Aktywny subwoofer na STK 4050V

[Krystian]

Witam.
Mam zamiar wykorzystać wzmacniacz, który został po przeróbce kolumn aktywnych na pasywne. Ten wzmacniacz to STK 4050V.
Mam kilka pytań:

1. Czy ten układ będzie stabilny przy 4 omach? Pytam gdyż ponoć przy 8 ten wzmacniacz ma 200 w więc niewiele...
2. Jaki głośnik mógłbym zasilać tym układem ? interesowałyby mnie przetworniki STX, myślałem nad 15", co o tym sądzicie?
3. Jak to ustrojstwo podłączyć? Mam transformator ale on ma 3 pary przewodów (2 przezroczyste, 2 niebieskie i 2 czerwone) a z układu wystaje odcięty brązowy.. nie rozumiem tego
4. Gdzie jest wejście sygnału? Przypuszczam że to taki mały kabelek, który też wychodzi z tego układu, no ale chce się upewnić.
5. Jak podłączyć potencjometr?
6. Gdzie wpiąć bezpiecznik?
7. Jaki filtr dolnoprzepustowy proponujecie i gdzie go wpiąć?

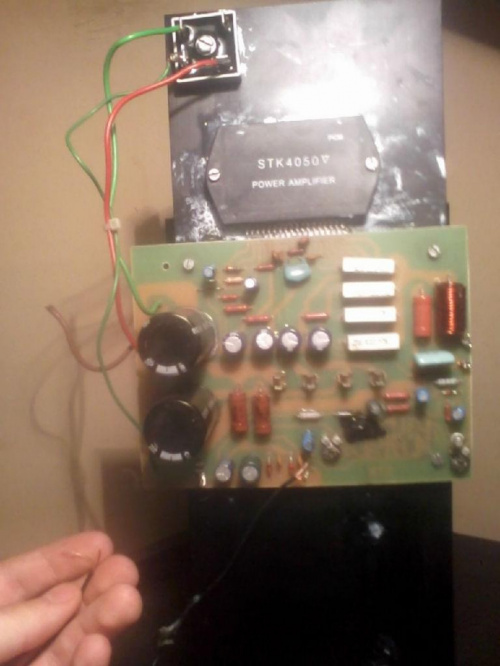

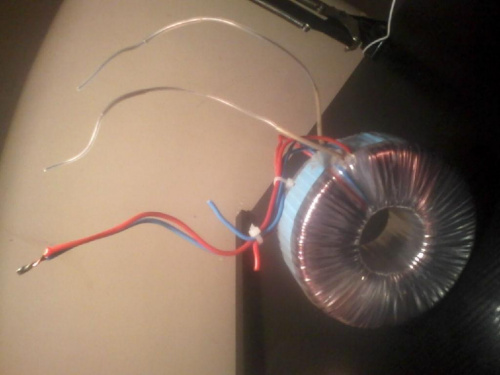

Tu są zdjęcia (przepraszam za jakość ale niestety na chwile obecna dysponuje tylko takim aparatem):

[IMG][/IMG]

[Pawel S.]

1. Czy ten układ będzie stabilny przy 4 omach? Pytam gdyż ponoć przy 8 ten wzmacniacz ma 200 w więc niewiele...

znajac zycie to STKi na 4ohm sie psuja
200w to wcale nie malo

myślałem nad 15", co o tym sądzicie?

to jednak mocy malo

3. Jak to ustrojstwo podłączyć? Mam transformator ale on ma 3 pary przewodów

jak ty chcesz to zmontowac bez podstawowej wiedzy? :???:

[Bebok]

Dwa przewody masz już skręcone i zlutowane chyba - to należałoby podpiąć pod GND w zasilaczu, a pozostałe dwa kabelki wpiąć do mostka prostowniczego.
Jaki jest opis na transformatorze: napięcia na uzwojeniu pierwotnym, wtórnym, prądy/moc?

Zresztą odpowiedzi na twoje pytania są do znalezienia w pół godziny na internecie.

[Krystian]

jak ty chcesz to zmontowac bez podstawowej wiedzy? :???:

A mógłbyś mi wytłumaczyć które z przewodów prowadzą do pierwotnego a które do wtórnego uzwojenia? No i jakbyś był na tyle uprzejmy to wytłumacz mi po co są 4 wyjścia z tego transformatora?

[Pawel S.]

poszukac chwile wystarczy

[Krystian]

Dwa przewody masz już skręcone i zlutowane chyba - to należałoby podpiąć pod GND w zasilaczu, a pozostałe dwa kabelki wpiąć do mostka prostowniczego.
Jaki jest opis na transformatorze: napięcia na uzwojeniu pierwotnym, wtórnym, prądy/moc?

Zresztą odpowiedzi na twoje pytania są do znalezienia w pół godziny na internecie.

Zupełny brak opisu tego transformatora... Dlatego pytam. Po za tym uczyłem się innych schematów na elektronice.. Nie rozumiem tego. 2 wejścia i 2 wyjścia mostka podpięte są do płytki drukowanej a przecież jakos trzeba podłączyć do mostka transformator który ma w dodatku 4 wyjścia.. ma ktos pomysł jak to działa ?

---------- Post dodany o 18:56 ---------- Poprzedni post o 18:42 ----------

poszukac chwile wystarczy

Czyżby to miałoby wyglądać tak?:

[Bebok]

Jaki "bolec uziemiający"? Przeczytałeś mój post? Poza tym, raczej tak powinno to być wpięte.
Zrób zdjęcie płytki od strony druku (znaczy tam gdzie cyna) w możliwie dobrej jakości.
Masz multimetr albo przynajmniej woltomierz?
