Wzmacniacz na TDA7294

[Leniwiec_Marek]

Cześć! To mój pierwszy post na tym forum, więc... nazywam się Marek, mam 24 lata, jestem całkowicie początkujący. Czytam to forum od paru lat, ale jakoś tak wyszło że dopiero teraz mam czas na praktykę w diy.
Zatem proszę was o pomoc przy budowie mojego pierwszego wzmacniacza, a będzie to stereo na TDA7294.

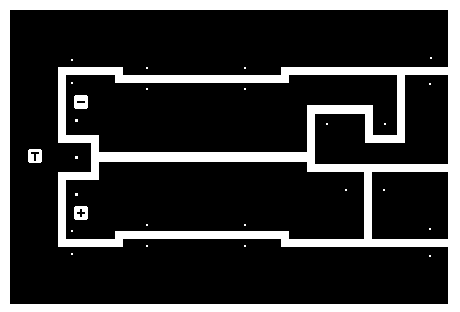

Korzystając ze schematu i płytek ze strony http://mirley.firlej.org/zasilacz_sy...macniacz_audio przerobiłem trochę płytkę zasilacza, ponieważ nie mieściły się kondensatory jakie posiadam. Teraz jest miejsce na 4 szt, ale na razie mam 2x 10000uf 50V, może kiedyś dolutuję jeszcze 2 żeby sprawdzić czy ma to jakikolwiek wpływ na dźwięk. Pytanie, czy płytka nie zawiera błędów pod kątem elektronicznym i audio? Reszta elementów to mostek 15A no i 2 kondy 100nF.



Następne pytanie, czy aplikacja tda mirleya jest w miarę optymalna, czy lepsza np AVT2153?
Chciałbym zrobić zabezpieczenia na osobnej płytce, no i właśnie tu prośba o jakiś schamat kompletnych zabezpieczeń do stereo, bo szukałem ale np. przy tych ze strony irka nie ma projektu pcb.


Aaaaa jeszcze jedno - który transformator lepszy i dlaczego 2x24V - 2x6.25A czy 2x28V - 2x5.35A obydwa 300W ?

[Pawel S.]

poczytaj PDFa od TDA7294 - tam znajdziesz wszystko o tym ukladzie
zabezpieczenia sobie odpusc. niezbedne zabezpieczenia sa wbudowane, a te dodatkowe to zbedny wydatek

Aaaaa jeszcze jedno - który transformator lepszy i dlaczego 2x24V - 2x6.25A czy 2x28V - 2x5.35A obydwa 300W ?

na tym drugim nie podlaczysz kolumn 4r
no i pracujesz na granicy bezpieczenstwa, wiec TDA moga nie pozyc zbyt dlugo (zapewne i tak kilka lat jak nie pojda z dymem pierwszego dnia )

rob to mozliwie najtaniej - to dobry wzmacniacz, ale nie ma sensu pakowac w to kasy

[kokoelloko]

Zgadza się warto złożyć tę kostkę w szczególności polecana jest początkującym , czy robić jak najtaniej? na płytce pcb nie ma zbyt wiele elementów więc zakup podzespołów o klase wyżej nie będzie zbyt kosztowne :) trzymaj się rezystorów metalizowanych 1% , kondensatory mkt , bądź dokładny i cierpliwy a na pewno wzmak wstanie od pierwszego kopa :)
