Jako że to mój pierwszy post , to witam wszystkich . Forum tylko obserwuje bo jestem za cienki żeby się udzielać, ale przyszedł taki dzień że nie znalazłem odpowiedzi więc zakładam ten wątek.
Posiadam taką chińską płytkę regulacji barwy i balansu i głośności.
https://www.banggood.com/LM1036-NE55...r_warehouse=CN
Ogólnie wszystko działa jak powinno i do przeznaczenia które przewiduje dla niej przewiduje jest ok, tylko jest jedno "ale".
Chciałbym jednak zmodyfikować tą płytkę tak aby sygnał wejściowy (poza regulacją tonów i balansu(którego i tak nie będę używał raczej)) przy odkręceniu potencjometru regulacji głośności do końca został wzmocniony np. 3 czy 5-krotnie - to do ustalenia . W obecnej fabrycznej postaci, poziom sygnału wyjściowego jest równy wejściowemu...może minimalnie wyższy - stwierdzone "na ucho" (nie mierzyłem bo nie mam czym).
Zgaduje że owe wzmocnienie można ustalić dzięki zmianie kilku rezystorów w okolicach op amp-a i jest to na płytce ten ne5532 (również zgaduje). Nie mam pojęcia natomiast które wymienić i w jakim stosunku wartości dobrać , a przede wszystkim czy to zadziała więc proszę o pomoc i propozycje. Zasilam to dc 18 - 25,6v(bateria)

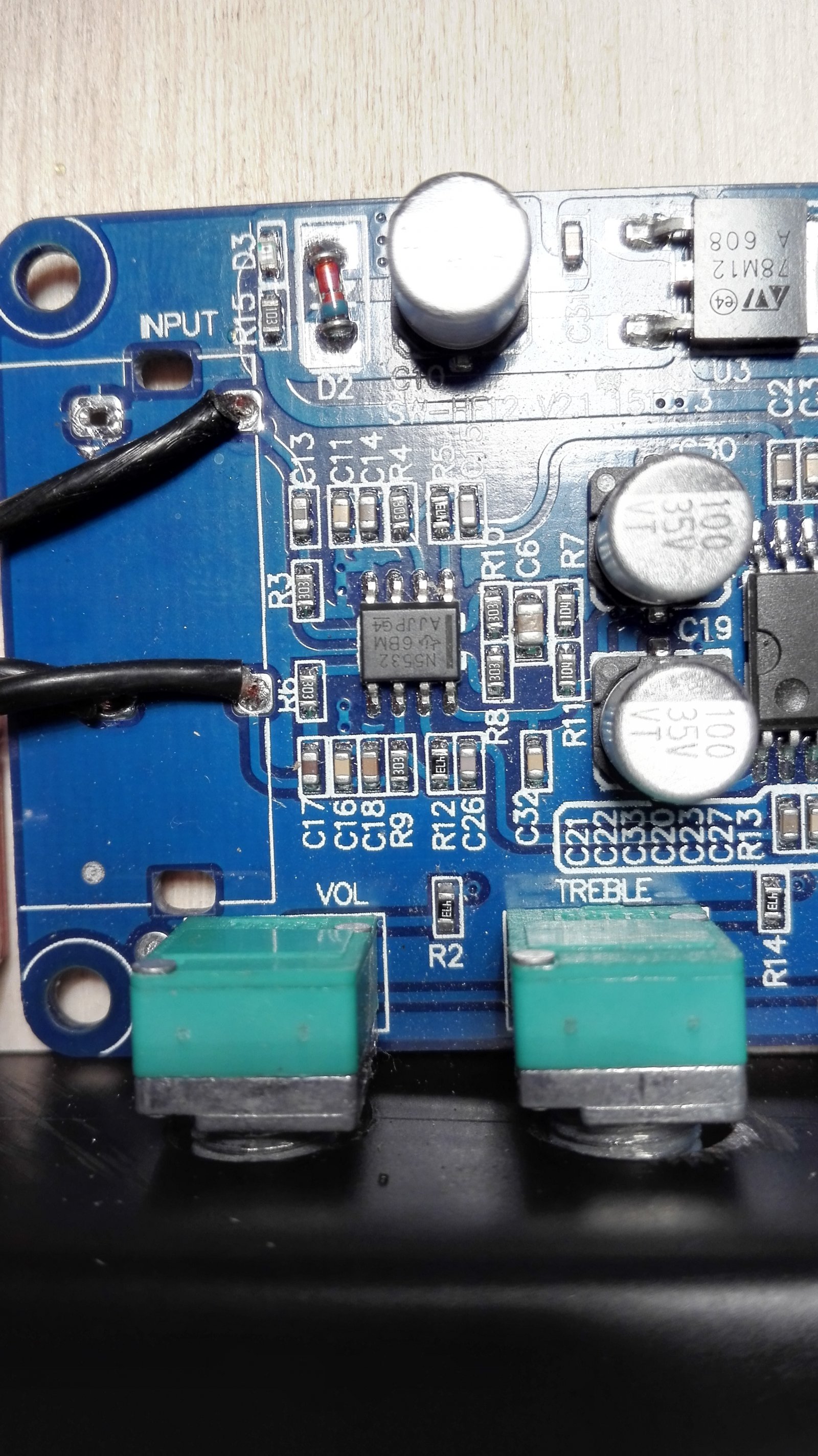

Do kompletu dołączam fotografię (nie wiem czy mi sie uda) a w niej powiększenie okolicy tego scalaczka. Niestety nie posiadam żadnej dokumentacji do tej płytki więc zgaduje że może się nie udać mimo to może Wy będziecie wiedzieć .
Posiadam taką chińską płytkę regulacji barwy i balansu i głośności.
https://www.banggood.com/LM1036-NE55...r_warehouse=CN
Ogólnie wszystko działa jak powinno i do przeznaczenia które przewiduje dla niej przewiduje jest ok, tylko jest jedno "ale".
Chciałbym jednak zmodyfikować tą płytkę tak aby sygnał wejściowy (poza regulacją tonów i balansu(którego i tak nie będę używał raczej)) przy odkręceniu potencjometru regulacji głośności do końca został wzmocniony np. 3 czy 5-krotnie - to do ustalenia . W obecnej fabrycznej postaci, poziom sygnału wyjściowego jest równy wejściowemu...może minimalnie wyższy - stwierdzone "na ucho" (nie mierzyłem bo nie mam czym).
Zgaduje że owe wzmocnienie można ustalić dzięki zmianie kilku rezystorów w okolicach op amp-a i jest to na płytce ten ne5532 (również zgaduje). Nie mam pojęcia natomiast które wymienić i w jakim stosunku wartości dobrać , a przede wszystkim czy to zadziała więc proszę o pomoc i propozycje. Zasilam to dc 18 - 25,6v(bateria)
Do kompletu dołączam fotografię (nie wiem czy mi sie uda) a w niej powiększenie okolicy tego scalaczka. Niestety nie posiadam żadnej dokumentacji do tej płytki więc zgaduje że może się nie udać mimo to może Wy będziecie wiedzieć .
