2x GDN 15/40/5 + vifa xt25tg modyfikacja zwrotnicy

[Wejper]

Dane do eksportu z Holmimpulse:
Custom Format
Frequency range - Full
Export Phase - Degrees
FFT-Frequencies

w zakładce Text Options:

Odznaczyć "Information header in file"
Column separator - Tabular
Decimal separator - Dot

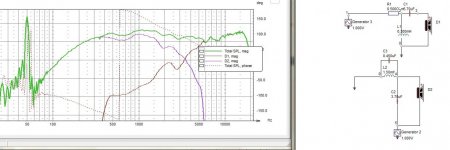

Takie coś wymyśliłem, modyfikując lekko pomysły pharoha:


Najlepiej do wygląda z kondensatorem 6,7uF na Vifie, ale obawiam się, że to da za wysokie strojenie i łatwo będzie ją usmażyć



[lklukasz]

Wg mnie jest zle
Za duża cewka na woofer
Zle filtrowana vifa

Poza tym ja wygladzilbhm jeszcze ta górka na wysokim przy 2kHz
Ale ona spowodowana jest chyba przez fs głośnika



[Wejper]

jest jeszcze inaczej póki co i fakt, cewka za duża, ale nie mam jak jej zmierzyć, żeby odwinąć, a mój JIG z SW nie współpracuje
w tej chwili na vifie jest opornik 1 Ohm i kond 6.8. Źle czyli jak?



[pharoh]

Za duża cewka na woofer

Wlasnie jest za mala, bo widac, ze BS nie jest dobrze skompensowany na srednicy.
Trzeba zwiekszyc stromosc zbocza vify, dobrze by bylo dac 3 rzad. Podzial gdzies w okolicy 2500-3000Hz.

Poza tym ja wygladzilbhm jeszcze ta górka na wysokim przy 2kHz
Ale ona spowodowana jest chyba przez fs głośnika

To jest dyfrakcja. Wplyw FS glosnika widac na okolo 500Hz.



[lklukasz]

Spróbuj 1,8mH do tego kond ok 10-15mH na woofer
Na vice 4,7uF i cewke 0,33mH
I pokaz



[Wejper]

lklukash: Twoja propozycja już na etapie symulacji daje kosmiczne wyniki.
Obecnie kolumny pracują w poniższej konfiguracji:


rzeczywistość wygląda tak, że jest całkiem liniowo, wyraźna poprawa brzmienia, natomiast jest delikatny dołek w zakresie 2-3kHz, około 2dB i dlatego należałoby dać cewkę 1,4 mH, ja w tej chwili nie mam jak odwinąć ani sprawdzić, ale powinno być bdb.

Nie pisałem tak długo, bo forum się popsuło :/



[Pawel S.]

ja bym to juz dawno pomierzyl SW i robil od zera



[Wejper]

było mierzone, nie wymieniałem cewek bo szkoda mi pieniędzy, co tu dodawać, i tak są pewne rozbieżności między teorią a wynikiem, a gdybym miał pod ręką coś do pomiaru cewki to bym odwinął dużą cewkę i tyle



[Pawel S.]

mi by bardziej bylo szkoda marnujacych sie glosnikow



[Pogromca mitow]

a gdybym miał pod ręką coś do pomiaru cewki to bym odwinął dużą cewkę i tyle

Chyba kazdy soft do pomiaru impedancji glosnikow mierzy rowniez cewki i kondesatory, wiec w czym problem?



[Wejper]

w tym, że ja robiłem pomiary ARTĄ, mój JIG nie pracuje pod SW, zaś w ARTA nie spotkałem ww. funkcji



[Pogromca mitow]

zaś w ARTA nie spotkałem ww. funkcji

Bo Ci sie nie chcialo nawet przeczytac manuala do Arta Limp.



[Wejper]

To by było na tyle z mojej strony, jeśli ktos planuje wykorzystać mój projekt zwrotnicy proszę o wpis w temacie. Pozdrawiam!



[Pawel S.]

pokaz jeszcze w przeciwfazie i impedancje



[tomq88]

Jak wyzej - wykres samego splu niewiele mowi o zwrotnicy.
Mierzyles z zaznaczona opcja "time zero locked"?



[pharoh]

Jeszcze zrob pomiar tak, zeby gating byl na 200 a nie na 667 jak jest teraz....



[lklukasz]

Cieżko to zrobic w tym programie.

A ten wykres to jest wygladzony do ilu dB?



[pharoh]

Jak to ciezko? Przeciez to jest rzecz, ktora sie powinno samemu ustawiac a nie to co program sobie wymysli. To co zostalo wyzej przedstawione, to jest pomiar z bramka 1.5ms. Zakladajac, ze pol milisekundy to byl pierwszy marker, w/w wykres jest wziety z 1ms co daje wiarygodnosc dopiero od 2Khz wzwyz. Przy takich warunkach prawie kazdy pomierzony zestaw ma linie prosta od 1-20Khz. Wygladzanie juz kompletnie nie jest potrzebne, bo robi to za nas bramka



[tomq88]

Cieżko to zrobic w tym programie.

Data analysys-> odznaczamy "auto aply time window".
Measurements-> options (obok kazdego z pomiarow) -> "impulse time widow - gating" i wpisujemy co chcemy.
