Problem ze wzmacniaczem na tr.

[esh0]

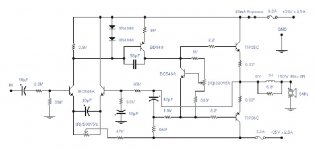

ostatnio znalazlem na stronce tremolo dosc prosty wzmacniacz tranzystorowy. Plytke zrobilem, elementy kupilem. Zlozylem. Wszystko fajnie ale...prad spoczynkowy 0,6A i rosnie. tak jest przy ustawieniu potencjometru 220ohm na max w strone rezystora 1K. Jezeli tylko troche w strone tego 330ohm nastepuje gwaltowny wzrost pradu spocz. Elementy sa dobre - sprawdzone. Jedyne co jest inne to tranzysotry wyjsciowe. Zamiast tipow mam MJW3281 i MJW1302 i kond 56pF zamieniony na 47pF i BC546B zamiast ...A.

Czy ktos ma pojecie co moze byc nie tak? Czyzby az tak sie wzbudzal? Czy to moze byc w jakis sposob wina tr. wyjsciowych?



[caras]

czy przypatkiem podobny wzmak nie byl PE??
kolega robil cos podobnego to tranzystory sterujace sie palily, i jak sie pozniej okazalo byl blad na sciezek. po usunieciu bledy nadal sie palily te same tranzystory - kumpel odlozyl go na polke bo juz nie mial sin nan niego...



[esh0]

hm, plytke sprawdzilem i wszystko sie na 99% zgadza...chociaz siedac juz od prawie 3h nad tym gownem moglem cos przeoczyc, choc watpie...



[SŁAWOMIR]

A dlaczego tranzystory mocy są bez sterujących ?
TIP35C,TIP36C ani MJW3281, 1302 nie sa darlingtonami a tylko takie mogły by tam zaistnieć w tym układzie.



[esh0]

czyli sugerujesz, ze ktos kto wymyslil tego wzmaka, po prostu sie pomylil w oznaczeniu tranzystorow i zamiast wstawic darlingtony dal zwykly bipolary?



[SŁAWOMIR]

Wszystko na to wskazuje.



[esh0]

ehh...chyba zaraz wystosuje odpowiedni list do Tremolo zeby wypi***l tego wzmaka ze swojej strony...albo go poprawil :|

o ile pamietam to darligntony byly np tip141 i tip142?



[SŁAWOMIR]

Te popularne to TIP142 TIP147



[esh0]

a jest jakies inne wyjscie zebym nei musial kupowac kolejnych tranzystorkow?

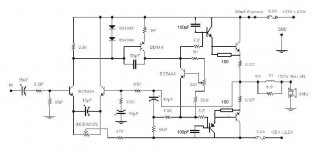

UPDATE: noooo, dzieki Slawomirowi doszlismy do czegos takiego jak ponizej, prad spoczynkowy w normie, nie ma napiecia stalego na wyjsiu - jutro testy z glosnikiem

update: ot taka fotka
