Przeróbka kitu AVT2180(lm3886)?

K

krzysiek21

Rejestracja
Maj 9, 2005
Postów
70
Reakcji
0
Lokalizacja
Wrocław
Witam!

Złożylem wzmacniacz na tym kicie: http://www.elektroda.pl/rtvforum/viewtopic.php?t=311238&highlight= Jak narazie gra OK i jestem z niego zadowolony:)

Czy może ktoś próbował poprawić ten kit?

Ogólnie rzecz biorąc uprościć ten wzmacniacz. Pytam dlatego, że kiedy zobaczyłem GainClone Peter'a Daniel'a zauważyłem że jest on o wiele prostszy i gra:) tzn. nie wzbudza się itp. Może ten kit też można by uprościć np. wywalić cewke na wyjściu. Może jakieś modyfikacje elementów np. ciut inne wartości?
Może wpłynie to korzystnie na dźwięk tego wzmaka?

Czekam na propozycje:)

W sumie to GRZESIO masz racje:) w zasadzie na tej płytce można by polutować każdą aplikacje :) Pytam tylko czy ktoś coś próbował i czy zauważył jakieś efekty.

Jedni zauważyli drudzy nie.Różnie bywało.Ja mam na 3875 czy jakos tak i sobie chwale.Oczywiście w wersji GC.Spróbuj,co Ci szkodzi,może Ci się spodoba?

Mógłbyś wyjaśnic na czym ta prostota GC polega bo ja nie widze między układami żadnej różnicy. To, że w AVT masz dodatkowy dławik na wyjściu to nawet lepiej bo ci się ie wzbudzi. Skąd wiesz, że GC sie nie wzbudza ? Wszystko zależy od obciażenia jakie podłączysz.
Poza tym różnica jest żadna, ot kilka wartości oporników zmienione + anemiczny zasilacz (1000-2000uF filtracjiz asilania, litości). Znajomy słuchał tego wynalazku i ponoć ma to bardzo wątły bas, nie dzwie sie z takim zasilaczem. No ale podobo hi endowe elementy robia z tej kostki cuda ;).

Yoshi_80 napisał:
Mógłbyś wyjaśnic na czym ta prostota GC polega bo ja nie widze między układami żadnej różnicy. To, że w AVT masz dodatkowy dławik na wyjściu to nawet lepiej bo ci się ie wzbudzi. Skąd wiesz, że GC sie nie wzbudza ? Wszystko zależy od obciażenia jakie podłączysz.
Poza tym różnica jest żadna, ot kilka wartości oporników zmienione + anemiczny zasilacz (1000-2000uF filtracjiz asilania, litości). Znajomy słuchał tego wynalazku i ponoć ma to bardzo wątły bas, nie dzwie sie z takim zasilaczem. No ale podobo hi endowe elementy robia z tej kostki cuda ;).
Kliknij, aby rozszerzyć...
na forum audiostereo jest fajny wątek o GC 55 stron :) ale tam nie zalecają anemicznych zasilaczy, optymalnie 250- 300 W więc jest to całkiem sporo na wzmacniacz który oddaje jakieś 100W i dzięki temu można dać mniejsze kondensatory na wejściu nikt też niema problemu z wzbudzaniem wzmaka,
osobiście nigdy go jeszcze nie słuchałem ale za jakiś tydzień zacznę go składać na razie myślę nad obudową drewno aluminium itp. :)

Kit z AVT posiada kilka elementów bez których ten wzmacniacz gra. Dodatkowe filtry, dławik itp.

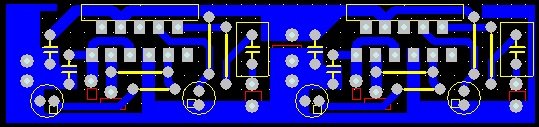

Mój projekt ma wymiary 30x95mm (na zdjęciu wersja do pracy równoległej lub stereo) i też gra, nie wzbudza się itp.


Załączniki

  • 3886paral.jpg
    43 KB · Wyświetleń: 0
co to znaczy do pracy rownoleglej...?
Bo potrzebuje prostego i dobrego oraz w miare taniego wzmacniacza o mocy RMS 140W na 4Ohm..

pozdr

Zbódój to...Ja to bódóję i już płytkę wytrawiłem. Koledzy z elektrody pomogli mi dodać jeszcze 2 pary Mosfetów czyli Tranzystory będą miały bardzo konfortowe warunki pracy. Moc oczekiwana to około 200W na 4R i 400W na 2R <ja robie mostek z tego wzmaka i zapuszczam na 4R = 800W ;-))
Oczywiście to tylko propozycja. Co do łączenia równoległego to są podzielone opinie. Ja niedawnio, bo przedwczoraj wypaliłem konfigórację BPA200 na 6xLM3886 i mówię wam uciekać trzeba było. Cały radiator sie palił..;/ nie wiem dlaczego ale przypuszczam że zabardzo dałem czadu i wszystkie Lm zaczły sie gryźć wzajemnym prądami. Mówi się trudno. Ja bódóję tego wzamak ale LM polece na pierwszy wzmak albo na jakąś bardziej zaawansowaną konstrókcję

Pozdawiam


Załączniki

  • mosfet160w_ideowy_koncowy.gif
    8.9 KB · Wyświetleń: 0
Witam ponownie

a czy moglbys mi wskazac miejsce na elektrodzie gdzie o mogl bym wiecej poczytac o tym wzmacniaczu...?

pozdr

Praca równoległa... jak sama nazwa wskazuje :-)

Dwie gości pracują w tej samej fazie i dla 4R mamy około 100-110W sinus.

js
moglbys podac wartosci i rozmieszczenie elemntow to tej twojej rownoleglej wersji?
sporo szukalem czegos wlasnie takiego,
jedyne co znalazlem to na plytce 2 stronnej...
dzieki

Ja mam gainclone'a i gra calkiem przyjemnie, co do basu to przy duzych impulsowych zapotrzebowaniach na prad zwykle kondy niestety sie nie nadaja (z takimi malymi wartosciami), panasonic FC to bardzo dobry niskoimpedancyjny kond, zreszta zerknijcie sobie do noty katalogowej. Ja do filtracji napiecia zasilania mam na plytce 2200uF i 4x4700 w zasilaczu, basu nie brakuje (jak na kostke oczywiscie). Moim skromnym zdaniem to mosfet 400W i tak lepiej gra.

no właśnie oto chodzi ze scalaka duzo nie wyciągniesz zawsze będą miały wąskie gardło i mały zapas mocy w porównaniu do dyskretnych kolegów

Bez przesady z tym GC to że ładnie gra to zasługa świetnego scalaka, a dawanie 250-300W trafa i 50.000uF pojemności fitrującej to jakas paranoja, do jednej kostki w zupełności wystarcza trafo 100W 2x26V i 6800uF pojemności filtrującej na strone.

coolombo
Calkowicie sie z toba zgadzam, ludzie pakuja kase w trafo i kondy zeby miec sztywne zasilanie a przeciez mozna zrobic odpowiednio "miekki" zasilacz ktory bedzie wg mnie znacznie lepszy, dodawanie pojemnosci ponad rozsadna wartosc tez niczego nie daje, jak macie oscyloskop to zrobcie sobie takie doswiadczenie, obciazcie zasilacz i dodawajcie badz odejmujcie pojemnosc filtrujaca, efekt sami zobaczycie.

Jak ktoś ma cierpliwośc to niech sobie poczyta topic na forum lukara o GC i wszystkiego sie dowie. BTW zasilacza to w całej ideologi GC jest on zbudowany z mocnego trafa, szybkich diod i ekstremalnie niskiej pojemności filtracji 1500..2200uF ale za to super drogich kondensatorów rubycona czy panasonica fc. Wiec zasilacz jest na pewno bardzo miękki i to mnie w tej konstrukcji najbardziej martwi a zastosowanie super kondensatorów nie przekonuje. No ale guru od GC twierdzą, że tak jest dobrze.
