Pobawiłem sie trochę programem BoxSim Visatona - proszę o ocenę.

Visaton W130S + TW70

Użyte cewki mam, więc starałem się właśnie je wykorzystać w projekcie.
Obudowę też kiedyś wystrugałem - wprowadzone wymiary nie ulegną już zmianie
Miała być pod inny zestaw głośników, a teraz chyba będzie to.

Dzięki



[lklukasz]

zamiesc screeny z tego projektu i pokaz co wyszlo



[Patefil]

Zasymulowałem dwie inne zwrotnice oparte na tym Twoim projekcie. Przeanalizuj sobie. może któraś podpasuje Tobie.



[mellowman]

zamiesc screeny z tego projektu i pokaz co wyszlo

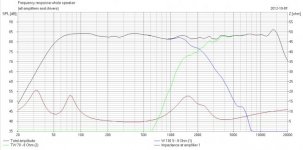

Wykresy dla głośników na froncie bez podfrezowań. Wysunięcie midwoofera o 1,2cm, lub cofnięcie wysokotonowego o tyleż pokazuje zgodną fazę od ~2kHz w górę.



[lklukasz]

W oryginale jest 2x I rząd
Spróbuj tak



[El_liero]

sumują się prawidłowo, choć wykres fazowy o tym nie świadczy



[lklukasz]

No tak i teraz znów powstaje pytanie o ile sie mija i o ile moze sie mijac?
Jeśli wykres sumy wyglada prawidłowo.



[Patefil]

Zrobiłem kolejną symulację zwrotnicy. Podobnie jak poprzednia (niebieska) ta też jest elektrycznie 1 rzędu, ale tu zastosowałem pułapkę na fs głośnika TW 70. Ma też mniej zmienną charakterystykę impedancji, bardziej łagodną. Ponieważ oba głośniki pracują razem w szerokim zakresie częstotliwości, jak to przy filtrach 1 rzędu, po zmianie polaryzacji głośnika nie ma pięknego dołka. Występuje też niewielka niezgodność fazowa poniżej 900 Hz. Twoja symulacja zwrotnicy moim zdaniem jest bardzo dobra, masz więc wybór kilku wariantów. Najlepiej by było je zrobić i posłuchać.



[lklukasz]

A sprawdzaliscie ta co ja kiedyś zrobiłem?
Jak sie sprawdza w takim ustawieniu?



[El_liero]

Ponieważ oba głośniki pracują razem w szerokim zakresie częstotliwości, jak to przy filtrach 1 rzędu, po zmianie polaryzacji głośnika nie ma pięknego dołka.

bzdura, przy filtrach 1 rzędu dołek powinien być jeszcze szerszy niż przy filtrach wyższych rzędów.



[mellowman]

Wielkie dzięki Panowie, za pomoc. Zdecydowałem się na początek popełnić najprostszą zwrotnicę Jak mi się nie spodoba, zostaje furtka do eksperymentowania.
Wysokotonowiec "zagłębiony" na 6mm - symulacja poniżej.



[El_liero]

jak na najprostszą zwrotnicę jest bardzo dobra. Zrób se test odsłuchowy jak ci się podoba. Wysteruj też prawie na maksa (bez przesterów) zestaw , wtedy usłyszysz czy coś jest nie tak.



[lklukasz]

No i jest ok!
Prawie jak moja

Ja bym pokombinowal jeszcze z tym kondem przy cewke.



[mellowman]

jak na najprostszą zwrotnicę jest bardzo dobra. Zrób se test odsłuchowy jak ci się podoba. Wysteruj też prawie na maksa (bez przesterów) zestaw , wtedy usłyszysz czy coś jest nie tak.

Prawdę powiedziawszy boję się tego testu z maksymalnym wysterowaniem. Nie pamiętam, żebym miał do czynienia z zestawami obdarzonymi zwrotnicami I rzędu.
Boje się, czy mi nie pójdzie krew z uszu :]
W końcu zestaw zakrawa na prawdziwego audiofilskiego Graala



[lklukasz]

spokojnie mozesz brac glosniej
u mnie ten zestaw gral bardzo dluzo na takiej zwrotnicy



[mellowman]

Projekt w trakcie realizacji
W weekend jeżeli nie zaleje mi balkonu i bedzie znosna temperatura, bede frezowal.
Gotowej konstrukcji nie pokaze, bo nie chce mi sie wykanczac surowego MDFu - a kazdy wie jak surowy MDF wyglada.
Jedyna zmiana w zwrotnicy, ktora ewentualnie wprowadze, to zamiana 0.1uF na cewce 1,5mH na 0.3uF
