Stereofoniczny 16 lampowy wzmacniacz+zasilacz.

  • Autor wątku Autor wątku krzem
  • Data rozpoczęcia Data rozpoczęcia
Rejestracja
Cze 30, 2010
Postów
10
Reakcji
0
Lokalizacja
Nysa
Witam.

Przedstawiam 16 lampowy wzmacniacz stereo.
Konstrukcja dzielona jest na wzmacniacz+zasilacz.

Wzmacniacz:
Lampy stopnia końcowego 2 X 4szt. E-34L.
Sterujące 2 X 2szt. ECC-99.
Wzmacniacz wstępny i odwracacz fazy 2 X ECC-82.
Lampy EM-84 2szt.
Transformator sieciowy toroidalny 600W.
Transformatory wyjściowe toroidalne 10 sekcyjne push pull ultralinear.
Wskaźniki wychyłkowe rzeczywistego sygnału wejściowego.
Wskaźniki LCD wyświetlające napięcia anodowe dla przedwzmacniaczy i stopni mocy.
7wejść sygnałowych na przekaźnikach.
System przełączenia przewodów głośnikowych na drugi wzmacniacz lub amplituner.
Układ soft-startu.
Układ opóźniający włączenie napięć anodowych dla przedwzmacniaczy i stopni końcowych o 105sek,z funkcją standby.
Impedancja wyjściowa 4-8 ohm przełączana na przekaźnikach bez ręcznego przekładania przewodów głośnikowych.
Polaryzacja siatek lamp końcowych,osobna regulacja prądu anodowego dla każdej lampy
E34L stopni mocy.
Zakładana moc wzmacniacza 2x80W
Sprzężenie zwrotne włączone/wyłączone przełącznikiem.
Układ PP ultralinear KL.AB
Pasmo przenoszenia 15 Hz - 60KHz
Układy dla lamp EM84,układ wysterowania wskaźników analogowych.
Kondensatory sprzęgające,odsprzęgające MKP,MKS Wima.
Kondensatory elektrolityczne firm Panasonic,Samsung.
Waga wzmacniacza 13kg.
Waga zasilacza 15kg.

W ciągu kilku lat wzmacniacz i zasilacz przechodził stopniową modyfikację z polaryzacji
automatycznej do polaryzacji siatek 1 lamp końcowych.
Zasilacz został wyposażony wskaźniki LCD do odczytu napięć anodowych dla
układu wejściowego z rozdzielaczem fazy i sterowania oraz dla stopni końcowych.
Wskazują również stan rozładowania elektrolitów.

Obudowa.

Wykorzystałem obudowy z rozbiórki mojego wysłużonego amplitunera oraz korektora Radmor. Zostały zmodyfikowane pod mój projekt. Panele górny,czołowy,tylny zostały wykonane z blachy stalowej o grubości 1.5mm,dodatkowo wstawiłem poniklowaną płytę stalową która wzmacnia spód wzmacniacza a zarazem oddziela dodatkowo ekranem od zasilacza. Na spodzie ekranu zamontowane są transformatory wyjściowe i inne elementy wzmacniacza. Dodatkowo obudowa została wzmocniona panelem wewnętrznym oraz wspornikami na których zamontowana jest płyta drukowana. To samo dotyczy obudowy zasilacza z wyjątkiem pozostawionej pokrywy górnej. Stopki i podkładki są wytoczone z mosiądzu.Obudowy zostały pomalowane lakierem metalik.

Zasilacz.

Transformator sieciowy toroidalny 600W.
Dławiki niskiej częstotliwości.
Osobne zasilacze dla stopni końcowych oraz przedwzmacniaczy.
Lampy przedwzmacniaczy żarzone napięciem stałym.
Gniazdo sieciowe z filtrem.
Układ soft-startu.
Układ opóźnionego załączenia napięć anodowych
dla przedwzmacniaczy i stopni mocy,z funkcją standby.
Kondensatory elektrolityczne dla stopni końcowych 2 X 1.500uF
Dla przedwzmacniaczy 2 X 1000uF.
Zasilacze dla minusa polaryzacji siatek 1 lamp mocy.
Zasilacze dla wskaźników LCD,wskaźników analogowych,diod LED.
Elementy i układy zasilacza zamontowane są na masywnych listwach montażowych.
Tylny panel został wyposażony w dodatkowe gniazdo zasilające z wszystkimi
dostępnymi napięciami. Tę zaletę można wykorzystać przy budowie innego
wzmacniacza,wykorzystując w/w zasilacz.

Koszty wykonania wzmacniacza były rozłożone w czasie i trudno dokładnie wyliczyć,
nawet z uwagi na to że oprócz kilku elementów,pozostała jest nowa.
Mogę w przybliżeniu określić koszt na sumę 2.500zł.

Mam trudności w załadowaniu dalszych zdjęć,za mały format zdjęć do załadowania,nie mam dobrego programu do zmiany formatu w kB.


Załączniki

  • 1wzmacniaczzasilacz_193.jpg
    47.6 KB · Wyświetleń: 0
Kolega z toroidy? Bo wcześniej gdzieś już widziałem ten wzmak. Ale nie ma co- piękna konstrukcja.

P.S. Może spróbuj przez imagehosting lub tego typu stronę

Właściwie moc nie jest wykorzystana,ale chodziło mi o dobry bas przy cichym słuchaniu.
Z tego też powodu wykonałem wydajny zasilacz,aby nie było ograniczeń prądowych.

krzem

[ Dodano: 2010-07-02, 10:32 ]
scythe1123 napisał:
pegelmesser, chodzi o portal...
wygasnie

To może nie ma powodu do dalszego załączania zdjęć.

pegelmesser napisał:
Nie znam portalu toroidy. CHyba ze chodzi o strone producenta transformatorow.

Przecież ja nie pisałem że portal wygaśnie,nie wiem o co chodzi z tymi toroidami.

krzem napisał:
Mam trudności w załadowaniu dalszych zdjęć,za mały format zdjęć do załadowania,nie mam dobrego programu do zmiany formatu w kB.

Proponuję VSO Image Resizer :)

Co do konstrukcji - piękna. Jeśli można wiedzieć to ile zażyczono sobie za nóżki i jaki jest ich rozmiar w przybliżeniu?

Same nóżki kupiłem w sklepie elektronicznym,podkładki z mosiądzu o średnicy 30mm zleciłem tokarzowi,koszt wykonania 20zł.

[ Dodano: 2010-07-02, 23:12 ]
Dalsze zdjęcia po obróbce do potrzebnego formatu.

[ Dodano: 2010-07-02, 23:49 ]
Uruchomienie wzmacniacza.

Po dwóch latach użytkowania, oraz bezawaryjnej pracy wzmacniacza postanowiłem zrezygnować z automatycznej polaryzacji lamp końcowych,przechodząc do polaryzacji siatek sterujących.Takie rozwiązanie jest bardziej racjonalne,lecz wymaga zamontowanie dodatkowych elementów. Układ miałem już przygotowany z myślą o późniejszym jego uruchomieniu.
Dla każdej z 8 lamp E34L jest osobna regulacja prądu spoczynkowego.
Przechodząc do regulacji ustawiłem prąd spoczynkowy na potencjometrach, oraz zredukowałem prąd zerowy(przydźwięk niesłyszalny w głośnikach).
Do pomiarów wykorzystałem multimetr cyfrowy.

krzem

[ Dodano: 2010-07-03, 00:46 ]
Po czasie wzmacniacz,a właściwie zasilacz przeszedł modyfikację,dotyczyła ona zamontowania wskaźników LCD z koniecznością wymiany panela przedniego.Wskaźniki wyświetlają aktualne napięcia anodowe dla przedwzmacniaczy oraz stopni końcowych z dokładnością do 1V. Po wyłączeniu napięć anodowych informują również o stanie rozładowania kondensatorów elektrolitycznych.Napięcia zasilające wskaźniki pobierane jest ze stabilizowanego zasilacza +9V,galwanicznie odseperowanego od głównego zasilacza.
Na zdjęciach można zobaczyć wcześniejszą wersję zasilacza oraz pozostałe zdjęcia.

krzem

[ Dodano: 2010-07-03, 00:46 ]
Po czasie wzmacniacz,a właściwie zasilacz przeszedł modyfikację,dotyczyła ona zamontowania wskaźników LCD z koniecznością wymiany panela przedniego.Wskaźniki wyświetlają aktualne napięcia anodowe dla przedwzmacniaczy oraz stopni końcowych z dokładnością do 1V. Po wyłączeniu napięć anodowych informują również o stanie rozładowania kondensatorów elektrolitycznych.Napięcia zasilające wskaźniki pobierane jest ze stabilizowanego zasilacza +9V,galwanicznie odseperowanego od głównego zasilacza.
Na zdjęciach można zobaczyć wcześniejszą wersję zasilacza oraz pozostałe zdjęcia.

krzem

[ Dodano: 2010-07-03, 01:03 ]

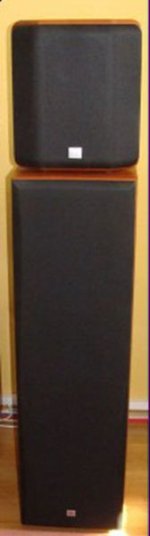

Przedstawiam jeszcze zestawy głośnikowe które współpracują ze wzmacniaczem lampowym.
JBL Northridge E100,skuteczność (2,83V @ 1m) 91dB,33Hz - 20KHz,głośnik niskotonowy 2 x 10"(250mm)PolyPlas, głośnik średniotonowy 4"(100mm)PolyPlas, głośnik wysokotonowy 3/4"(10mm)PolyPlas,
wymiary 1067 X 311 X 360mm,waga 25kg.

Zestaw górny (podstawkowy)JBL z serii L810 3 drożny,skuteczność 88dB,pasmo 60Hz - 40KHz,niskotonowy 5 1/4" membrana z PolyPlasu z gumowym zawieszeniem struktura HeatScape,SFG,powiększenie cewki,
tweeter tytanowa kopułka 1"(25mm),falowód JBL EOS, ultratweeter kopułka 3/4"(19mm) z Mylaru zamontowany w tubie Bi-Radial

Sprzęt towarzyszący.
Odtwarzacz Harman Kardon HD-750 HDCD
Odtwarzacz DVD Yamaha S-1500 DVD Audio/SA-CD
Amplituner stereo Harman Kardon HK-3470
Do odsłuchu wykorzystałem płyty CD-DDD,HDCD,SA-CD.

[ Dodano: 2010-07-03, 01:04 ]
Przedstawiam jeszcze zestawy głośnikowe które współpracują ze wzmacniaczem lampowym.
JBL Northridge E100,skuteczność (2,83V @ 1m) 91dB,33Hz - 20KHz,głośnik niskotonowy 2 x 10"(250mm)PolyPlas, głośnik średniotonowy 4"(100mm)PolyPlas, głośnik wysokotonowy 3/4"(10mm)PolyPlas,
wymiary 1067 X 311 X 360mm,waga 25kg.

Zestaw górny (podstawkowy)JBL z serii L810 3 drożny,skuteczność 88dB,pasmo 60Hz - 40KHz,niskotonowy 5 1/4" membrana z PolyPlasu z gumowym zawieszeniem struktura HeatScape,SFG,powiększenie cewki,
tweeter tytanowa kopułka 1"(25mm),falowód JBL EOS, ultratweeter kopułka 3/4"(19mm) z Mylaru zamontowany w tubie Bi-Radial

Sprzęt towarzyszący.
Odtwarzacz Harman Kardon HD-750 HDCD
Odtwarzacz DVD Yamaha S-1500 DVD Audio/SA-CD
Amplituner stereo Harman Kardon HK-3470
Do odsłuchu wykorzystałem płyty CD-DDD,HDCD,SA-CD.

[ Dodano: 2010-07-03, 09:59 ]
Ostatnia wersja wzmacniacza po modyfikacji.

[ Dodano: 2010-07-05, 11:02 ]
Podaję link bardzo przydatny przy uruchomieniu wzmacniacza i regulacji prądu spoczynkowego.

http://tubeamps.prv.pl/


Załączniki

  • 17widok_na_grny_panel_117.jpg
    50.8 KB · Wyświetleń: 0
  • 18wzmacniacz__ty_150.jpg
    53 KB · Wyświetleń: 0
  • 19zestaw_jbl_dla_jednego_kanau_198.jpg
    13.2 KB · Wyświetleń: 0
  • 14wersja_pocztkowa_145.jpg
    53.7 KB · Wyświetleń: 0
  • 15zasilacz_wersja_pocztkowa_143.jpg
    46.1 KB · Wyświetleń: 0
  • 16monta_moduu_zasilacza_393.jpg
    54.4 KB · Wyświetleń: 0
  • 17widok_na_grny_panel_117.jpg
    50.8 KB · Wyświetleń: 0

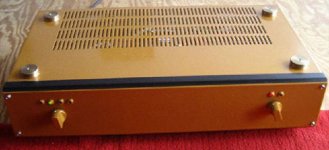

  • 18wzmacniacz__ty_150.jpg
    53 KB · Wyświetleń: 0
  • 19zestaw_jbl_dla_jednego_kanau_198.jpg
    13.2 KB · Wyświetleń: 0
  • 1wzmacniaczzasilaczwersja_po_modyfikacji_193.jpg
    41.2 KB · Wyświetleń: 0
  • 16monta_moduu_zasilacza_393.jpg
    54.4 KB · Wyświetleń: 0
  • 15zasilacz_wersja_pocztkowa_143.jpg
    46.1 KB · Wyświetleń: 0
  • 2wzmacniacz_osobno_194.jpg
    54.1 KB · Wyświetleń: 0
  • 3wntrze_zasilacza_186.jpg
    49.7 KB · Wyświetleń: 0
  • 4wzmacniaczasilacz_widok_na_ty_164.jpg
    52.4 KB · Wyświetleń: 0
  • 5wzmacniacz_od_rodka_944.jpg
    54.4 KB · Wyświetleń: 0

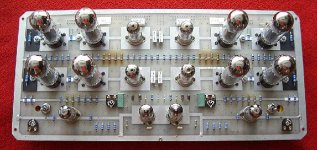

  • 6modu_wzmacniacza_997.jpg
    54.7 KB · Wyświetleń: 0

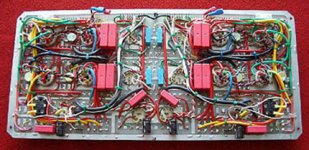

  • 7modu_wzmacniacza_od_strony_druku_118.jpg
    52.6 KB · Wyświetleń: 0

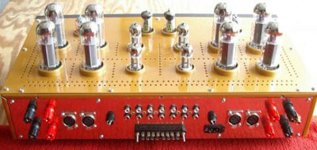

  • 8wzmacniaczzasilacz_widok_od_tyu_653.jpg
    54.1 KB · Wyświetleń: 0
  • 9podczas_pracy_664.jpg
    54.6 KB · Wyświetleń: 0
  • 10wzmacniacz_z_boku_843.jpg
    54.7 KB · Wyświetleń: 0
  • 11wntrze_zasilacza_134.jpg
    53.3 KB · Wyświetleń: 0
  • 12wntrze_wzmacniacza_od_tyu_758.jpg
    52.9 KB · Wyświetleń: 0
  • 13wntrze_z_przodu_532.jpg
    53.8 KB · Wyświetleń: 0
  • 14wersja_pocztkowa_145.jpg
    53.7 KB · Wyświetleń: 0
Dla mnie totalny "szok i przerażenie" - trudno uwierzyć, że mamy tak manualnie i umysłowo zdolne osoby jak Konstruktor tego prawdziwego cuda. Gratulacje i biję pokłony :)

Aż mnie skręca z ciekawości - jak TO gra.

http://profil.wp.pl/login.html?url=...ba=1243013332.866&flg=1&serwis=nowa_poczta_wp

Podany link dotyczy zamieszczonego na triodzie wzmacniacza w konfiguracji triodowej.
Mając od niedawna oscyloskop i generator funkcyjny,jako amator nie miałem
pojęcia i praktyki do wykonywania takich pomiarów.
Jednak pomiary przebiegu prostokąta wykazały że błędnie zostały opisane
wyprowadzenia transformatorów wyjściowych przez producenta.
Z tego powodu wynikły pewne nieporozumienia i sprzeczki fachowców dotyczące
samych transformatorów,jak również mojego fachowego przygotowania do
samych pomiarów.Przyznam że byłem zielony,ale już nie zapomnę jak wykonać
przebieg prostokąta. Można na palcach jednej ręki wyliczyć,kto takie pomiary zamieszcza wśród konstruktorów diy,bojąc się ewentualnej wpadki. Jako amator nie mam
się czego wstydzić,znaleźć się w gronie profesjonalistów nie jest łatwo.

Wracając do wzmacniacza zamieszczonego na diy,to odpowiem, gra dobrze
z mocnym zdecydowanym basem,wysokie i średnie tony na średnim poziomie.
Rozbudowany mocno zasilacz wymagał osobnej obudowy,a jestem zwolennikiem
zasilaczy nadwymiarowych. Taka konstrukcja wydajnego zasilacza charakteryzuje
się właśnie,że otrzymujemy w zamian mocny bas przy cichym słuchaniu.
Wzmacniacz przechodził różne modernizacje,obecnie nawet zastanawiam się
na wymianę transformatorów wyjściowych. Odsłuch wzmacniacza w trybie triody
uświadomił mi wyraźnie wyższość takiej konfiguracji nad KL.AB.UL.

Podaję kilka obrazków z pomiarów wzmacniacza w trybie triody.
Proszę zwrócić uwagę na pomiar przebiegu prostokąta,
który zastępuje kilka innych ważnych pomiarów.
U dołu ekranu zamieściłem dla porównania przebieg wzorcowy.
Jeżeli dostanę zgodę,to mogę zamieścić ten wzmacniacz z opisem,schematem,
zdjęciami, od fazy początkowej do końcowej.

Pozdrawiam.
