Subwoofer na STX 22-120-4-SS

V

VariousMAX

Rejestracja
Maj 30, 2008
Postów
11
Reakcji
0
Lokalizacja
...
Założenia

Miał to być subik do domu, do małego pokoju i miał zastępować "zajechany" już sub z zestawu Creative.
Przeznaczenie: głównie muza :) Hardstyle ;)
Na początku planowałem obudowę B-R, lecz po wykonaniu całej konstrukcji świsty z tunelów B-R były nie do zniesienia (mój błąd, miały tylko 3 cm śr. x2) No to zasiadłem, odpaliłem WinISD, wrzuciłem closed i patrze, zejście całkiem całkiem, gorzej z podbiciem ale o tym potem, a impuls to w ogóle magia :) No to wykonałem sobie 2 korki na tokarce żeby zatkać tunele.

Osprzęt
Głośnik: STX GDN 22-120-4-SS
Napęd: klasycznie TDA 7294, zasilacz i filtr aktywny (z http://refcio.ovh.org/ - super wykonanie, polecam !) + trafo 2x24V z toroidy.pl
Obudowa: ok 21L netto, po odjęciu głośnika i wzmaka będzie z 18, oczywiście closed + własnoręcznie wykonany panel
Wykończenie: szpachla i na to okleina drewnopodobna, fajny efekt ;)
Pokusiłem się jeszcze o "logo" ;)

Wrażenia odsłuchowe
Tak jak mówiłem na początku, w wersji b-r świsty były nie do zniesienia ale w obudowie zamkniętej wyszło lepiej niż miało być. Impuls super i co mnie bardzo zaskoczyło to trzęsie całym pokojem, na szczęście poza jego obrębem już nie i za to duży plus, bo domownicy nie przepadają za moimi rytmami ;) Jedyny minus to przy dużych głośnościach czasem stuknie cewką, jednak takie duże ciśnienie nie jest mi potrzebne. Ogólnie jestem na TAK ! Super sprawa do pokoju 5x3m :)

Teraz niestety tylko 2 fotki bo robione na szybko:

wnętrzności: (jeszcze z b-r)

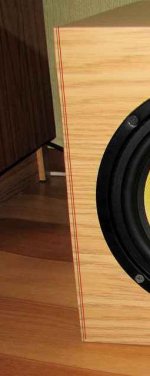

końcowy efekt:


pozdrawiam :)

proporcje ok ,wizualnie też ok, nie licząc wnętrza które tak sobie wygląda, szczególnie:
-filtr wiszący na kablach przyklejonych taśmą do budy
-zakrętka od majonezu :lol: :lol:

no bo filtr bardzo lekki ;] a nie było miejsca już w nim dziury wiercić ;p
no i mocowania trafa też się nie chciało robić, ale to co jest w 100% spełnia swoje zadania, sub był już obracany w każdy możliwy sposób :)

to trzeba było glutem ten filtr do budy przykleić , ale kurcze nie na taśmę :D

Daj foto od tyłu :)

W środku trochę mało "profesjonalnie". Jeśli nic nie lata to dobrze, ale skąd wiesz czy za pół roku te taśmy się nie poodklejają?
Z zewnątrz jest ok, chociaż okleinę położyłbym słojami pionowo.
Daj jakieś kolce.

to są takie taśmy, że jak raz przylepiłem kartkę na tej taśmie to jak to odrywałem to odleciało razem z farbą, o to że się odklei to się nie boję ;)
aa glut się zepsuł na samym końcu, ja trzeba było uszczelnić górną płytę, musiałem uszczelnić wikolem przez co dużo się go zmarnowało, i na to jeszcze tą taśmą dodatkowo ;)

foto od tyłu nie dam bo brzydko to wyszło, źle sobie nawierciłem dziury w panelu i śrubki pod kątem musiałem przykręcać, no ale to 1 konstrukcja, przy następnych będę bardziej uważny ;)

wszystko ok z zewnatrz wewnatrz koledzy juz powiedzieli ale moze zainwestuj w kolce i wkrety imbusowe

Winiary dobre pomysły lepszy smak :razz:
Ogolnie subek ładnie się prezentuje, chociaż osobiście wolę słoje idące w pionie, w środku wygląda jakby konstruktor o jedno piwo za dużo wypił, ale na szczęscie tam nikt nie zagląda, polecam trochę wyczucia przy wkręcaniu głośnika do obudowy, widać na zdjęciu że przesadziłeś. Dla mnie -4/5

Mój post "Mało fotek.." zostal usuniety z tego powodu ze nic nie wnosi hehe ;)... moze w takim razie ujme to inaczej skoro administrator takiego sformulowania nie zniesie:

Czy kolega moglby dorzucic pare dodatkowych fotek poniewaz na tych bardzo niewiele widać?

winiary mnie rozlozyles :mrgreen:

a teraz kilka slow krytyki
za winiary niebede sie czepial - podoba mi sie :D
radiator - wystarczy na wiecej niz mostek TDA
zasilacz - 2x4700uF wystarczy
filtr i wzmacniacz - mogles kupic nawet gotowca od irka a wyszloby taniej i lepiej :P (bo wygodniej)
obudowa tez jakos wrazenia na mnie nie robi.
zamiast kolcow kup sobie gumowe nozki - praktyczne

ile cie wyniosla ta zabawa?

Trochę krzywo Ci wyszło cięcie - na początku myślałem, że to złudzenie ale po narysowaniu na zdjęciu prostej linii... trzeba było to szpachlą wyrównać :)
Jeśli to Twoja pierwsza poważniejsza konstrukcja to gratuluję ! Świetny początek ! Z całą pewnością następne konstrukcje będą jeszcze lepsze.


Załączniki

  • substx_copy_115.jpg
    20.8 KB · Wyświetleń: 0
Mi sie podoba zewnetrznie. W srodu..... nie denerwuje cie to ze te kable tak wisza i ten filtr?
Ja bym osobiscie nie wytrzymal. Zamontuj to wszystko i zlikwiduj tego pajaka z kabli.
Moze jeszcze jakies kolce? A i wytlumienie. Przy zamknietym subie to chyba konieczniosc.
Sam mysle wlasnie o takiej taniej konstrukcji.
Powiedz mi jak sprawuje sie elektronika od http://refcio.ovh.org/

elektronika super, wykonanie i brzmienie :) polecam !
koszt samej elektroniki bez trafa to 102 zł ;]
