Tak w skrócie, układ powstał do pomiaru prądu nasycenia cewek. Docelowo chciałem zmierzyć ile prądu można puścić przez cewki z filtru Yoshiego. Część użytkowników pewnie pamięta dość ożywioną wymianę zdań na ten temat.
Układ sam w sobie jest banalnie prosty. To w zasadzie trzy tranzystorki plus parę elementów biernych. W sieci możecie znaleźć sporo podobnych układów.
Schemat
Jak to działa?
Do wejścia GEN podpinamy generator, który steruje otwarciem tranzystora Q3. Do wejścia SCOPE podpinamy oscyloskop do obserwacji krzywej narastania prądu w funkcji czasu. Do złącz COIL podpinamy badaną cewkę. SUPPLY służy do zasilenia układu. Prąd płynący przez badaną cewkę powoduje spadek napięcia na rezystorach pomiarowych R5 i R6.
Uwagi do układu.
Pierwotny schemat nie zawierał R8. Generalnie im mocniejszy mosfet tym większa jego pojemność wejściowa. Bez tego rezystora nie byłem w stanie wyłączyć mosfeta. Wystarczyło podać mu krótki impuls na bramkę i tranzystor pozostawał otwarty :) Dołożenie rezystora było rozwiązaniem "na szybko".
Docelowo okazało się konieczne dołożenie rezystora w szereg z badaną cewką, 22 ohmy 5W wystarczyło aby znaleźć wartość prądu nasycenia.
Wyniki.
Rdzeń M016, indukcyjność 11,8 mH (14 zwoi), liniowa część krzywej kończy się na wysokości ok 10 mV. Rezystor pomiarowy ma 0,11 Ohm, prąd nasycenia ok 90 mA!!! Niestety ta cewka z tym rdzeniem kompletnie nie nadaje się do filtra dla wzmacniacza mocy do kolumn głośnikowych.
Ponownie rdzeń M016, tym razem indukcyjność 4,5 mH (6 zwoi), dostajemy ok 14 mV -> Isat ok 125 mA. Lepiej ale nadal bez szału. Można rozważyć czy z obniżoną indukcyjnością warto zastosować tę cewkę do filtra np DACa lub preampu.
Rdzeń M083, indukcyjność 4,8 mH (6 zwoi), dostajemy ok 16 mV -> Isat ok 145 mA. Duży może niewiele więcej...niestety. Podobnie jak powyżej, maks to użycie tej cewki do filtru w DACu lub preampie.
P.S.
Dzięki swiety1337 za ogarnięcie tematu płytek i części.
Układ sam w sobie jest banalnie prosty. To w zasadzie trzy tranzystorki plus parę elementów biernych. W sieci możecie znaleźć sporo podobnych układów.
Schemat
Jak to działa?
Do wejścia GEN podpinamy generator, który steruje otwarciem tranzystora Q3. Do wejścia SCOPE podpinamy oscyloskop do obserwacji krzywej narastania prądu w funkcji czasu. Do złącz COIL podpinamy badaną cewkę. SUPPLY służy do zasilenia układu. Prąd płynący przez badaną cewkę powoduje spadek napięcia na rezystorach pomiarowych R5 i R6.
Uwagi do układu.
Pierwotny schemat nie zawierał R8. Generalnie im mocniejszy mosfet tym większa jego pojemność wejściowa. Bez tego rezystora nie byłem w stanie wyłączyć mosfeta. Wystarczyło podać mu krótki impuls na bramkę i tranzystor pozostawał otwarty :) Dołożenie rezystora było rozwiązaniem "na szybko".
Docelowo okazało się konieczne dołożenie rezystora w szereg z badaną cewką, 22 ohmy 5W wystarczyło aby znaleźć wartość prądu nasycenia.
Wyniki.

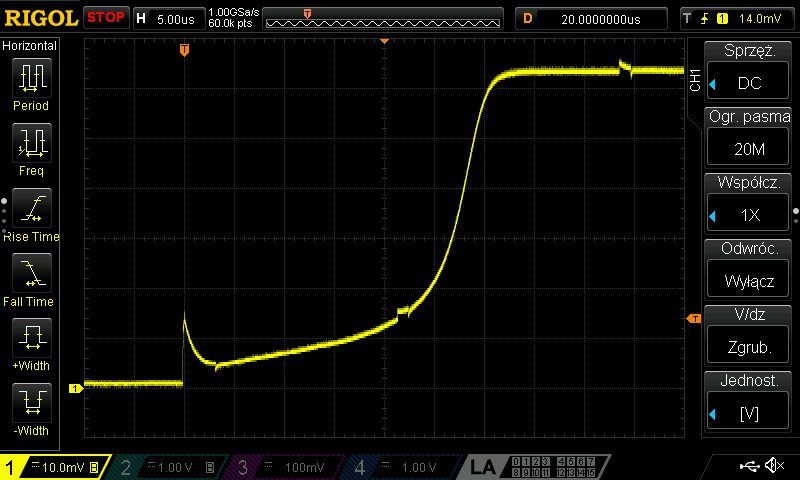

Rdzeń M016, indukcyjność 11,8 mH (14 zwoi), liniowa część krzywej kończy się na wysokości ok 10 mV. Rezystor pomiarowy ma 0,11 Ohm, prąd nasycenia ok 90 mA!!! Niestety ta cewka z tym rdzeniem kompletnie nie nadaje się do filtra dla wzmacniacza mocy do kolumn głośnikowych.
Ponownie rdzeń M016, tym razem indukcyjność 4,5 mH (6 zwoi), dostajemy ok 14 mV -> Isat ok 125 mA. Lepiej ale nadal bez szału. Można rozważyć czy z obniżoną indukcyjnością warto zastosować tę cewkę do filtra np DACa lub preampu.
Rdzeń M083, indukcyjność 4,8 mH (6 zwoi), dostajemy ok 16 mV -> Isat ok 145 mA. Duży może niewiele więcej...niestety. Podobnie jak powyżej, maks to użycie tej cewki do filtru w DACu lub preampie.
P.S.
Dzięki swiety1337 za ogarnięcie tematu płytek i części.
