[DAC] Dac ak4490 + xmos + ak4118

[taz]

Po kilku latach walki udało się uruchomić w 100% mój DAC :)



Pierwsza wersja zawierała jedynie wejście USB na popularnym Amanero. Niestety funkcjonalność takiego rozwiązania jest dość mocno ograniczona i dodatkowo dobiegły mnie słuchy o niestabilnej pracy Amanero. W kolejnej wersji dodałem odbiornik SPDIF na WM8805. Cóż, płytka z odbiornikiem okazała się spie....a na całej linii :) Nigdy nie została uruchomiona. W następnej wersji moduł z USB i SPDIF został zaprojektowany na osobnej PCB. Konwerter USB został oparty o chip XMOS XHRA-2HPA, natomiast odbiornik/przełącznik SPDIF to AK4118A. Kolejna rewizja PCB przyniosła wymagane poprawki do obydwu sekcji, m.in. dodanie FLASHa do XMOSa.

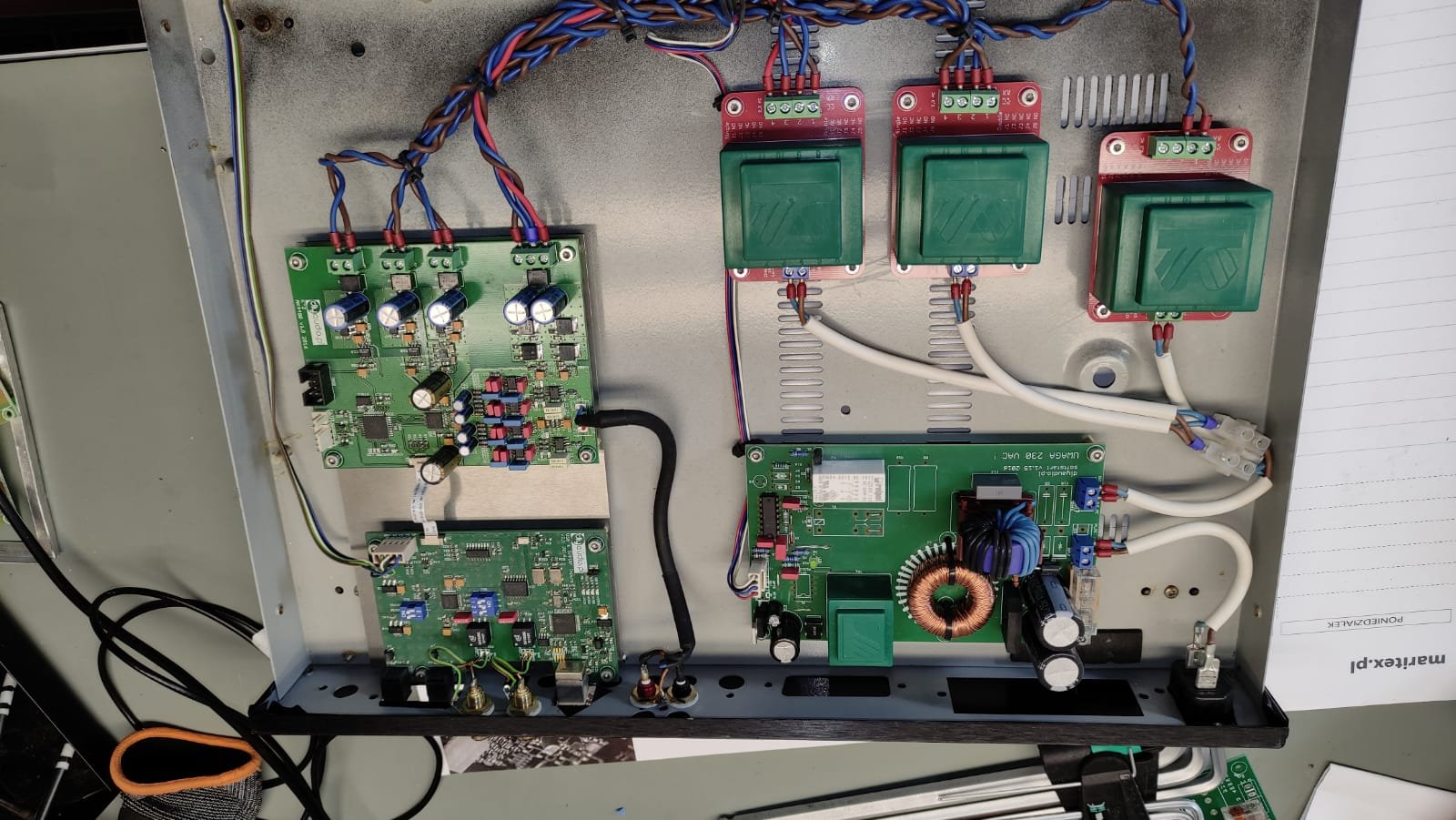

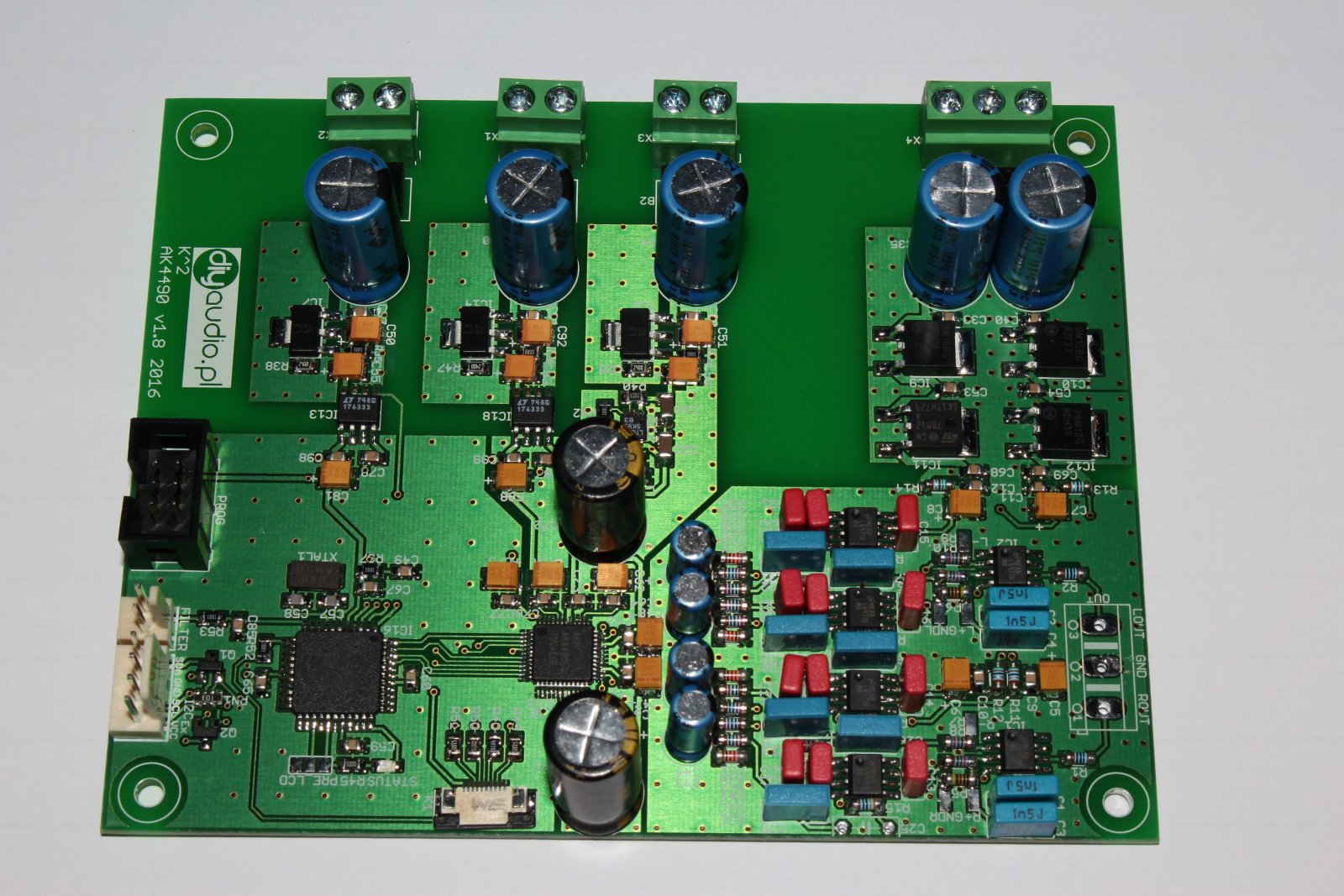

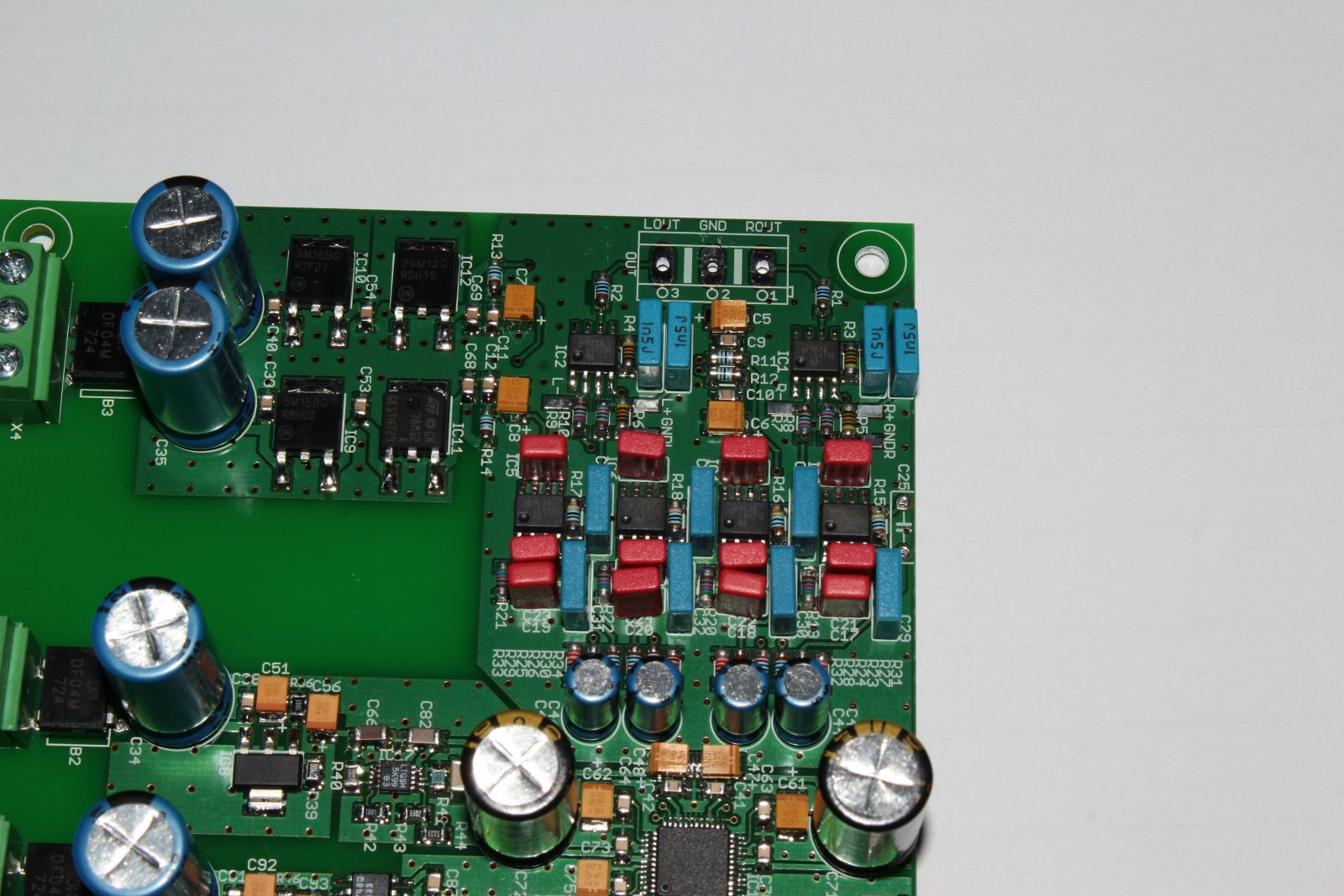

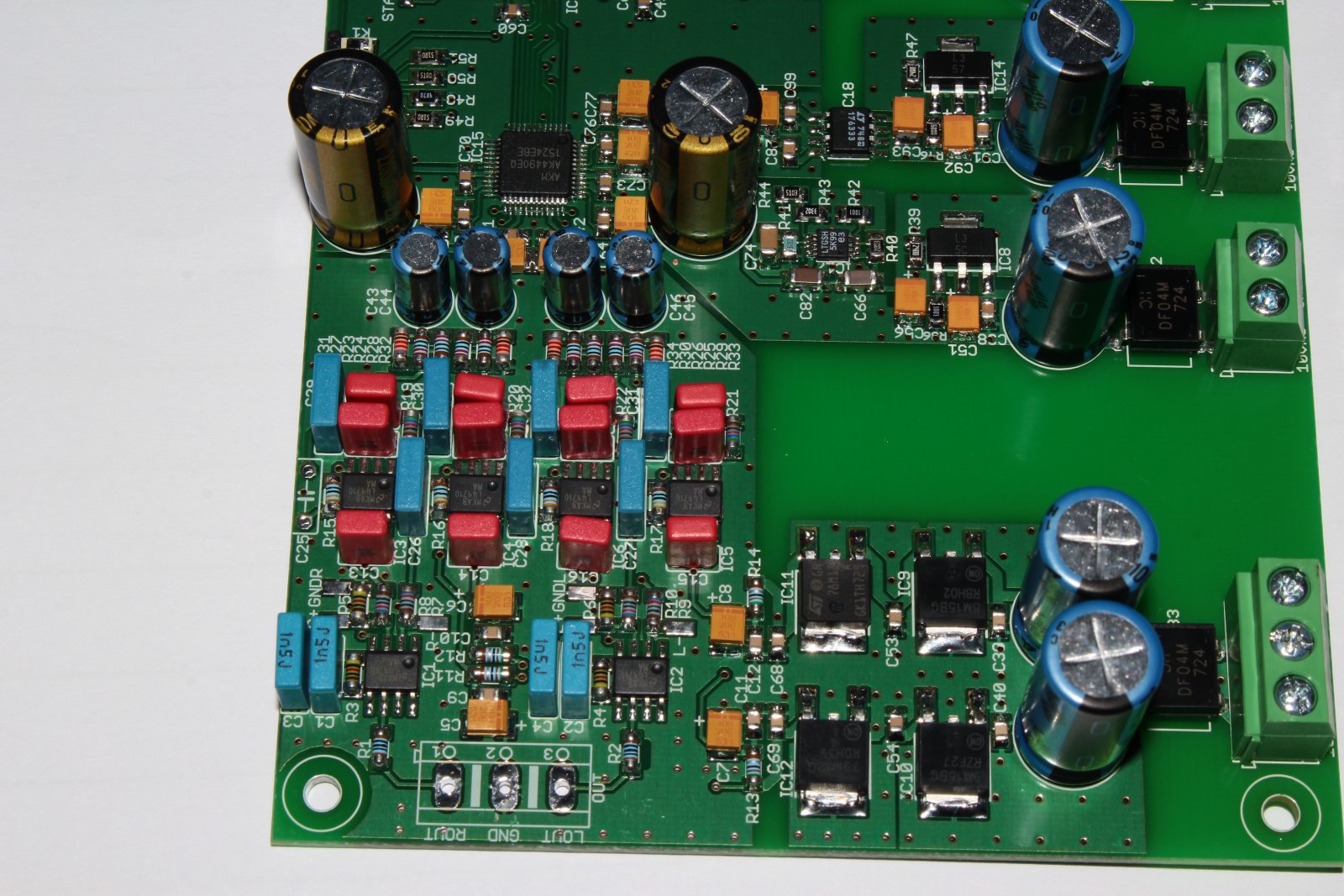

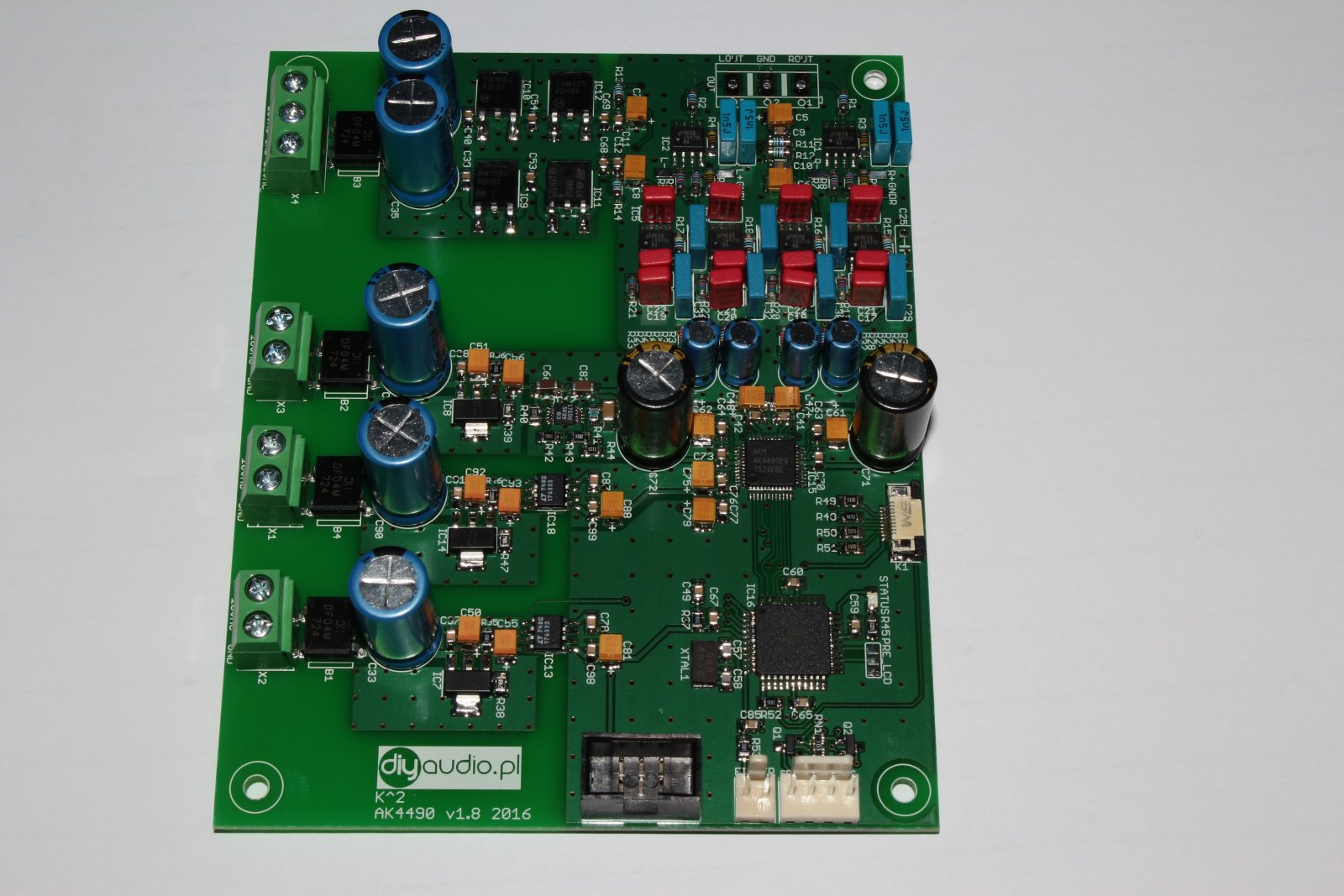

Schemat DACa


Schemat odbiornika USB/SPDIF


Co to potrafi?
Na pokładzie jest 5 wejść cyfrowych przełączanych przełącznikiem obrotowym. Każde z wejść jest izolowane. Wejścia SPDIF pracują z parametrami 24/96 natomiast wejście USB 24/384. XMOS jest zasilany z USB, pozostałe obwody mają do dyspozycji 5 odczepów transformatora.


Sterowniki
Windows 10 od buildu 10.0.15063.936 (wersja 1703) wystarcza do odpalenie UAC2.0 :)

Software
Jest takowy, XMOS wymaga wgrania firmware do zewnętrznego Flasha. AKM4490 pracuje w trybie programowym, .3lite jest autorem softu do AKMa. Dzięki Konrad !

[nik156]

dodatkowo dobiegły mnie słuchy o niestabilnej pracy Amanero.

Co masz na myśli? Mógłbyś wkleić schematy w postaci PDF?

[gavron04]

nik156 - u mnie co jakiś czas wysypywało sterowniki na Win10 i się amanero "gubiło". Reinstalacja sterowników pomagała :) Aktualnie mam CM6631, ale czeka na więcej wolnego czasu, żeby przetestować :)

Bardzo podobne objawy miał/ma szastal. Pewnie też coś napisze

[bawolek]

taz... po prostu świetna robota :)

[siraz]

Generalnie podziwiam, bo cały projekt wymagał ogarnięcia również programowania. Natomiast jesli cos by mozna bylo jeszcze poprawiać to lepiej jesli MCLK nie przechodzi przez izolator, wiec generatory 22 i 24 MHz po czystej stronie na PCB DACa a do Xmosa sygnał z nich przez izolator I2S. Mikrokontroler za to na PCB z XMOSem i izolator I2C pomiedzy nim a AK4490.

[Micwoj]

się amanero "gubiło".

U mnie to samo na W7x64

[nik156]

A ja na W7x64 od kiedy amanero zainstalowałem nie mam problemów. Dziwne.

[szastal]

Mi na w7 zdarzało się że dac wpadał w tak jak by przester, na początku były podejrzenia że to coś nie tak z daciem, a okazało się że to amanero. Po prostu co jakiś czas trzeba było się bawić z odłączaniem i podłączaniem (wtedy czasem kompletnie znikał z systemu). Teraz na w10 czasem podobnie się dzieje a najlepsze jest że różnica między sterownikami ze strony amanero a systemowymi to kilka ładnych decybeli. Co prawda większość problemów z foobarem występuje, np aplikacja tidala takich problemów nie łapała ale tez tyle nie słuchałem na niej.

[wydra9]

Moze wasio warro sprobowac lub wasapi?

[nik156]

Aż dziwne mi to co tutaj wypisujecie. Ale mnie to nie dziwi. Amanero 80E a oni w dupie mają aktualizowanie sterowników...

Ja korzystam z foobar, chrome, youtube i nie mam problemów. Od kiedy dostałem DAC ani raz mi się nie wysypał, a z EMU 0202 miałem już podobny problem.

[hessus]

Czy probowales może użyć ak4118 w trybie softwarowym czy tez od razu tylko w trybie sprzętowym?

[hessus]

W projekcie użyto detekcji częstotliwości na podstawie statusu kanału (XTL1 XTL0 on HIGH) i nie użyto zewnętrznego kryształu/zegara na ak4118. Datasheet nie za bardzo mówi o konsekwencji wyboru źródła zegara (albo nie dość dokładnie przestudiowałem ds). Czy macie jakieś przemyślenia/doświadczenia odnośnie który wybór jakie ma konsekwencje (zewnętrzny zegar, zewnętrzny kryształ, źródło wewnętrzne)? Dzięki.

[gavron04]

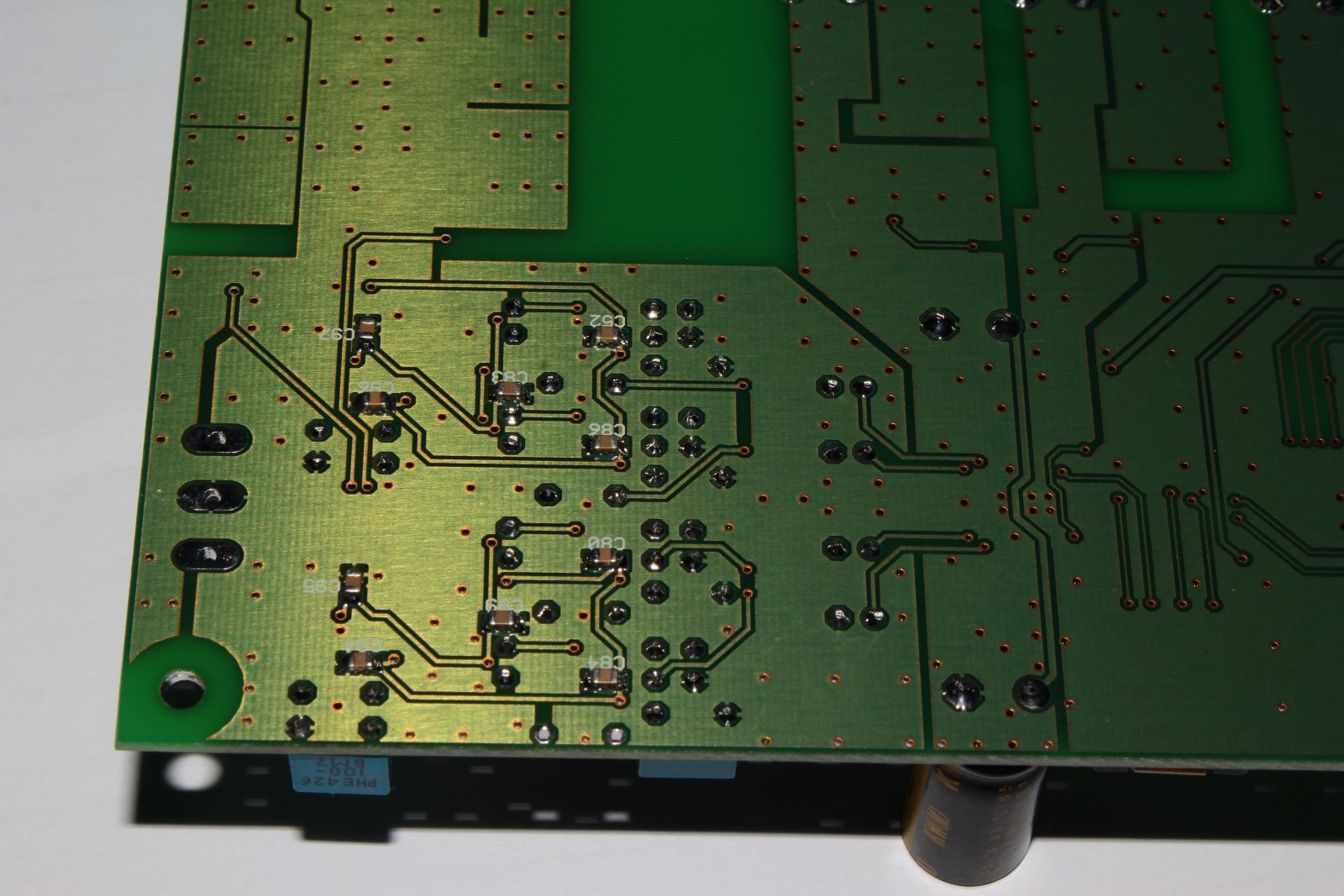

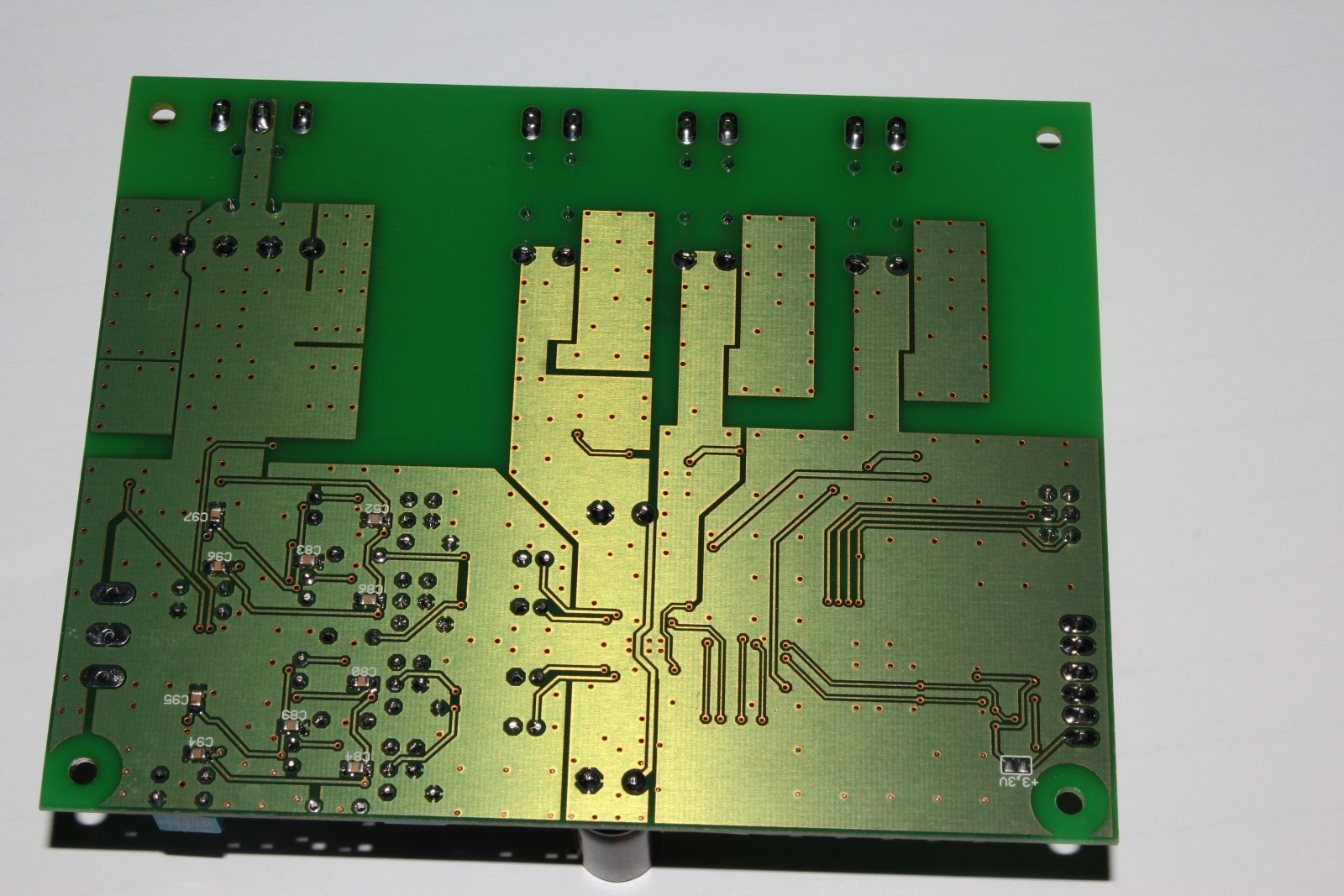

Po przeróbce starszej wersji - https://diyaudio.pl/forum/praktyczni...jekt-taz-3lite, znajomy podesłał mi nową wersję DACa z tego tematu. Według mnie - tutaj było łatwiej. Na nowej PCB jest wylewka na bottom, dzięki czemu pady były do niej przytwierdzone, nic nie odpadło :)

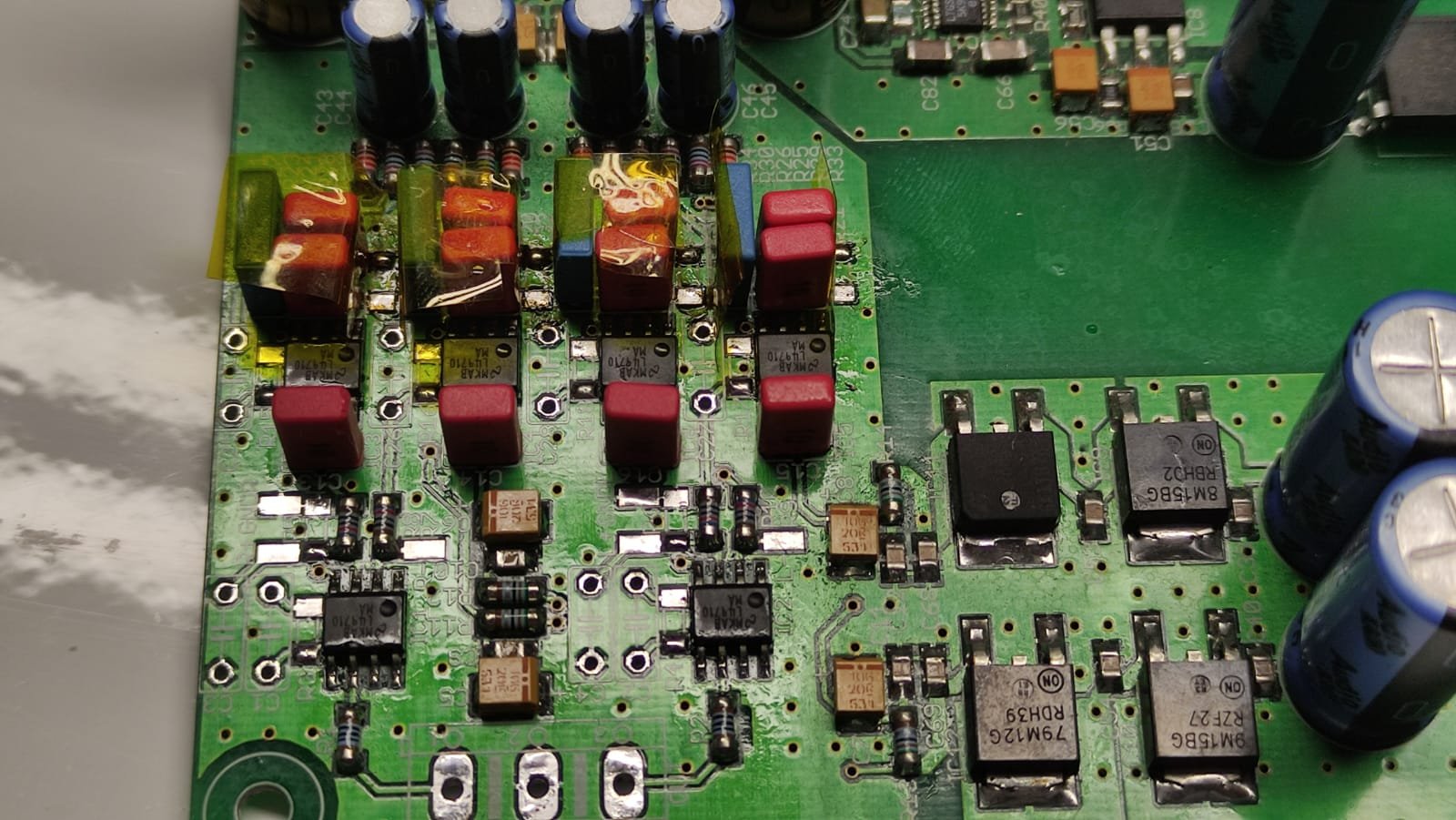

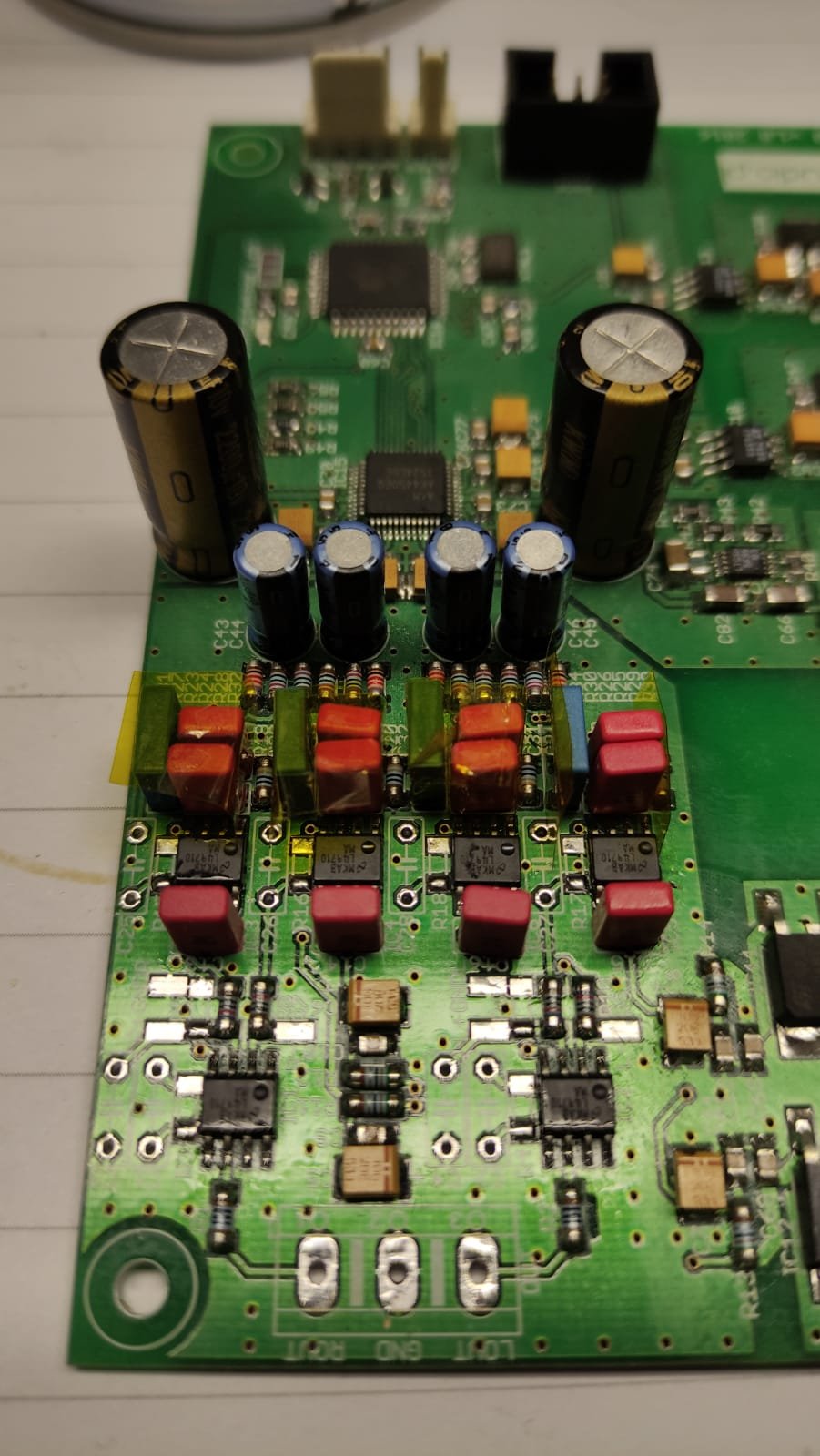

standardowo - demontaż elementów, jeśli chodzi o rezystory minimelf obok kondensatorów to niepotrzebnie oklejałem kaptonem - szybciej bym wyjął kondensatory niż wycinał i oklejał je kaptonem :)

Przeróbka filtru (wartości) jest opisana w tym poście - https://diyaudio.pl/forum/praktyczni...lite#post26494

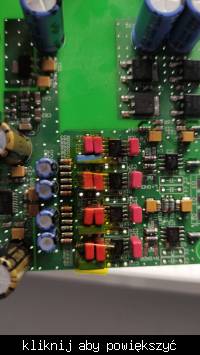

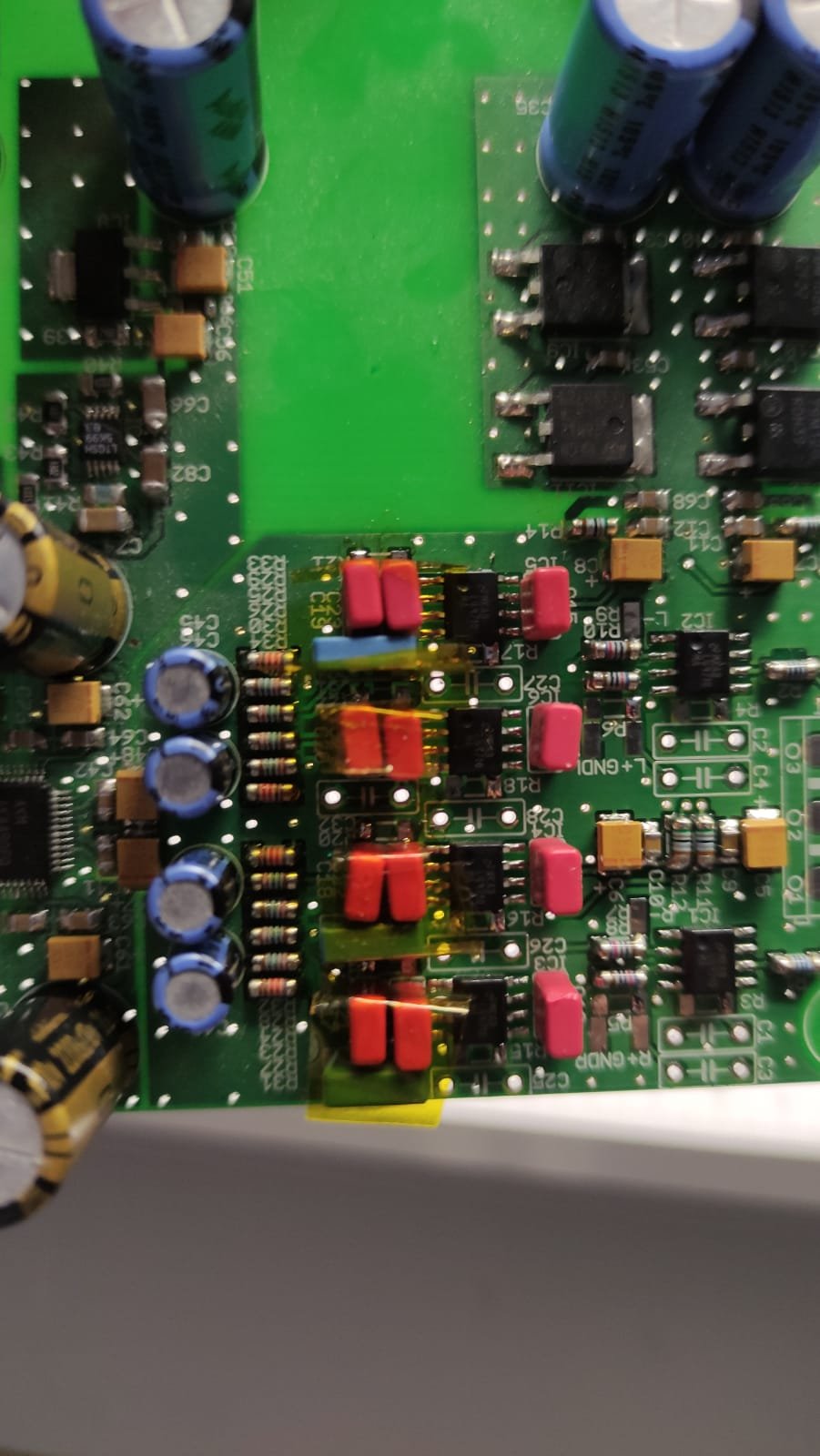

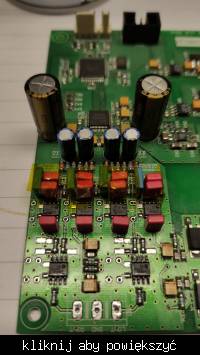

Po czyszczeniu:


i na koniec mała uwaga... możliwe, że EPCOS 6,8nF gra lepiej niż WIMA 6,8nF... :) Ale to szastal będzie sprawdzać podmieniając w starym DACu WIMA na Epcos :).

Różnice między filtrami są słyszalne, ale mam nadzieję, że szastal się wypowie.
