Chciałem (i chcę nadal) zrobić Circlotrona mocy, ale lampowego. Po koniec ubiegłego roku zdecydowałem się na wersję tranzystorową za sprawą projektu ze stron PassDIY: PassDiy
Chciałem rozwiązać problem 'wzmacniacza tranzystorowego hi-end do ciągłego słuchania', taki wzmacniacz żyłujemy ze wszystkich źródeł (TV, Radio, CD, RIAA, PC i Streaming) dziennie po kilka statystycznych godzin i samodzielnie, raz na dwa lub trzy lata, robimy prosty serwis w rozsądnych kosztach!

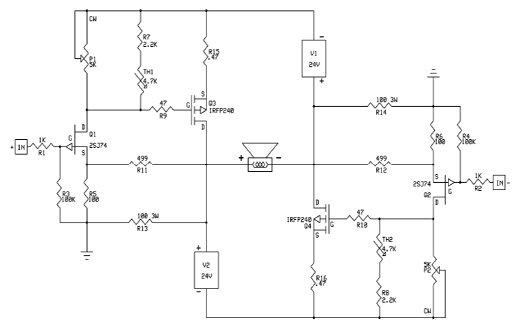

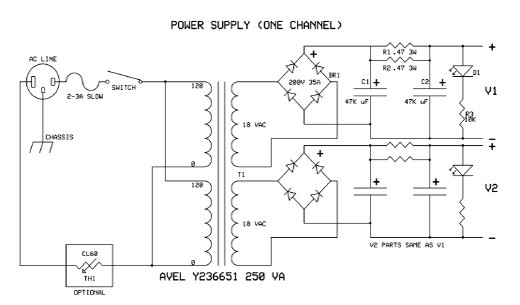

Schemat wzmacniacza i zasilacza ze wskazanej strony:

[janf]

Elektronika wzmacniacza nie zawiera kondensatorów elektronicznych, te kondy są tylko w zasilaczu. Wystarczy tylko tak zrealizować montażowo układ, żeby dostęp do tych elementów był prosty i wygodny i ... jest szansa, że się uda zrealizować jeden z podstawowych celów.

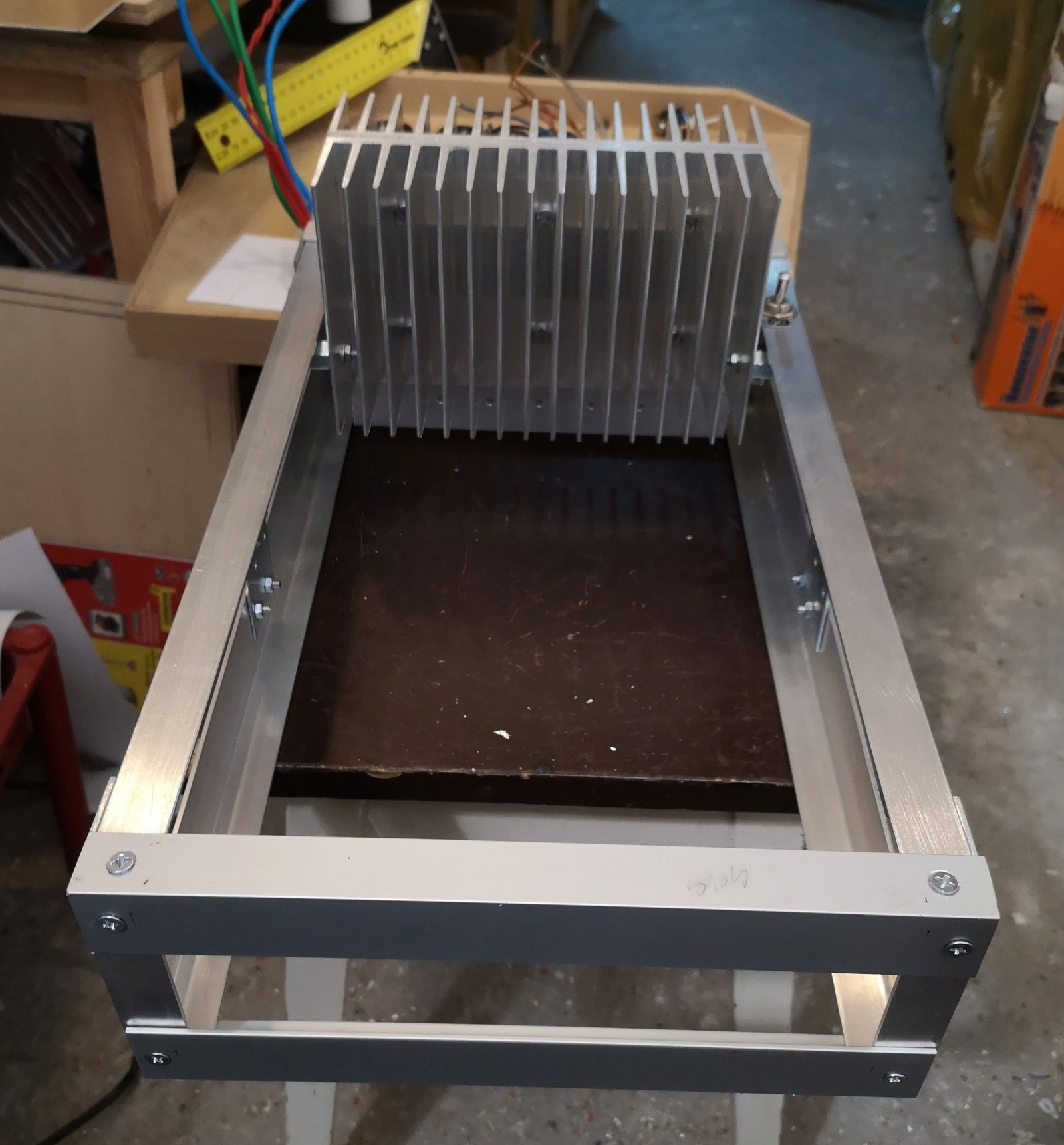

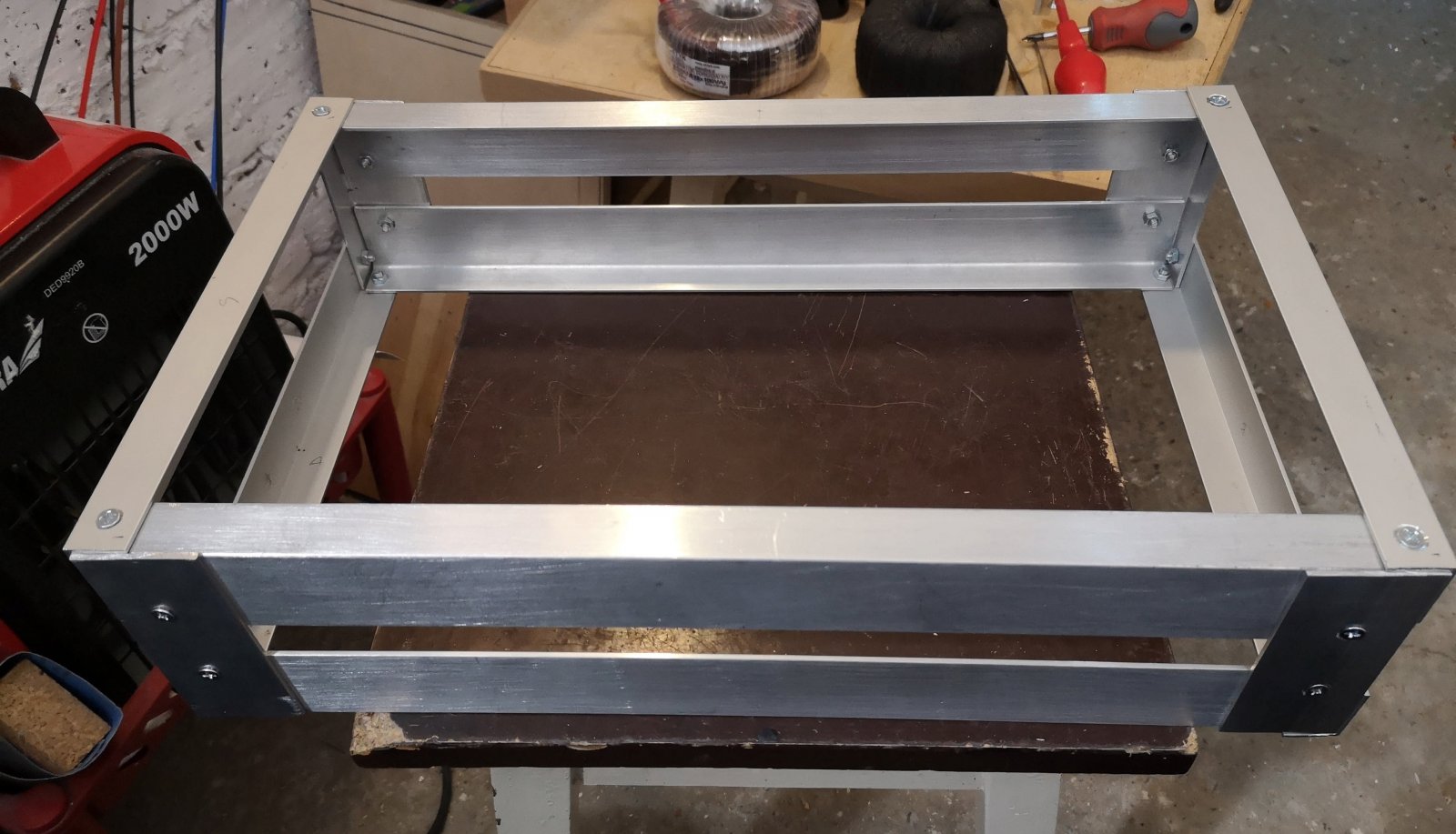

Zacząłem od stelaża z aluminiowych kątowników o rozmiarach (about) 27 cm na 38 cm.



Radiatory z dwóch połączonych A6023 15 cm i 12 cm umiesiłem tak - powinny być po bokach, ale takie były, szkoda było wyrzucić.

[janf]

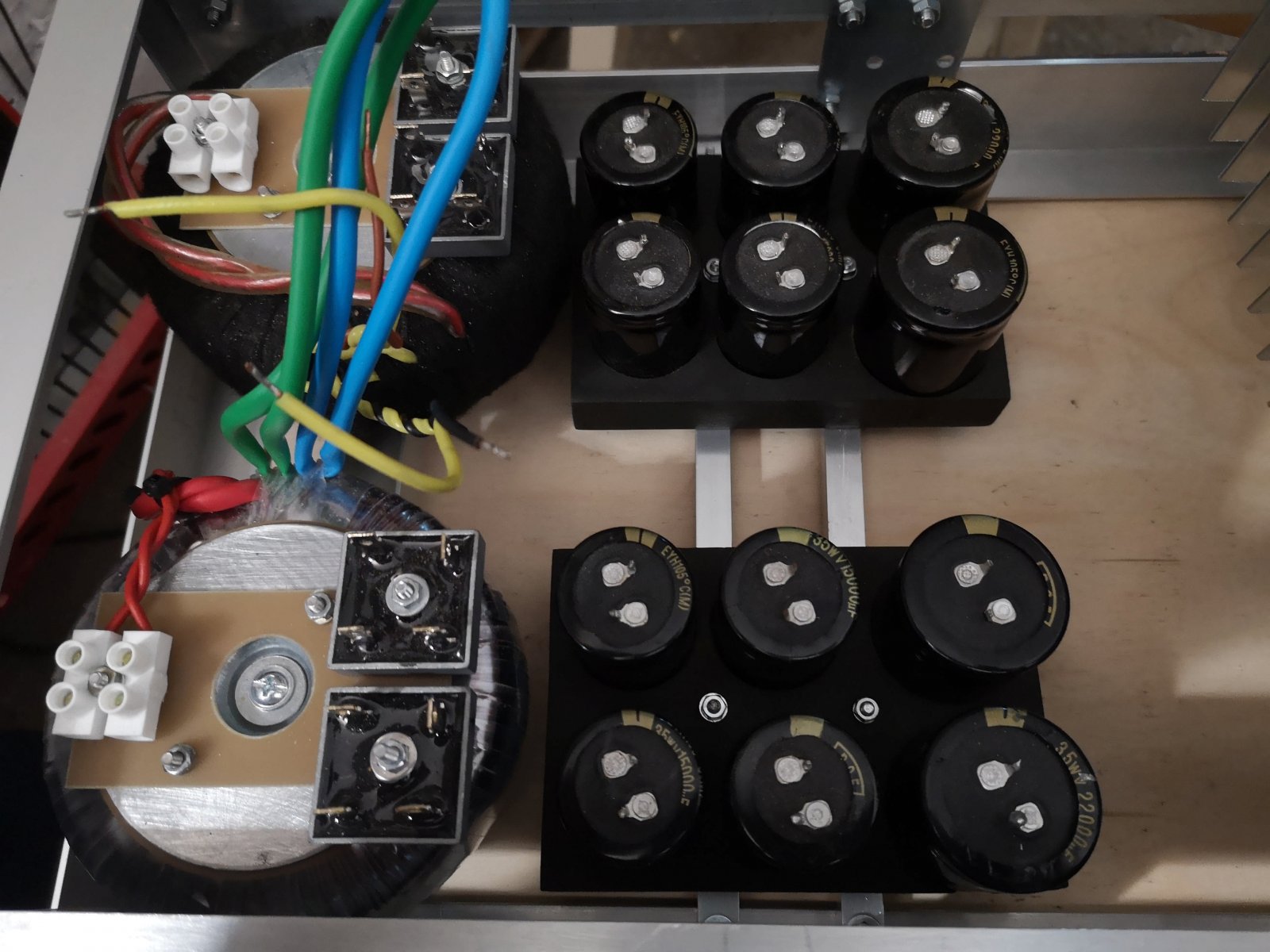

Montaż zasilacza w newralgicznym punkcie - zaprojektowałem to tak, jak na zdjęciu.
Kondensatory baterii Vi i V2 są umieszczone w kawałku płyty MDF z nawierconymi frezami czołowymi otworami 35 mm, założyłem wystąpienie trzech kondów na baterię o łącznej pojemności 52 mF.

[janf]

Wystąpił pewien problem, okazało się, że 35 mm deklarowanej średnicy konda nie równa się 35 mm średnicy frezu czołowego, należy wziąść frez większy o 1mm lub nawet 2 mm i luzy zniwelować taśmą izolacyjną nawiniętą na kondensator.

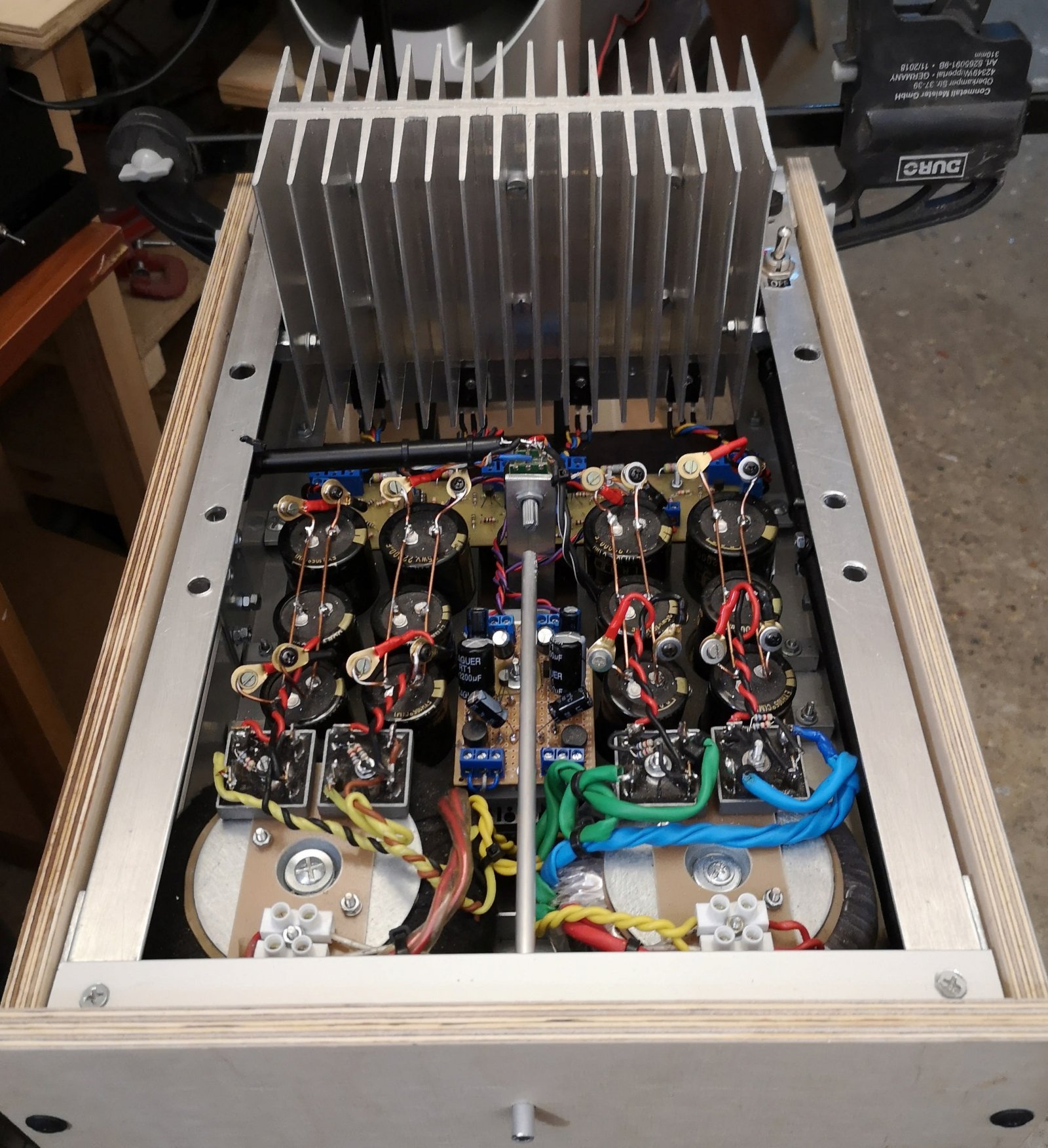

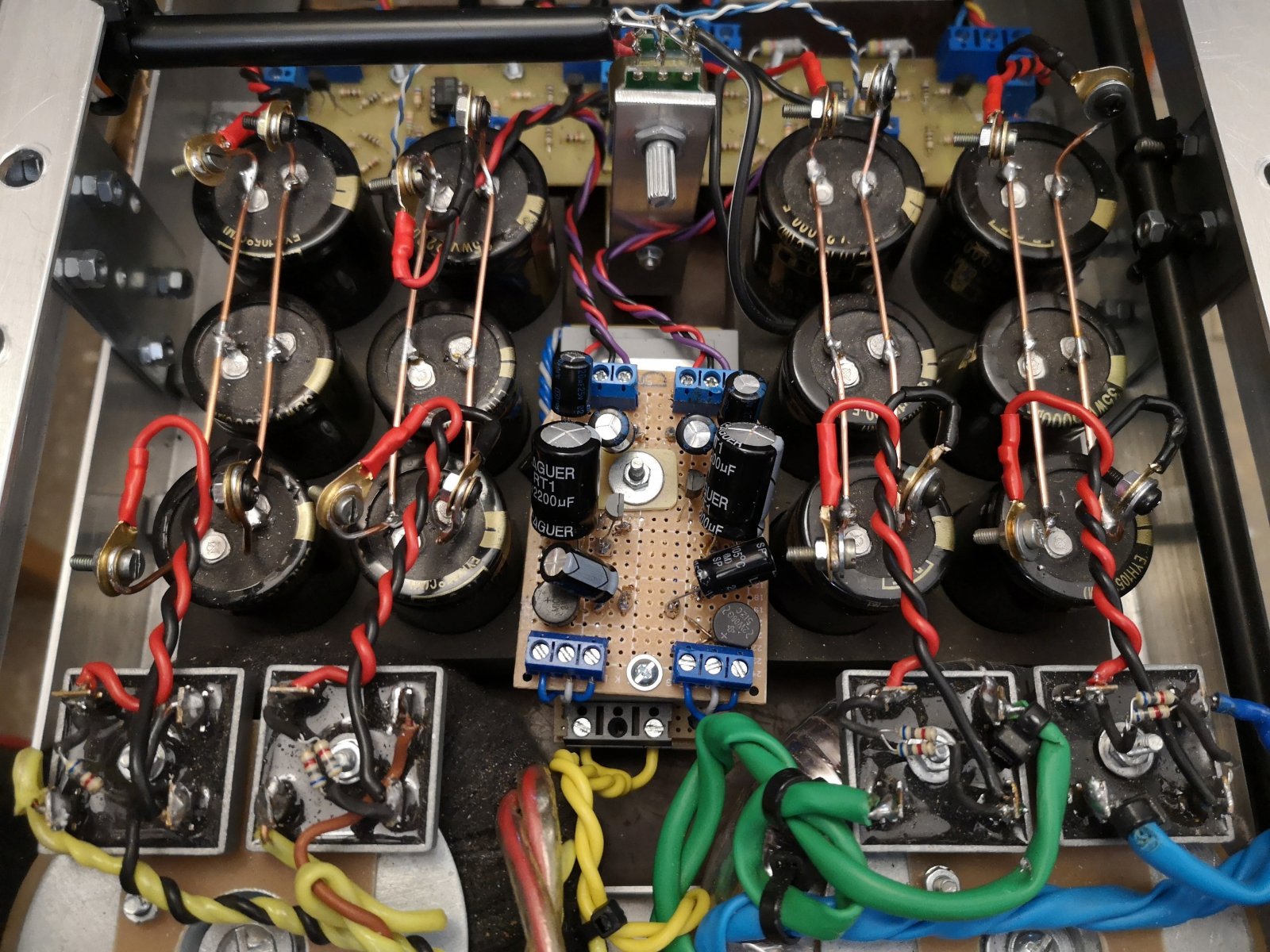

Tak wygląda zmontowany zasilacz, pomiędzy sekcjami zamontowano płytkę zasilacza różnicowego, dwa egzemplarze, pod zasilanie kości DUAL wzmacniacza operacyjnego MUSES02 (docelowo, tylko opamp klasy hi-end w tym miejscu ma być, w czasie rozruchu wzmacniacza należy wsadzić coś taniego!!!) na kanał do modułu odwracacza fazy sygnału wejściowego RCA.
Wymiana kondensatorów elektrolitycznych jest prosta, odkręcamy łączówki od strony mostka i elektroniki wzmacniacza, wyjmujemy całą baterię, wymiana kondów w zasilaczu różnicowym wymaga odlutowania i wlutowania kondów na punktach point eye na płytce.
Pod PCB zasilacza różnicowego umocowany jest TS 2x +/- 15V - dający wymagane napięcia AC.

[janf]

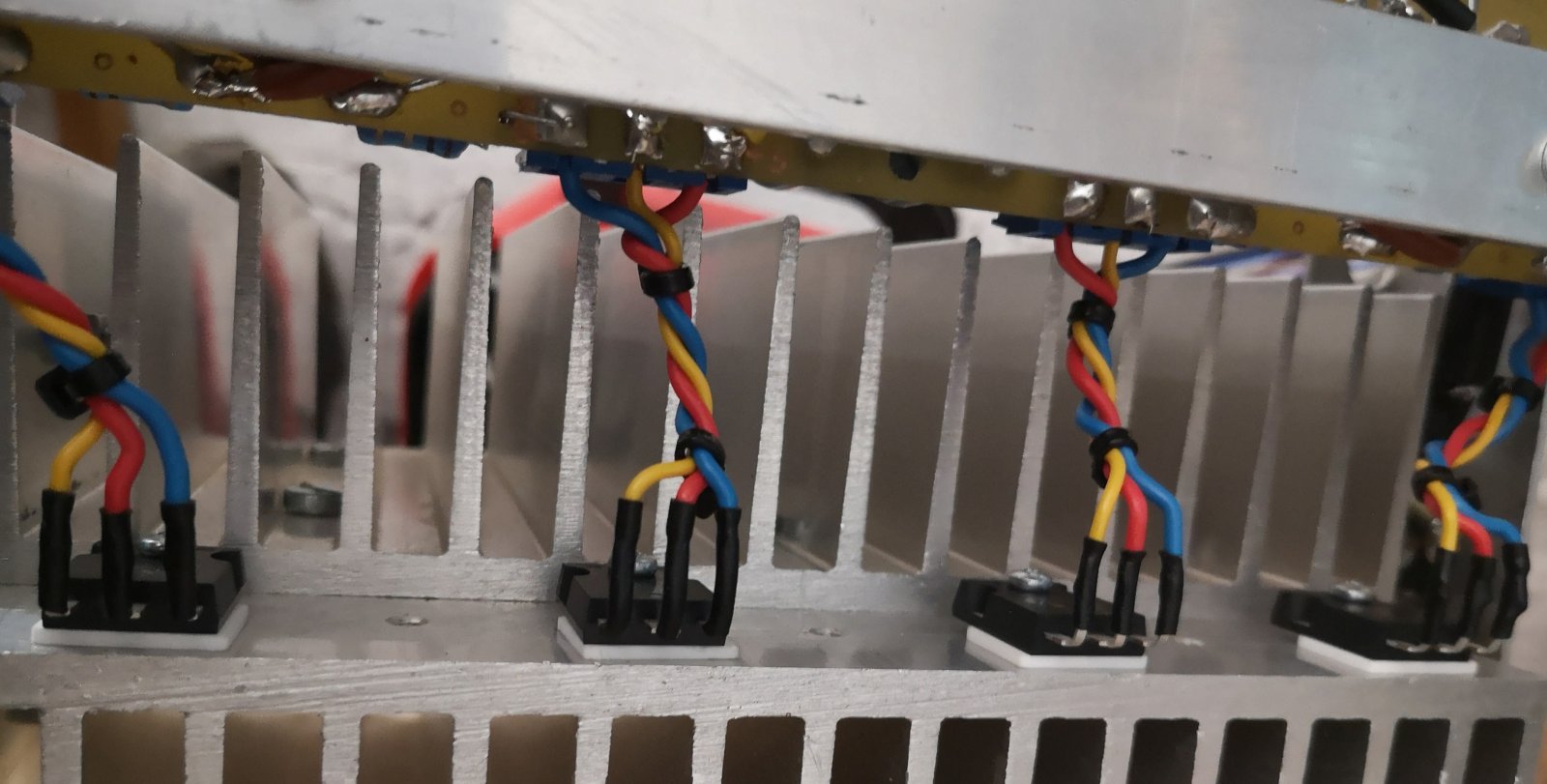

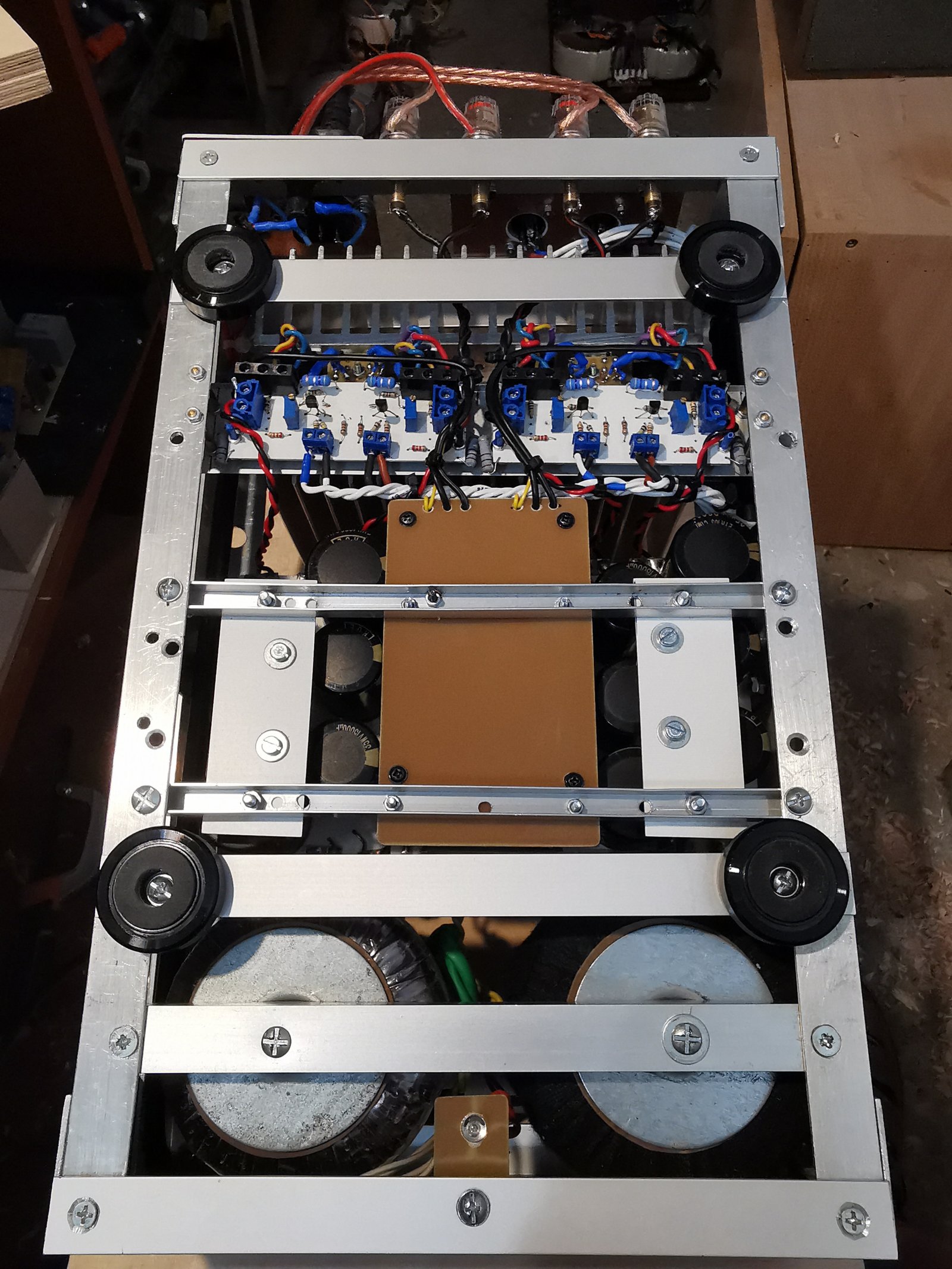

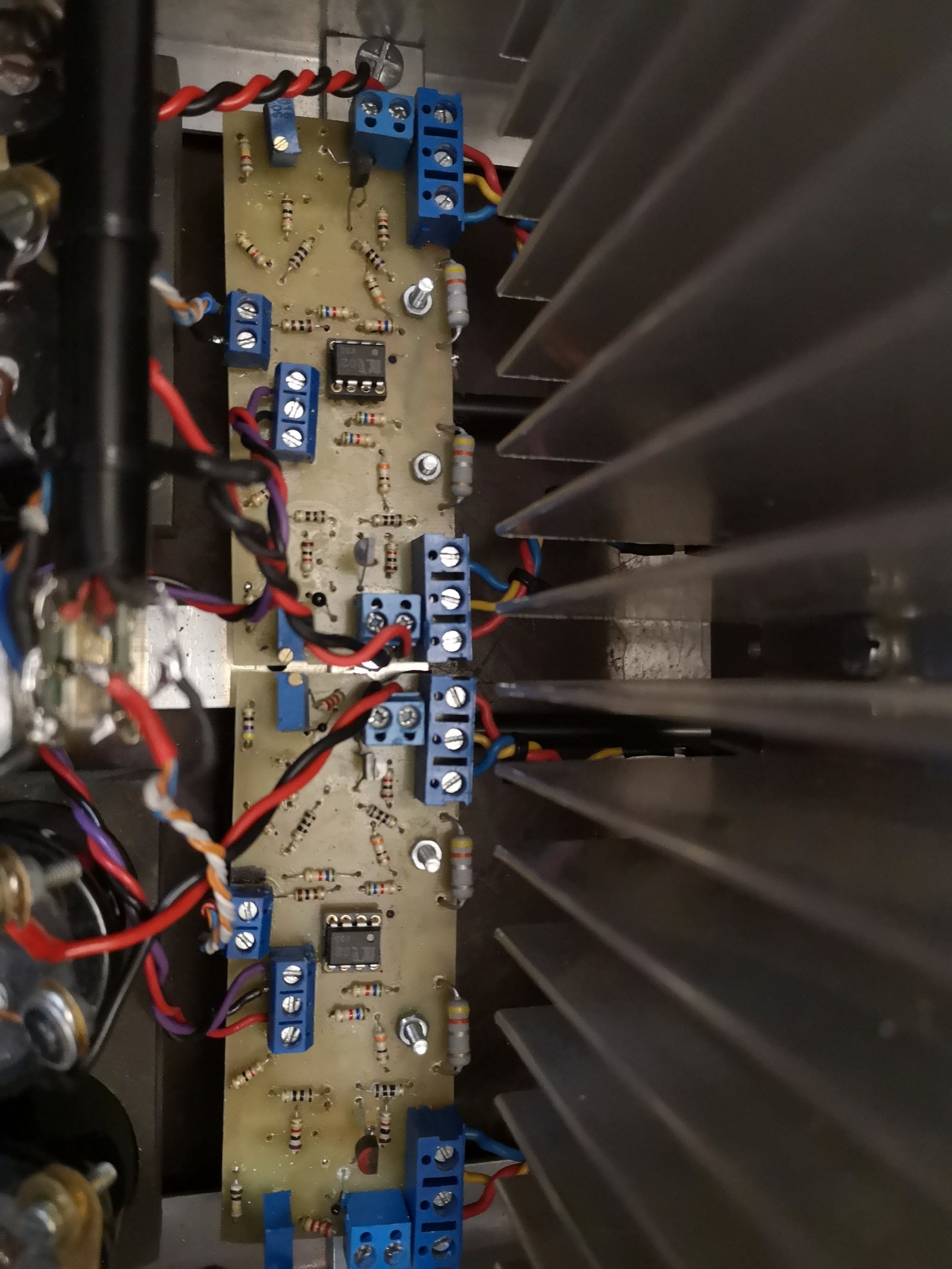

Płytka elektroniki wzmacniacza została umieszczona pod radiatorami, dół wzmacniacza jest otwarty, w jego przekroju umieszczony profile aluminiowe pod osadzenie TS, baterii kondensatorów i płytek elektroniki.

[janf]

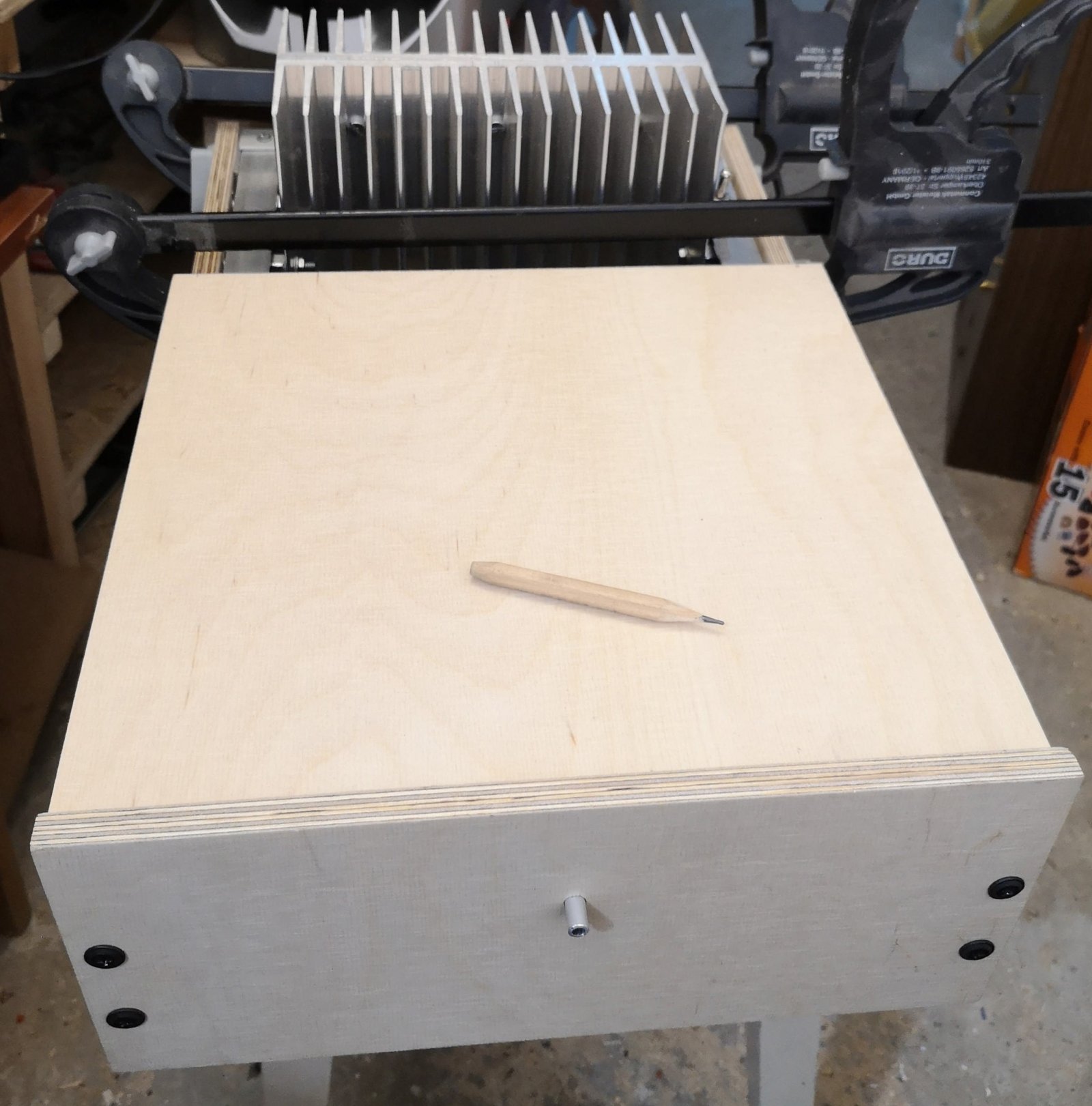

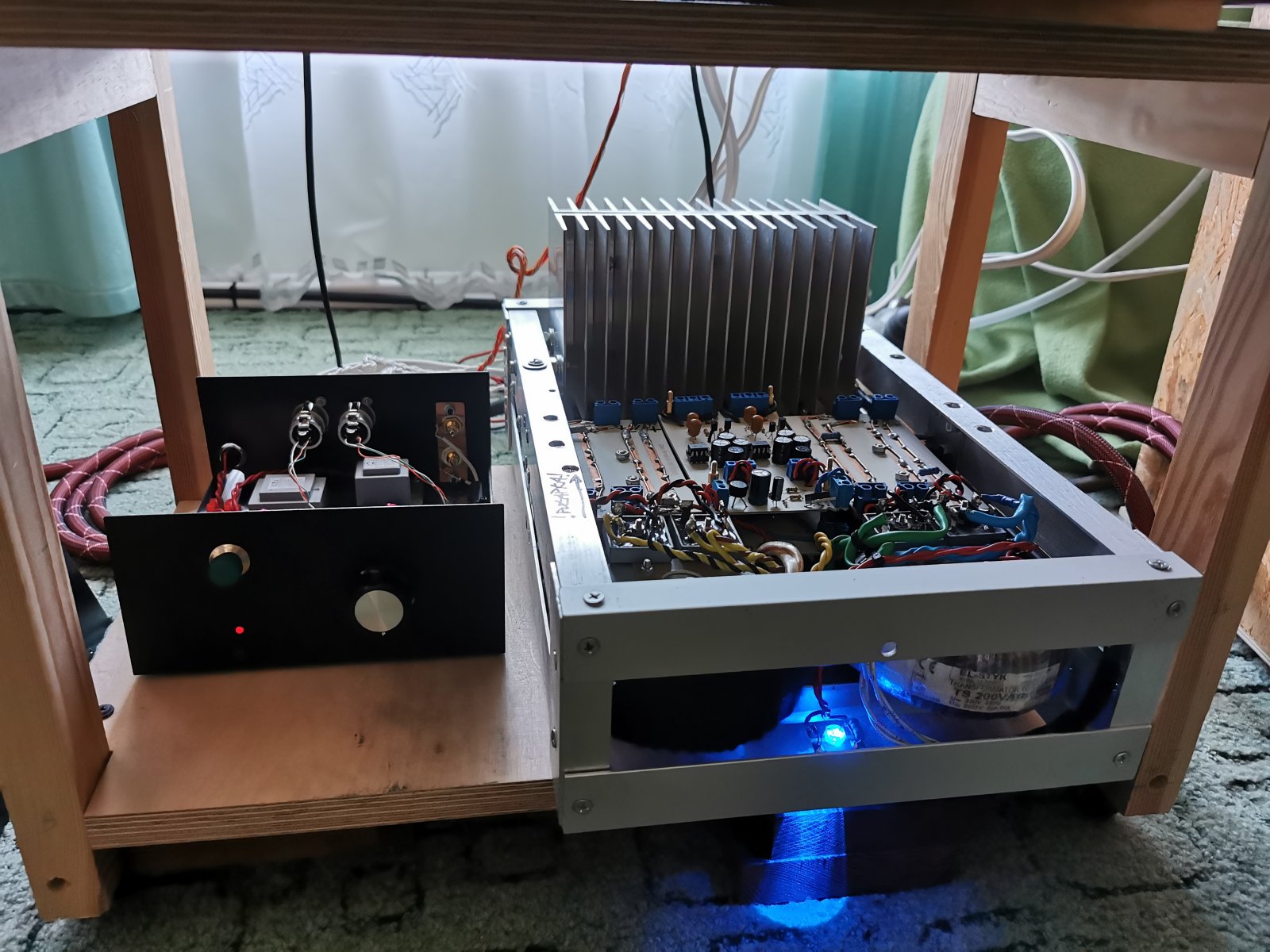

Ostatecznie, wyszło coś takiego, ponieważ wzmacniacz miał być prezentem dla Rodziny, nie było czasu, żeby zrobić obudowę z płyt aluminiowych, wykonałem je ze sklejki 10 mm, którą w ostatniej fazie prac pomalowałem na czarno lakierobejcą VENGE.

[janf]

Jak gra wzmacniacz?

Gra WSPANIALE!, ma dużo brzmieniowych cech wzmacniacza lampowego plus swoje własne Circlotronowe cechy, audiofil, adresat wzmacniacza powiedział, że 'super brzmi, nie mam potrzeby lampy w swoim torze'.
Ja po pierwszym odsłuchu napisałem do zjj_wwa , że 'szkoda życia na inne topologie, niż Circlotron' i tego się teraz trzymam - Panowie i Panie, Szanowni Uczestnicy forum, Circlotron to wysoki skok audio w kierunku najwyższego brzmienia możliwego do zrealizowania w technice analogowej, warto spróbować i przekonać się!

Wzmacniacz z PassDIY łatwo się uruchamia, oczywiście sprawdzamy po kolei wszystkie moduły, kontrolując napięcia w punktach układu w czasie montażu układu, na końcu, uruchamiając wzmacniacz PRZY SUWAKU P1 i P2 NA DRENIE mosfeta, otwieramy delikatnie bramkę tranzystora mocy i mierzymy prąd biasu ustawiając go na docelowej wartości. Robimy to przy podłączonym do zacisków głośników oporności 8R lub 4R 10W umieszczonych w wodzie. Po ustawieniu biasu kontrolujemy DC offset na zaciskach głośnikowych, wymaga to lekkiej korekty suwaków P1 i P2, problemu nie ma, wystarczy obserwować wskazania miernika i wiadomo, jak kręcić. Bez problemu uzyskałem offset rzędu parudziesięciu mV.

Radiatory, które zastosowałem łącznie 27 cm A6023 odprowadzają 2 x 50W = 100W, da się je na chwilę dotknąć palcami bez oparzenia.

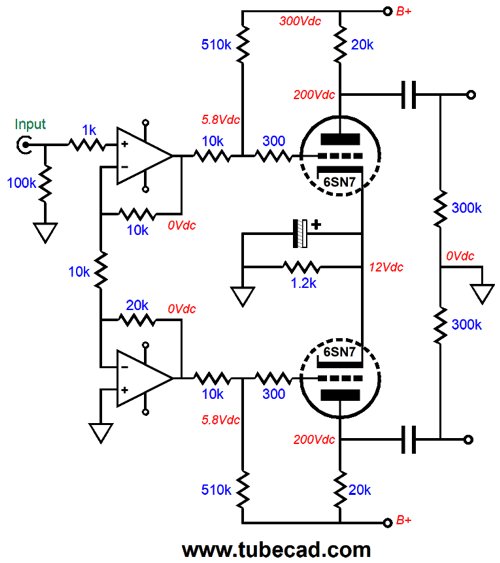

Odwracacz fazy na wzmacniaczach operacyjnych, rozwiązań jest dużo w Internecie, np. https://tubecad.com/2018/07/blog0431.htm
Na schemacie poniżej, sam odwracacz fazy nas interesujący, kończy się przed opornikiem 10K na wyjściu kości (który łączy się z 300R), ale można iść na całość i zaaplikować jeszcze te triody 6sn7, wtedy za cenę konda na wyjściu z lampy mamy fajne pre lampowe. Tylko, skoro wdepnąłem w temat lamp, ostrzegam, że za parę zł za lampę, to można tylko spierdolić brzmienie tego Circlotrona, potrzebne są markowe lampy NOS w cenie 100 - 500 zł za sztukę, żeby zagrało tak, jak trzeba.

[piotr f.]

Bardzo ciekawe, gratulacje...

[zjj_wwa]

No ślicznie, ślicznie ...

[janf]

No ślicznie, ślicznie ...

To już historia, Zygmunt, ten Circlotron popełniłem w listopadzie i grudniu 2020, jako realizację taniego wzmacniacza hi-end do 'ciągłego słuchania', teraz (1 marca 2022) wszystko kręci się wokół F7 ... to rewolucja soniczna, posłuchaj F7, a zdasz sobie sprawę z jakim dużym wysiłkiem słucha się muzyki z innych wzmacniaczy, nawet lampowych!

Probable clone First Watt F7 - DIYaudio.pl

[zjj_wwa]

Long Time, No see ....

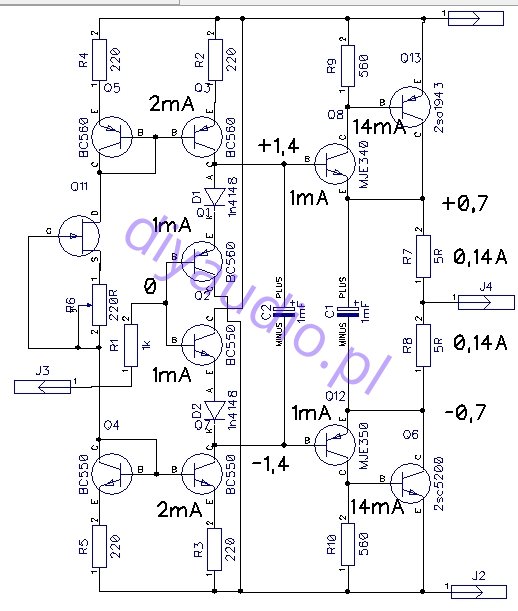

A gdyby tak ... diamentowy bufor mocy ?
Czy takie cudo ma szansę zadziałać?

[janf]

A gdyby tak ... diamentowy bufor mocy ?
Czy takie cudo ma szansę zadziałać?

Ciekawy układ, ale 5R w R7 i R8 to druga głośnikowa sekcja odbioru mocy!
Szkoda tej energii ... jest coraz droższa ... i jest coraz cieplej ...
A może miało być R5

[janf]

Wzmacniacz Circlotron by PassDIY wrócił do mnie do małego serwisu, chodziło o zamianę potka ALPS na wersję KONTUR.
Tak się złożyło, że ten mały serwis zamienił się w duży serwis.
Przy tej okazji udało mi się znaleźć mp4-kę ilustrującą granie tej pierwszej wersji oznaczonej jako mk1.

Link do próbki dźwiękowej, zapraszam:
https://youtu.be/tzhZg_IbFe8

[gavron04]

Wystąpił pewien problem, okazało się, że 35 mm deklarowanej średnicy konda nie równa się 35 mm średnicy frezu czołowego, należy wziąść frez większy o 1mm lub nawet 2 mm i luzy zniwelować taśmą izolacyjną nawiniętą na kondensator.

Tak wygląda zmontowany zasilacz, pomiędzy sekcjami zamontowano płytkę zasilacza różnicowego, dwa egzemplarze, pod zasilanie kości DUAL wzmacniacza operacyjnego MUSES02 (docelowo, tylko opamp klasy hi-end w tym miejscu ma być, w czasie rozruchu wzmacniacza należy wsadzić coś taniego!!!) na kanał do modułu odwracacza fazy sygnału wejściowego RCA.
Wymiana kondensatorów elektrolitycznych jest prosta, odkręcamy łączówki od strony mostka i elektroniki wzmacniacza, wyjmujemy całą baterię, wymiana kondów w zasilaczu różnicowym wymaga odlutowania i wlutowania kondów na punktach point eye na płytce.
Pod PCB zasilacza różnicowego umocowany jest TS 2x +/- 15V - dający wymagane napięcia AC.

a te kondensatory 2200uF w zasilaczu nie są spuchnięte?

[janf]

Pierwsza wersja Circlotrona była montowana z silnym parciem ‘niech już w końcu ten wzmacniacz zagra!’, więc ‘metodologia’ prac była czołgowa, byle do przodu. Niestety, nie mogło to dać przyzwoitego produktu końcowego, ale trzeba zaznaczyć, że nie o to też chodziło - co nie może być usprawiedliwieniem mojej nieudolności w montażu, to tylko taka moja wymówka.

Założenia serwisowania wersji mk1 do wersji mk2 wzmacniacza Amazing Circlotron by PassDIY:

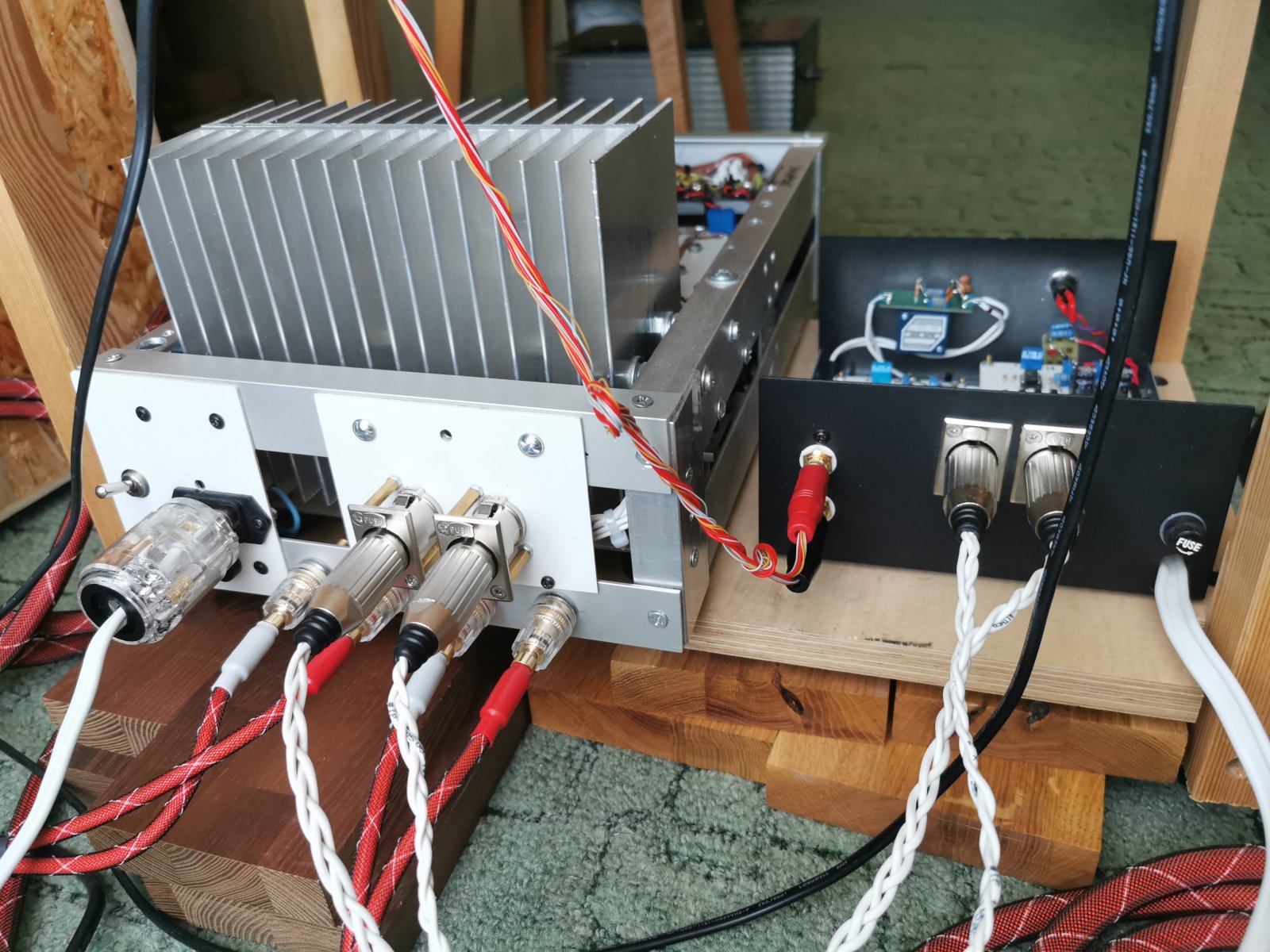

1. Rozdzielenie stopnia odwracacza fazy na wzmacniaczach operacyjnych hi-end i stopnia mocy do osobnych obudów
