Subwoofer na SB34SWPL76-4

[Meteo]

Witajcie kompany broni
W końcu pomyślałem by założyć ten temat który podgoni rozwój mojego projektu. Założenia są takie by zrobić panel i całą obudowę pod 12" SB34SWPL76-4, choć to może ulec zmianie, bo nie widzę w tym budżecie nic innego ciekawego. Subwoofer ma grać w ponad 40m2.
Zakładałem by wykorzystać to co mam i jak najmniej zamawiać, bo sporo komponentów posiadam.
Panel musi posiadać na pewno APO, filtr dolnoprzepustowy, końcówkę mocy i zabezpieczenia, końcówka dość prosta holton 500W projektu Mirley, trafo posiadam chyba z Sharp7700, ostatecznie zobaczę ile mocy da się wyciągnąć, i może zmienię trafo.
APO, jako że musiałem zakupić kondensatory futrujące zasilanie, zakupiłem od Advanceelectronic, włącznie z filtrem dolnoprzepustowym.

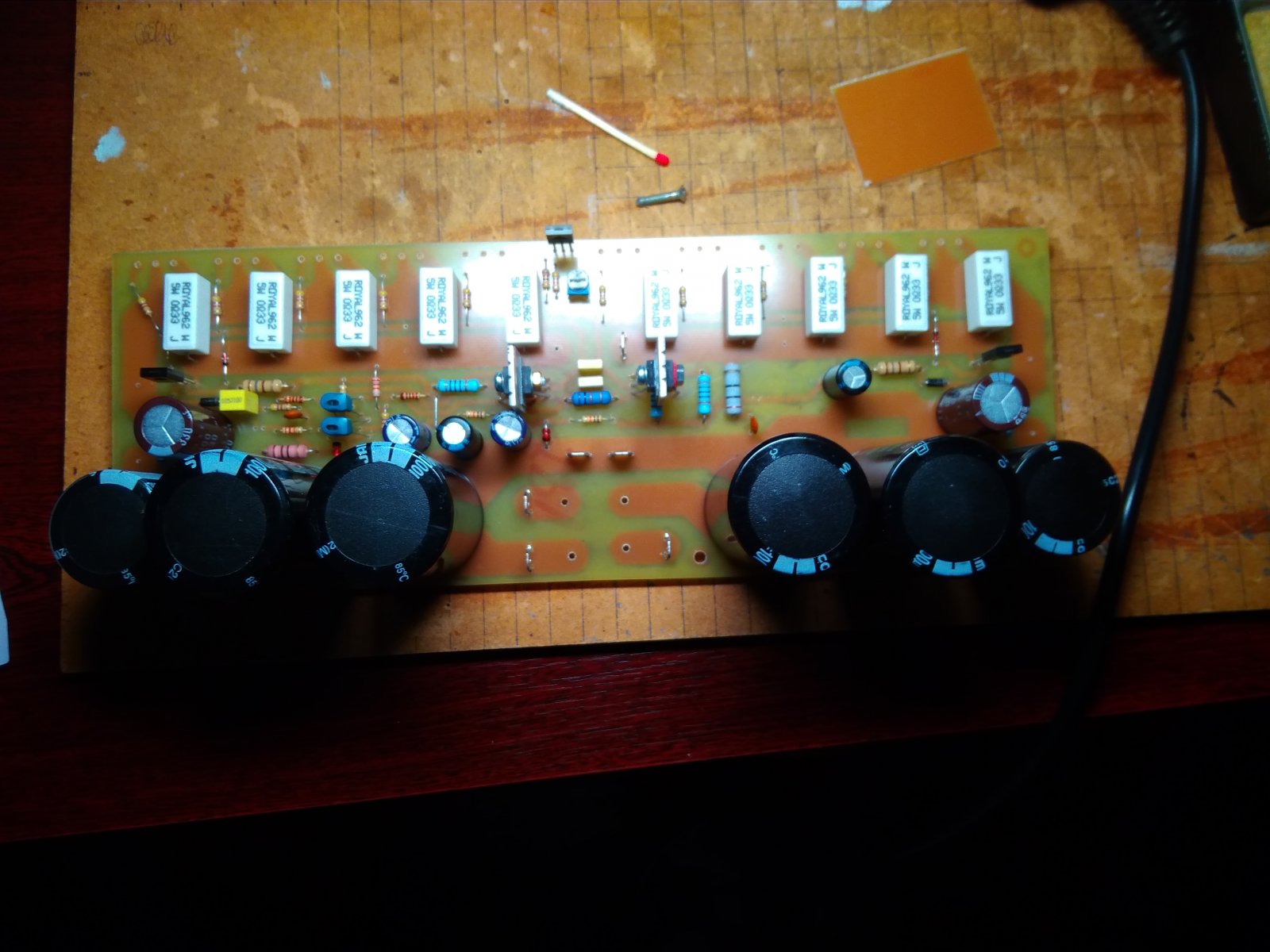

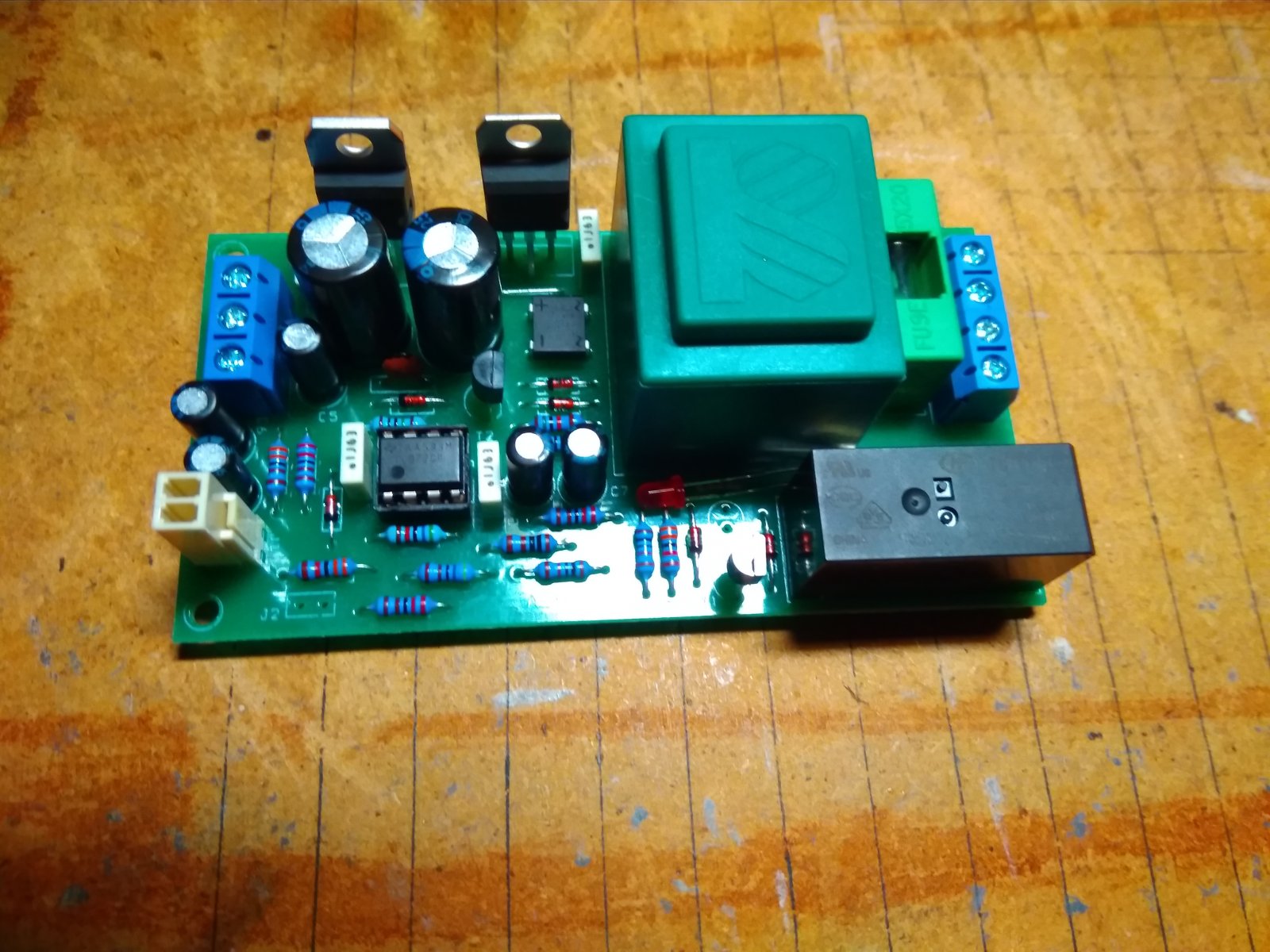

A skoro dotarły w tym tygodniu to zacząłem lutowanie:

Powoli będę uzupełniał postępy, więc cierpliwości
Wszelkie propozycje mile widziane.

[marian]

Ja tylko napiszę, że jak już robisz taki konkretny sub, to pomyśl o dołożeniu EQ jak np. w Hypexie.
Nie napisałeś w jakiej obudowie będzie ten głośnik, ale obstawiam że w zamkniętej z racji gabarytów, więc tym bardziej przyda się taki EQ.
Oczywiście płynna regulacja fazy również.
Wejście wysokopoziomowe też bym zrobił.

[Meteo]

Witaj Marian
To w jakiej obudowie nie pisałem ponieważ najpierw zrobię panel, i ocenię jakie gabaryty będzie potrzebował w obudowie, bo będzie w oddzielnej komorze. EQ nie będzie potrzebny, część ustawień masz w amplitunerze, w panelu jak pisałem będzie filtr dolnoprzepustowy, ma już wzmocnienie (Volume), faze, i częstotliwość odcięcia. Wejście wysokopoziomowe nie będzie wymagane z racji amplitunera, sub out.
A głośnik wymaga ok 40,5l BR, strojony na ok 24Hz wg WinISD. Więc będzie BR
http://www.advanceelectronic.pl/pl/p...subwoofera./37

[Ibmacir]

Osobiście napędzam napędzam subwoofer 15`, estradową końcówką mocy klasy D spiętą w mostek -2 KW. Mam wszelkie możliwe regulacje: ocięcie,nachylenie, korektor, płynna faza i jeszcze więcej.

[Meteo]

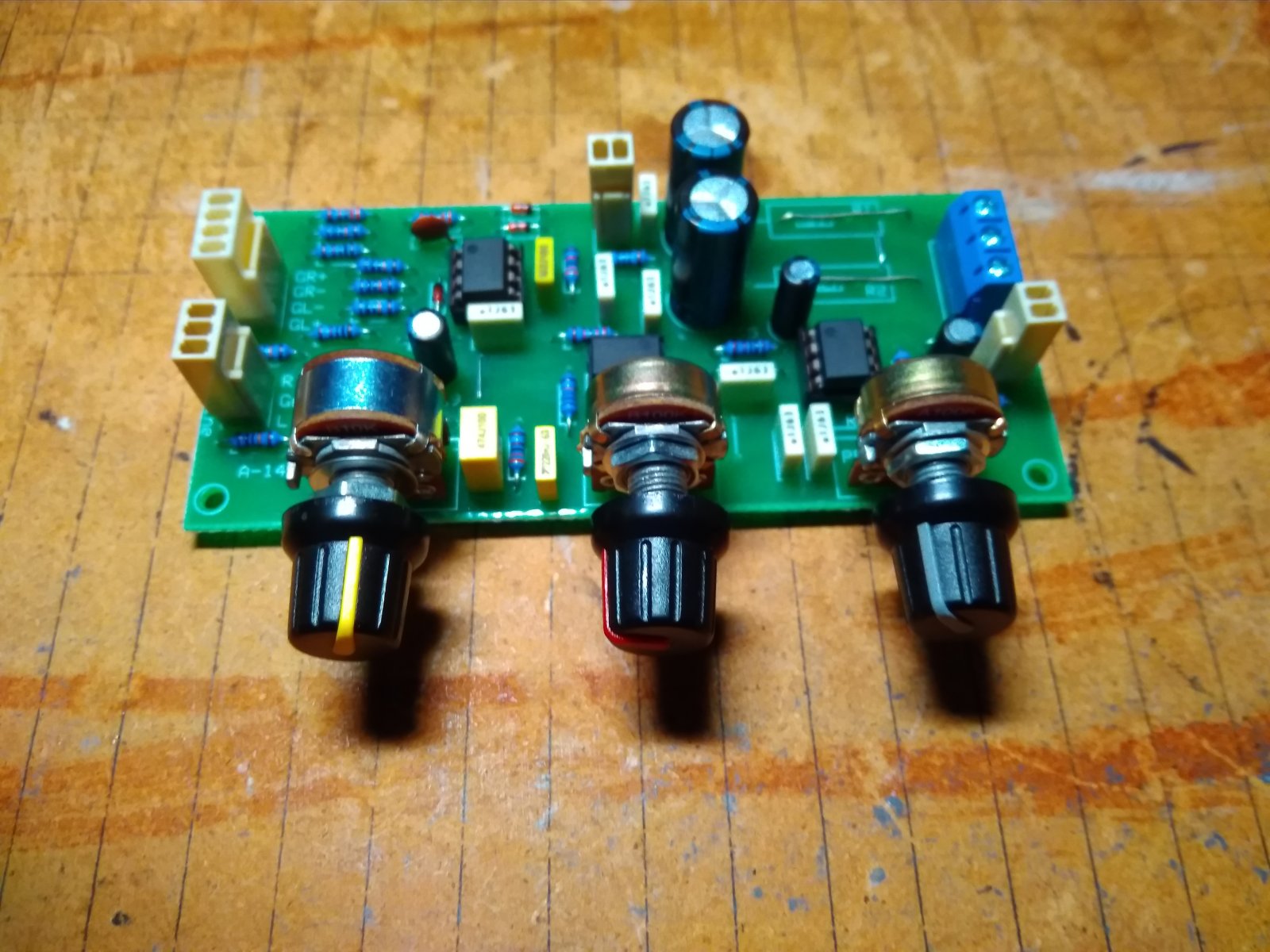

Filtr i Apo gotowe :)

[Adzik94]

Z tym APO to możesz mieć problem. Musisz doszukać się które rezystory trzeba zmienić bo oryginalnie jest ustawiona bardzo dużą czułość i układ jest załączony prawie cały czas.
Napisz do Advance emaila. Jak odpiszą które wartości zmienić to wrzucił to odpowiedz inni też skorzystają.

[Tanner]

Sprawdź najpierw w praktyce bo ja nie wiedziałem o tej przypadłości i już któryś rok śmiga mi bez problemu. Ale może coś się zmieniło przy nowych partiach.

[Meteo]

Z tym APO to możesz mieć problem. Musisz doszukać się które rezystory trzeba zmienić bo oryginalnie jest ustawiona bardzo dużą czułość i układ jest załączony prawie cały czas.
Napisz do Advance emaila. Jak odpiszą które wartości zmienić to wrzucił to odpowiedz inni też skorzystają.

Zobaczę jak będę odpalał moduły :)

[Meteo]

To kontynuujemy :)

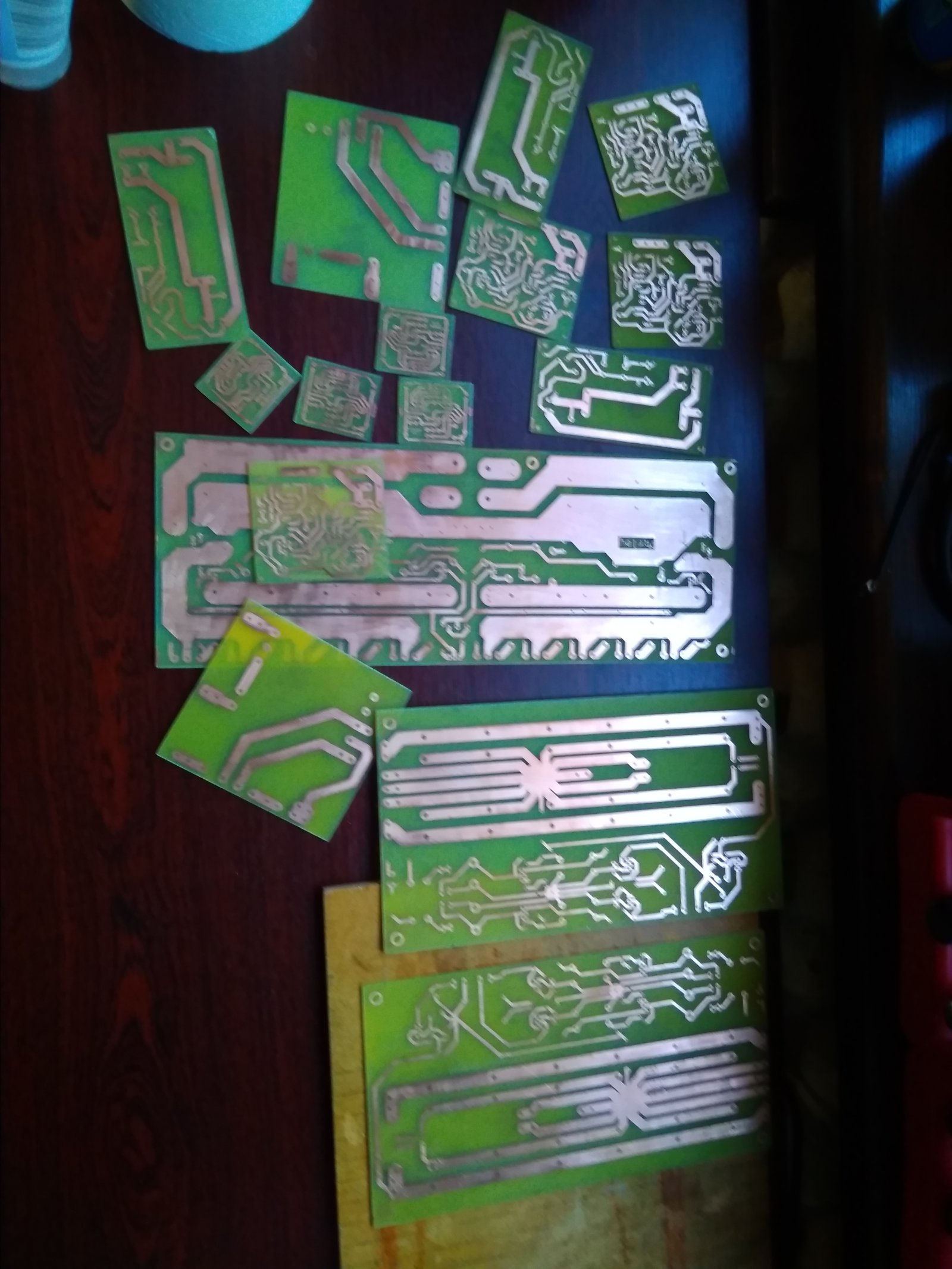

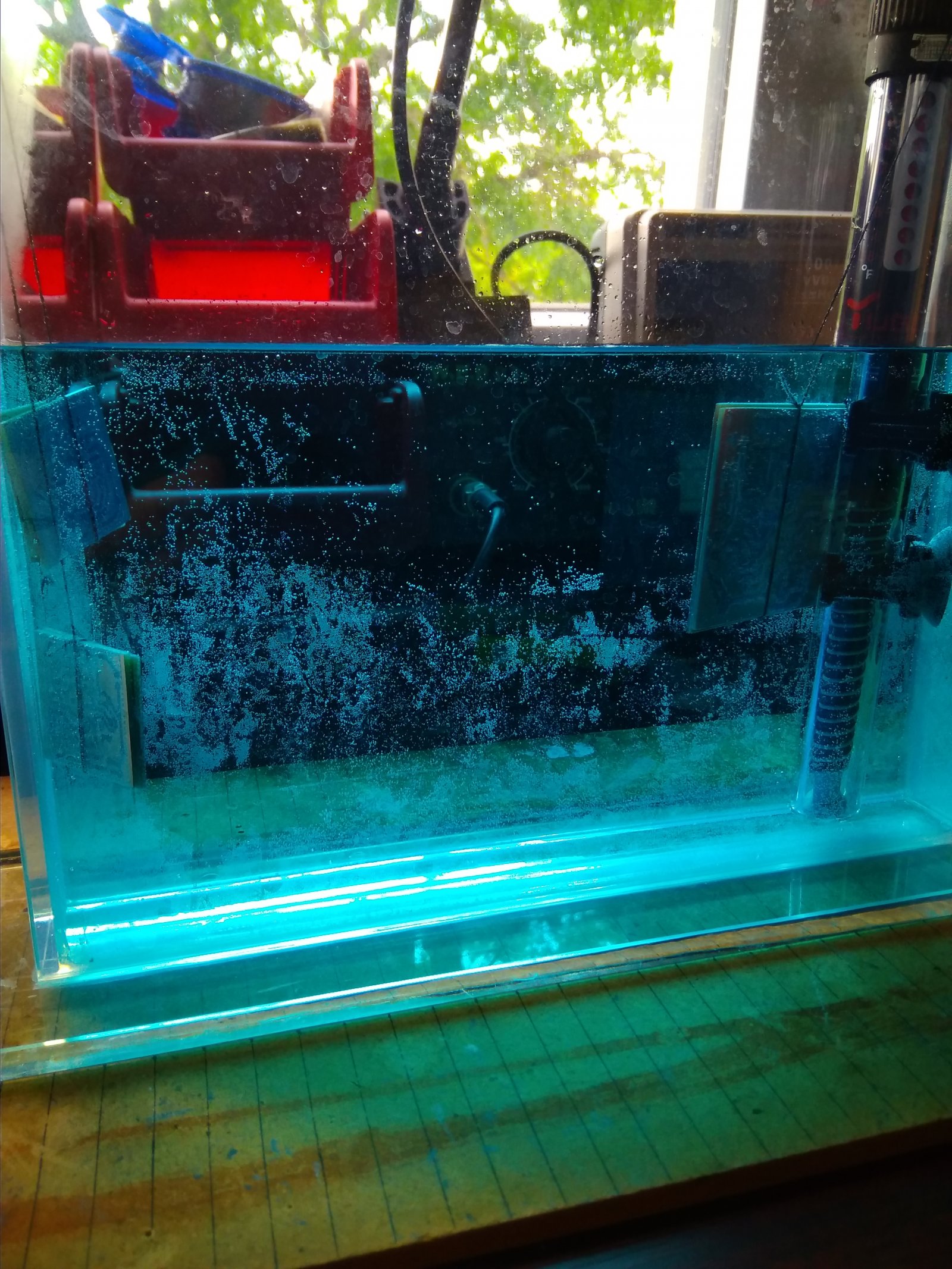

Oczywiście trochę więcej trawiłem, ale to na inną chwilę będzie:

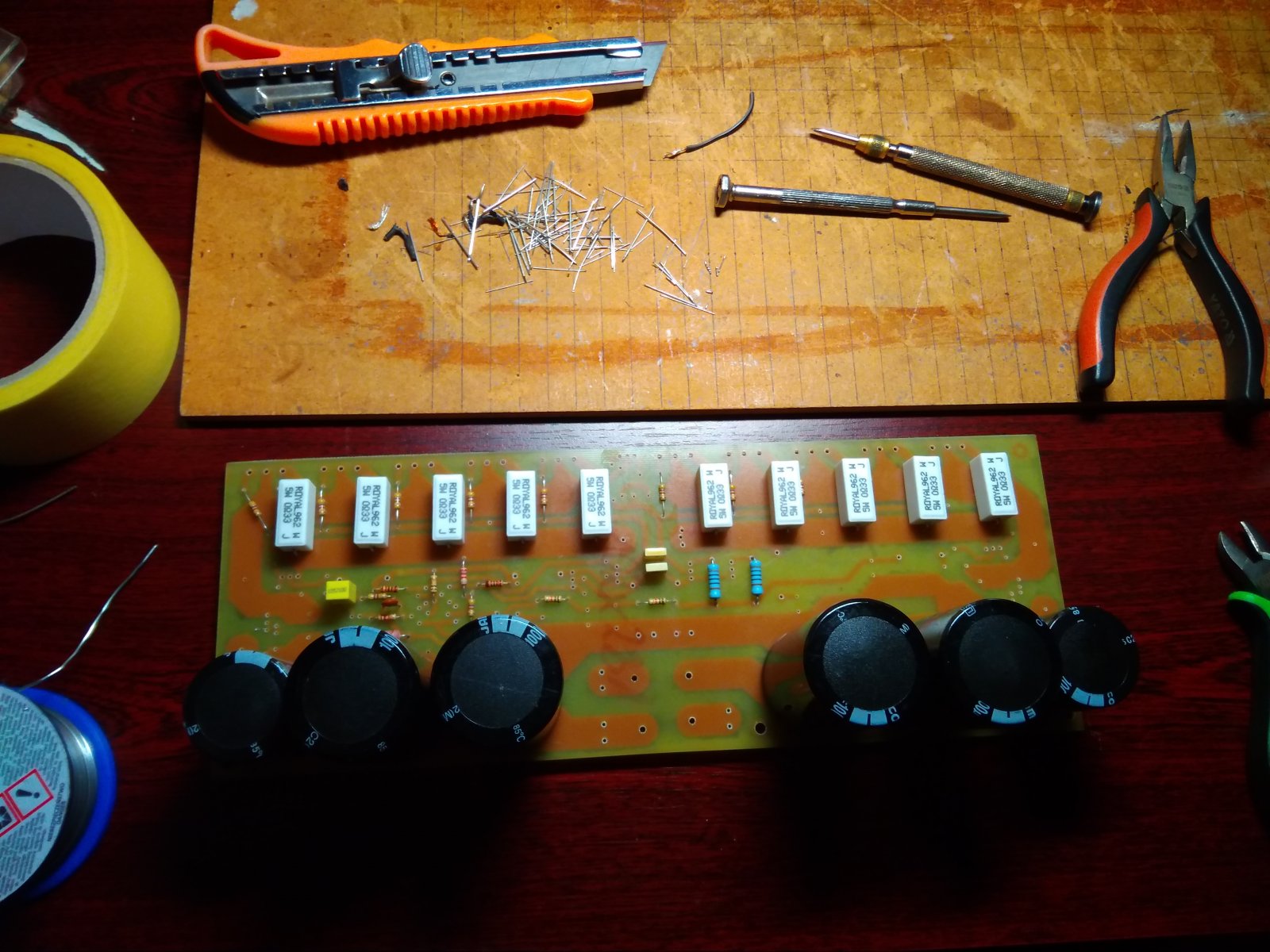

Wzmacniacz prawie cały polutowany:

Teraz szukam blachy alu jak najtaniej, wychodzi ok 30zł brutto za wymiar 300x400.

[Meteo]

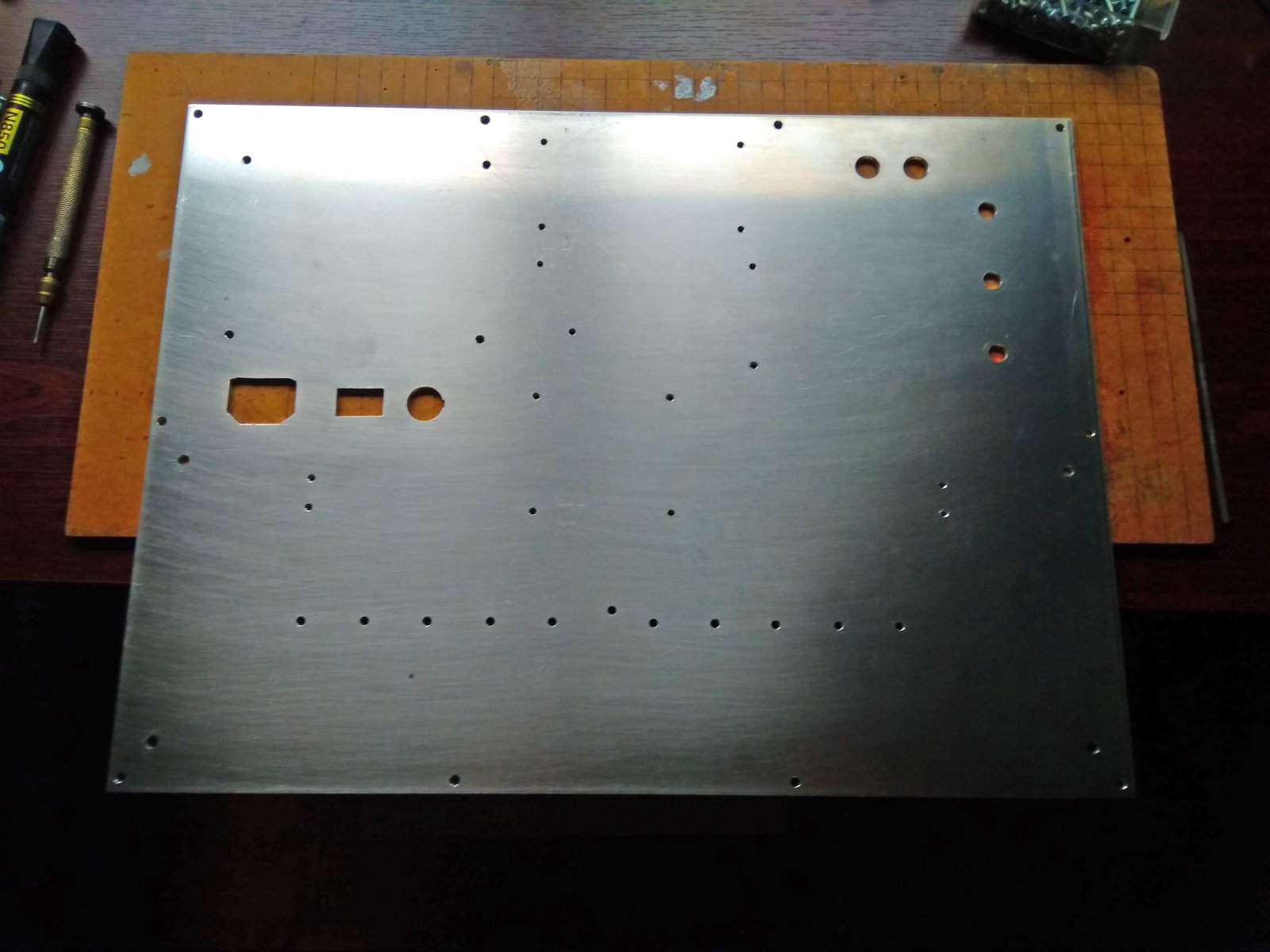

Blacha, jest, przymiarki są, w następnym tygodniu dotrze radiator :)

W między czasie kupiłem trochę materiału Mdf:

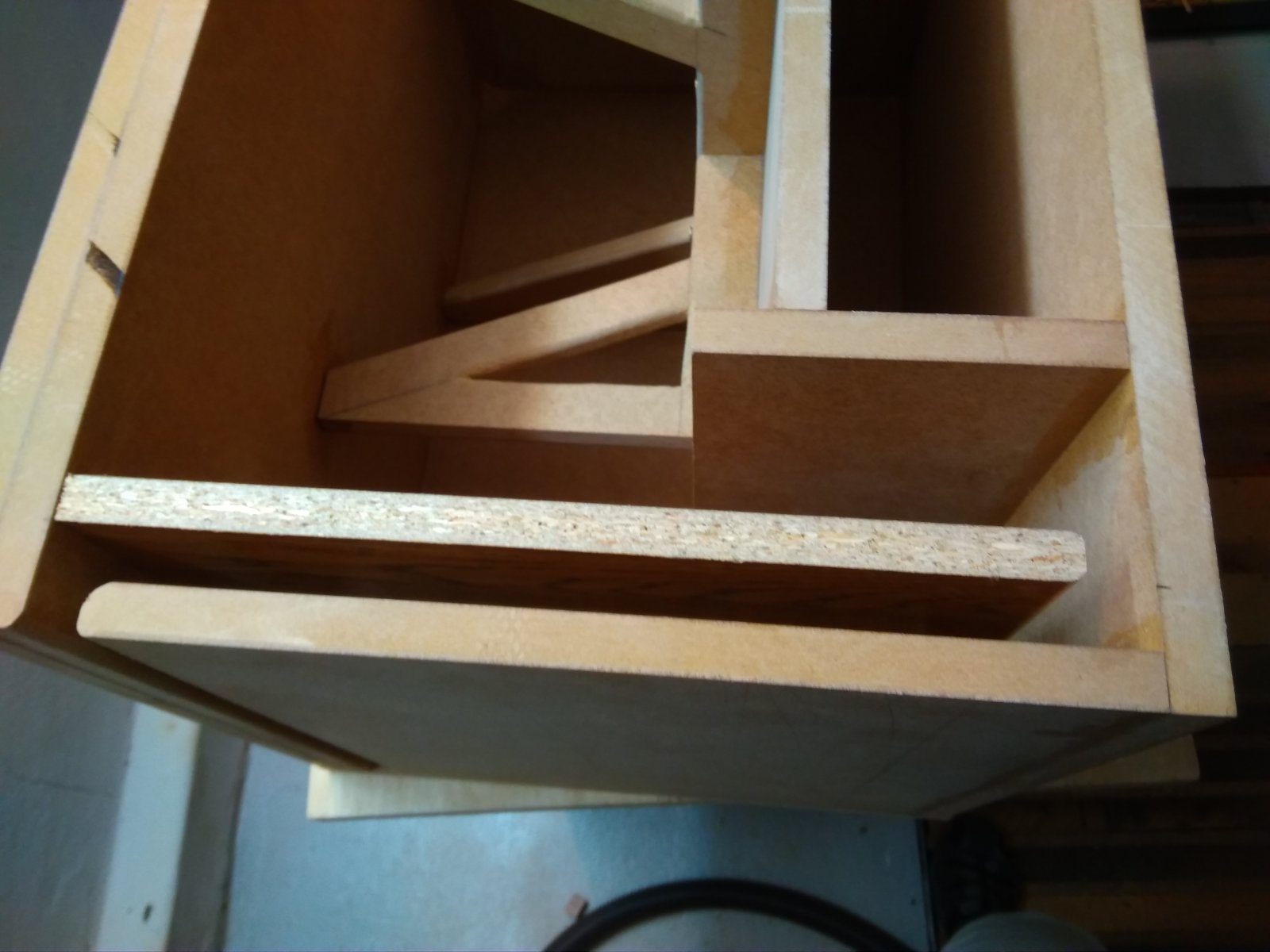

Front podwójny:

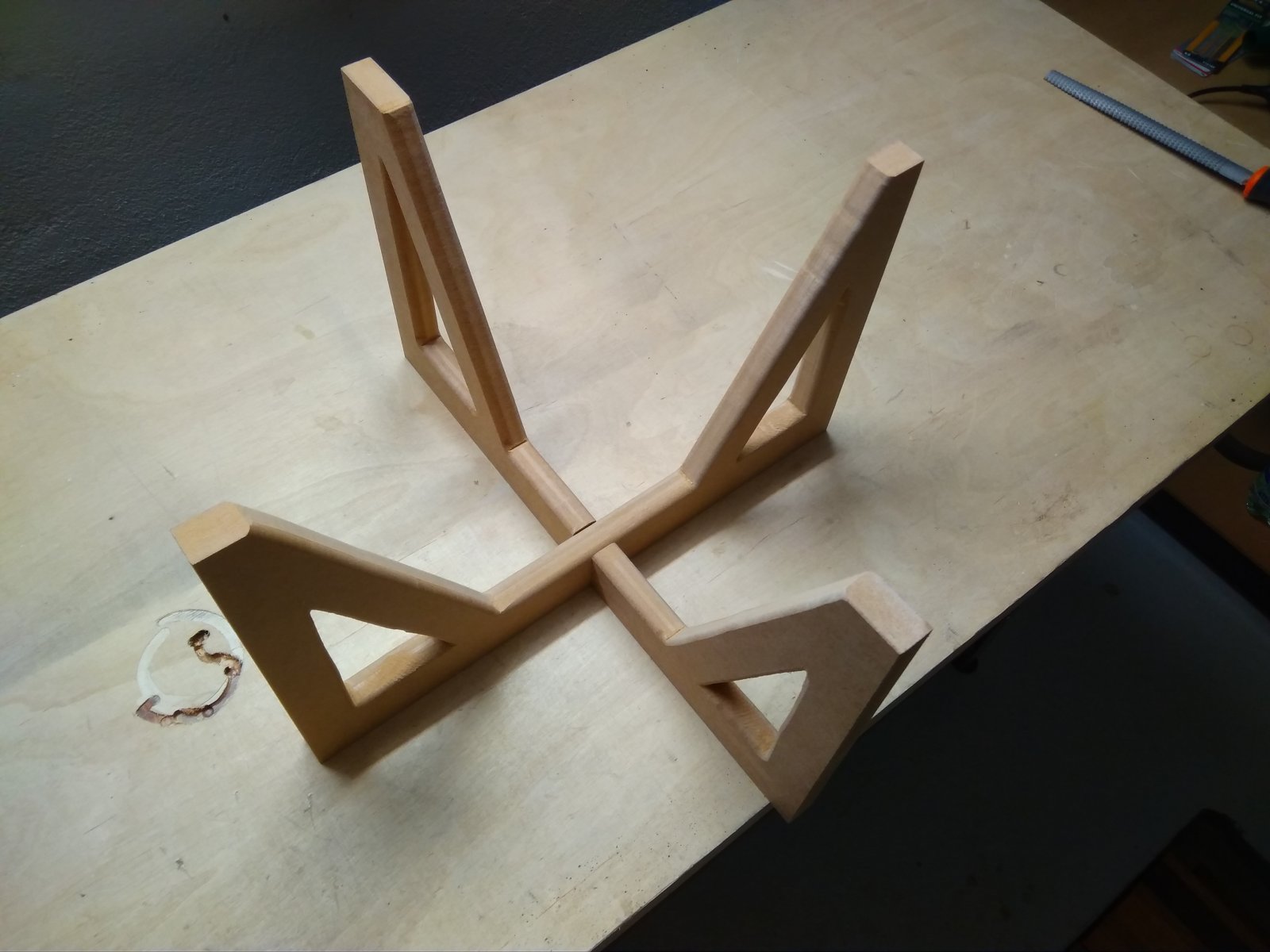

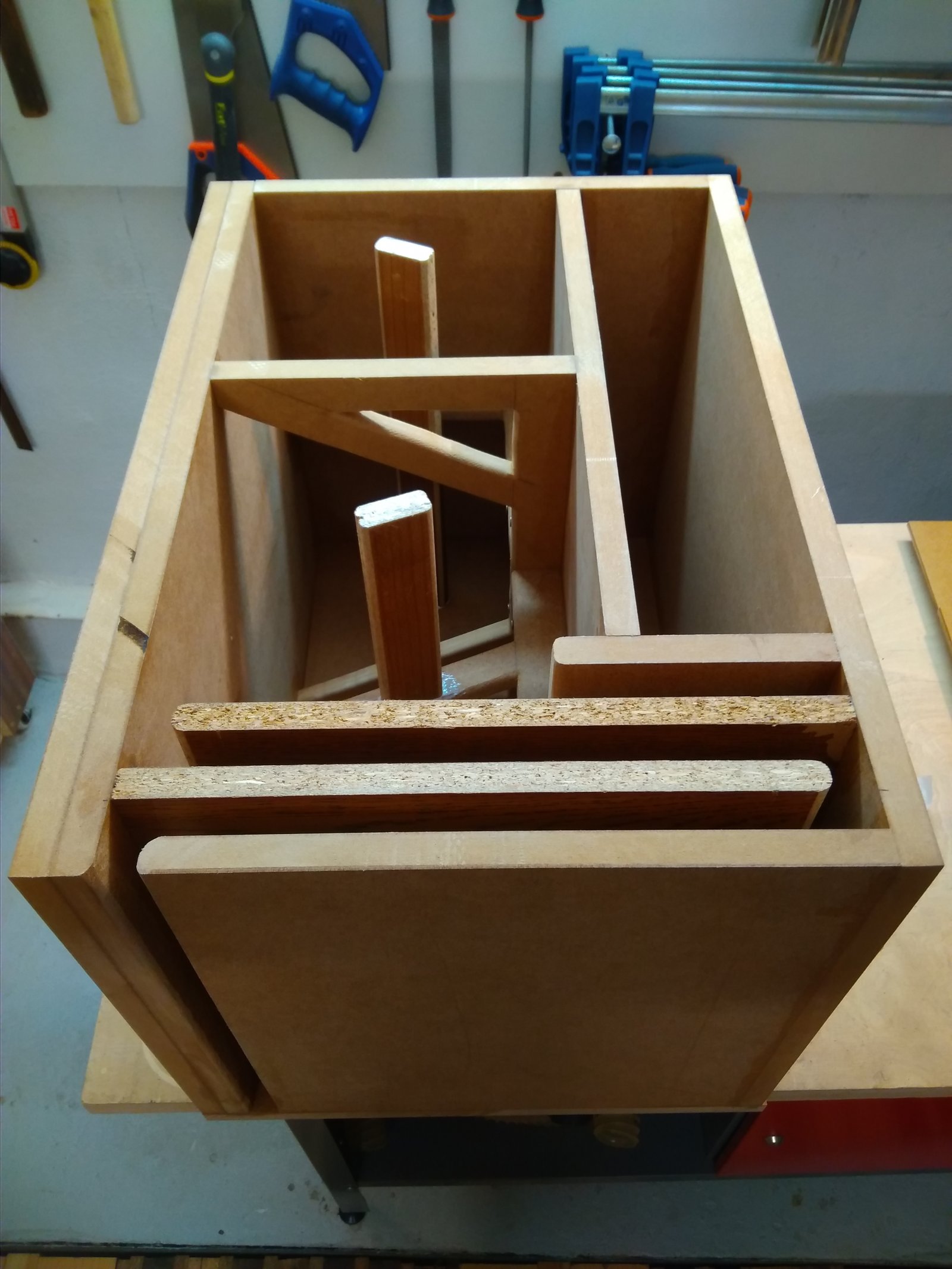

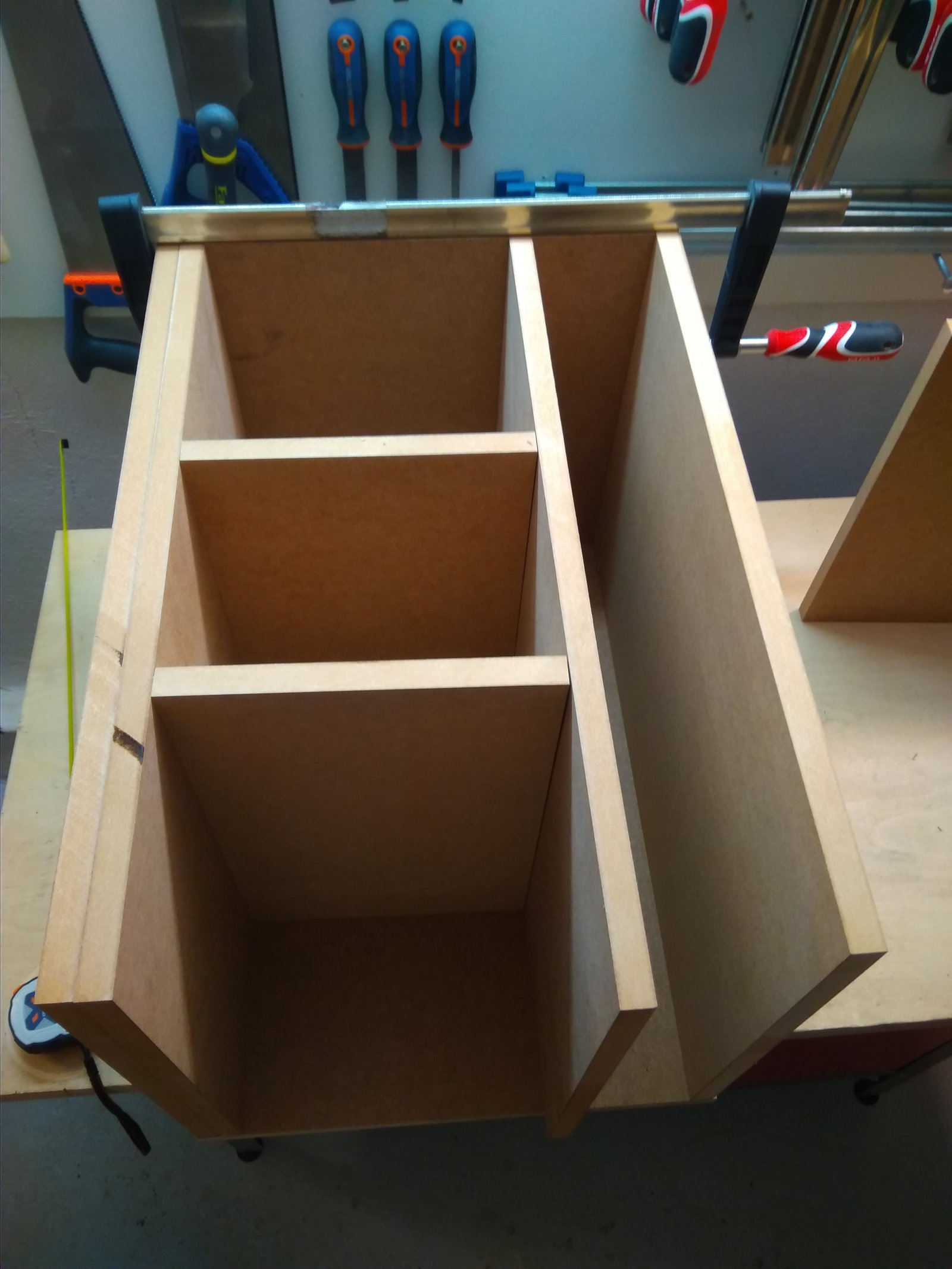

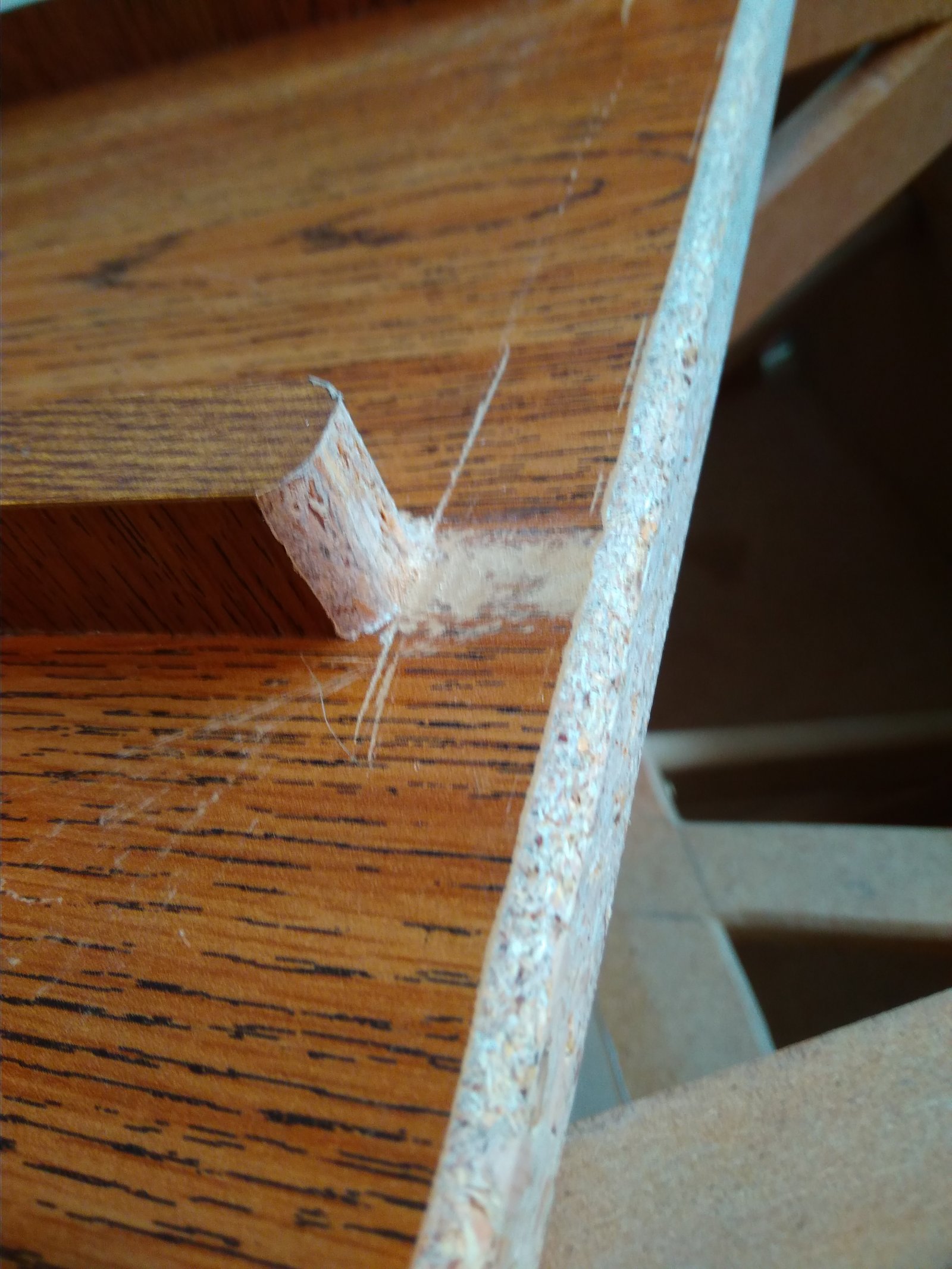

Trochę wzmocnień, ale będzie więcej:

[Meteo]

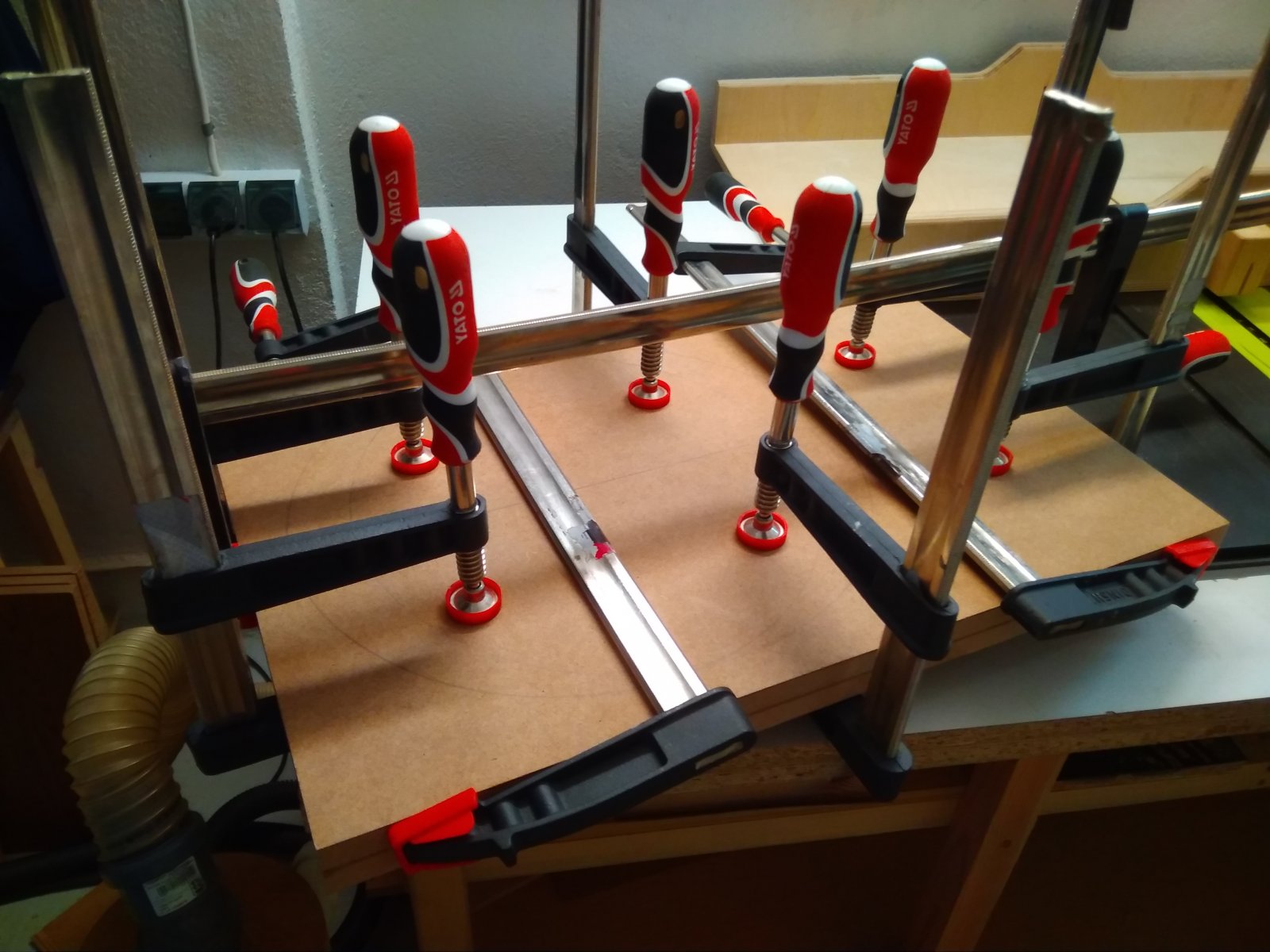

Kleimy dalej:

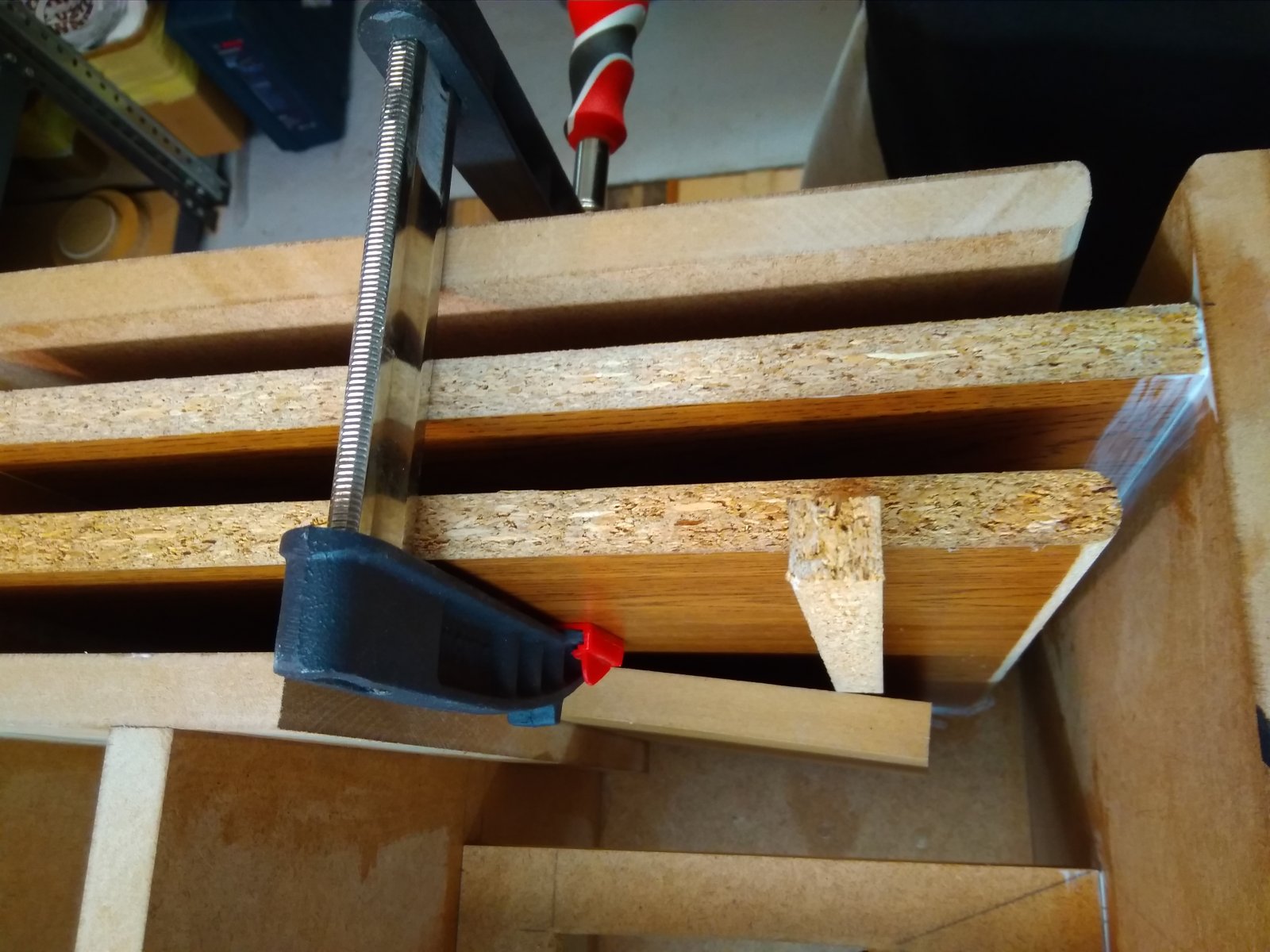

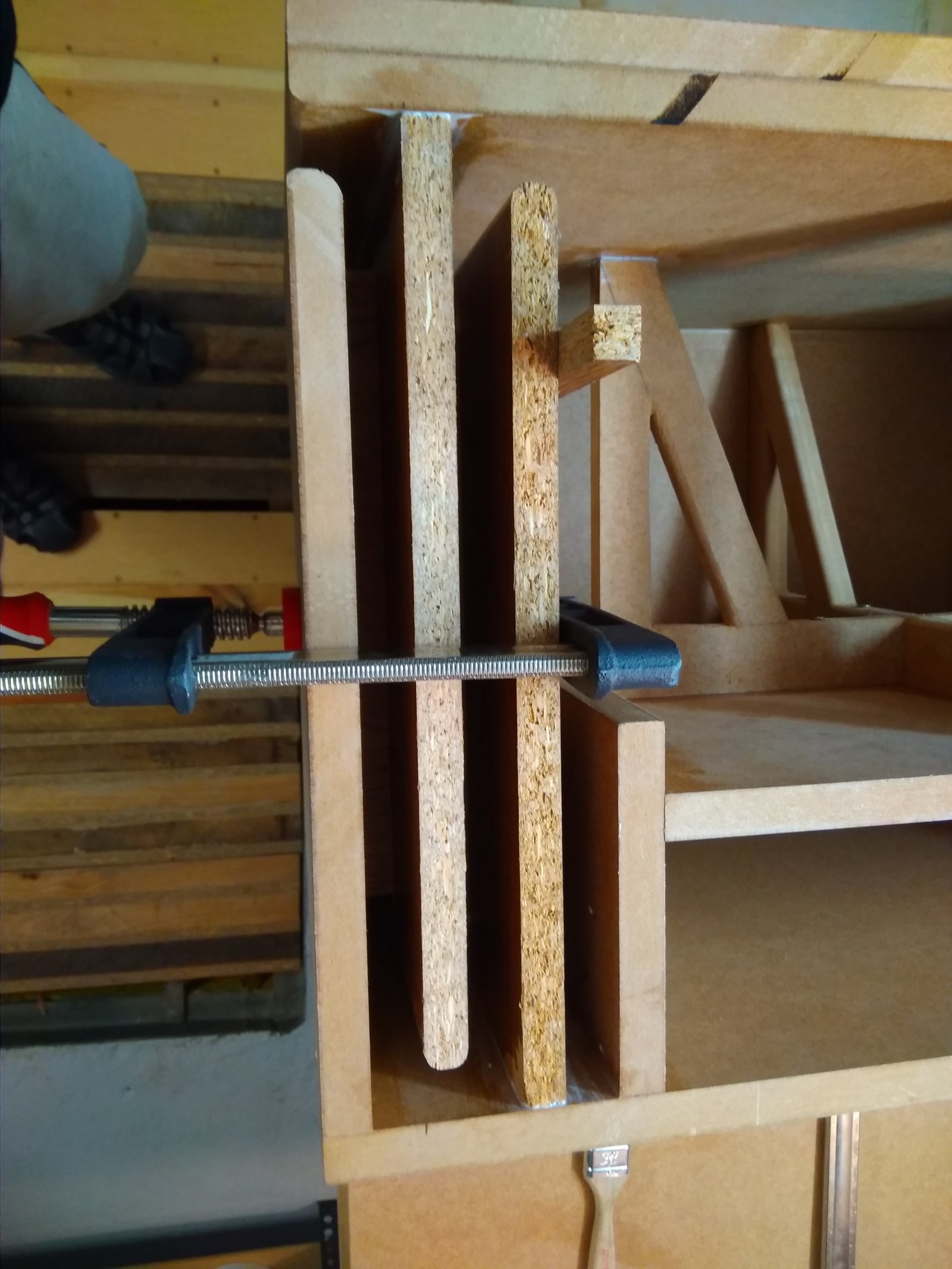

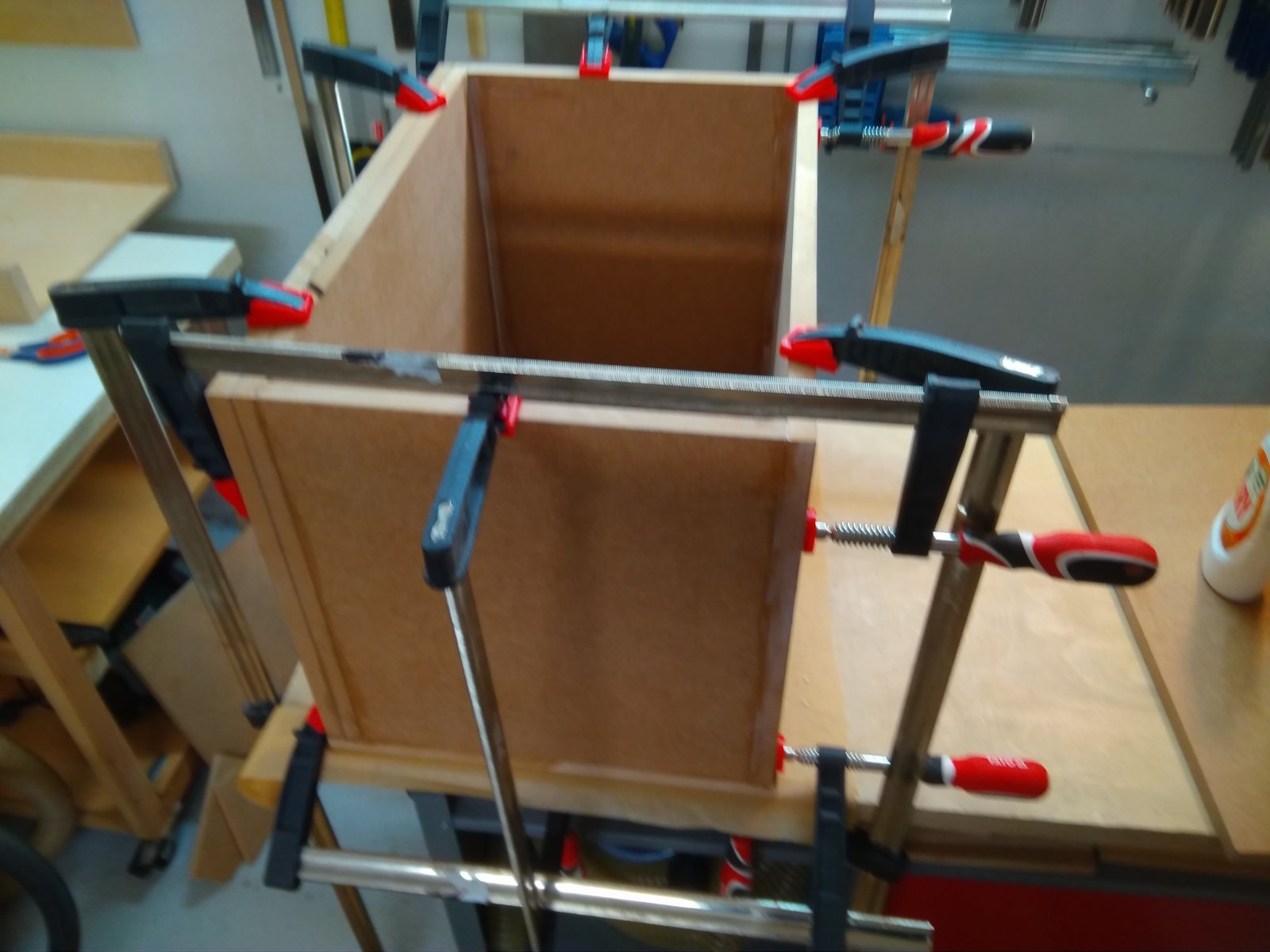

Wzmocnienie tunelu i jednocześnie dystans

[Meteo]

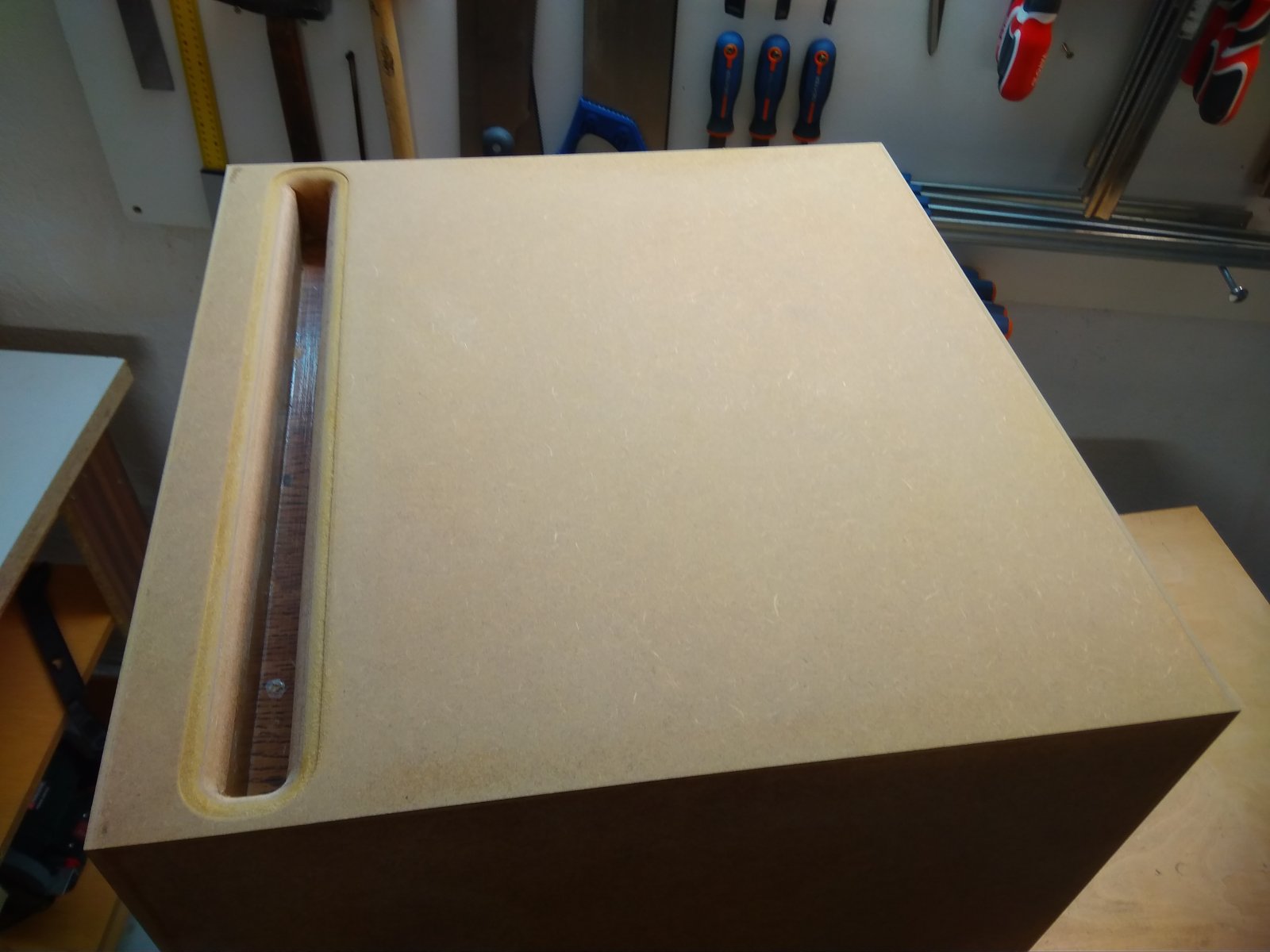

BR wyfrezowany:

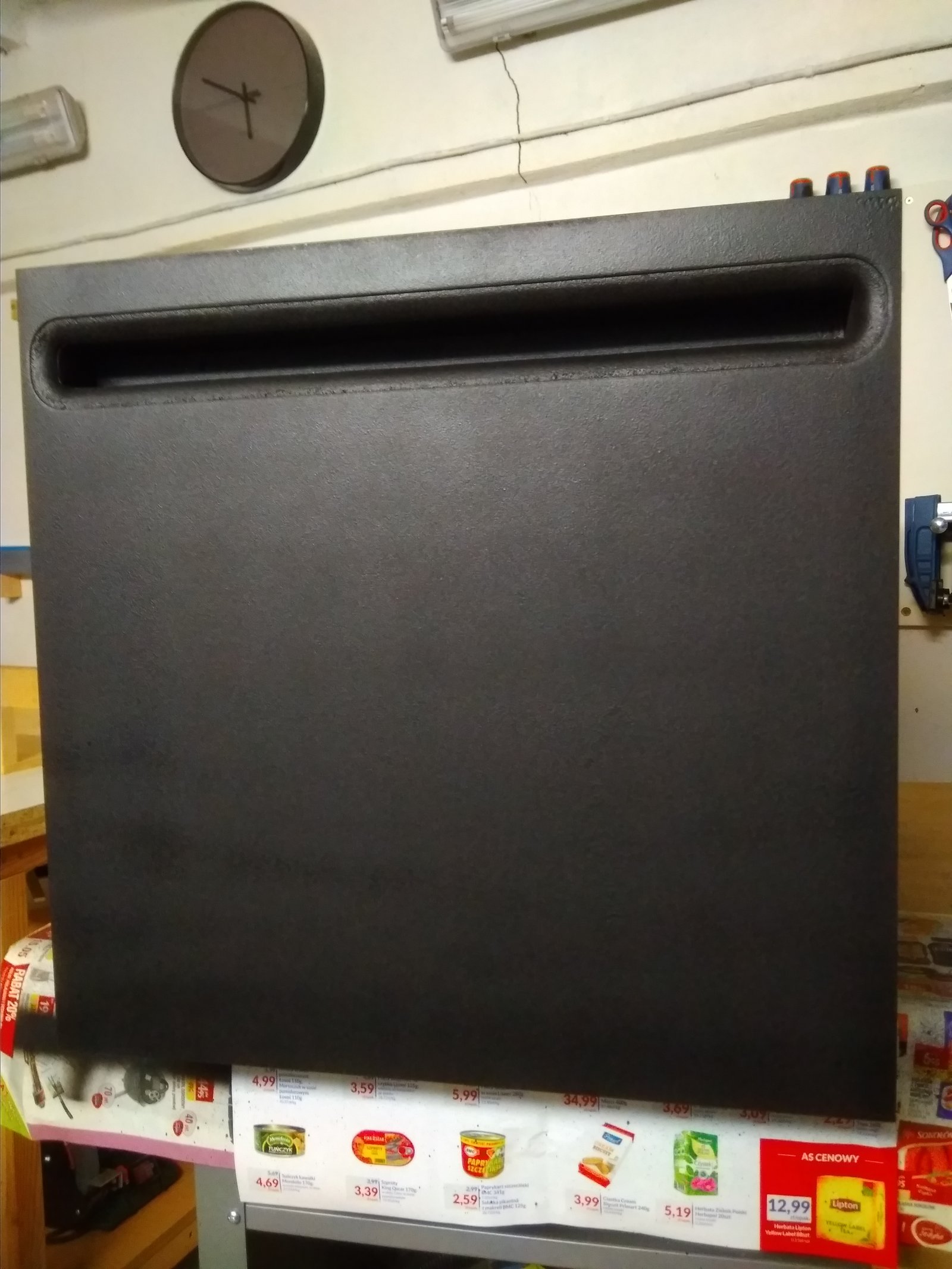

Od spodu pomalowałem sprayem czarnym strukturalnym, i tak tego nikt nie będzie widział:

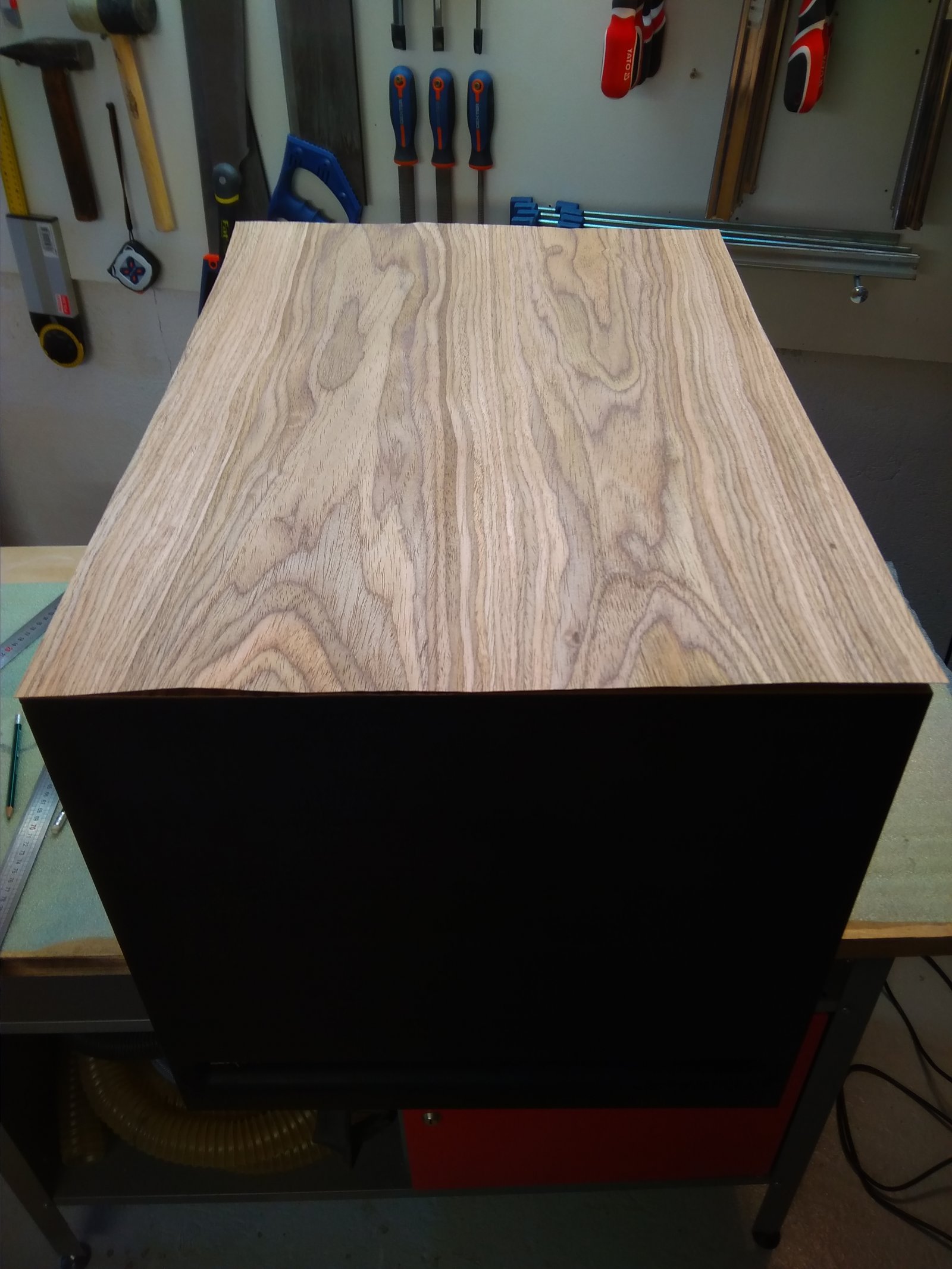

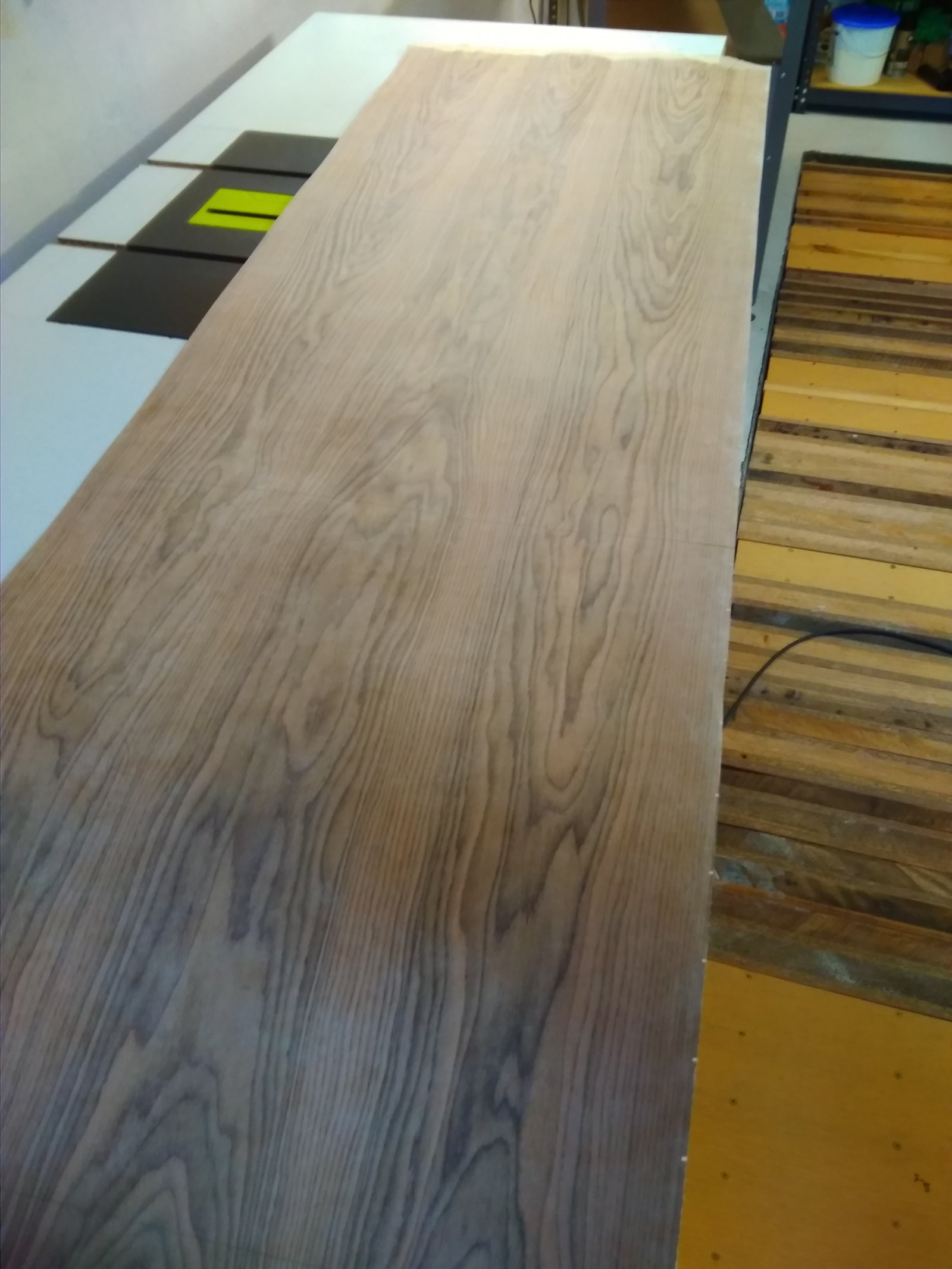

Fornir dotarł i został zgrubnie pocięty.

[Meteo]

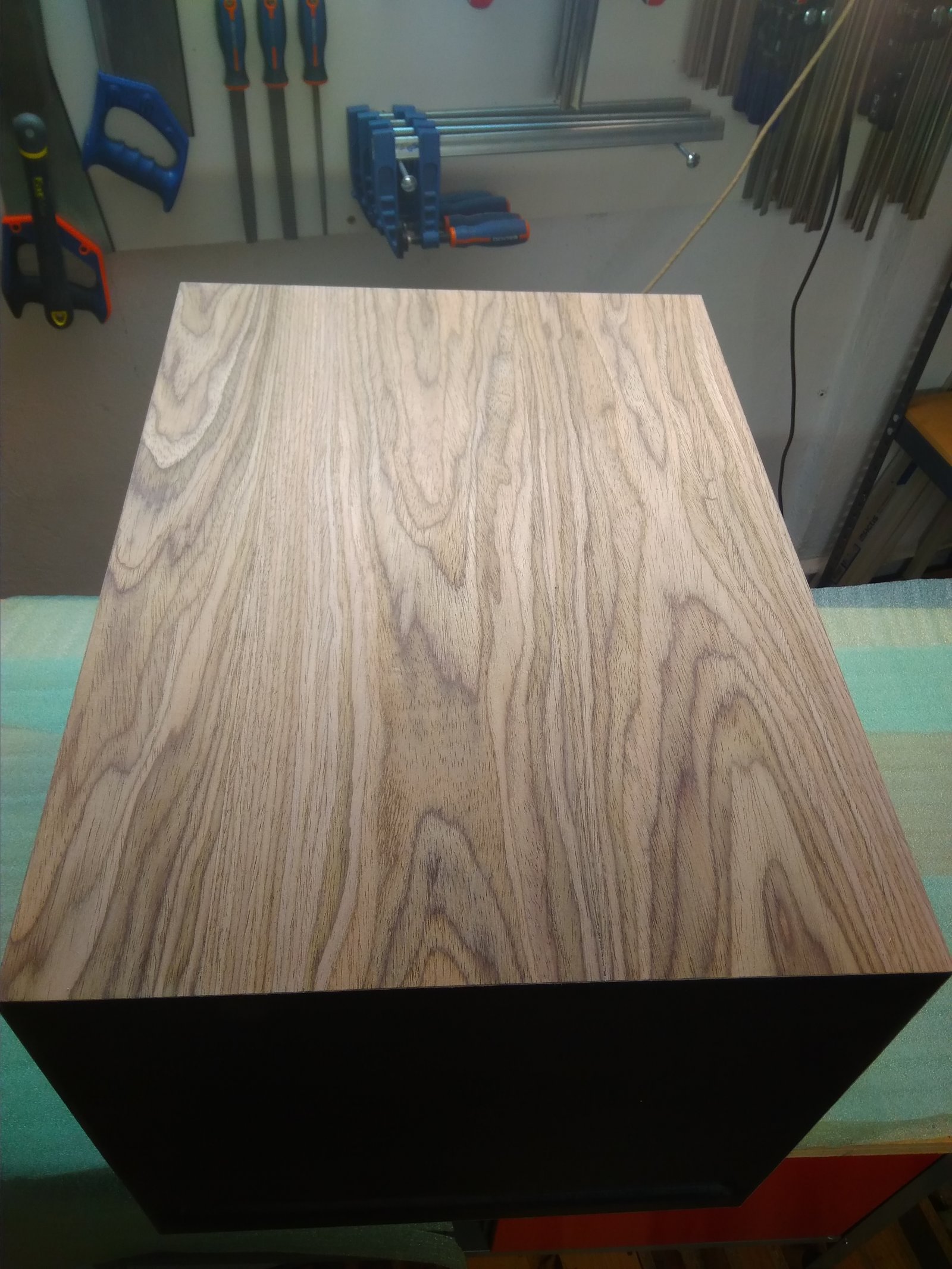

Tutaj łączą się 3 liście forniru, różne resztki bez składu i ładu, czyli fornir z tyłu gdzie będzie panel :)

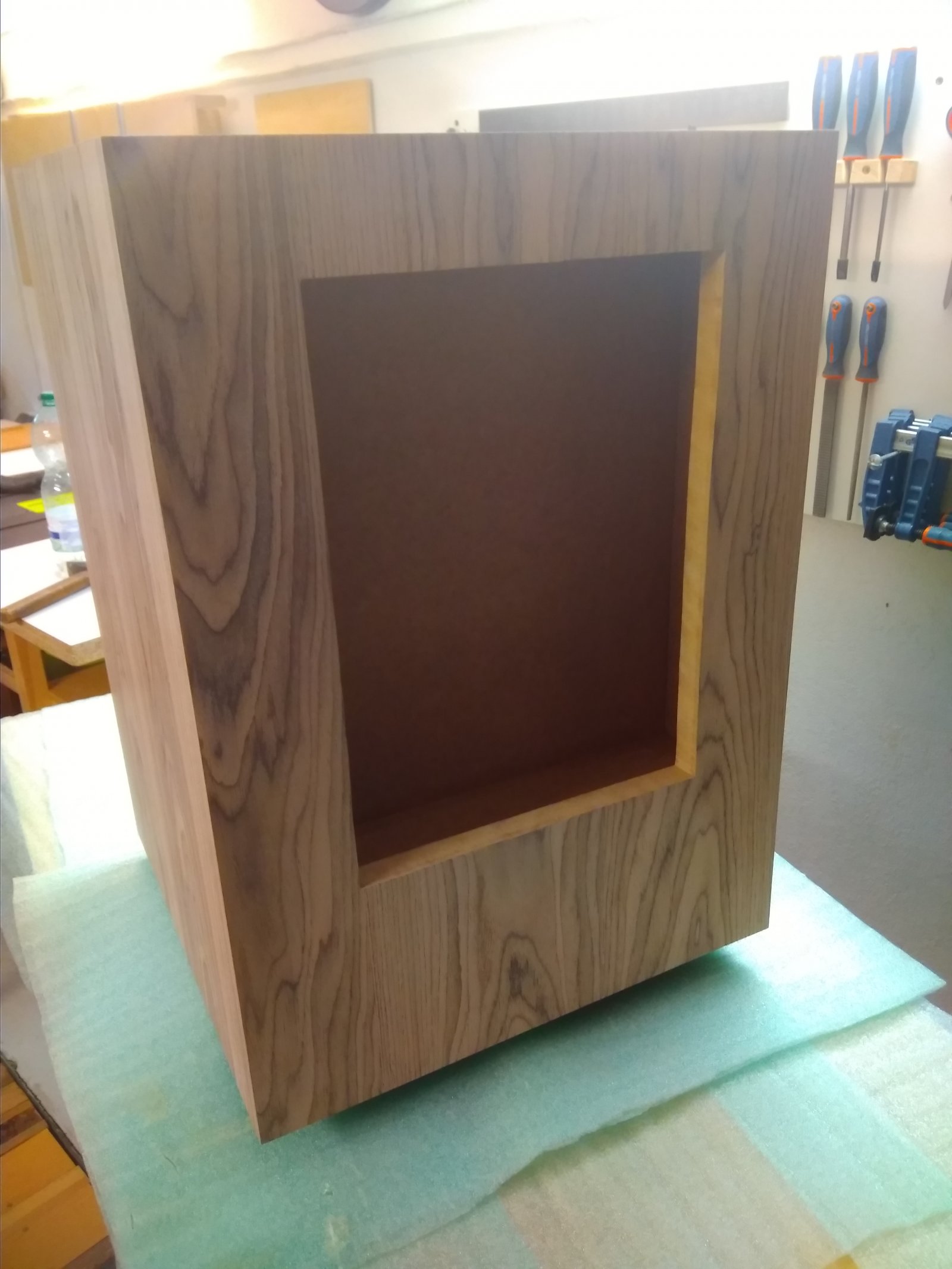

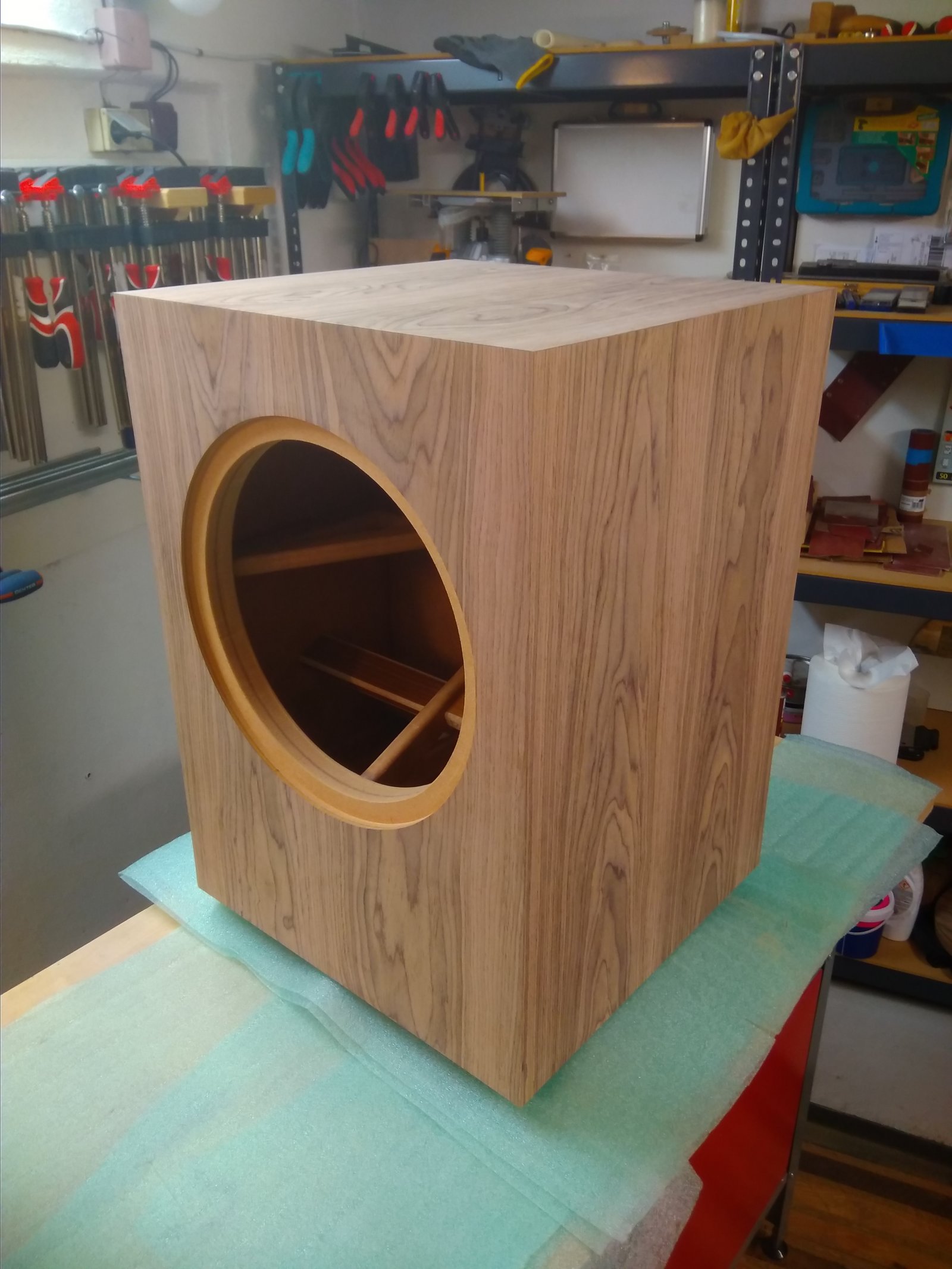

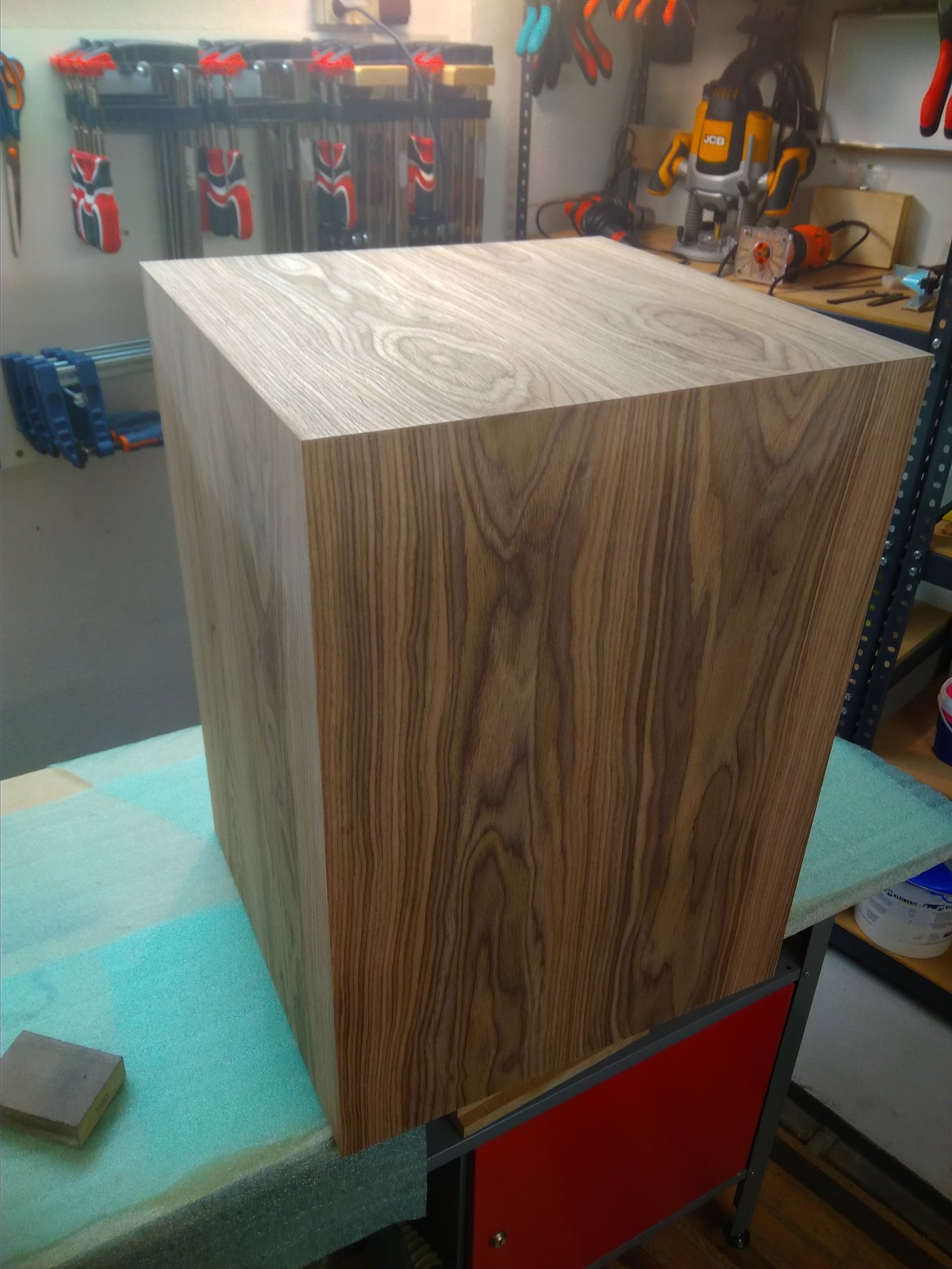

Ofornirowane :)

I na koniec otwory techniczne xD

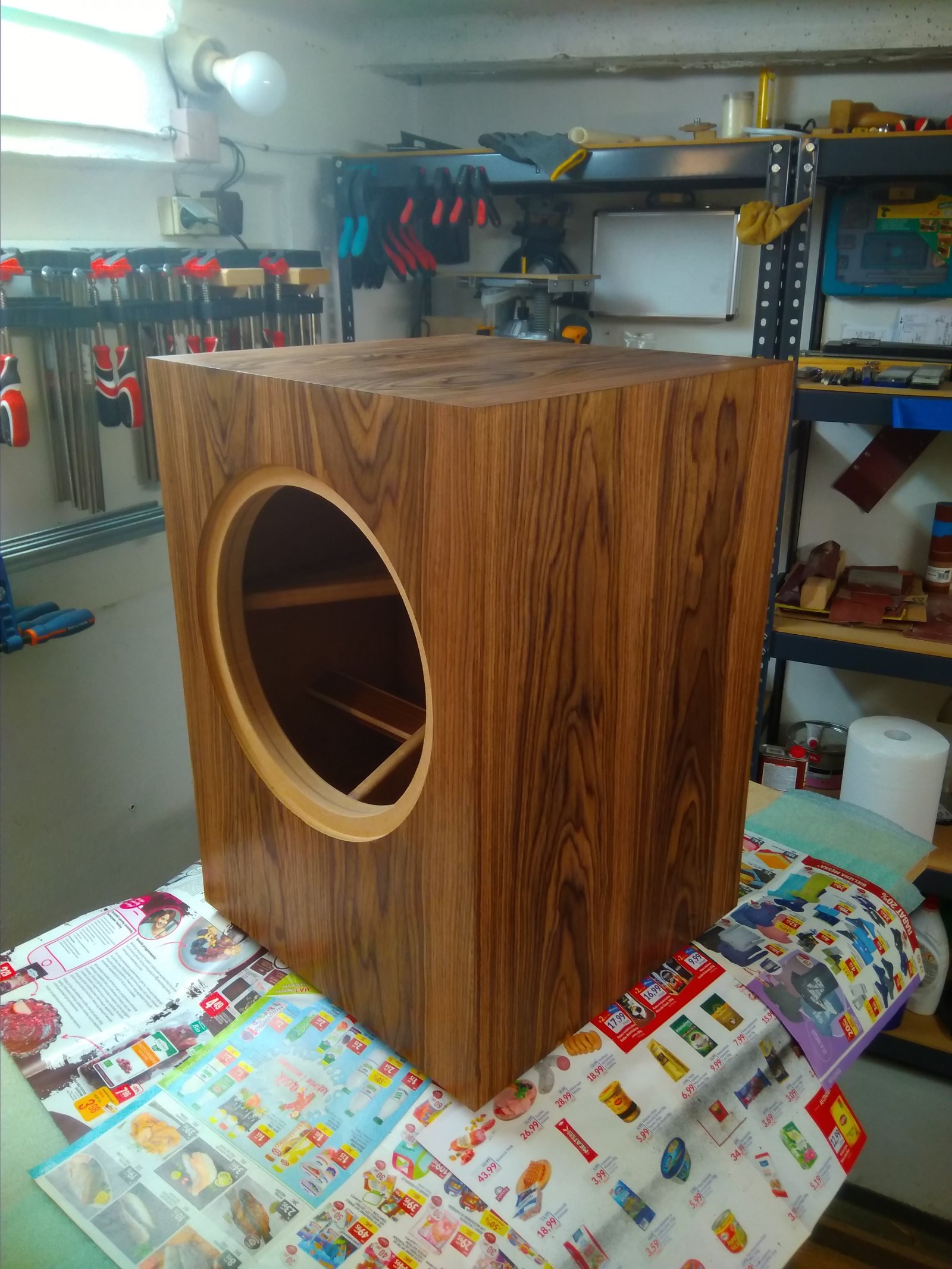

Osmo pierwsza warstwa:

[marian]

Tutaj łączą się 3 liście forniru

Elegancko :)

[Meteo]

Płyta wstępnie powiercona, gniazda powycinane:

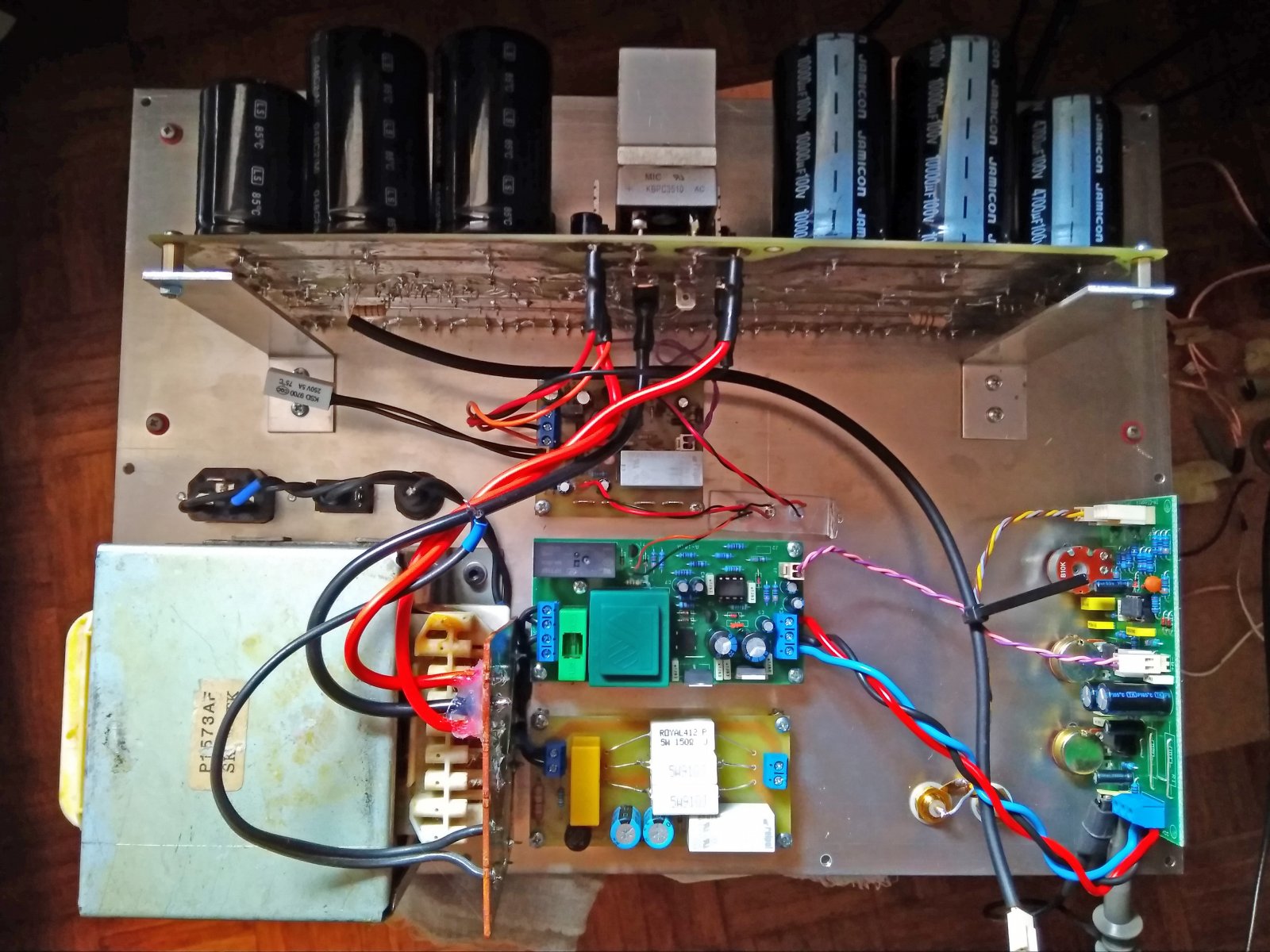

Na razie wszystkie kable zarobione, i powoli, zależnie od czasu, uruchamiam moduły:

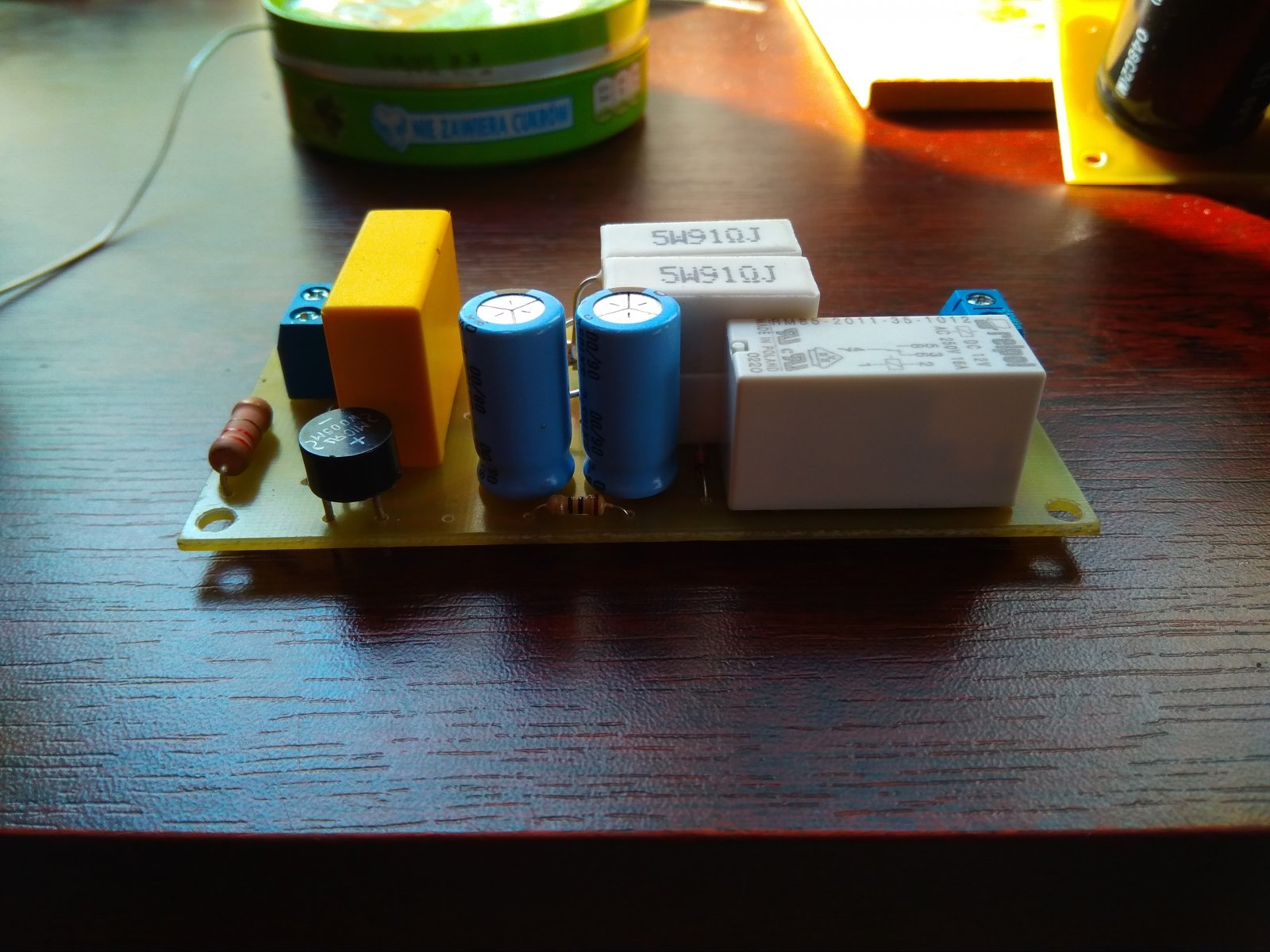

Softstart nie da się zepsuć przy lutowaniu, więc działa.
Filtr do subwoofera działa, zmieniłem wartości kondensatorów C11 i C10 na 180nF, odpowiadają za filtr subsonic, tak działa od ok 22hz, wg. oryginału C11 i C10 100nF, czyli ok 33Hz. Jak odkręcimy na max górne odcięcie filtra, to od ok 120Hz amplituda wzmacniania spada, teoretycznie powinno być powyżej 150Hz, ale to nie przeszkadza.

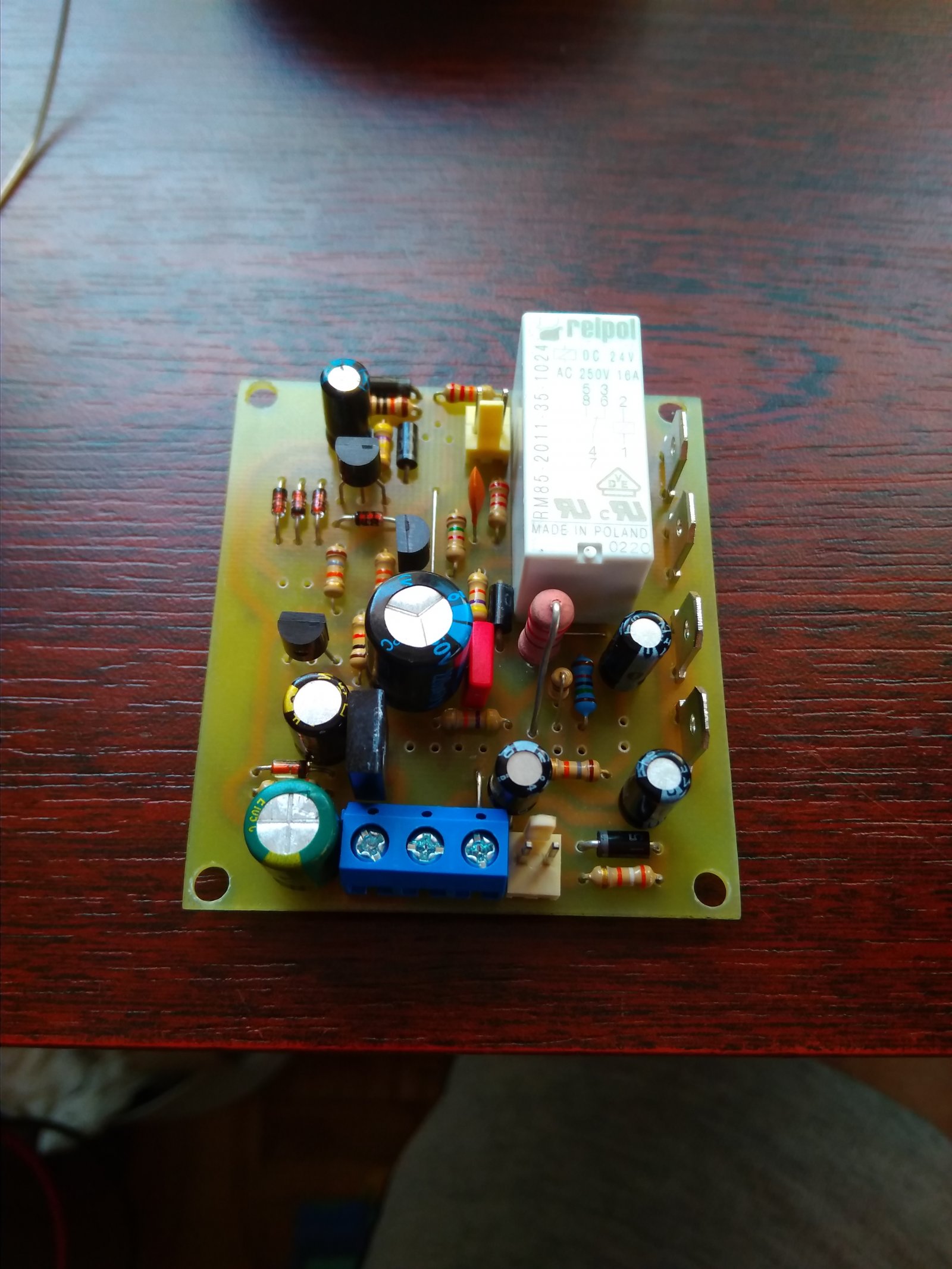

APO działa poprawnie, zmieniłem czas wyłączenia na ok5 min, czyli zmiana rezystora R9 z 1,3Mohm, na 1,5Mohm. Co do czułości to puki co się nie wypowiem, wyjdzie w czasie, dotknięciem palcem wejścia układ się załącza.

[ruffpl]

Co to za fornir? Jakiś dąb, oliwa czy coś?

[Meteo]

Co to za fornir? Jakiś dąb, oliwa czy coś?

Orzech sycylijski

[Meteo]

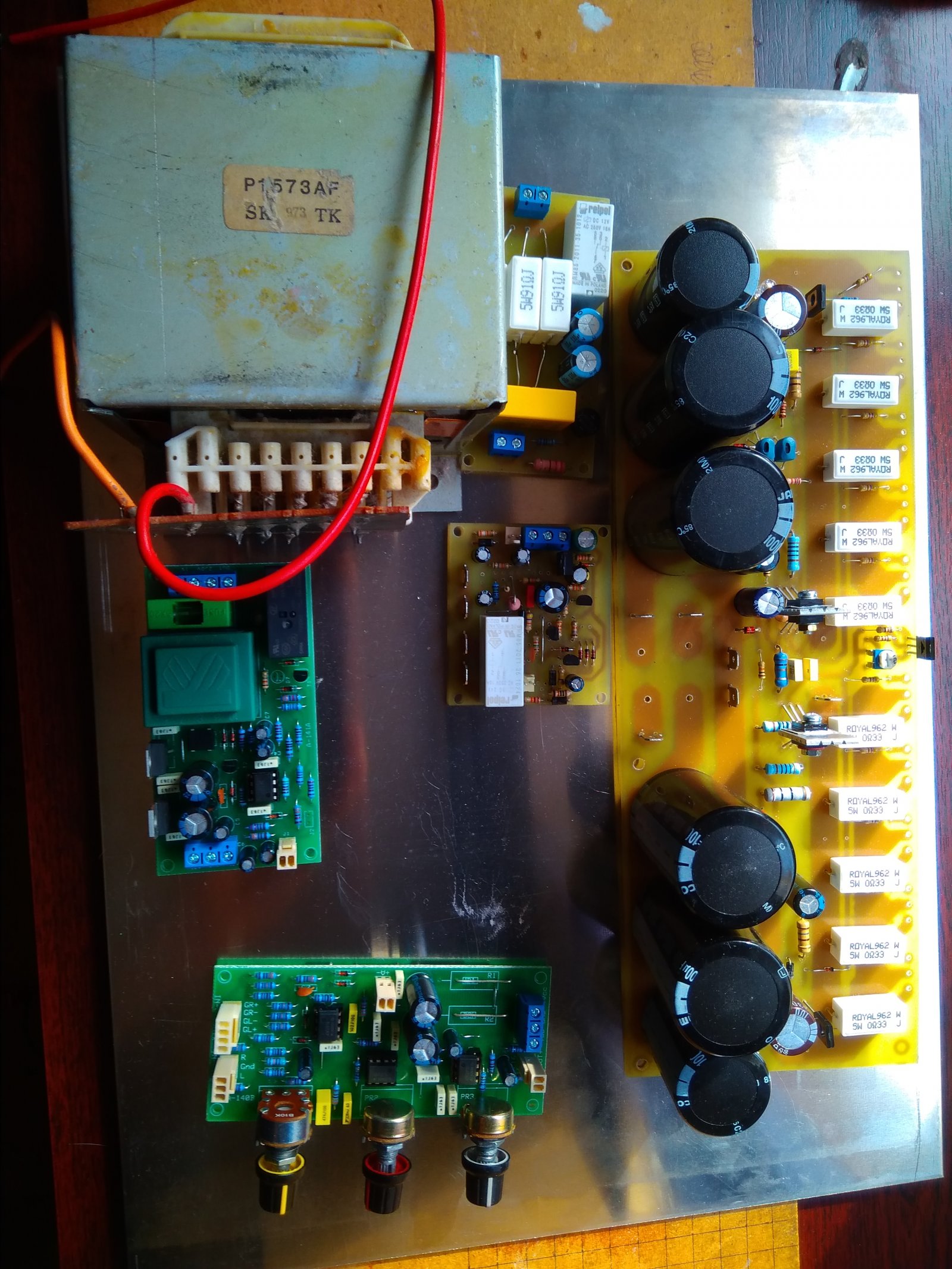

Wzmacniacz przeszedł próbę działania, i mocy.
Tak się zastawiam co robić dalej.
Co do trafa, daje ono +- 68V, były chyba różne napięcia w sharp 7700, na necie da się znaleźć że powinno mieć ok 53Vac, mój ma 48Vac.
Moc jaką oddaje wzmacniacz na sztucznym obciążeniu:
16ohm ok 95W
8ohm ok 162W
4ohm ok 290W
Chyba zostaje mi znaleźć inne trafo, mocy powyżej 600VA i +- 2x57Vac, myślałem by wykorzystać to co mam, ale jednak nie jest wystarczające.

Zabezpieczenia działają, zwłaszcza clip indicator, led się świeci :)

[Meteo]

Tuż przed clipem, widać że głośniki jeszcze by zjadł trochę watów.

[toopcool]

Fotki z głośnikiem poprosimy !!
