Oznaczenia na schemacie zwrotnicy

[man252935]

Witajcie,
dopiero raczkuję w temacie elektroniki, akustyki i DIY audio, więc proszę o wyrozumiałość. :) Pomożecie w rozszyfrowaniu schematu zwrotnicy?
https://diyaudio.pl/i/14607/ptuopkqy...1371404953.jpg
Co znaczy oznaczenie opornika 4R3? Albo kondensatora 2u2? Są to jakieś skróty myślowe czy co? Jakie mają one mieć wartości w ohmach i pikofaradach?
Jakie konkretnie cewki, rezystory i kondensatory powinienem zamówić z POLINKU? http://polink.com.pl/pliki/cenniki/cennik_238.xls Jak możecie to podajcie numery indeksów z tego cennika. Czy rezystancja i typ cewki ma jakieś znaczenie, bo podana jest tylko wartość indukcyjności? Jako, że ma to być mój pierwszy projekt DIY audio (monitory na bazie przetworników STX-a, być może z późniejszą rozbudową do kina domowego 5.1) to poproszę o wersję budżetową.
Pozdrawiam i bardzo proszę o pomoc. :)

[wrotekpoz]

GDN 14-100-8-SCX oraz GDWK 10-200-8-PJ wg linku
http://diyaudio.pl/showthread.php/16...-jasiudj/page2

Cewka rdzeniowa 0,4 mH - 1840 CEWKA - 2 szt.
Cewka powietrzna 1,2 mH - 2302 CEWKA - 2 szt.
Cros-cap 2,2 uF - 400/2.20 - 2 szt.
MDL 10 uF - ELE-100V/10.00 - 2 szt.
Rezystora 4,3 ohm - CERMI 5/4.3 - 2 szt.
BR - RURA BASS900023 - 2 szt
Terminal - C2/GN/TER-716-2 - 2 szt.

[Kamil1000]

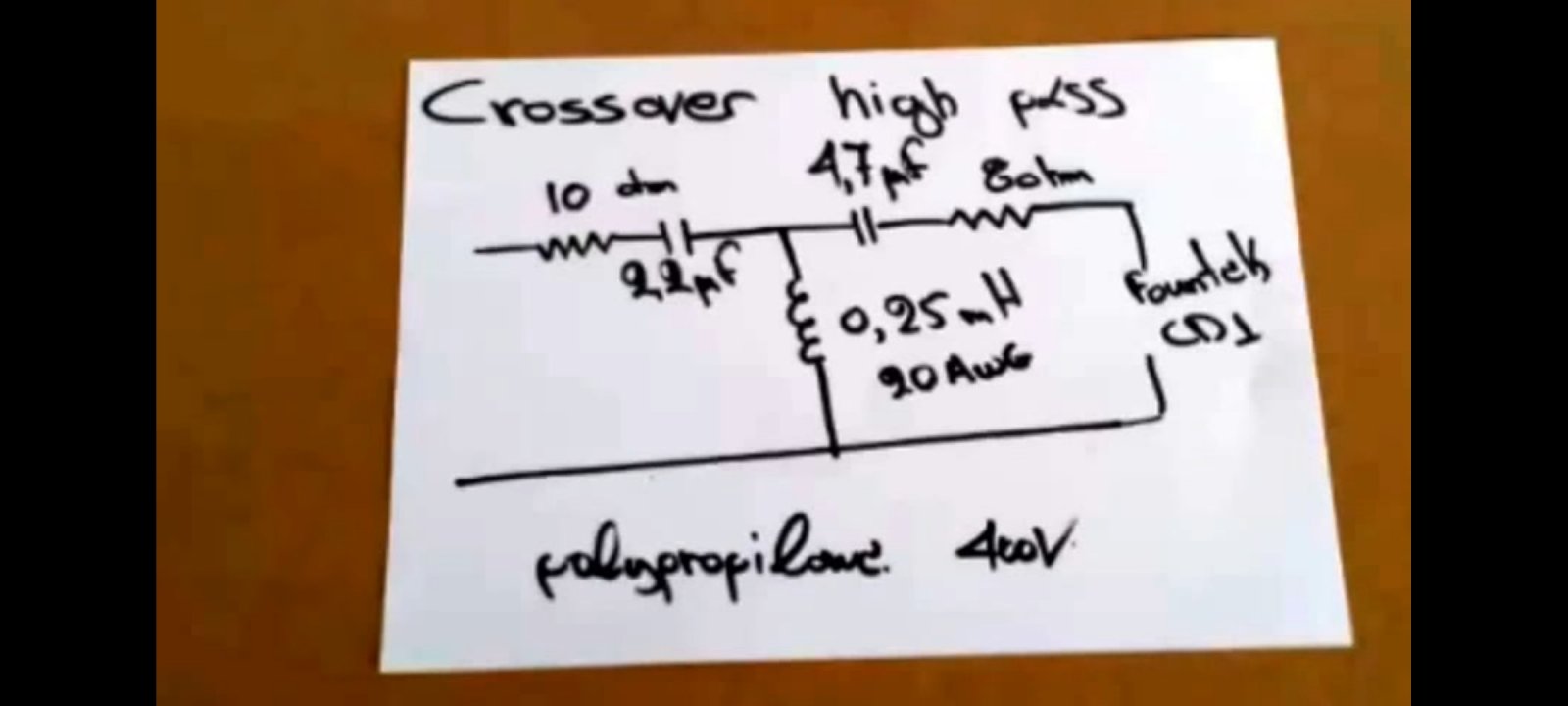

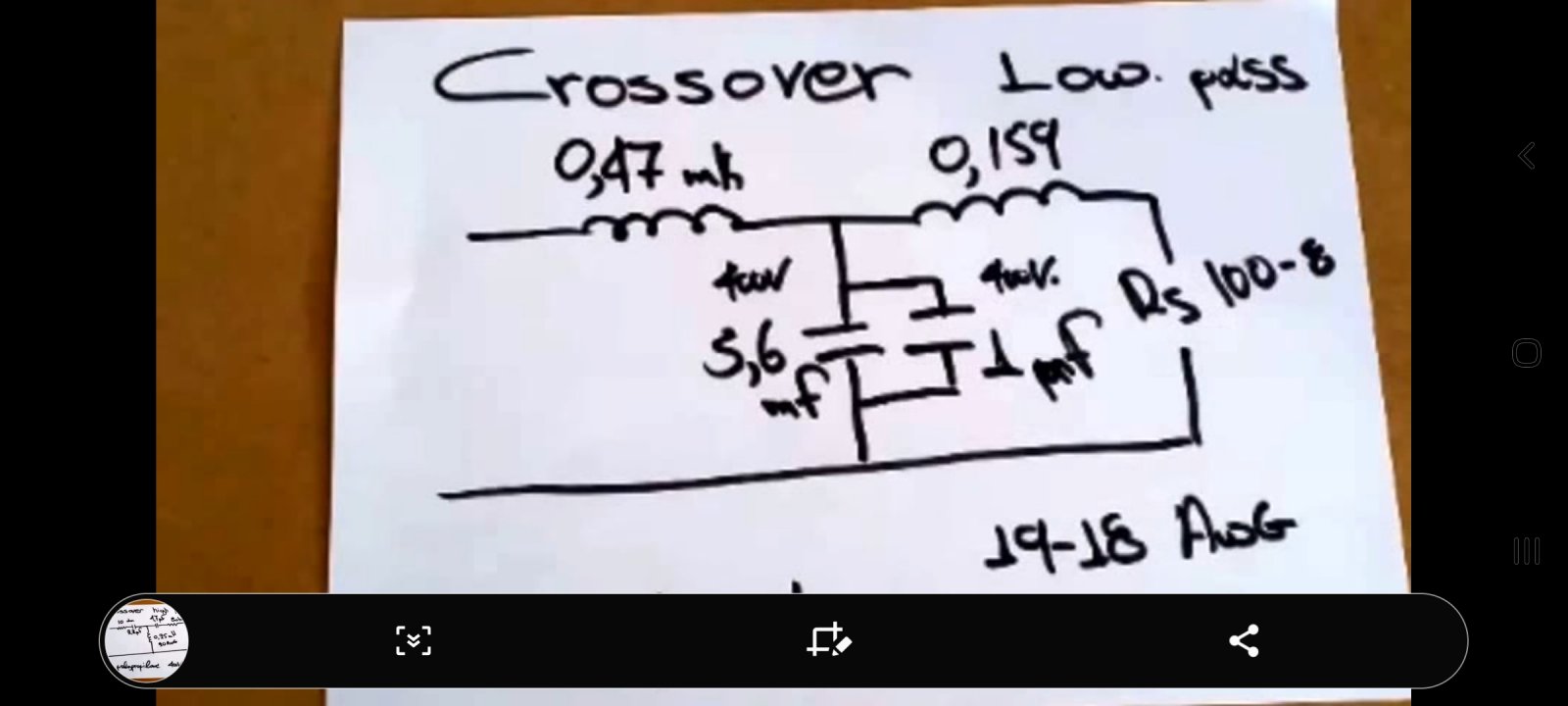

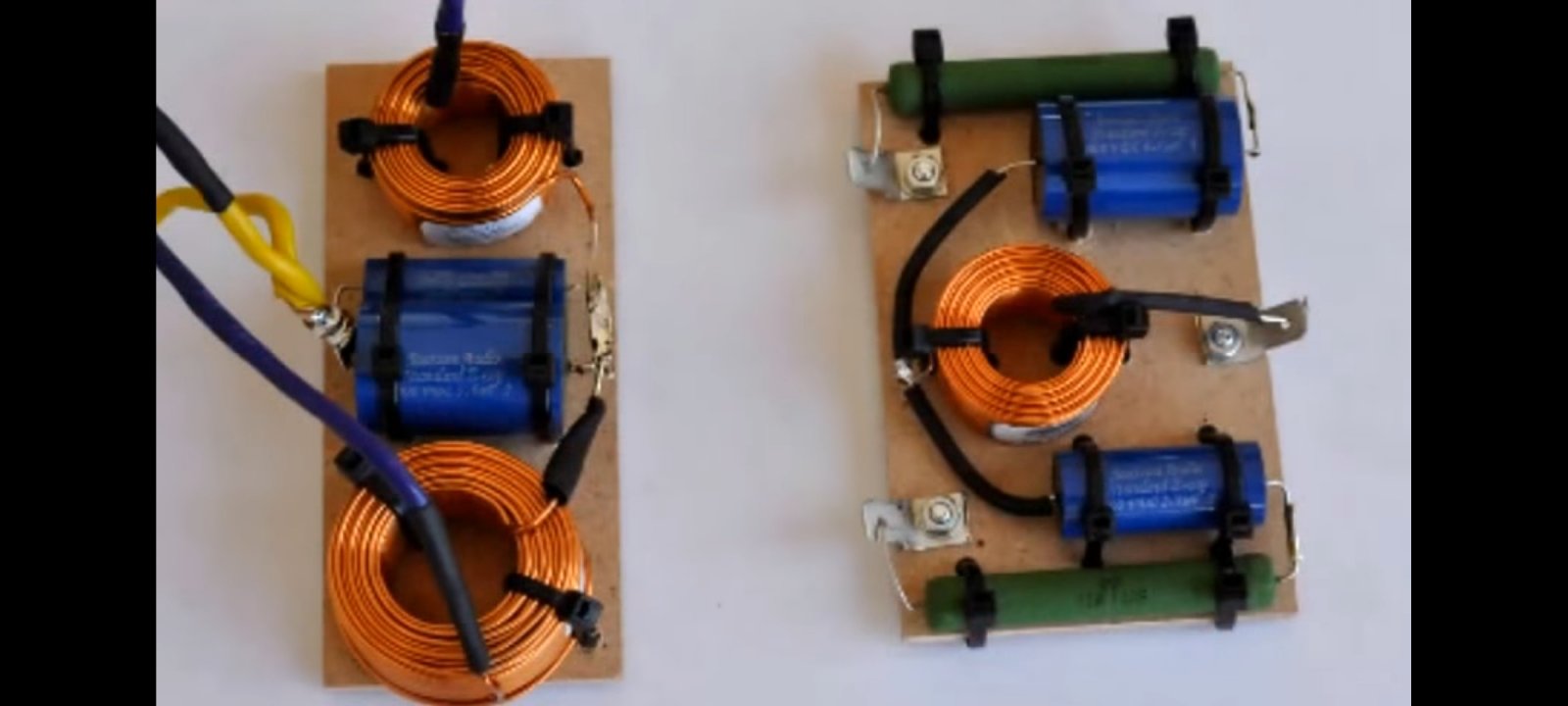

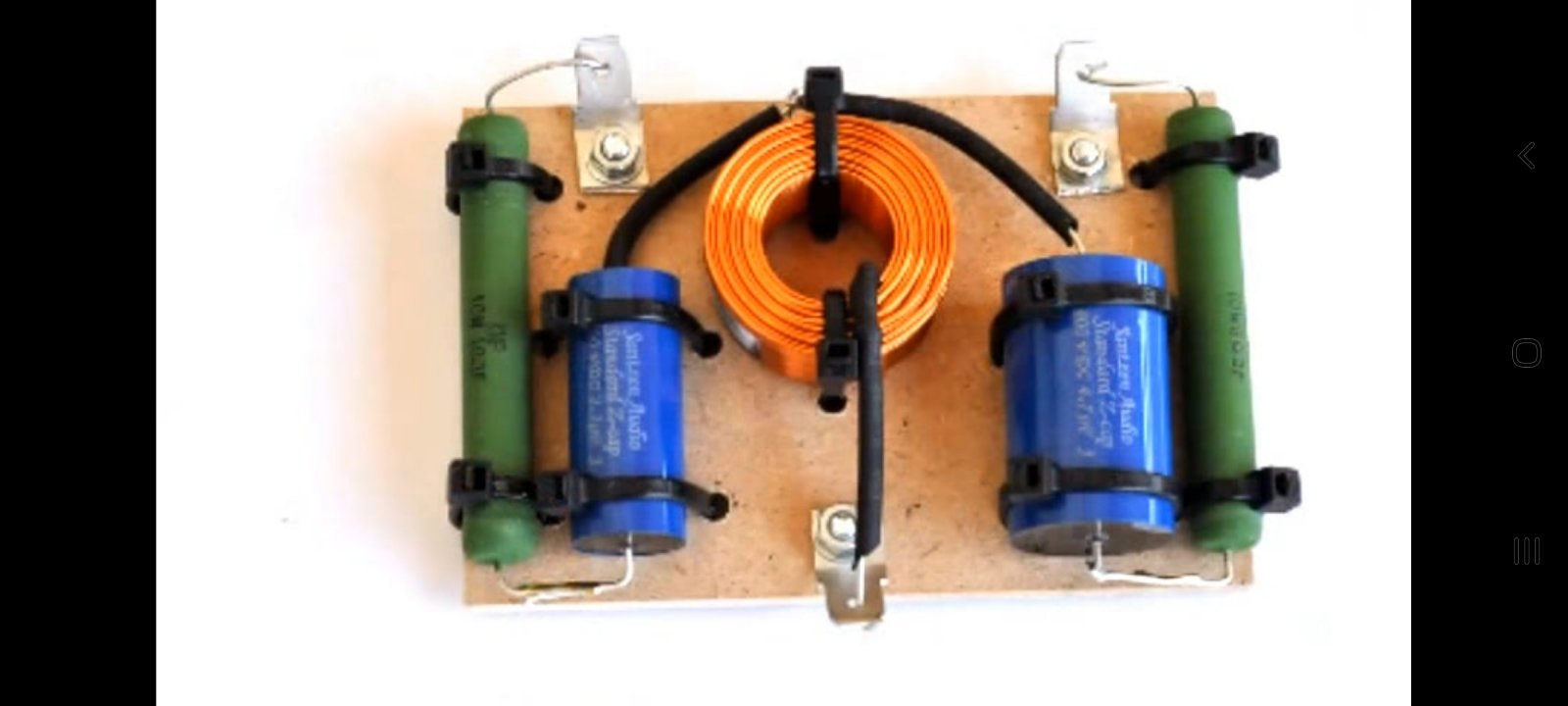

Witam wszystkich potrzebuje pomocy w rozszyfrowaniu zwrotnicy chciałbym skopiować schemat i zrobić małe monitorki ale nie mogę rozgryźć jakie są ta cewki chodzi głównie o grubość drutu i czy można zastąpić cewka głośnika wysokotonowega na cewke tasmowa jeżeli tak to jaka ? Co oznacza Awg 20 ? Pozdrawiam podsyłam schemat zwrotnicy https://diyaudio.pl/i/31279/c5303143...1635849136.jpg
https://diyaudio.pl/i/31279/291bf955...1635849134.jpg
https://diyaudio.pl/i/31279/592be4ff...1635849131.jpg
https://diyaudio.pl/i/31279/1f16ad7c...1635849127.jpg

[Micwoj]

20AWG to amerykańskie oznaczenie grubości drutu - po naszemu 0,5mm2

https://pl.wikipedia.org/wiki/American_wire_gauge

Trochi szkoda że autor nie napisał jaki opór cewki, ale jeśli dobierzesz coś z tej grubości drutu, powinno być ok.
Jak chcesz dobrać taśmową, to dobierz taką o podobnym oporze (pewnie się nie uda, ale próbuj) albo daj cewkę taśmową i rezystor żeby mieć to samo (co jest zasadniczo bez sensu zupełnie)

[Kamil1000]

Witam dziekuje za odp czyli jak kupie cewke 0,25mh z drutu 0,5mm2 to będzie ok? Do niskotonowego są wedlug schematu 18 i 19 awg tyłka ta jedna ma oznaczenie 0,159 chyba też mh ciężko to rozgryźć.Gdzie można kupić takie cewki ?

[marian]

czy można zastąpić cewka głośnika wysokotonowega na cewke tasmowa

W jakim celu?

Pokaż projekt tych monitorów.

[Kamil1000]

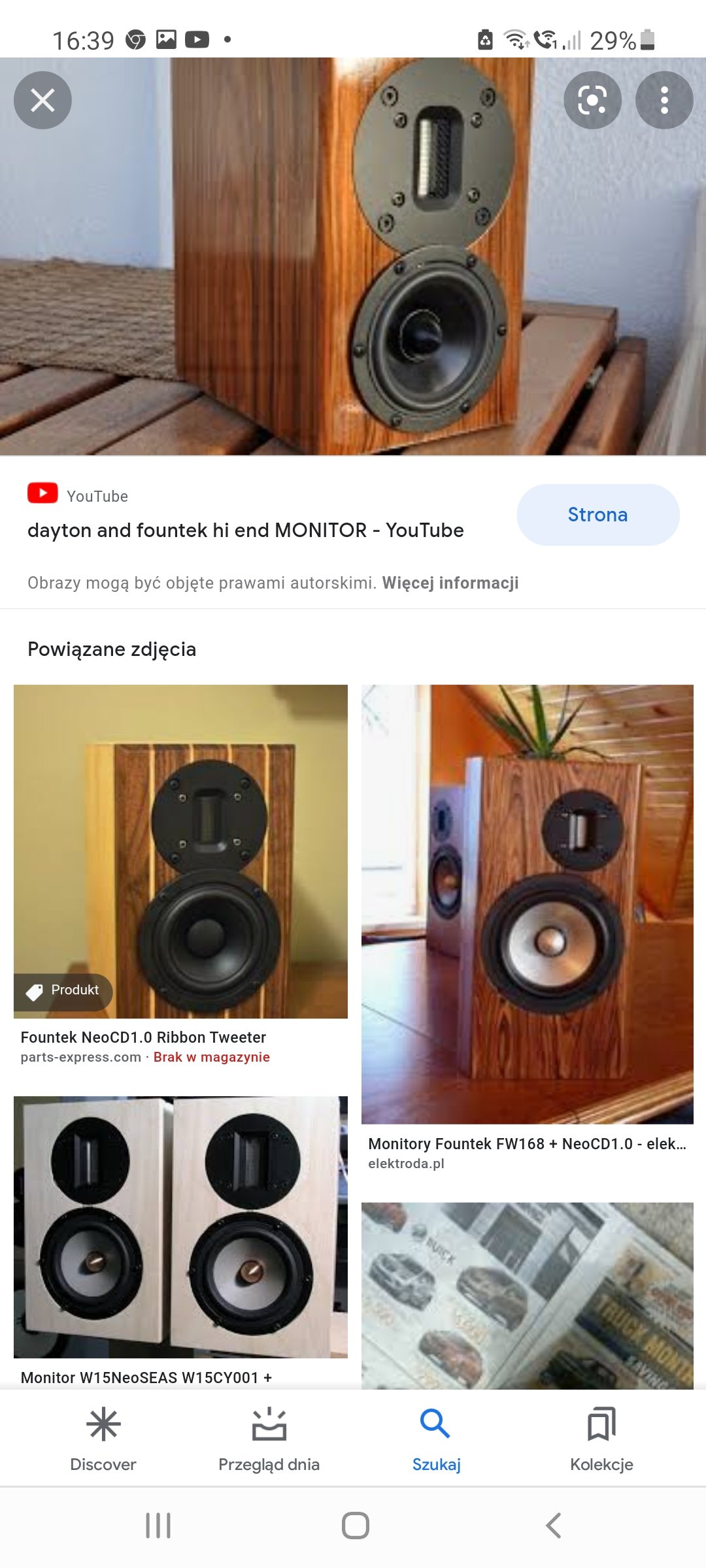

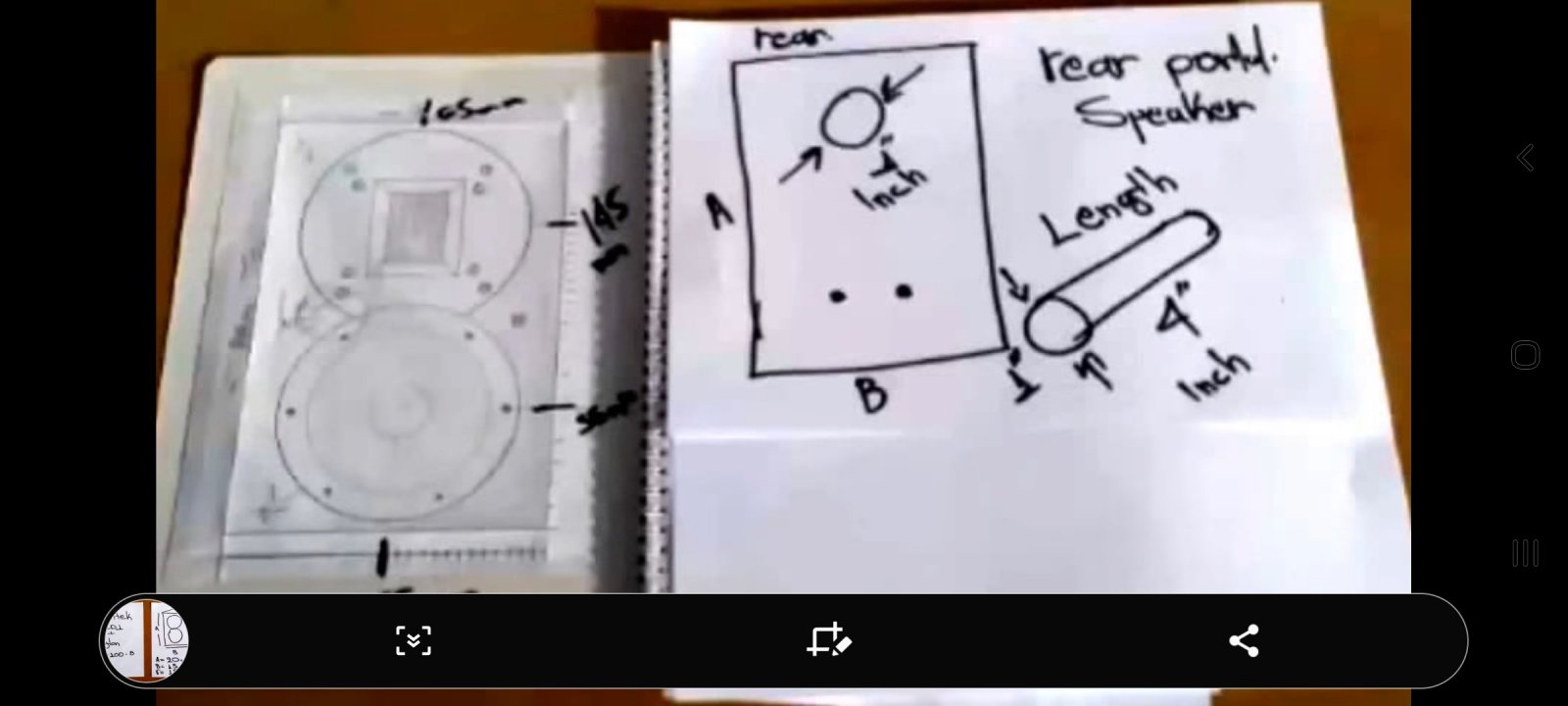

Witam to jest projekt z you tubę fountek neo cd 1 plus dayton rs100 myślałem o cewce taśmowej do founteka ze względu na poprawę dźwięku taki był zamysł https://diyaudio.pl/i/31279/b451a22b...1635867686.jpg
https://diyaudio.pl/i/31279/237fd727...1635867687.jpg
https://diyaudio.pl/i/31279/d74e5d8b...1635867689.jpg

[marian]

myślałem o cewce taśmowej do founteka ze względu na poprawę dźwięku

A skąd wiesz że ten projekt jest poprawnie wykonany? (czyt. pomierzony)
Jeśli jest, to nie zmieniaj wartości elementów.
A jeśli nie jest, to losowa zmiana elementu tym bardziej nie poprawi dźwięku.

[Kamil1000]

Niestety tego nie wiem,na filmie nie ma pokazanych wykresów z pomiarów gra dość ciekawe.Nie chcę zmieniać wartości elementów tylko bardziej chodziło mi o jakość (zmianę z cewki powietrznej na tasmowa ) o takich samych wartosciach, może się też mylę i przy tych przetwornikach nie ma sensu przeplacacac za droższe elementy zwrotnicy bo to nie wiele zmieni.Dlatego chciałem was zapytać bo macie większe doświadczenie w tym temacie jaka jest grubość drutu w tych zwrotnicach żeby skopiować ten projekt tak samo.Kondensatory są proste w odczytaniu ale cewki już nie,ponawiam pytanie czy jak kupie cewke 0,25 mh o grubości drutu 0,5m2 to będzie odpowiednik 20AWG i dwie kolejne cewki są 0,47 mh 18AWG i 0,159 nie wiem chyba mh 19AWG no trochę ten schemat jest źle opisany.Chyba że polecacie inne monitory do skopiowania ? Pozdrawiam

[YasiekCorp]

Nie chcę być niegrzeczny, ale ciśnie mi się na klawiaturę brak wiedzy.

[Kamil1000]

Zgadza się nie posiadam wiedzy na zaprojektowanie kolumn głośnikowych od zera tzn dobraniu odpowiednich przetworników zrobieniu pomiarów itp.Ale wydaje mi się że skopiowanie gotowego projektu nie jest trudne.Po prostu nie chciałem kupić złych cewek pozdrawiam i dziękuję za odp

[marian]

Jeśli bardzo chcesz tą wstęgę, a większe wymiary obudowy nie zrobią problemu, to proszę: https://diyaudio.pl/forum/praktyczni...untekach-heban

Fajny, dopracowany projekt.

Wymiary obudowy: 360x170x290mm

Ja pochyliłem obudowy ponieważ u mnie miały stać na niskiej RTV-ce, oryginalnie są proste.

[Kamil1000]

Chyba się zdecyduje na Twój projekt wymiary troszkę większe ale za to będzie pewnie głębszy bass i projekt sparwadzony.Co do kondensatorów wystarcza np jantzen cross cap czy jest sens coś z wyższej półki kupić? Gdyby ten fountek 146 występował w czarnej wersji malowania to była by bajka dziękuję i pozdrawiam

[marian]

...ale za to będzie pewnie głębszy bass..

To nie jest głośnik który gra niskim basem jak subwoofer, nawet nie jak typowy woofer, ale na pewno lepiej niż RS100.

Co do kondensatorów to spokojnie mogą być cross capy.
Rezystory, jeśli tańsze, to ceramiczne, a jeśli chcesz wydać więcej to superesy.
