Stuk w głośniku podczas włączania.

[ploter]

Odpaliłem dziś Gainclona LM4780 by jaromas. Podczas włączania zasilania mam stuk w głośniku. Czym się pozbyć tego?? Oprócz montażu całego zabezpieczenia by IREK, coś możliwie najprostszego a spełniającego zadanie....

Pozdrawiam Ploter. :)

[infinity]

LM4780 ma wbudowane "mute" - daj link do schematu tej wersji "jaromasa"

Poniżej fabryczna aplikacja LM-a:
http://www.ti.com/lit/ds/symlink/lm4780.pdf - na stronie 16 masz to rozpisane.

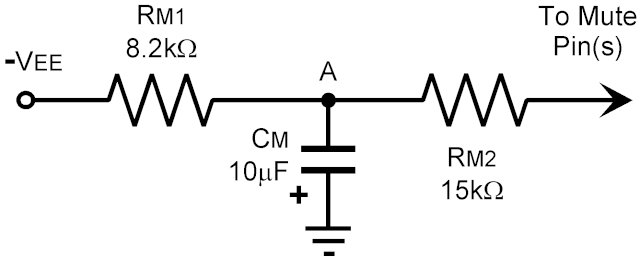

A tutaj wersja dla niecierpliwych

[mbar]

To trzeba dolutować "na pająka", sam tak robiłem, pomoże

[infinity]

Odkopałem temat z zamawianiem płytek do LM4780 by jaromas. Nie ma tam niestety soft-startu, co jest dla mnie trochę niezrozumiałe. Ten scalak i tak bierze na siebie wiele i ledwo zipie, a jeszcze mu komfortowy start zabierają
Ja rozumiem, że takie bajery są mało audiofilskie, al....bo nic. Sorry, czepliwy jestem jakiś dzisiaj.

[ploter]

To trzeba dolutować "na pająka", sam tak robiłem, pomoże

Mniemam że działa to jak opóźnione załączanie głośników ?? Jak się kondziołek naładuje to puszcza wtedy sygnał na głośnik ??

[infinity]

W pewnym uproszczeniu tak to działa. PIN 14 i 20 możesz zmostkować i podłączyć ten układzik z mojego poprzedniego posta.

[ploter]

daj link do schematu tej wersji "jaromasa"

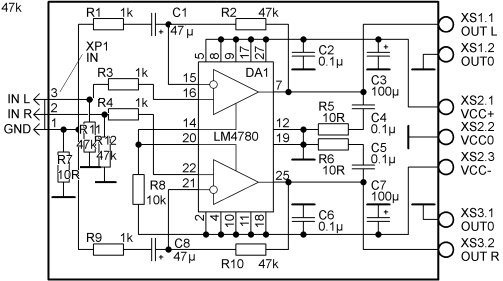

Jeden z plików danych przez jaromasa....

[infinity]

No i gitara. R8 masz do -Vcc podpięty i on "otwiera" mute. wywalasz go, i w to miejsce podłączasz ten układzik:

i gotowe :)

[ploter]

i w to miejsce podłączasz ten układzik

Nie wiem czy to bedzie takie proste to jest wersja SMD !!!!

[ampli]

Mimo wszystko układ opóźnionego załączania bazujący na przekaźniku jest o wiele lepszy, trzeba dorabiać płytkę, lecz jeśli układ zawiera zabezpieczenie DC, to może zabezpieczyć głośniki przed fizycznym uszkodzeniem końcówki i puszczeniem stałego (co akurat jest dość bolesne w skutkach).

[infinity]

Heh, co autor zaoszczędził na PCB, Ty teraz dołożysz :P

Nie na temat...

Dalej nie rozumiem idei projektowania takiej malusieńkiej płytki, kiedy radiator, trafo i elektrolity zajmują tyle miejsca

[ploter]

Dalej nie rozumiem idei projektowania takiej malusieńkiej płytki, kiedy radiator, trafo i elektrolity zajmują tyle miejsca

Trafo kupione, radiator sporo nad wyrost bo takowy miałem
Powiedzcie czy lepiej kondensatory dać w pająku jak teraz są czy macie jeszcze jakieś płytki z zasilaczem żeby zrobić ??

Chyba mam gdzieś jeszcze drugą płytkę PCB z UniZAB by irek (jedną zrobiłem do Uniampa)

[infinity]

To nie był przecież zarzut do Ciebie (z oszczędzaniem cm2 PCB) Chciałeś pomysł na "stukanie w głośniku podczas włączania" BEZ dokładania układów na przekaźnikach :P

Poza tym, ten scalak ma więcej zabezpieczeń niż serwery ABW, choć oczywiście nie można wykluczyć, że ktoś wystrzeli w powietrze strukturę, a wtedy wszystko może się zdarzyć. Ale dorabianie do tego DC-protecta będzie droższe od samej końcówki

---------- Post dodany o 23:28 ---------- Poprzedni post o 23:25 ----------

p.s. elektrolity bym zostawił w pająku, mostek przyczep. No i ten potek chyba jednak odwrotnie :P

[ploter]

A czy wogóle jest sens montowania tego DC bo i tak mam PCB unizab, i będę montował zasilacz na PCB bo teraz na tych sztywnych kablach w pająku to mnie chce trafić.....

A przy potku muszę zamienić kabelki bo w takim montażu jak przykręciłem to w lewo max prawo min ... trza zamienić

[ampli]

Jak dajesz coś takiego http://www.fratu.pl/irek/?uklad-zabe...cza-unizab2,68 , to przecież zabezpieczenie DC już tam jest.

[LuSzTi]

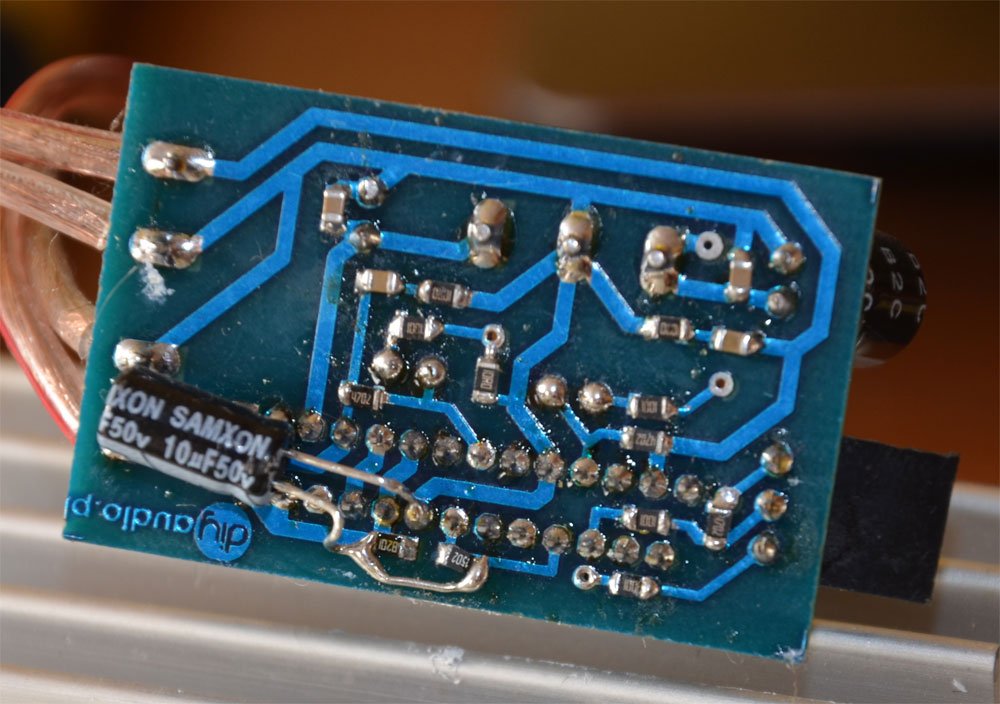

Nie wiem czy to bedzie takie proste to jest wersja SMD !!!!

To nie jest problem :)

[ploter]

No fakt ale czy LM4780 ma już zabezpieczenie przed DC na wyjściu ?? Bo jak zmontuję unizab to będzi i opóźnione załaczanie i orazu zabezpieczenie przed DC czyli przed padnięciem końcówki. :)

[LuSzTi]

Oczywiście, że nie ma zabezpieczenia przed DC.

[ploter]

Czyli lepiej dać unizab. No to w tygodniu lecim po części.
Ps. Czym przykleic siateczke nierdzewną do blachy nierdzewnej? Mam do dyspozycji: poxipol, żywicę epoxydową NOVOL czy może jakis klej montażowy?

[ploter]

No więc dalej mam problem :) unizab działa na zmiennym 26V a moje trafko jest na 2 x 24V i chyba nie zadziała.... możnaby na stałym ale...nie ma wtedy szybkiego odłączania głośników...
