Prośba o projekt pcb

Collapse
X

  • Filtr
  • Czas
  • Pokaż
Clear All
new posts

    Prośba o projekt pcb

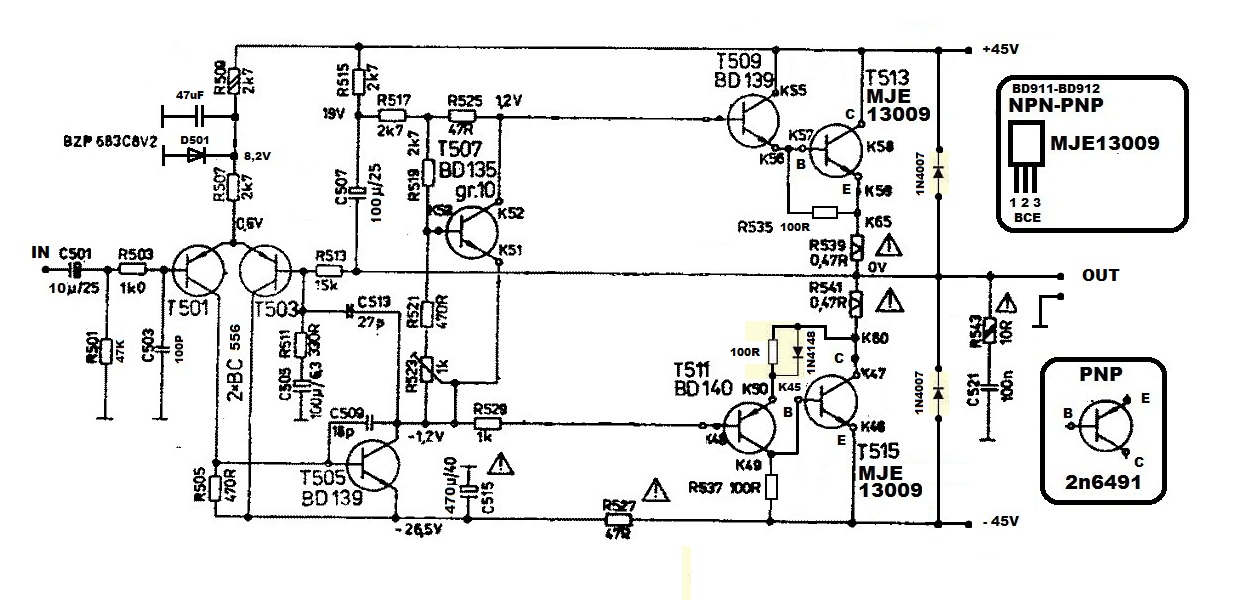

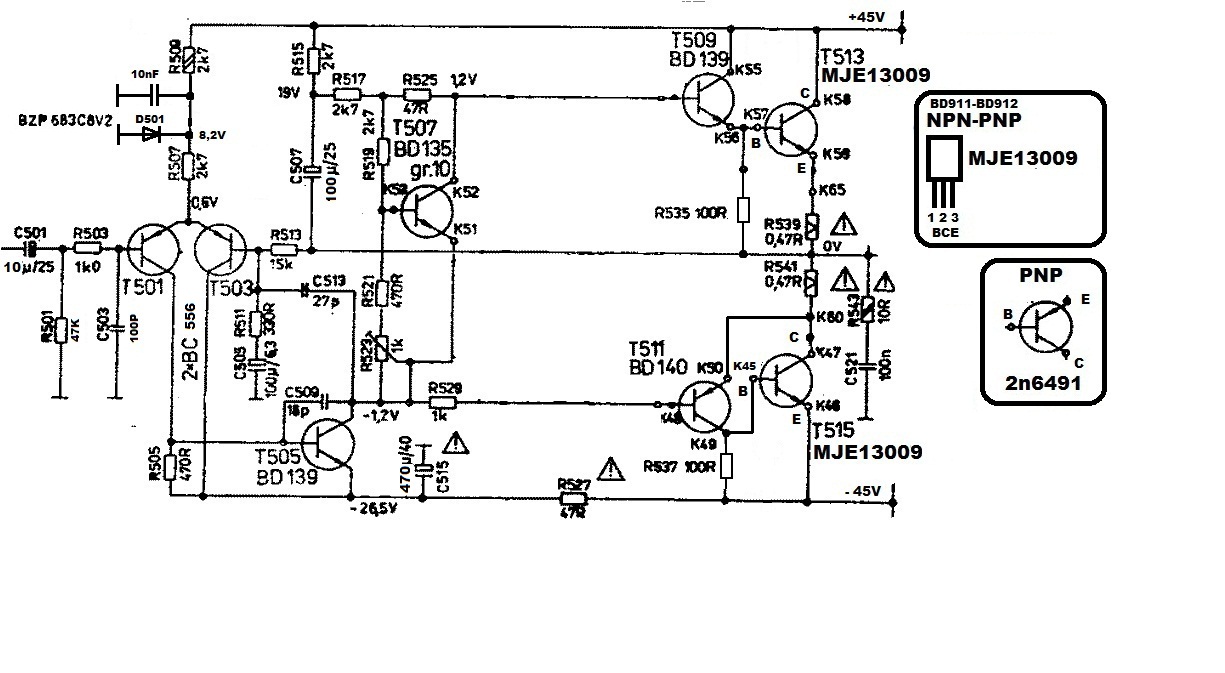

    Witam, potrzebuję PCB do tego schematu http://obrazki.elektroda.pl/7156519200_1391530365.jpg lub tego http://obrazki.elektroda.pl/2025195200_1354717171.jpg plus schemat montazowy
    Mam tylko pytanie, który z tych tranzystorów (t513,t515) to bd 911 a ktory bd 912? Rowniez prosze o zweryfikowanie tego schematu
    Last edited by RAZOR026; 22.02.2015, 15:40.

    #2
    Nic tu nie znajdziesz... co najwyżej możesz napisać w dziale zleceń.

    Skomentuj


      #3
      Pokaż z jakich tematów są te schematy? Na pewno chcesz to robić? Do czego chcesz wykorzystać?

      Skomentuj


        #4
        http://www.elektroda.pl/rtvforum/topic2438116.html z tego topicu. Potrzebuje akurat na bd 911 i 912 bo mam elementy.
        Wykonac chce dla relaksu i osobistej satysfakcji
        Zatem jesli powinno to byc w dziale zlecen to prosze o przeniesienie
        Last edited by RAZOR026; 22.02.2015, 16:37.

        Skomentuj


          #5
          Jeśli chcesz coś na bd911 i bd912 to tu jest gotowy projekt http://zosilnovace.eu/UNI50.htm testowałem go działa

          Skomentuj


            #6
            Dzieki. Jakie wymiary ma miec laminat? Jesli uzyje emiterowych z diory ws 354a zamiast tych 10R to nic sie nie stanie?
            Last edited by RAZOR026; 23.02.2015, 15:47.

            Skomentuj


              #7
              Emiterowe to są 4 sztuki 1R5 połączone równolegle.
              Wymiary i parametry są na samym dole strony.

              Skomentuj


                #8
                Witam ponownie. Mam prośbę: czy ktoś mógłby zrobić mi tzw. "prasowankę" ze schematu montażowego z widocznymi ścieżkami? Schemat jest dość spory, podrzuciłbym na PW, chyba że ktoś ma jakiś sposób, by przerobić go na "prasowankę"?

                Skomentuj


                  #9
                  Nie chce tu robić zamętu,ale mogę napisać że na forum elekt...(dodaj sobie resztę samemu).pl jest temat poświęcony własnie takim "działaniom" tworzenie PCB z schematu przez osoby znające się w programach to tego potrzebnych.
                  Volumio -> Amanero -> AK4490 -> SENCOR SA-6630 -> JVC 10"

                  Skomentuj


                    #10
                    Dzięki, poszukam tam.

                    Skomentuj


                      #11
                      Poszukaj na elektrodzie Rotela RA820, na początek dobry.

                      Skomentuj


                        #12
                        Zamieszczone przez ampli Zobacz posta
                        Poszukaj na elektrodzie Rotela RA820, na początek dobry.
                        Nie polecam słabo to brzmi (mam kopie rotela w domu). Polecam to brzmi o wiele lepiej. Wzmacniacz mosfet 25 W Hi-Fi (1).pdf Ten zasilacz z tego pdf-a jest o wiele przesadzony wystarczy 10000uf na stone i jakiś normalny plastikowy mostek.
                        Last edited by Oskar29; 03.04.2015, 22:04.

                        Skomentuj


                          #13
                          Dzięki, zachowam na przyszłość
                          Ja chcę zrekonstruować PCB od WS354A, więc innych układów nie będę robił zwłaszcza, że mam na 2n3055 jeszcze niedokończony ;>

                          Skomentuj


                            #14
                            PCB sterujące czy końcowe masz w nim uwalone?


                            Oskar29 Nie jest to szczyt, ale autor tematu chciał składać WS442 i to jeszcze na parze quasi komplementarnej, to już lepiej tego Rotela przetrenować (do super stabilnych się nie zalicza, ale w normalnych sytuacjach gra).
                            Zresztą gdyby były problemy z uruchomieniem, to jest wtedy najlepsza nauka.
                            Ten na mosfetach coś mocno przypomina wspomnianego Rotela, spróbuj w ramach eksperymentu do zacisków wyjściowych podpiąć 1uF, jest duże prawdopodobieństwo, że się wzbudzi, więc trzeba uważać.
                            Last edited by ampli; 04.04.2015, 08:12.

                            Skomentuj


                              #15
                              No właśnie końcowe i muszę zrobić całą PCB, bo ma wybrakowane i poprzerywane ścieżki, a szkoda mi patrzeć na ten wrak Diorki. Mam schemat montażowy z jako tako widocznymi ścieżkami, ale po wydruku nie dość, że jest ciut większy od PCB, to jeszcze ścieżek prawie nie widać (chcę przekalkować ścieżki i poprawić markerem)

                              Skomentuj


                                #16
                                Jeśli szkoda Ci Diorki to może zaaplikuj w obudowę o wiele fajniejszy wzmacniacz np. kopia PW7020. Zrobiłem taki cztery lata temu, włożyłem do obudowy po sterej WS-ce ale nie mam ochoty aby go skończyć. Wiem, że gra bardzo ciekawie i lepiej niż ta kopia RA820 (oba wzmacniacze autorstwa tego samego człowieka). Gdzieś na elektrodzie była dostępna pełna dokumentacja. A jak nie znajdziesz to ja mam na dysku. Są pcb w pdf-ach do "prasowania". Pozdrawiam!

                                Skomentuj


                                  #17

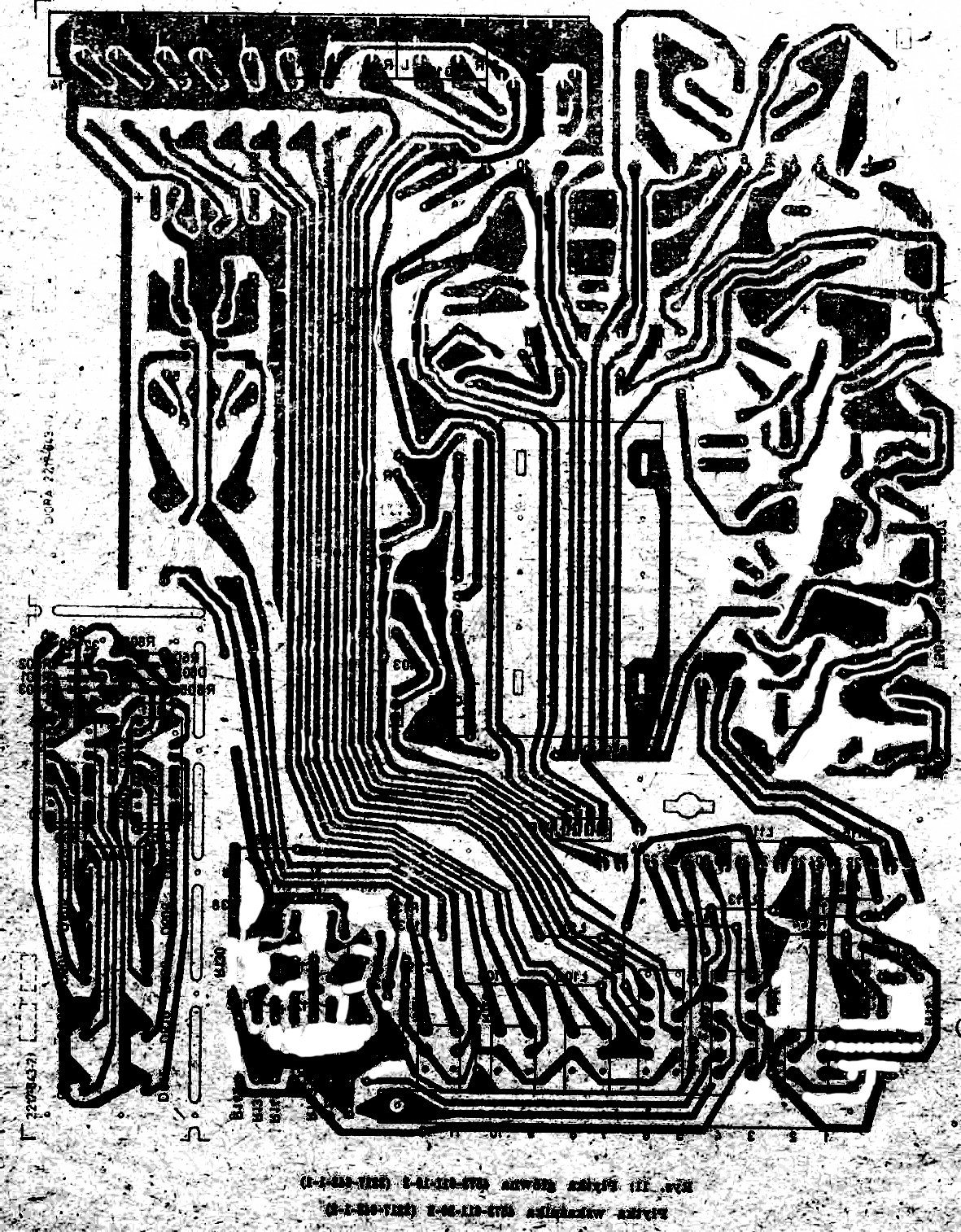

                                  Niee, obstanę przy Diorce. Zrobiłem już wzór PCB, teraz muszę go przeskalować. Załączam tutaj, jakby ktoś potrzebował Jest ciut większy niż oryginalne PCB

                                  Skomentuj


                                    #18
                                    Jak w prosty sposób mogę przeskalować prasowankę do rozmiaru oryginału?

                                    Skomentuj


                                      #19
                                      Nie szukałeś instrukcji serwisowej z gotowymi widokami pcb? Mam takie do PW7010. Może i do Twojej WSKi się znajdzie?

                                      Skomentuj


                                        #20
                                        Szukałem, ale nie znalazłem.
