Problem z uruchomieniem AN7125.

[tobias1]

Na wstępie chciałem wszystkich powitać i pogratulować wiedzy (forum przeglądam od jakiegoś czasu, ale nic ciekawego bym nie napisał).

Drodzy użytkownicy, problem mam następujący, i nie wiem co zrobiłem źle. Otóż dostała mi się kiedyś "wieża" z układami z serii ANxxxx. Jeden AN7125 na wyjście głośników na tył, i dwa AN 7164 na wyjścia głośników na przód. Więc chcąc zrobić coś od podstaw wydarłem sprytem i lutownicą AN7125, wydrukowałem schemat z pdfa dotyczącego układu, zaprojektowałem płytkę, wytrawiłem, polutowałem to szalone stado elementów (cztery kondensatory, cztery rezystory, rzeczony ANx), i poszedł pod zasilacz. Nie pomyślałem tylko wcześniej, co by przygotować patelnię i jajka, bo całość grzeje się niemiłosiernie.

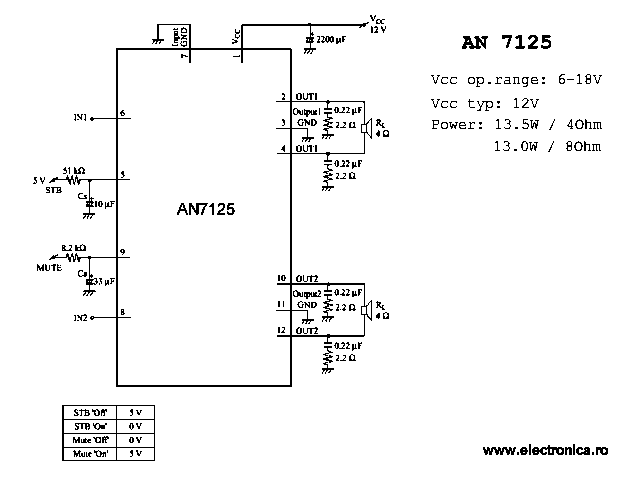

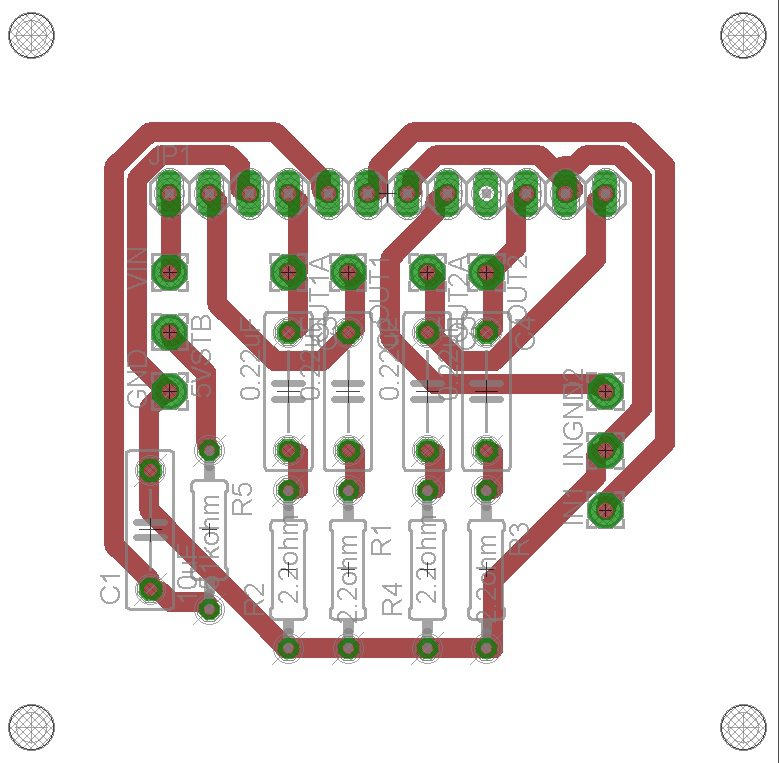

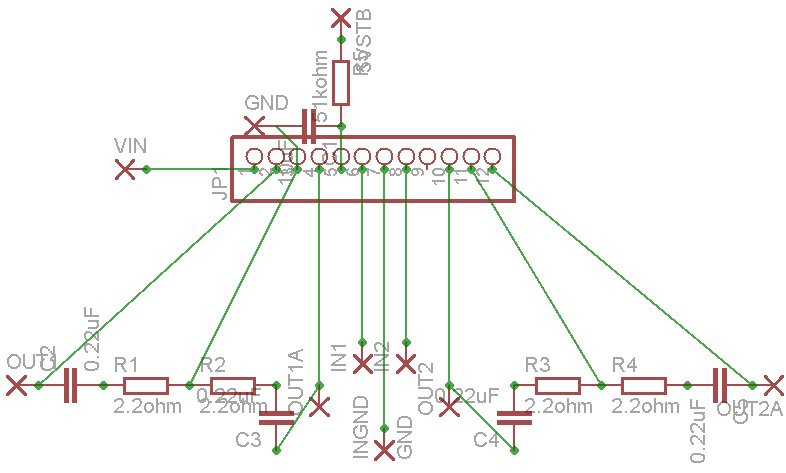

Mój projekt, i schemat z noty katalogowej zamieszczam poniżej. Co mogło pójść nie tak? Złe łączenie masy?

[gavron04]

Jakie zasilanie?

[tobias1]

Trafo TS 20/3/676, za mostkiem prostowniczym kondensator 6800uF, bez obciążenia około 15V, po podłączeniu spada do 10V. Odczepy połączone dla większej wydajności prądowej. Do tego podpięty L7805 żeby uzyskać te 5V do obudzenia układu. Ogółem to nie chciałem o to wszystko pytać na elektrodzie, ponieważ już nie raz zostałem odesłany do wyszukiwarki, "było", "regulamin". Mam nadzieję, że tutaj znajdę pomoc. Jest to także mój pierwszy układ audio, wcześniej tylko zasilacze, wszelkiej maści światełka, trochę Atmegi, kilka prostych napraw. Ogółem z elektroniką jestem na tak, więc można tłumaczyć trochę dokładniej Płytka po wytrawieniu i polutowaniu wszystkiego była sprawdzona pod kątem ewentualnych zwarć i przerwanych ścieżek.

[piotr f.]

Zewrzyj wejścia do masy może się wzbudza.

[gavron04]

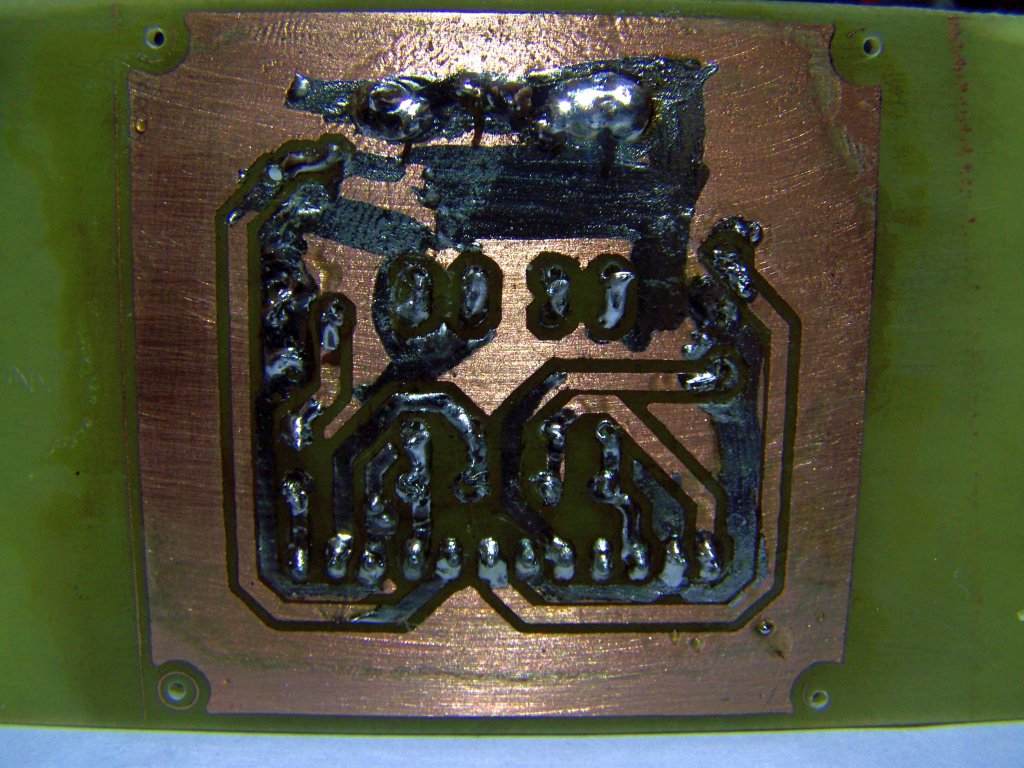

Wstaw zdjęcia od strony ścieżek i elementów.

[tobias1]

Na płytce zwarć nie ma. Kondensator dla 5V na płytce nie jest wlutowany, ponieważ jest na płytce z L7805.
Układ grzeje się bez różnicy, czy wejścia są zwarte, czy nie, czy jest cokolwiek podane na wejście, czy wejście 5V jest podpięte.

W niedługim czasie mam zamiar uruchomić pozostałe dwa AN7164, ale najpierw chciałem coś zadziałać z tym.

[gavron04]

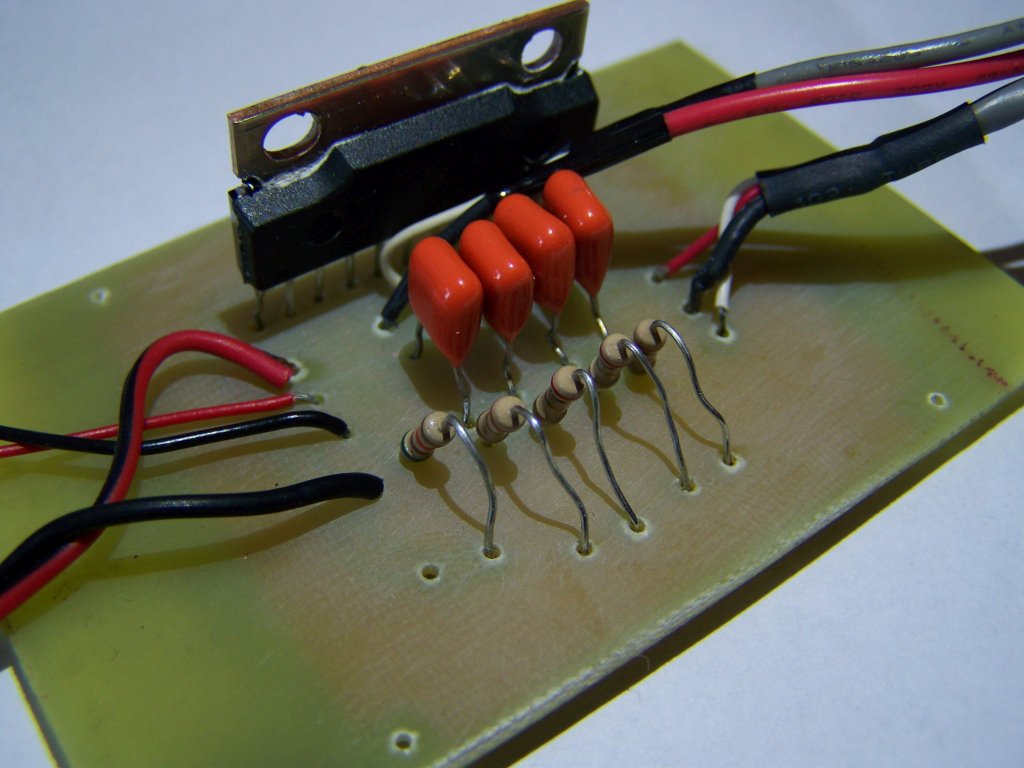

No, ale jakiś radiator dajesz? Dodaj jeszcze zdjęcie tak, żeby było widać całość tj układ + zasilacz + przewody. Jeszcze jedno daj ze zdjęciem elementów, tak, żeby było widać paski na rezystorach. (jak lutujesz rezystory to małe kombinerki w rękę i ciągniesz na przemian nóżki, żeby rezystor idealnie wszedł)

[tobias1]

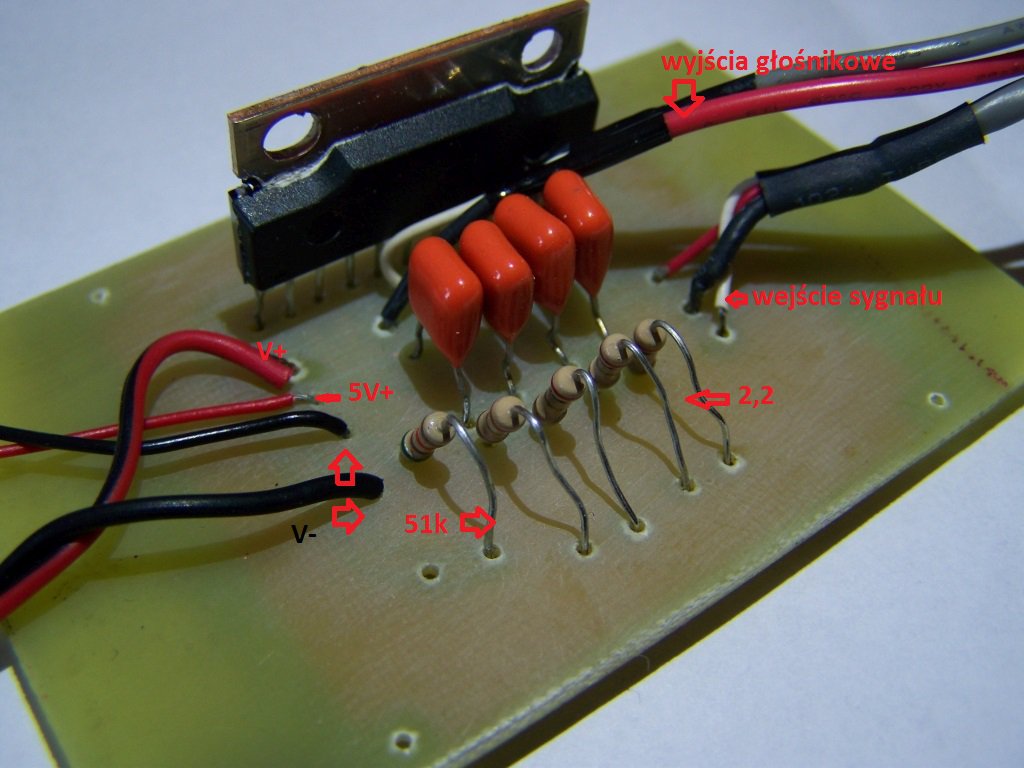

A może być tak?
Przewody po lewej od góry:
Zasilanie układu
5V+
Dwie masy (cienki do L7805, gruby do zasilania)

Zasilanie do L7805 biorę z zasilania układu.

Rezystory od lewej:
51kOhm
4x2.2Ohm

Sposób wlutowania rezystorów ma jakieś znaczenie?

[gavron04]

Nie, po prostu ładniej by to wyglądało.

Kondensator 10uF wlutuj na PCB. Jak wygląda schemat zasilacza na LM7805?

Jaki masz radiator?

[tobias1]

Radiator z jakiegoś topornego zasilacza komputerowego, 4mm grubości przy układzie, i żebra po 2mm na górze. Do tego próbowałem przystawić wiatraczek, ale nic to nie dało. Całość grzeje się bez względu na to co zrobię.

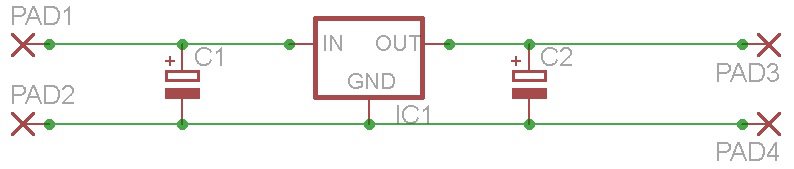

Tak wygląda schemat dla L7805. Pady 2 i 4 to masa, korzystam tylko z jednej.

[gavron04]

Wartości C1,C2?

[tobias1]

10uF, 25V każdy. Wydaje mi się, że wszystko zrobione jak należy. Ale gdyby tak było, to by działało.

[SowaZ]

Stawiam na dwojnik RC na wy. Sprawdź kondensator. Może warto przetestować pozostałe układy, może ten jest wadliwy?

[tobias1]

Może warto przetestować pozostałe układy, może ten jest wadliwy?

Też się nad tym zastanawiałem. Skoro wszystko zrobione wg. noty, a nie działa, to znaczy, że coś nie halo z układem. Dziękuję wszystkim za zainteresowanie, na razie rzucam to w kąt, biorę się za pozostałe. Chociaż i tak 2x30W to dużo jak na moje potrzeby.

Rozwiń kolego jeszcze jak możesz co to jest "dwójnik RC", bo coś nie mogę się doszukać konkretnych informacji.

[piotr f.]

Np. R 1,C 2.

[tobias1]

Podmieniłem jeszcze rezystory na 5ohm, i spróbowałem odłączyć całkiem dwójnik RC. To samo - nagrzewa się w ciągu kilku sekund do niemożliwości.

[gavron04]

Radiator z jakiegoś topornego zasilacza komputerowego, 4mm grubości przy układzie, i żebra po 2mm na górze. Do tego próbowałem przystawić wiatraczek, ale nic to nie dało. Całość grzeje się bez względu na to co zrobię.



Tak wygląda schemat dla L7805. Pady 2 i 4 to masa, korzystam tylko z jednej.

Daj C1 100uF, C2 47uF. Oraz 10uF na PCB z układem tak jak powinno być. Zanim to zrobisz to zmierz napięcia jakie jest za C2.

Jak to zrobisz to daj na PCB zasilanie 5V zamiast 10-12V. Jeśli układ nie będzie działał tj nie będzie grać to jest uwalony.

[tobias1]

Zagrał. W końcu. Na około 6V. Kolego jesteś niesamowity. Ale nagrzewa się jeszcze szybciej. Czy zmiana rezystorów z 2,2ohm na 5ohm mogła mieć aż tak wielkie znaczenie?

[gavron04]

Daj zdj całości jak wygląda, głównie chodzi mi o radiator.

[tobias1]

Zdjęcie to już jutro podrzucę, bo dzisiaj to nazbieram od "góry" za łażenie po nocy. Jest możliwe, żeby sam układ nagrzewał się bez żadnego obciążenia? Czy to raczej jakiś błąd w projekcie?
