Pomocy TPA6120 i OPA2134PA

[Leniwiec_Marek]

Cześć.

Proszę o pomoc z odpaleniem wzmacniacza słuchawkowego. Leżał parę ładnych lat w szafce, wczoraj wyjąłem i polutowałem kabelki, dzisiaj próbuję włączyć i cisza, poruszałem czym się dało, posprawdzałem luty przewodów i nie wiem w czym może być problem bo wszystko wygląda ok. Nie dawałem potencjometru, bo podłączam bezpośrednio do Emu i tam sobie reguluję sygnał.

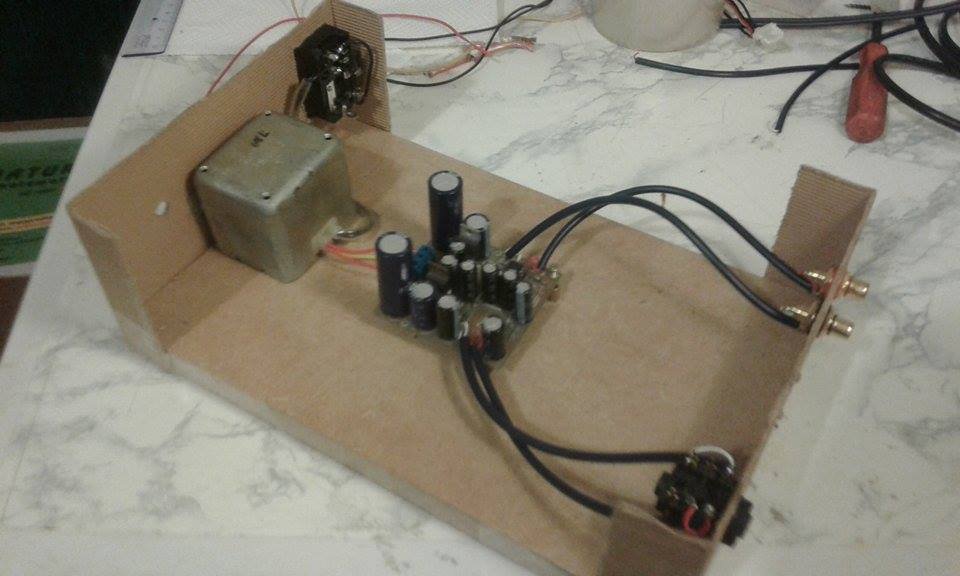

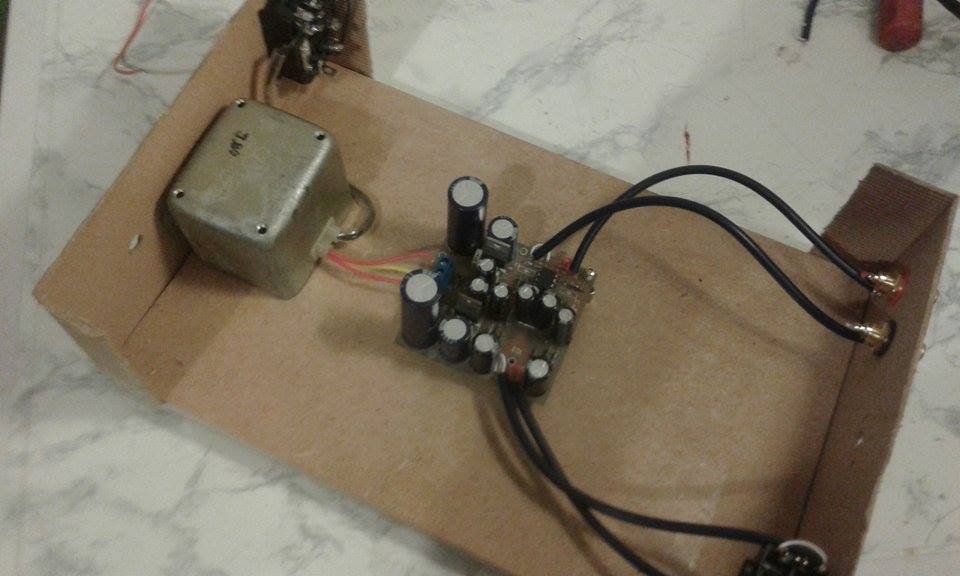

Zdjęcia:

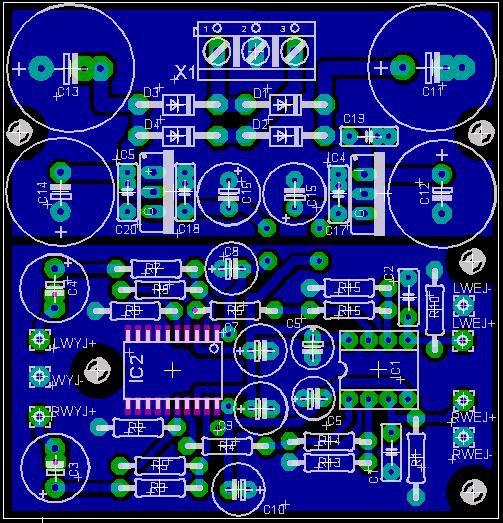

A tutaj schemat pcb, które znalazłem na necie i wygląda na to że to ta konstrukcja:

[Jacek Zieliński]

Może to zbyt proste: podłączyłeś +, - i masę z zasilacza ?

[Leniwiec_Marek]

tak, to te 2 czerwone i żółty idące z trafa do płytki :P

[Jacek Zieliński]

Nie, nie o to mi chodzi, kabelki od trafa widzę. Tak naprawdę, jeśli rysunek ścieżek mówi prawdę, to należy połączyć zasilacz ze wzmacniaczem. Są tam puste otwory.

[taz]

Ścieżki na bottomie a TPA na Topie. Ciekawe... :)

[Leniwiec_Marek]

Nie, nie o to mi chodzi, kabelki od trafa widzę. Tak naprawdę, jeśli rysunek ścieżek mówi prawdę, to należy połączyć zasilacz ze wzmacniaczem. Są tam puste otwory.

Są połączone zworami na płytce, ogólnie to ten wzmacniacz parę lat temu chodził, więc może zrobiły się gdzieś zimne luty przez to parę lat leżenia, tylko jak to sprawdzić?

[SowaZ]

Najpierw sprawdź napięcia zasilania. Jak dobrze widzę, ze schematu pierwszą i 3 od końca nóżka układu.

Swoją droga to gdzie są bezpieczniki na wtornym?

[jaman7]

Masę masz na płytce spiętą? poligon zasilacza z poligonem analogowym bo na pcb brak miejsca na zworkę masy, chyba że w części analogowej jest sztuczna masa nie podłączona z zasilaczem.

[Leniwiec_Marek]

Ktoś mi powie co robię źle? Chcę zmierzyć napięcie wyjść transformatora, powinno być 15-0-15 ... zepsuty multimetr? Ten odczyt powoli rośnie.

[januss73]

Może zacznij od zmierzenia napięcia na pierwotnym? OSTROŻNIE!!!! :)

[Leniwiec_Marek]

na pierwotnym jest 230

[Holgin]

A zmierz napięcia na transformatorze odłączonym od płytki :)

[Leniwiec_Marek]

Ja już kompletnie nic nie rozumiem... multimetr wariuje przy próbie mierzenia wtórnego, ustawiony zakres 20 V ~. Na uzwojeniu pierwotnym podłączonym do sieci, multi wyświetla stabilne 230. Dodam jeszcze że mam 2 te trafa i próbuję z obydwoma, więc wydaje mi się że to ja coś źle robię, tym bardziej że jakiś czas temu jednym z nich odpaliłem ten wzmacniacz bez jakichkolwiek problemów, a przez ten czas sobie po prostu leżały w piwnicy czy tam w szafie.
Przynajmniej nauczyłem się że V~ oznacza zakresy prądu zmiennego, a V -stałego hehe :P

[jaman7]

Zmierz rezystancje uzwojeń wtórnego oraz pierwotnego, oczywiście trafko odłączone od sieci.

[Leniwiec_Marek]

Poza zakresem. Po konsultacjach z SowaZ i znajomym elektronikiem, pomierzyłem chyba wszystko co się da... Wygląda na to że coś nie tak jest z płytką wzmacniacza i popaliłem uzwojenia na obu trafach przy próbach odpalenia... Jest szansa na wysłanie tej płytki i ewentualnie transformatorów do kogoś kto by ją sprawdził?

[Micwoj]

Jeśli miernik jest ok (kiedy zmieniałeś ostatnio baterię? ) to trafa wyglądają na martwe, chyba nie ma sensu wysyłać.

Jeśli trafo upalone, to może zobacz najpierw mostek, czy nie ma zwarcia. Może któraś dioda ma przebicie i dlatego pali trafo (powinna palić bezpieczniki - tu się kłania to co napisał SowaZ)

[cezar504]

Przełącz multimer na zakres 200V,czasami tak się dzieje.
