Witam wszystkich,

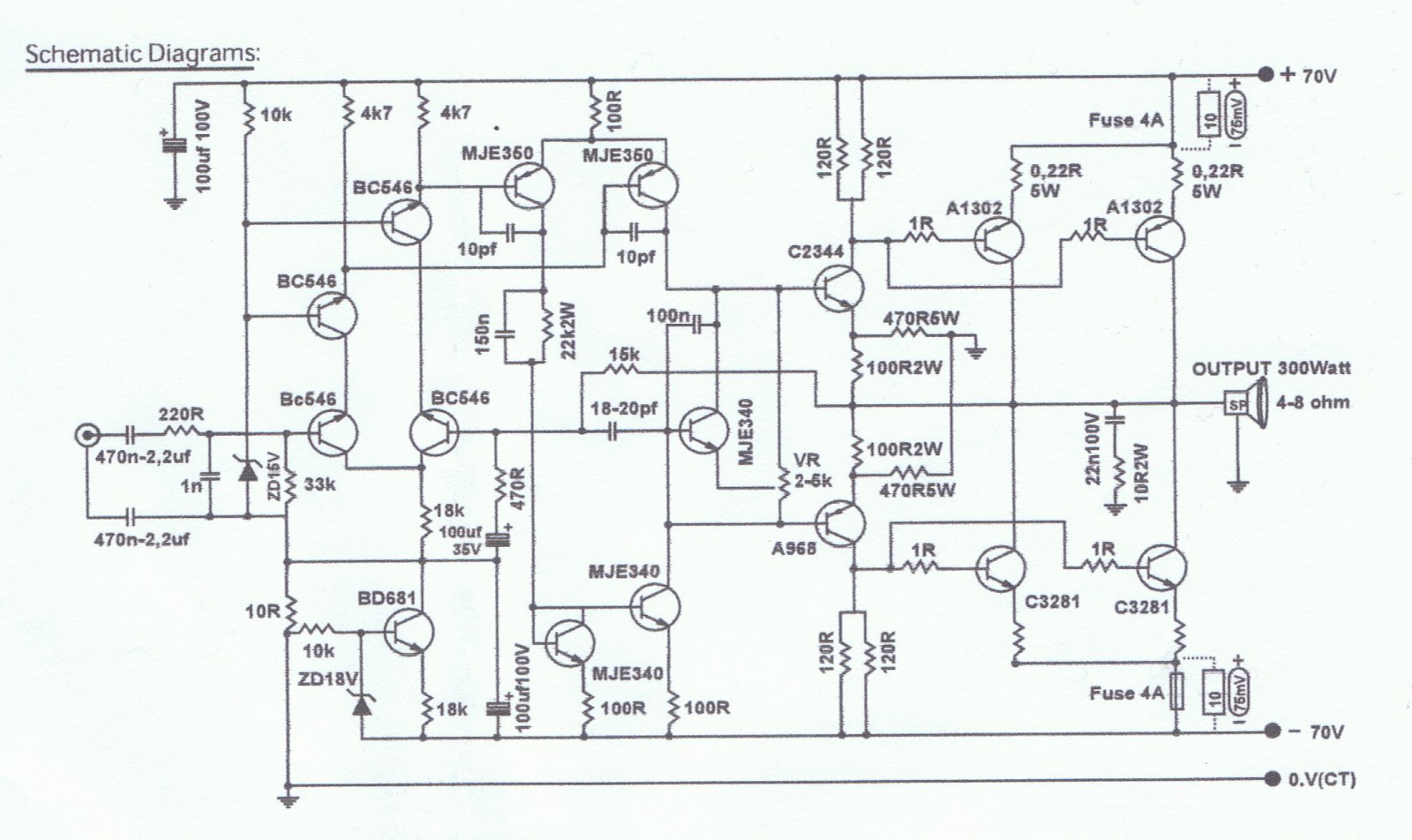

od dłuższego czasu posiadam wzmacniacz zrobiony wg. poniższego schematu.
Ponieważ miałem lekki brumm postanowiłem pokombinować z masą.
Przez własną głupotę spowodowałem zwarcie między masą i rezystorem 10 kohm położonym tuż obok gniazdka Input.
Spowodowało to przebicie diody Zenera ZD18 V. Po jej wymianie okazało się, że mam na wyjściu głośnikowym napięcie stałe o wartości
około od. 1,5V do 29Volt w zaleności od położenia potencjometru ustawiającego prąd spoczynkowy.
Bardzo bym prosił o jakąś pomoc, Tipps gdzie szukać błedu.

Serdecznie dziękuję za pomoc

[brencik]

gdzie szukać błedu

Między krzesłem a klawiaturą.
Zmień tytuł tematu bo nic nie mowi i odechciewa sie odpowiadac.
Pomierzyłeś tranzystory w parze roznicowej i okolicy?

[andreas]

Hallo,
Tytuł już nie da zmienić (chyba że coś przegapiłem).
Wszystkie tranzystory wylutowane i sprawdzone.
Wszystkie są ok.
Prąd spoczynkowy można regulować jak wcześniej, ale mam dalej DC na wyjściu od 1.5 V do max okolo 30 V.
Nepięcie zasilania mam 2 x 63 Volt.

[brencik]

Za DC na wyjsciu odpowiada najczesciej uszkodzony tranzystor w parze roznicowej.

[andreas]

Zdaję sobie z tego sprawę. Oba BC546 są jednak sprawne.....
Kiedyś spotkałem się z taką sytuacja, że był uszkodzony tranzystor w układzie różnicowym, ale nie powinno wtedy być tak, ze mamy wtedy na wyjściu połowę napięcia zasilajacego. Tu jest 1/4 tego napięcia....

[raven1985]

Przecież ten schemat jest zupełnie z czapy i jak tak to jest to nie może działać :)
Zamienione są C z E w 4 tranzystorach na wejściu .
C BD681 jest zwarty do masy .
A prąd tego źródła prądowego wynosi tylko 100uA (18-0.7)/18000 :???:
Generator biasu to jakiś dziwoląg z potencjometrem w emiterze :???:
I mniejszy błąd jeden z kondensatorów odsprzedających 1000uf jest do masy sygnałowej zamiast do głównej .
Kolejny to zenerka od kaskody do masy sygnałowej .
A masa sygnałowa jest przez kondensator :???:

ps wymień bd :)

[andreas]

Porównałem schemat z tym co na płytce no i faktycznie są różnice.
Schemat wziąłem ze strony internetowej gdzie kiedyś te moduły kupiłem.
W każdym razie na płytce jest wszystko ok, bo wzmacniacz mam już ponad dwa lata i śmiga super.
Wiem, że błąd jest gdzieś w okolicach pary różnicowej. Dziś będę szukał dalej.

[andreas]

Usterkę znalazłem i usunąłem. okazało się, że uszkodzony był rezystor 10 Ohm przy wejściu.
Dziękuję wszystkim za pomoc.
