Zamiennik OP-42 (Krell KAV 300i)

[Bumpalump]

Witam, szukam pewnego zamiennika dla tego pojedynczego wzm. operacyjnego, jestem w trakcie naprawy Krella kav 300i, uszkodzony był zasilacz +/- 18V i pełne napięcie zasilania tj +/-50V poszlo na wzmacniacze operacyjne w regulacji głośności co spowodowało ich doszczętne spalenie.

Zasilacz naprawiłem, napięcia są w normie +/- 17.5V zamiast OP-42 podstawiłem TL081 jednak nie chce to razem współpracować, podczas regulacji głośności na wyjsciach głośnikowych pojawia sie kilka V napięcia stałego, sam stopien końcowy jest 100% sprawny, gra po podaniu sygnału na TR. Q82, Q83 (kanał lewy)

Pytanie moje jest takie, jest opcja, że ten OP'amp z powodu różnicy parametrów nie będzie działał? po drodze są jeszcze kostki DAC LTC8043 ale one są zasilane z +5V więc wątpie aby dostały w dupe razem z OP, chyba, że OP'ampy dostały zwarcia na wszystkich wyprowadzeniach i 50V poszło również na te kostki

posiadam oryginalny schemat do tego krella, mogę udostępnić jeśli ktoś jest zainteresowany pomocą.

[raven1985]

50V poszło również na te kostki

To prawdopodobne .
Podaj stałe bezpośrednio na wejście LTC8043 (np 5V) i spr. co jest na wyjściu przy regulacji napięcia .
Najlepiej było by samemu generować sobie SPI i wtedy łatwo spr czy działa .

[taz]

Kostki OP42 masz w Mouserze. Tylko najpierw upewnij się, że pozostałe układy działają jak należy.

[Bumpalump]

Kostki wszystkie sa do kupienia w Farnellu wiec z tym nie ma problemu, ale nie chce wydawac 150zl i okaze sie ze strzala dostal moze jeszcze procesor.

- - - - - aktualizacja - - - - -

Kostki OP42 masz w Mouserze. Tylko najpierw upewnij się, że pozostałe układy działają jak należy.

Wszystkie pozostałe połprzewodniki są sprawne, za OP 97 i OP 42 podstawiałem TL081, jedyna niewiadoma to wlasnie LTC8043

- - - - - aktualizacja - - - - -

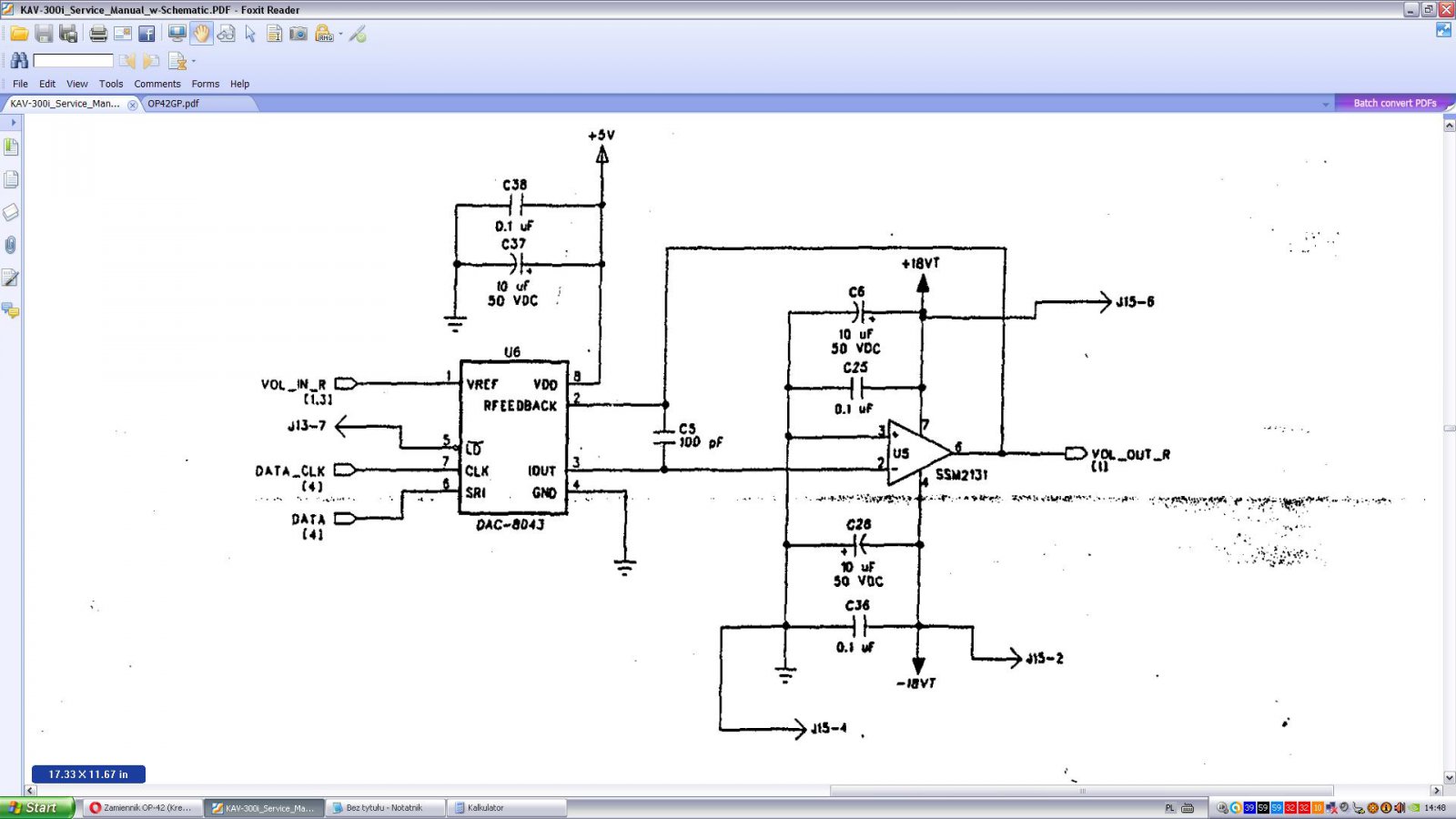

Zamieszczam jeszcze fragment schematu

[taz]

Jeśli dobrze kombinuję to ten układ został użyty jako regulacja głośności. Rozumiem, że zasilanie LTC8043 jest prawidłowe? Zewrzyj wejście wzmacniacza, zmierz jakie napięcie masz na Vref kostki U6, powinno być 0V. Na Rfeedback też powinieneś mieć 0V.

[Bumpalump]

Jeśli dobrze kombinuję to ten układ został użyty jako regulacja głośności. Rozumiem, że zasilanie LTC8043 jest prawidłowe? Zewrzyj wejście wzmacniacza, zmierz jakie napięcie masz na Vref kostki U6, powinno być 0V. Na Rfeedback też powinieneś mieć 0V.

Tak, ten układ reguluje głosność, napięcie zasilania układu zgodne +5V, zaraz pomierze

- - - - - aktualizacja - - - - -

Jeśli dobrze kombinuję to ten układ został użyty jako regulacja głośności. Rozumiem, że zasilanie LTC8043 jest prawidłowe? Zewrzyj wejście wzmacniacza, zmierz jakie napięcie masz na Vref kostki U6, powinno być 0V. Na Rfeedback też powinieneś mieć 0V.

Z wybranym źródłem S1 (wejscie zwarte do masy)
Vref 0VDC
Vref feedback -15VDC
Napięcie nie zmienia się podczas regulacji głośności

Po wyciągnięciu OP-ampa
Vref 0VDC
Vref feedback 1VDC
Napięcie nie zmienia się podczas regulacji głośności

[raven1985]

Vref feedback -15VDC

Spr czy masz 10kom między iout a feedback (bez op-ampa).

[taz]

Na ten moment wygląda jakby LTC wyzionął ducha :/

[Bumpalump]

250ohm

- - - - - aktualizacja - - - - -

Jeszcze jedna ważna sprawa, wszystkie pomiary dokonywane na lewym kanale, ten kanal na wyjściu głośnikowym gra zniekształconym dźwiękiem ze składową stała kilku V, a podczas regulacji głośności skacze do kilkudziesięciu V, jednak sygnał nie zostaje wzmocniony. Stąd też najbardziej prawdopodobne jest uszkodzenie LTC

Drugi kanał zachowuje się zdeczka inaczej, tu panuje grobowa cisza, 0VDC na wyjściu głośnikowym, napięć na Vref i Vrefdb nie mierzyłem na tym kanale

[taz]

W lewym kanale masz padnięty LTC.

Zmierz tą samą rezystancję w prawym kanale, tam pewnie będzie wszystko wypalone. Zasilanie op-ampów jest wspólne dla obydwu kanałów?

[Bumpalump]

Zasilanie obu kanałów jest wspolne, na drugim kanale jest przerwa pomiedzy Iout i Vrefdb

- - - - - aktualizacja - - - - -

Jeszcze male pytanie, zamawial ktos cos w farnellu? jest tam opcja platnosci zwyklym przelewem bankowym czy konieczna jest karta kredytowa? bo w TME czas oczekiwania na te uklady do 3 tyg

[taz]

No to koszty naprawy wzrosły. Ale przy tym wzmacniaczu i tak warto :)

[raven1985]

W tym martwym możesz spróbować wlutować rezystor 10k między iout a feedback.
Nikła szansa, że ruszy ale warto spróbować (nawet jak ruszy to nie ma gwarancji, że scalak jest sprawny czy też w przyszłości nie padnie więc lepiej i tak wymienić )

farnellu

można ale nie płaciłem w ten sposób .

[Bumpalump]

Zamówilem wszystko z farnella, mam nadzieje ze dostane normalnie numer konta do przelewu

[Bumpalump]

Kanał prawy:

Z wybranym źródłem S1 (wejscie zwarte do masy)
Vref 10VDC
Vref feedback od -1 do -5VDC
Napięcie na Vref feedback skacze podczas regulacji głośności

Po wyciągnięciu OP-ampa
Vref 10VDC
Vref feedback 0VDC
Napięcie nie zmienia się podczas regulacji głośności

- - - - - aktualizacja - - - - -

Musialem pominac ktorys tranzystor w pomiarach bo tego napiecia na Vref nie powinno byc

[Bumpalump]

Dla pewnosci jeszcze raz sprawdzilem wszystkie tranzystory, wszystkie wydaja sie byc sprawne (tester tranzystorow, multimetr)

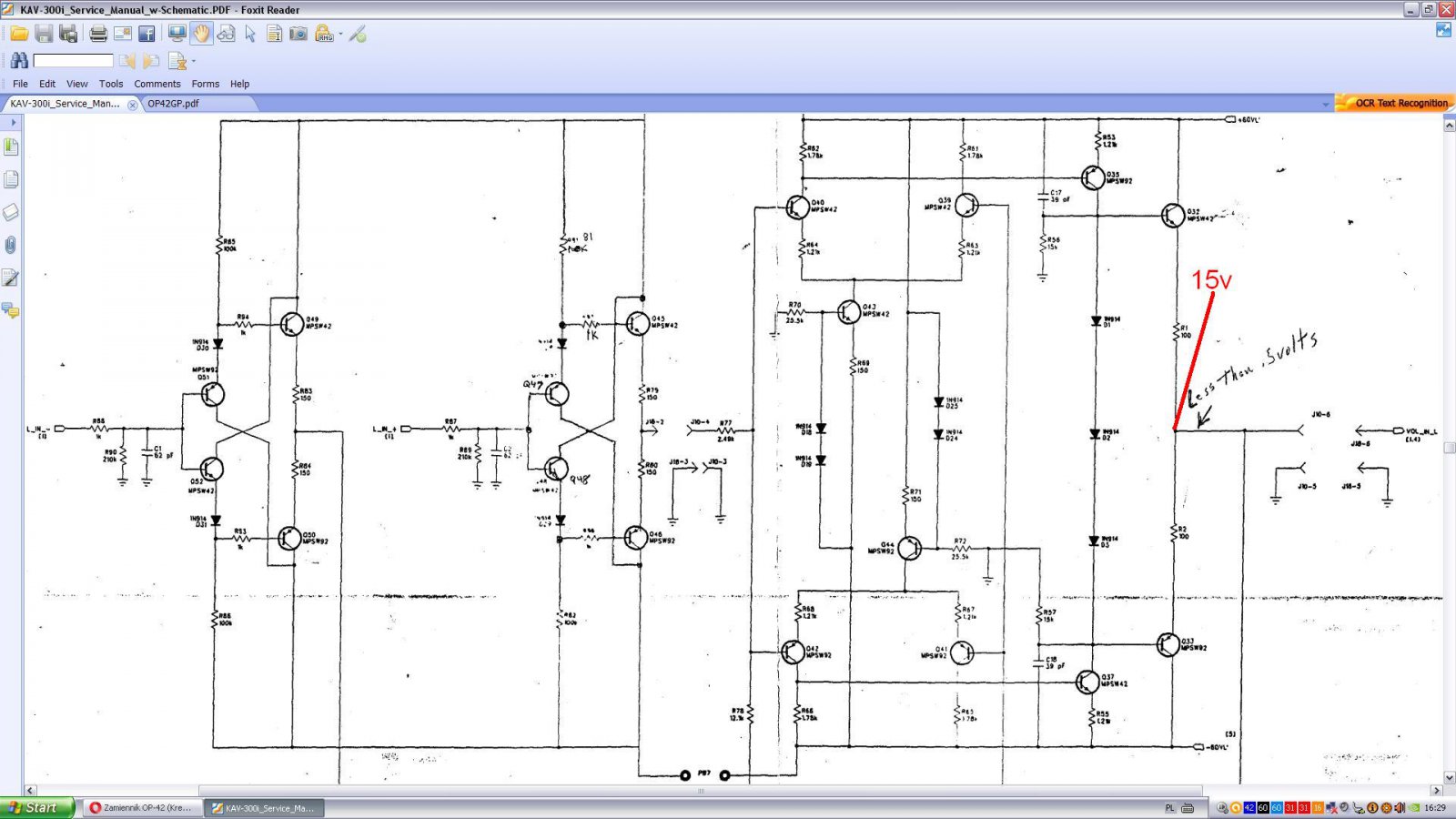

Sprawdzilem równiez diody i rezystory, kazdy pojedynczy element jest sprawny, a mimo to na wyjsciu mam ok 15V na obu kanałach.

Chyba ze tranzystor ktorys jest czesciowo uszkodzony a tester tego nie wykrywa, podstawie na probe MPSA 42/92


- - - - - aktualizacja - - - - -

Napiecie to wystepuje nawet z wyciagnietym OP'ampem w sprzezeniu zwrotnym.

[czekin1]

A w czasie pracy sprawdzałeś na tranzystorach napięcia?
napięcie BE w kierunku przewodzenia większe niż 0.8V - na pewno jest uszkodzony tranzystor.

[Bumpalump]

Witam ponownie, kostki wymienione i wzmacniacz gra na obu kanałach ale mam jeszcze jeden mały problem z nim.

Na prawym kanale podczas szybkiego zwiększania głośnośc membrana jest lekko wypychana do przodu (składowa stała ok 2V) gdy ściszam membrana jest wciągana (składowa stała -2V)

DC offset ustawiony na 0,1mV, pamiętam miałem kiedyś podobny problem z Sony TA-F555ES tam regulacja DC ballance pomogła, sytuacja była identyczna z tym, że tam regulacja głośności była analogowa.

czy waszym zdaniem rozrzut parametrów kostek lub op-ampów może powodować coś takiego?

półprzewodniki, kondensatory, rezystory była sprawdzane nawet dwa razy, wszystko ok.

- - - - - aktualizacja - - - - -

Dodam jeszcze, że na tym kanale wzmacniacz miał w przeszłości wymieniane tranzystory końcowe i sterujące nie sprawdzałem ich wzmocnienia ale to też może być przyczyna (w szczególności sterujące)

[Bumpalump]

Rozwiazany, dziekuje za dotychczasowa pomoc

[taz]

Możesz napisać co powodowało pływanie napięcia na wyjściu?
