Uniamp - problem

[ZAP]

Witam

Na rezystorach emiterowych brak napięcia. Regulacja rezystorami nie powoduje żadnej zmiany. Dotyczy to obu kanałów.
Na wyjściach głośnikowych napięcie stałe 850 mV o odwróconej polaryzacji.
Po podłączeniu głośnika słychać podczas włączania pyk oraz widać wychylenie membrany.
Dźwięk jest zniekształcony charczy itp.

Proszę o pomoc.

[marcin55246]

Nie pomyliłeś tranzystorów sterujących?

[ZAP]

tz. których i co miałoby być pomylone ?

[marcin55246]

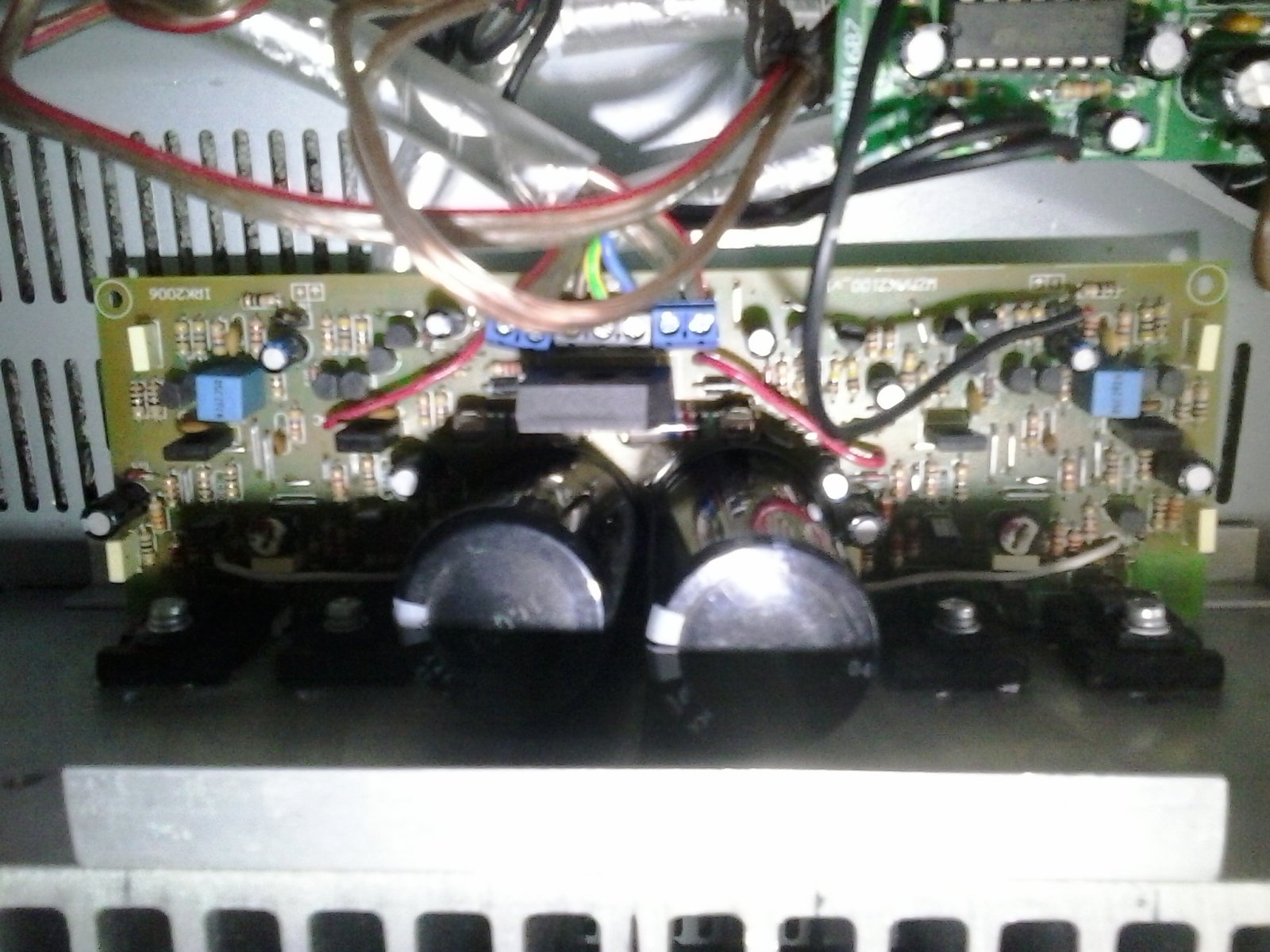

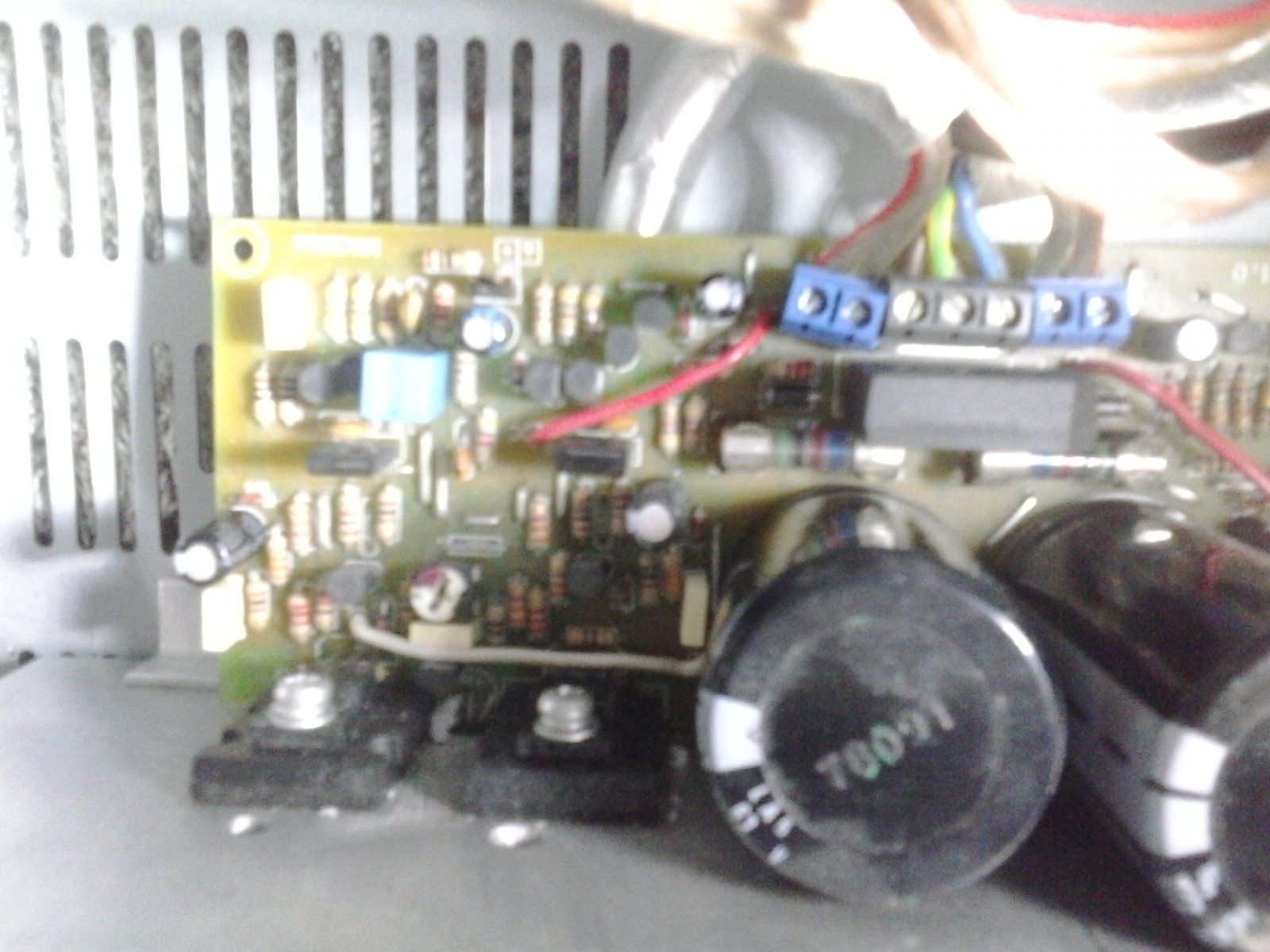

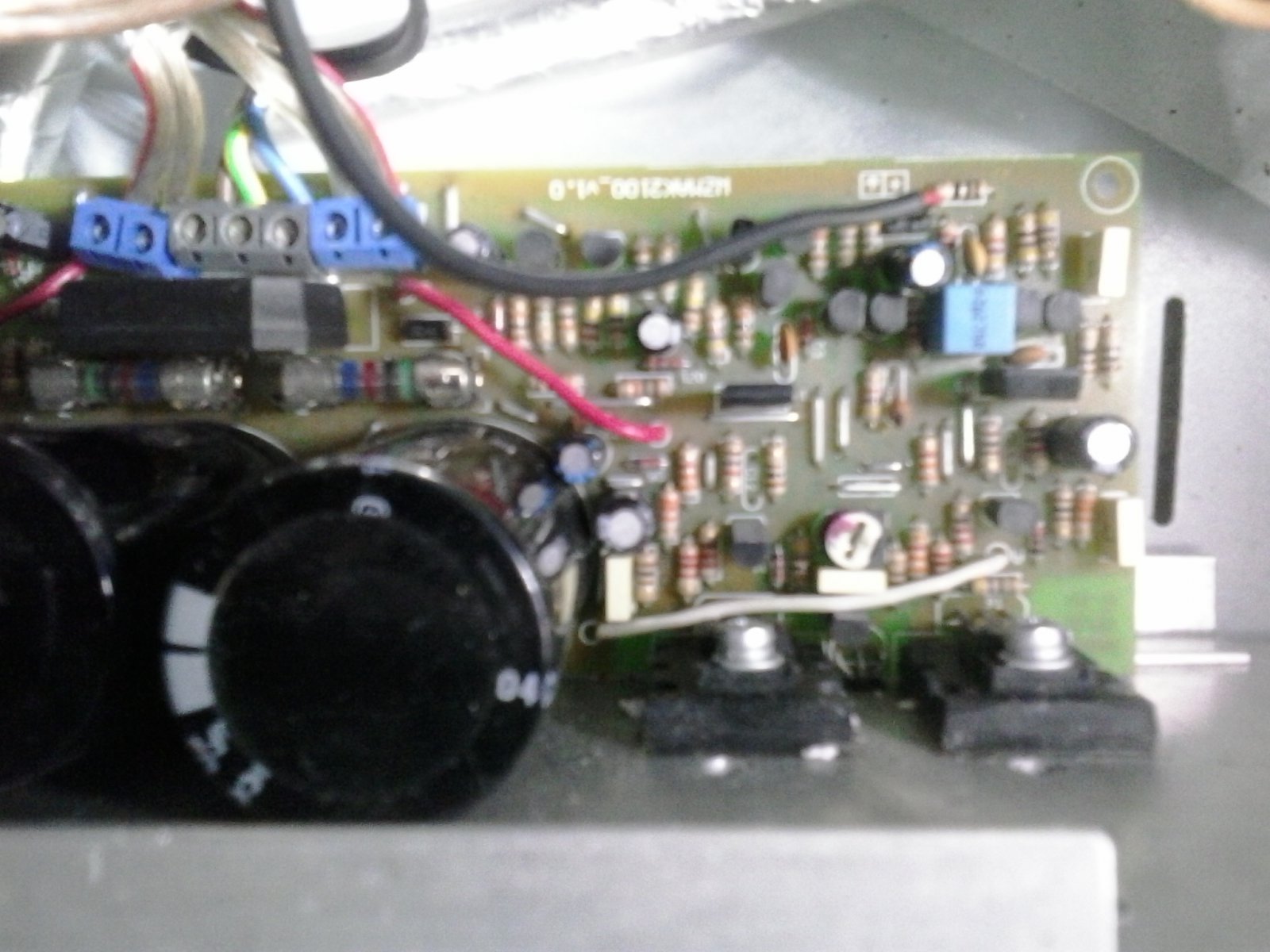

Daj zdjęcia płytki z obu stron. T16, T6, T24, T32?

[borys]

Sprawdz sam front wzmacniacza czy obydwa zrodla pradowe sa zalaczone. Nie mam schematu na telefonie wiec musial bys go wkleic.

[ZAP]

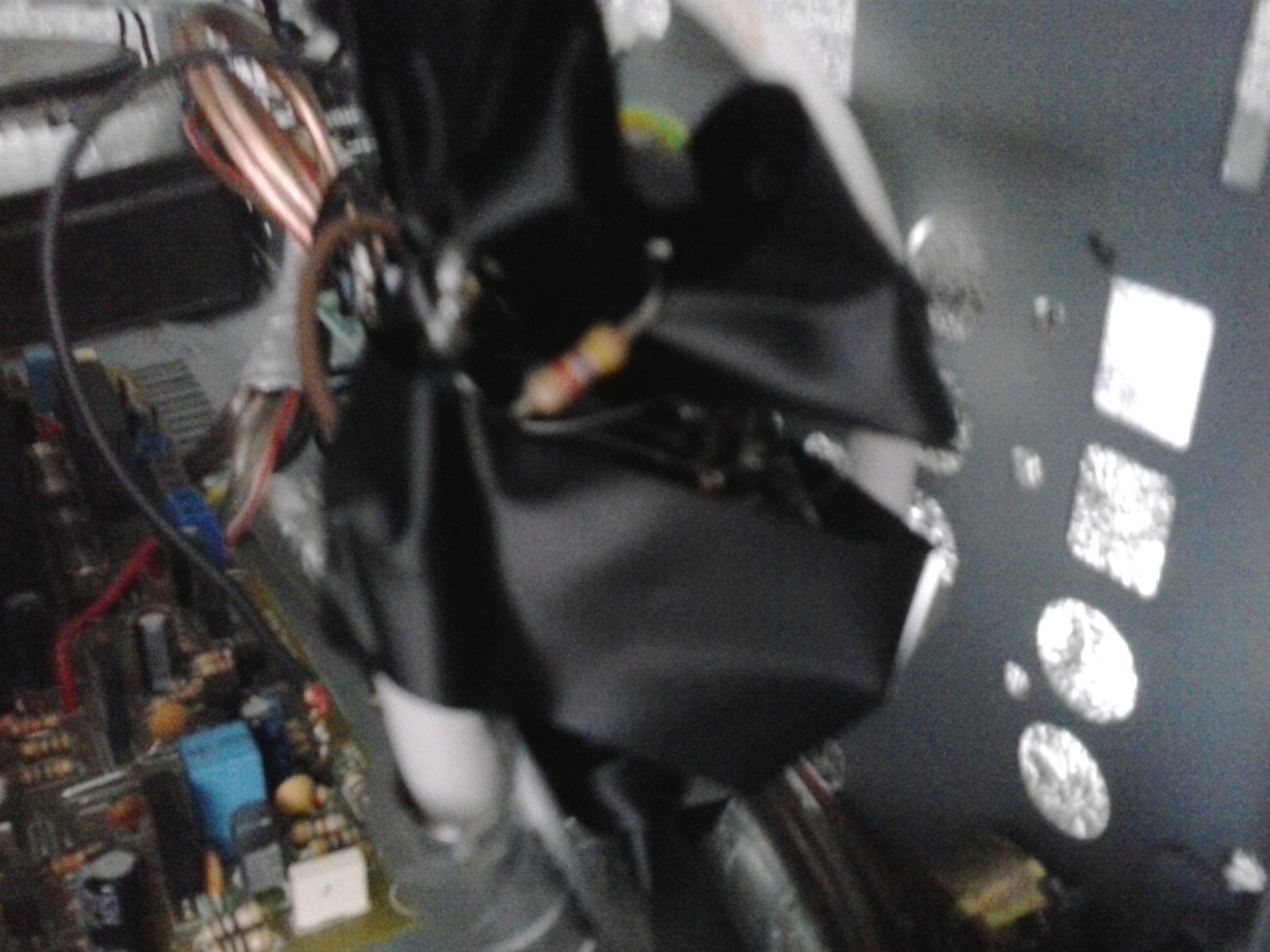

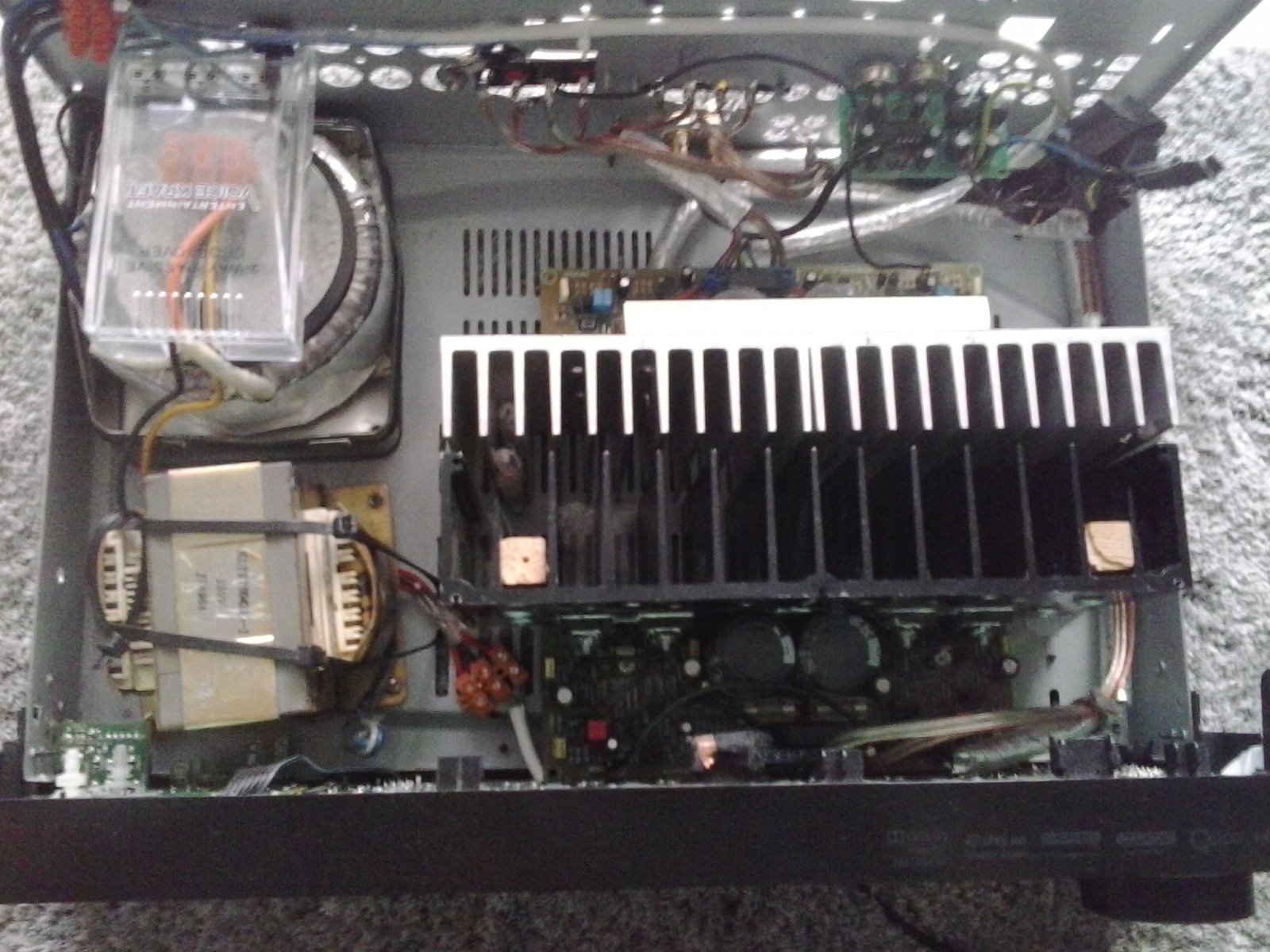

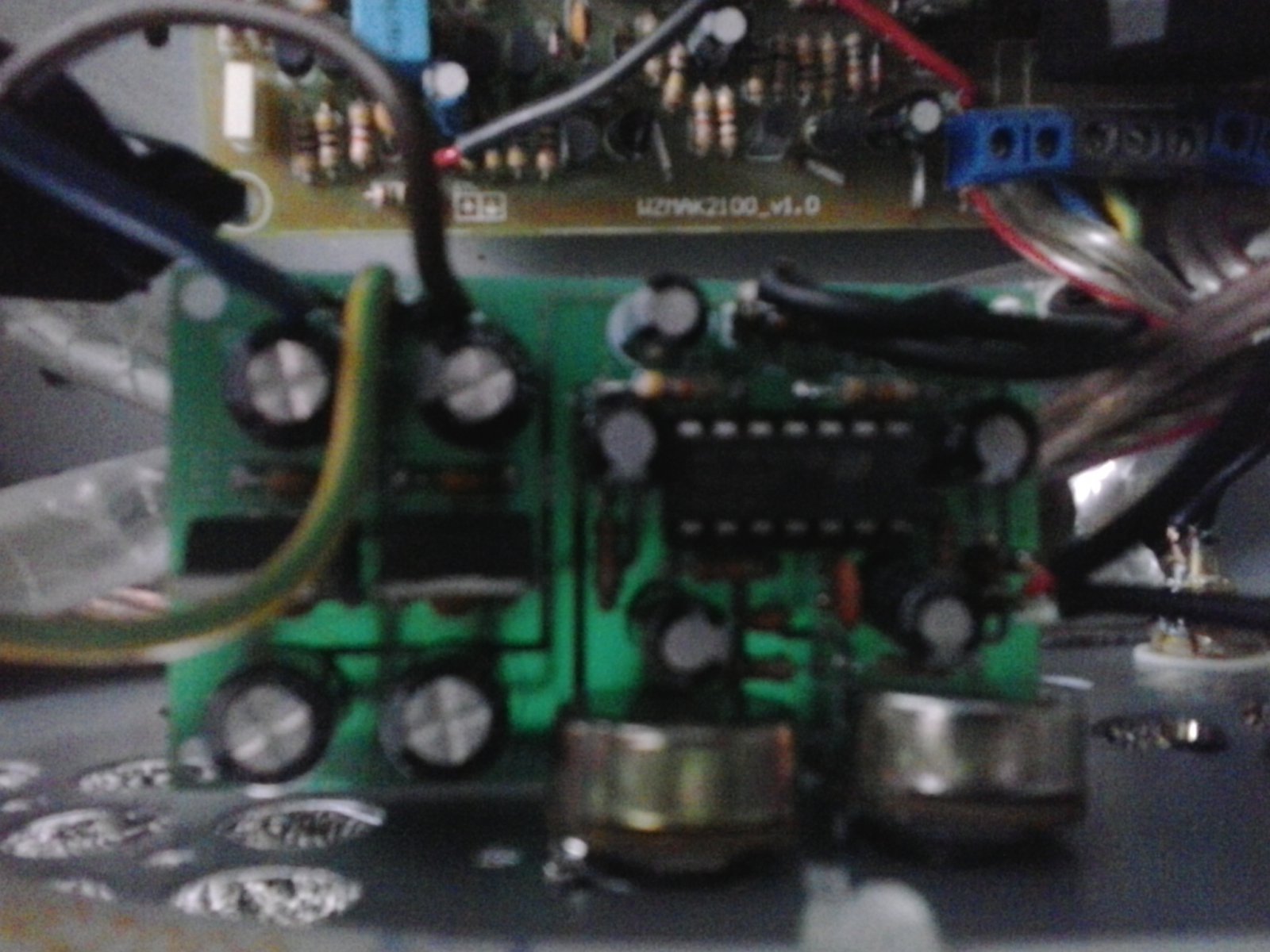

Omawiamy wzmacniacz posiada srebrny radiator. Zasilany jest z trafa toroidalnego. Ten z czarnym działa bez zarzutu (Irek ustawił mi go osobiście ). "Cudo" na tylnej ściance owinięte izolacją to niechlubnie lecz dobrze działający patent borysa na zasilenie filtra.

- - - - - aktualizacja - - - - -

Borys, zamieszczam link do schematu w pdf.
http://www.fratu.pl/irek/files/UniAm...OS_schemat.pdf
Jeżeli telefon Ci nie odtworzy daj znać przerobie na jpg

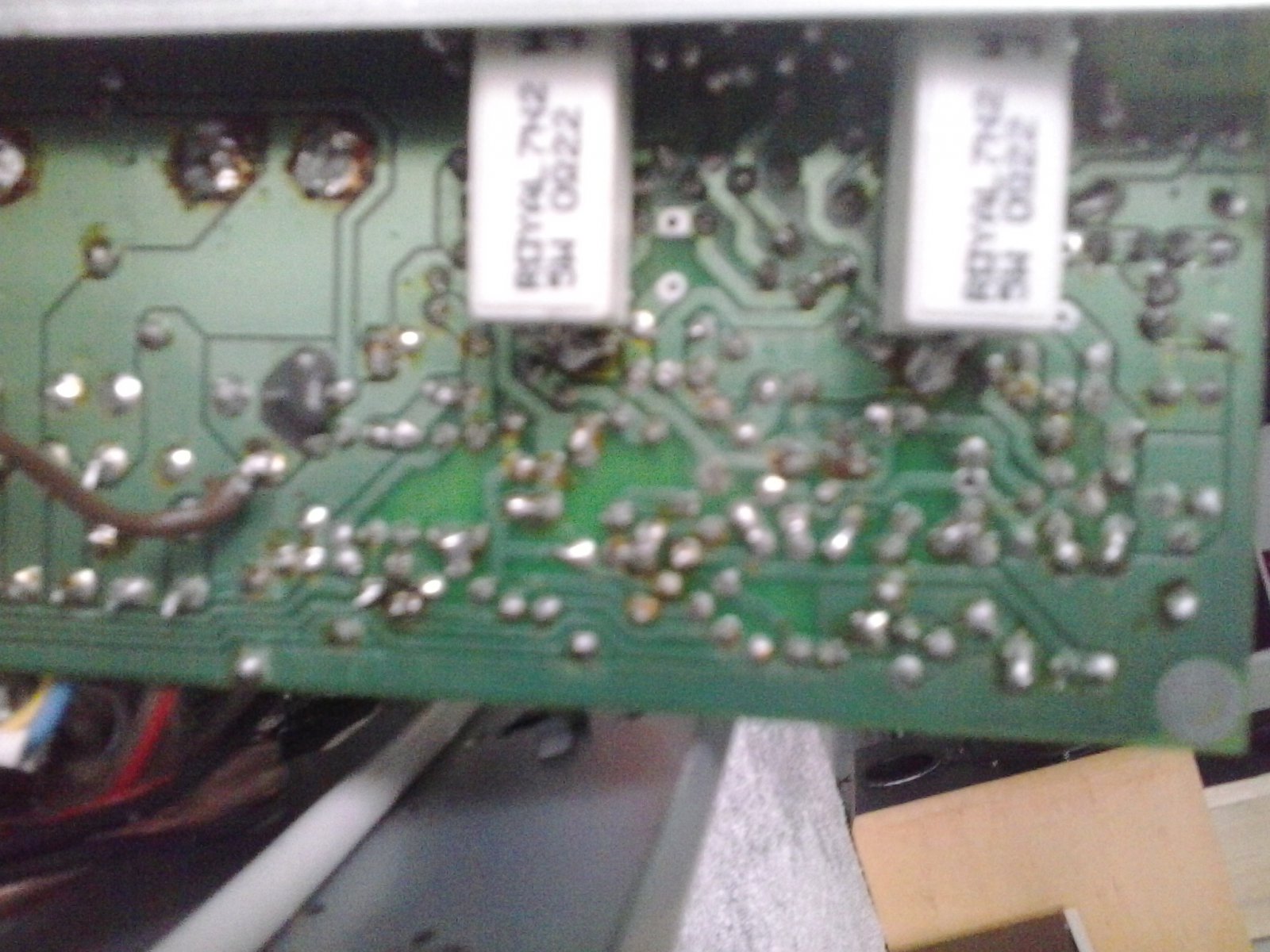

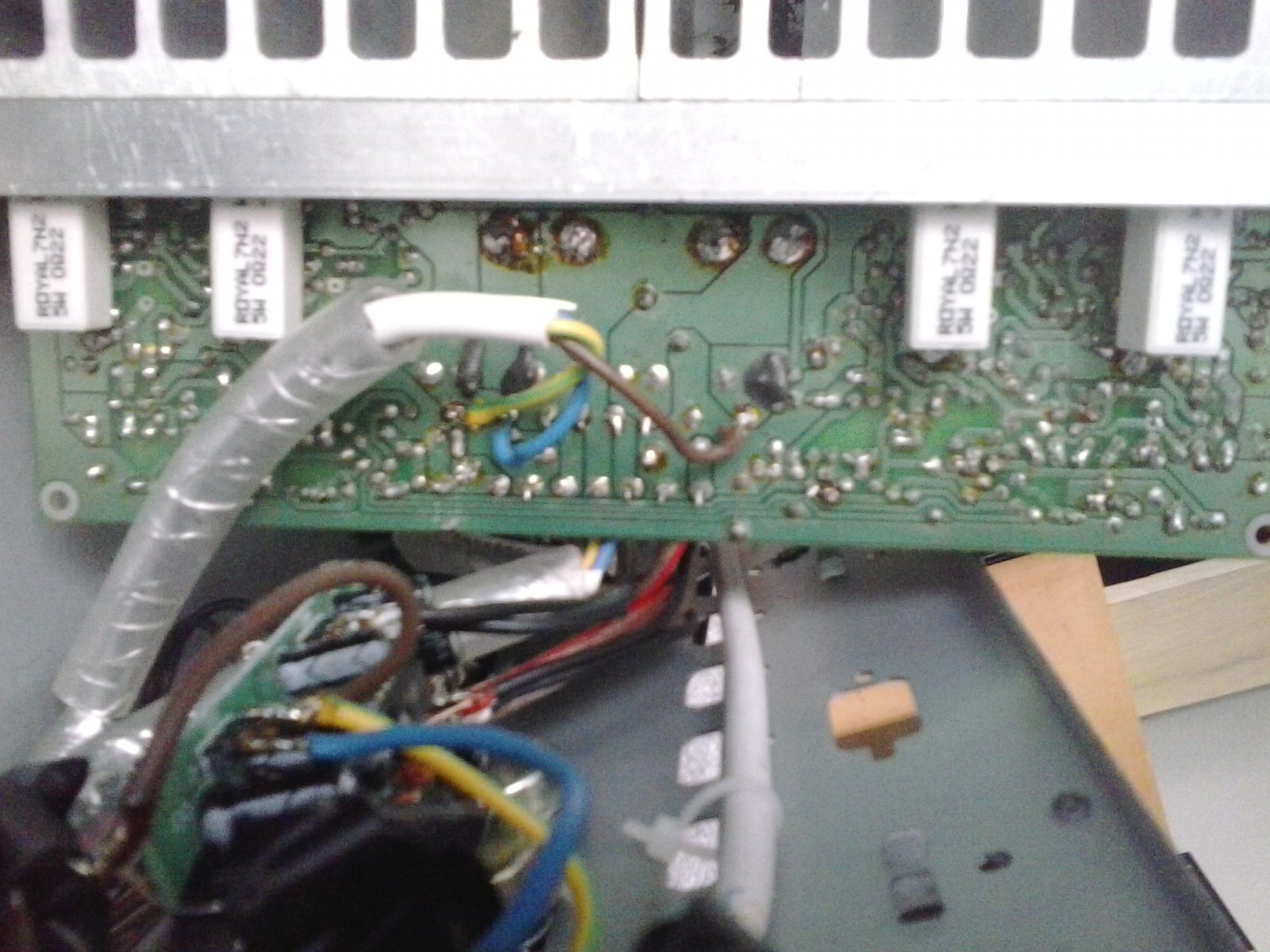

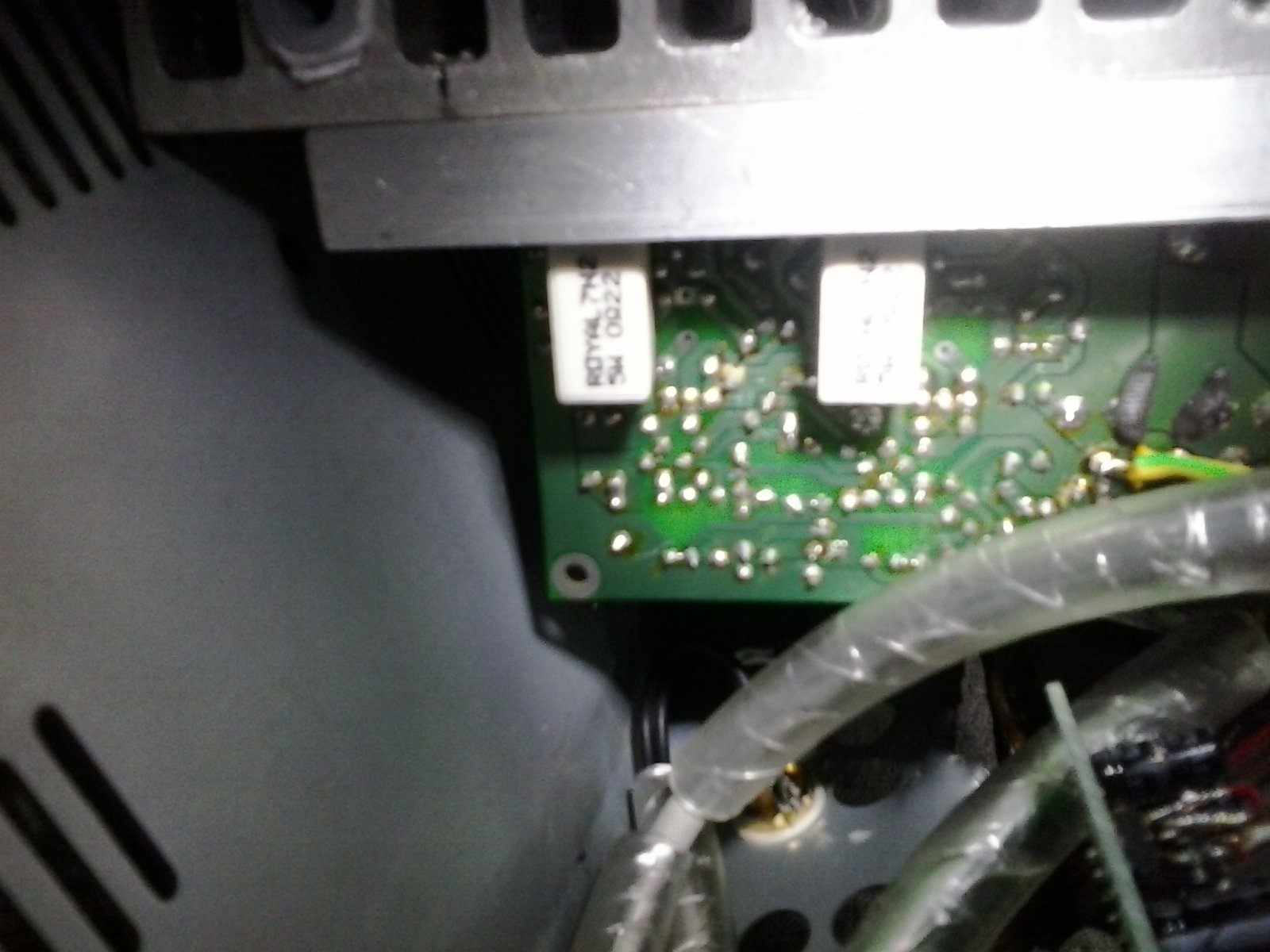

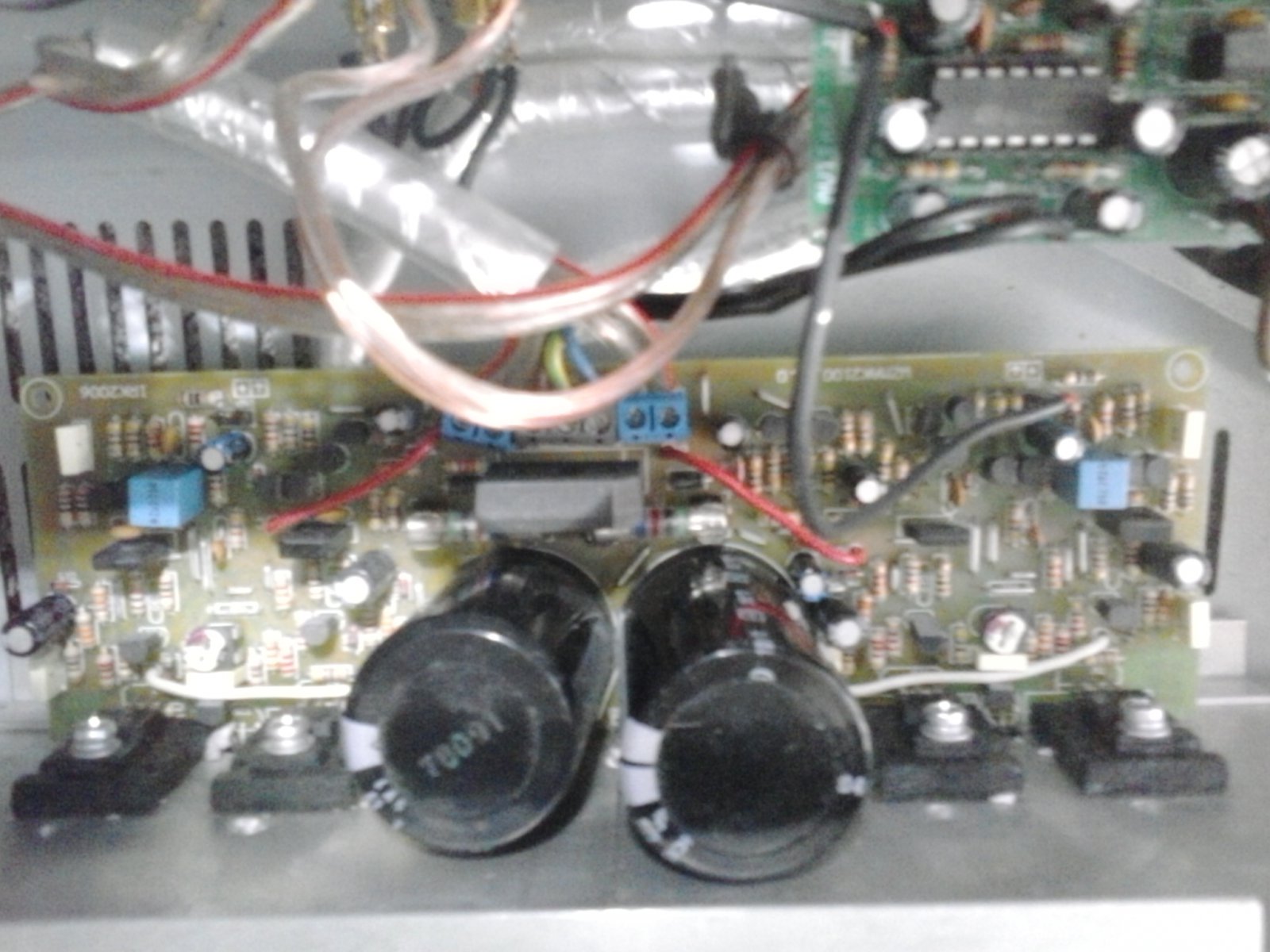

Plastelina od strony lutów przyklejona dla bezpieczeństwa aby podczas pomiarów itp nie zrobić zwarcia na zasilaniu.
Borys, wzmacniacz powinien mieć zasilanie ponieważ na filtrze mam 2x23,4 (mierzyłem), zresztą dokładnie tak jak obliczyłeś.

[Damian89]

Czy mi się wydaje czy jedna parę masz na osobnym radiatorze a druga na innym...nie jest to jeden profil aluminiowy.

Wysłane z mojego D722P przy użyciu Tapatalka

[ZAP]

Zgadza się, jest na dwóch profilach aluminiowych.

[borys]

Schemat po lewej stronie. Najpierw zrob sprawdzanie od przodu, uwidzi sie co z tego wyniknie, a pozniej sie zrobi sprawdzanie od ''upy'' strony.

Sprawdz:
1. Na R32 i R38 powinienes miec niecale 11V
2. Na R5 i R29 powinienes miec kolo 1,1V
3. R27 i R10 powinienes miec kolo 0,5V (moze troszke wiecej)

[ZAP]

Wyniki sprawdzenia:
R38 = 0,27V
R32 = 0,0 V
R5 = 0,32V
R29 = 0,6 V
R27 = 0,0 V
R10 = 0,0 V

[borys]

ZAP
Teraz twoim zadaniem jest sprawdzenie dlaczego zabezpieczenie nie zalacza frontu wzmacniacza. Sprawdz napiecie na bazie tranzystorka T17 - ale uwaga czarna koncowke miernika przyloz do ujemnego raila zasilania, czyli nie bedzisz sprawdzal wzgledem masy tylko wzgledem ujemnego raila.

Teraz tak, albo cos ciagnie lewa czesc komparatora zabezpieczenia w dol (tutaj tez warto by sprawdzic napiecie na kondensatorze c17 --> wzgledem masy) albo samo wyjscie komparatora nie zalancza zrodel pradowych. Czyli jakies zajecie juz masz.

[wiesiek9990]

A może to brak masy z transformatora ? Albo któryś z przewodów jest walnięty. Ja bym posprawdzał miernikiem okablowanie, może któryś ma przerwe .
