Wzmacniacz do domu i na małe imprezy

[Maygaywer]

A wiec planuję budowę wzmacniacza ewentualnie końcówki mocy oraz przedwzmacniacza (w wspólnej lub osobnych obudowach,jeszcze się na to nie zdecydowałem.)

Chciałbym wykorzystać projekt OPS-3 dodając 3 pary więcej miałby 6 par tranzystorów Mocy,zasilanie myślałem nad 2x60V Dc kondensatory Filtrujące 4x22mf/63v+2x22mf/63v Przystawka CapM.

Stopień Mocy miał by oddawać moc 550W/2 I 300W/4 oraz 150W/8

Zgodnie z wyliczeniami:

60V-3V(Przystawka CapM)=57V Rail 57V -2V (Spadek zasilania przy pełnej Mocy)=55V 55V-7V(Napiecie nasycenia tranzystorów)=48V
48V/4=12A*48V=576W/2R Dla 4R 48V/8=6A*48V=285W/4R Dla 8R 48V/16=3A*48V=150W/8R z powodu że zasilanie mniej siądzie.

Ze względu że stopień mocy ma sprawność w klasie Ab 65% A moc wyjściowa 2 kanałów przy Obciążeniu 4R wyniesie 1100W to transformator powinien mieć moc 1100VA+35% (Brakującej sprawności w postaci ciepła i strat)=1485VA wiec trafo TTSA1500VA Bedzie idealne o napięciu 2x45V Ac oraz 2x6,3V (dla Lamp).

Mostek Prostowniczy 50A,oraz filtracja 60mf na cały wzmacniacz powinna być wystarczająca.

Teraz trochę Pytań:

1.Jaki radiator wybrać ponieważ będzie dużo ciepła (sam Bias pewnie 30W na kanał)to mam 2 propozycję:
-http://www.piekarz.pl/pl/?item=42122
-http://www.tme.eu/pl/details/sk56_100_sa/radiatory/fischer-elektronik/?brutto=pl&gclid=CMjivu6gx9ECFe4Q0wodvwAIZQ
2.Stosując 6 par tranzystorów wyjściowych zamiast 3 par jakie zastosować tranzystory sterujące czy obecne 1A są w stanie wysterować taką ilość. Moim zdaniem są za słabe.
3.Czy zwiększając ilość tranzystorów mocy,jakość końcówki się nie pogorszy?
4.Jaki Bias ustawić dla 5 Par tranzystorów wyjściowych?
5.Czy muszę wprowadzać jakieś zmiany w wejściówkach np.A9?

Wszystkie płytki planuję wykonać samemu.Posiadam dojście do laminatu od 2x35um do 2x210um #2mm wiec to nie stanowi problemu.Projekt samej końcówki mocy Ops-3 też jest dostępny na forum wiec dołożenie tranzystorów to pestka.

Do końcówki będę musiał wykonać zasilacz zwany Psu (prawdopodobnie produkcji Borysa) jeszczę nie wiem bo chcę samemu wykonać pcb,a raczej nie mam co liczyć na projekt,a szkoda bo ma fajny zasilacz pomocniczy kóry ostatnio szukałem. Zabezpieczenia na Mosfet,zasilacz górny,full protection. Oraz dodatkowo oddzielnie CapM który chcę zbudować na jednej pcb razem z Psu.

Wzmacniacz ma pracować do 2r z powodu iż w przyszłości planuje solidne kolumny (które pewnie zejdą do 2r),nie chcę mieć problemu z ich wysterowaniem.

Mam nadzieję iż pomogą mi osoby mające pojecie o elektronice,bądz budowali już coś podobnego.

Pomysł się wziął po przeczytaniu 80-kilku stron tematu iampa,w której zostały podane informacje ze może pracować z 5 parami tranzystorów,ze ma dobrą jakość.

Na chwilę obecną największym problemem jest brak projektu Psu,bo cała reszta jest dostępna na forum,w formie Pdf lub Blueskrina i można z tego wykonać nowy projekt wzorując się na materiale.

Przewiduje wentylator na tylnej ścianie wzmacniacza w celu przedmuchu i zmniejszenia temperatury.

[Maygaywer]

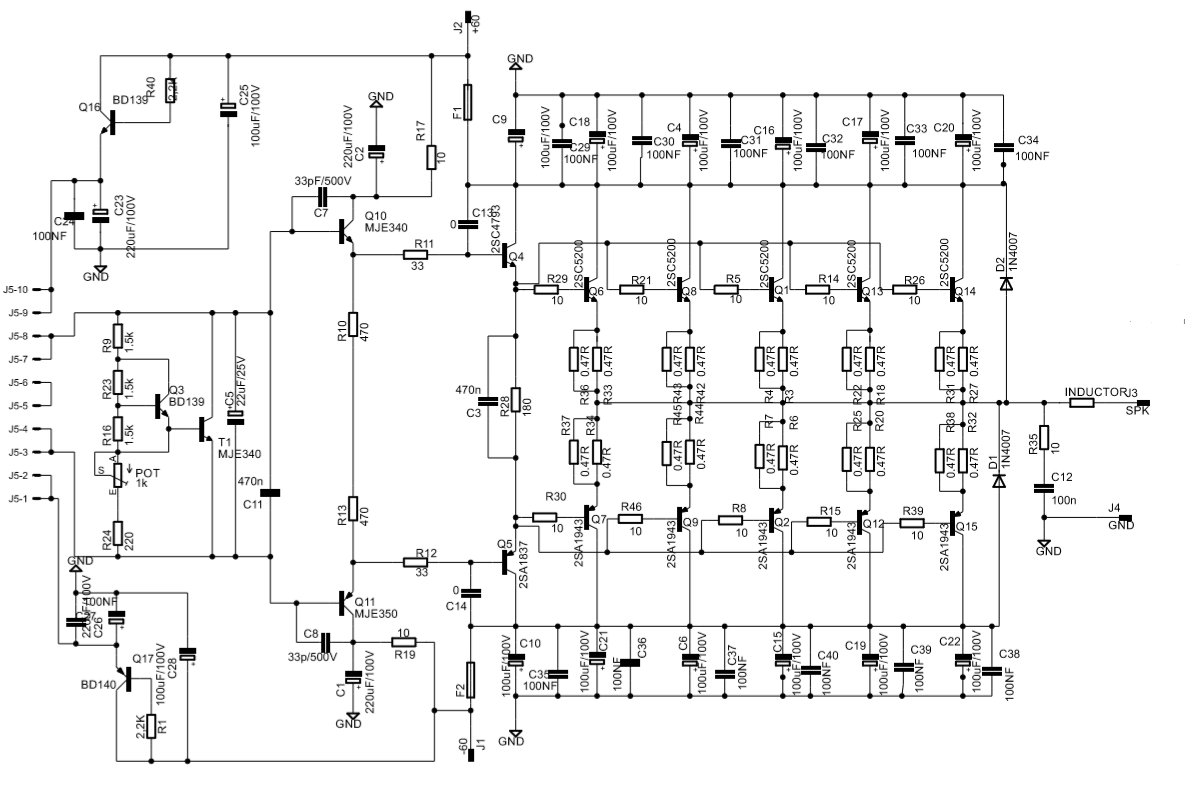

Tak miał by wyglądać schemat.Naszkicowałem przerabiając schemat OPS-3.

[Holgin]

2SC4793/2SA1837 są za słabe z tego co pamiętam żeby sterować 6 parami. Obawiam się, że układ może wymagać ciut poważniejszych zmian. Jesteś pewien że te 550W jest potrzebne? To już niezła elektrownia...

[Maygaywer]

To że obecne tranzystory sterujące są za słabe to ja wiem.Myslę że jako zamiennik mogły by być MJE15032/MJE15033 mają po 8A.
Składałem wzmacniacze większej Mocy,nie było to bardzo skomplikowane.

Z tego co wyczytałem z Tematu Borysa to nie ma problemu z większa ilością tr.Mocy wystarczy dodać oraz zwiększyć zasilanie.

Czekam na dalsze opinie...zobaczymy co z tego wyjdzie.

A tak miało by wyglądać Pcb na laminacie 2x105um#2mm:

[BIG ROMAN]

Ścieżka od rezystorów emiterowych do wyjścia wygląda dość licho.

[Maygaywer]

Ścieżka od rezystorów emiterowych do wyjścia wygląda dość licho.

Chwilowo jest jeszcze nie dokończony projekt planuję pogrubić ścieżki prądowe oraz emiterowe.

[piglet11]

Polecę od siebie przy takiej mocy wlutować drut miedziany w ścieżki prądowe.

[Maygaywer]

Polecę od siebie przy takiej mocy wlutować drut miedziany w ścieżki prądowe.

Dzięki za radę lecz czy to konieczne? 1mm szerokości ścieżki na laminacie 105um może wytrzymać 5A prądu ciągłego i 8A w impulsie. Sciezki zasilające jak na razie mają 4mm szerokości planuje zwiększyć do 6mm.Z emiterowymi trochę słabiej bo to 2x2,5mm szerokości.

A prąd przy 2R popłynie około 12-15A oddając moc ok 550W/2R.

Ale masz rację zatopienie srebrzanki da pewność ze się ścieżka nie przepali.

[Holgin]

Ale masz rację zatopienie srebrzanki da pewność ze się ścieżka nie przepali.

Wytrzymałość ścieżki to jedno, druga sprawa, to że w świecie audio każdy by chciał, żeby spadki napięcia na kablach/ścieżkach były pomijalnie małe :) Dlaczego nie poszerzysz całej płytki? Nie dałoby rady inaczej tego poukładać żeby ścieżki były odpowiednio szerokie?

[Maygaywer]

Poszerzenie całej płytki odpada,szerokość musi być 70mm aby wejściówki pasowały.Jedynie można podłożyć Pcb. Nad tym już pracuje.Spadki napięcia nie będą praktycznie żadne to Nie carAudio gdzie każdy mV jest na wagę złota.

Nie chcę ingerować dużo w Pcb aby nie mieć problemu z Brumem i innymi nie pożądanymi skutkami.

O samo Pcb nie mam wątpliwości,gorzej czy to będzie w stanie stabilnie działało.

[Maygaywer]

Wytrzymałość ścieżki to jedno, druga sprawa, to że w świecie audio każdy by chciał, żeby spadki napięcia na kablach/ścieżkach były pomijalnie małe :) Dlaczego nie poszerzysz całej płytki? Nie dałoby rady inaczej tego poukładać żeby ścieżki były odpowiednio szerokie?

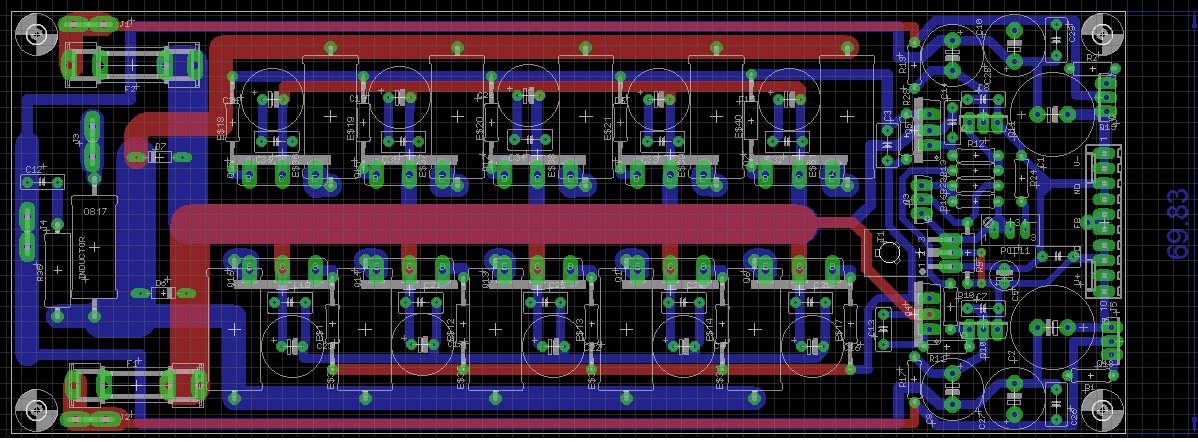

Trochę przerobiłem Pcb,jeszcze nie skończona,dołożone zasilacze Ips,oraz kondensatory na tranzystorach Mocy.

[Holgin]

Mógłbyś wrzucić pliki eagle?

[Marcin V]

Mocowanie tranzystorów mocy jak przewidziałeś?
Bo te wycięcia w oryginalnym projekcie były właśnie po to by montaż ułatwić. Nie widać też otworów w płytce by dotrzeć śrubokrętem do śrub tranzystorów, by w razie czego je odkręcić.
Temat się przewijał przez pierwsze 10 stron wątku i iAMP.
Ciekawszą opcją pod względem montażu była płytka wcześniejsza, po zatopieniu na takiej ścieżce srebrzanki nie powinno być problemów.

Co jak co to projekt mi się podoba ^^

[Maygaywer]

Marcin V.Spokojnie wszystko przemyślane jest.Tranzystory będą wystawać po około 1cm z każdej strony pcb aby było można ładnie je przykręcić. Montaż ich będzie taki sam jak był w OPS-3 najpierw przykręcamy do radiatora potem lutujemy od góry.Tranzystor prądu spoczynkowego pozostaje bez zmian.W mojej wersji są bardziej odsunięte od siebie pady lutownicze.Projektuje jeszcze raz tą pcb teraz zgodnie ze schematem Eangle.
Mi też się podoba tym bardziej ze zwiększenie zasilania do 2x90V nie powinno być problemem wtedy moc na 4R powinna być około 700W/4R.
Zmiany pewnie będą kosmetyczne w wejściówkach,w zależności od zasilania.Moja wersja ma dodatkowe zasilacze dla IPS (tak jak w iamp200).
Oraz zbocznikowane 100nf do kondensatorów 100uf na tranzystorach mocy (tak jak w iamp200).

Ze względu ze przy takiej mocy potrzebne są zabezpieczenia a przede wszystkim zwarciowe.Też powstaje Nowy Psu (zabezpieczenia+zasilacz główny+zasilacz pomocniczy 2x18v+CapM),Zabezpieczenia prawdopodobnie z Iamp200. Sterowanie Mosfetami zamiast przekaźników.

Jak będą gotowe Pcb,wszystko złożę przetestuję to wrzucę relację oraz pomiary.
Lubię Diy dlatego chcę wszystko sam zaprojektować i wykonać nie iść na łatwiznę i nie kupować płytek gotowych.

W wątku iamp-borysa jest bardzo dużo informacji które umożliwiają ulepszenie starej wersji OPS-3,wystarczy dobrze poczytać.

Co z tego wyjdzie już nie długo będzie wiadomo.

Wymagany Radiator bedzie O wysokosci 100mm i długosci 300mm,no chyba że ktoś wejsciówkę wyżuci dalej z radiatora i połączy z przewodem.:)

[Micwoj]

Wymagany Radiator bedzie O wysokosci 100mm i długosci 300mm

Ja mam taki przy OPS3 i w spoczynku jest ciepły. Zależy jaki prąd spoczynkowy dasz.

[Maygaywer]

Ja mam taki przy OPS3 i w spoczynku jest ciepły. Zależy jaki prąd spoczynkowy dasz.

Napisz proszę jakie masz trafo,jakie zasilanie Dc.Czy jest ciepły przy pełnej mocy na 4R?Jaki masz prąd ustawiony?

Zastanawiam się który radiator będzie lepszy C36260 CZY Fischer 100. Ten pierwszy ma dłuższe żebra o 2cm ale jest węższy o 4cm.
O anodowaniu nie piszę bo mogę dać do anodowni aby go anodowali.

[Micwoj]

OK. 10mV na emiterowych, czyli ile? Jak dobrze liczę ok. 45mA
Zasilanie coś ok. 60VDC
Radiator mam C30545 10cm długości, 1szt na każdą końcówkę (czyli razem dwie :) )

[Maygaywer]

No dokładnie 10mV=45mA prądu spoczynkowego.Ten twój radiator ma cienką płytę przednią tylko 4.5mm,Obydwa które ja planuje dać mają płytę o grubości 10mm,poza tym Anodowany radiator lepiej oddaje ciepło do otoczenia.Ja się chłodzeniem nie przejmuję,i tak będzie wentylator na sterowniku który będzie wyciągał ciepło z wnętrza,pozwala to na obniżenie temperatury radiatorów o jakieś 15-20 stopni.Jest to już sprawdzone wielokrotnie przez zemnie.W takich konstrukcjach z radiatorem Pionowo użebrowanym najlepiej aby były na zewnątrz ułatwia im to oddawanie ciepła do otoczenia.

U mnie wszystkie elementy będą przygotowane na zasilanie do 2x90V,elektrolity,tranzystory itd.Na początku dam zasilanie 2x60V a potem zobaczę może zwiększę.

[Maygaywer]

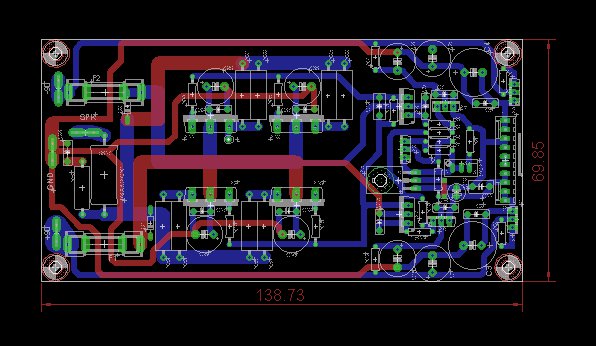

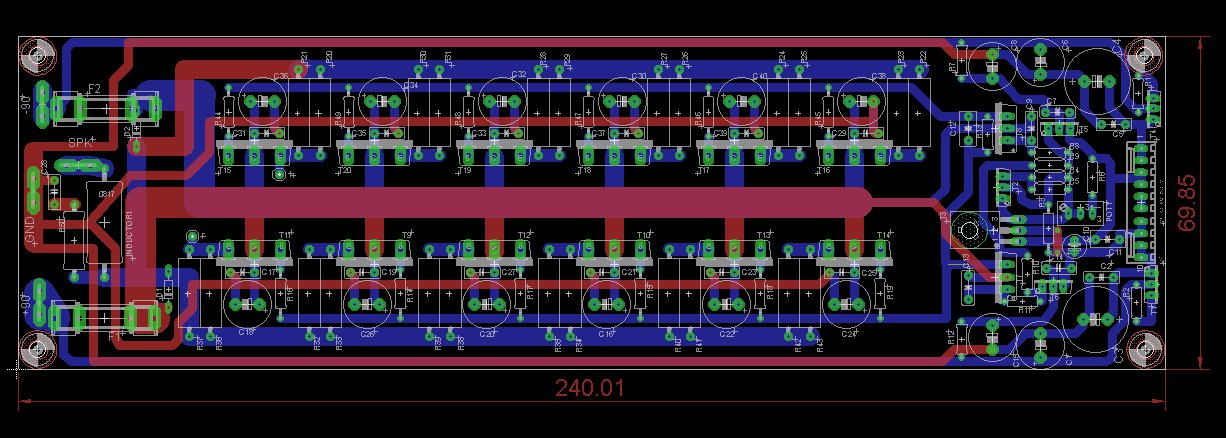

Nowe Pcb skończone,pozostało tylko już wykonać płytkę i lutować.Jak ktoś chętny to pisać na Pw.

A tutaj taki mały na 2 Parki,w subie padł mi panel będzie jako zamiennik.

[BIG ROMAN]

Będziesz robił przelotki w PCB czy będziesz się męczył z lutowaniem z dwóch stron ?
