Dac cs8416+ak4396

[luigi]

witam, kupiłem ten dac i ponieważ nie jestem elektronikiem mam pytanie , rozumiem że możliwe są tutaj 2 rodzaje zasilania , najprościej będzie chyba zastosować zasilacz impulsowy 9 czy 12 v.

https://www.aliexpress.com/item/24-B...311.0.0.g0KSu0

- - - - - aktualizacja - - - - -

do którego wejścia wchodzi środkowy bolec a do którego bok ?

[Micwoj]

Nie tak.
Potrzebujesz dwu transformatorów (dajesz napięcie AC)
Jeden ok. 9V pojedyncze (do zasilania części cyfrowej) i drugi +/-12V do 15V (do części analogowej) . Może być jedno trafo z podwójnym uzwojeniem.

Możesz zasilić już gotowymi DC o napięciach nieco wyższych, ale to trzeba byłoby się trochę wgłębić mocniej. Bo zasadniczo masz już zasilacz na pcb i trzeba byłoby go pominąć. I ma to sens, gdybyś chciał budować zasilacz lepszej jakości. Podstawowe zasilanie to AC9-12 i AC +/-12.

[luigi]

Jeden ok. 9V pojedyncze (do zasilania części cyfrowej) i drugi +/-12V do 15V (do części analogowej) . Może być jedno trafo z podwójnym uzwojeniem.

dzięki za odpowiedz , i proszę o podpowiedz łopatologiczną jaki toroid zamówić żeby wykorzystać te mostki na pcb , np. wszystko 14v /na pcb pisze pojedyncze 9 do 15 i drugie 13 do 15 /

[gavron04]

Jeśli zamawiasz w toroidach to:
- 1x 9VAC
- 2x 13VAC

[luigi]

tak , w toroidach , wersja audio , dziękuję za informacje.

[luigi]

- 1x 9VAC
- 2x 13VAC

a jakiej mocy powinien być toroid ? 50 va czy np.20 va wystarczy

[luigi]

zamówiłem 30VA

[luigi]

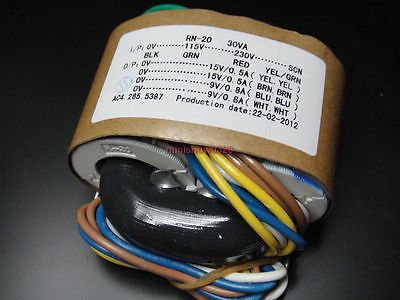

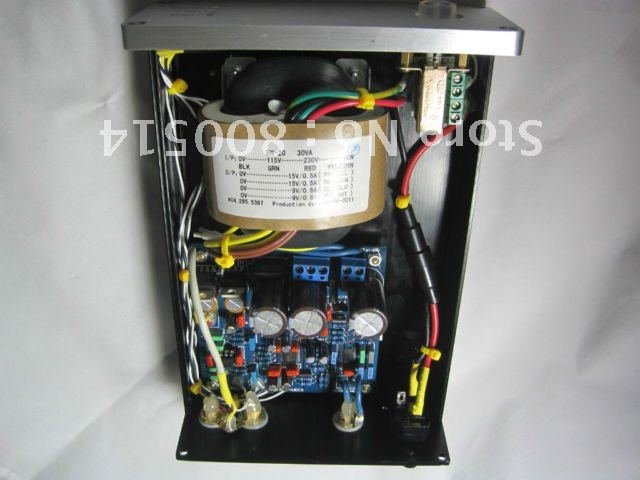

na podstawie zdjęć chińskiego trafa które wysłałem toroidy zaproponowali :
Transformator TS 30VA PRI:230V SEC:
Sec I: 2x9V (0,8A)
Sec II: 2x15V (0,5A)
a więc trochę inaczej niż w postach wyżej , poniżej zdjęcia , możecie powiedzieć jak ma być ?

[qudlaty]

Transformator TS 30VA PRI:230V SEC:
Sec I: 2x9V (0,8A)
Sec II: 2x15V (0,5A)
Też będzie działać

[piotr f.]

A w czym problem?

- - - - - aktualizacja - - - - -

Jedno uzwojenie 9V zostawiasz nie podłączone.

[luigi]

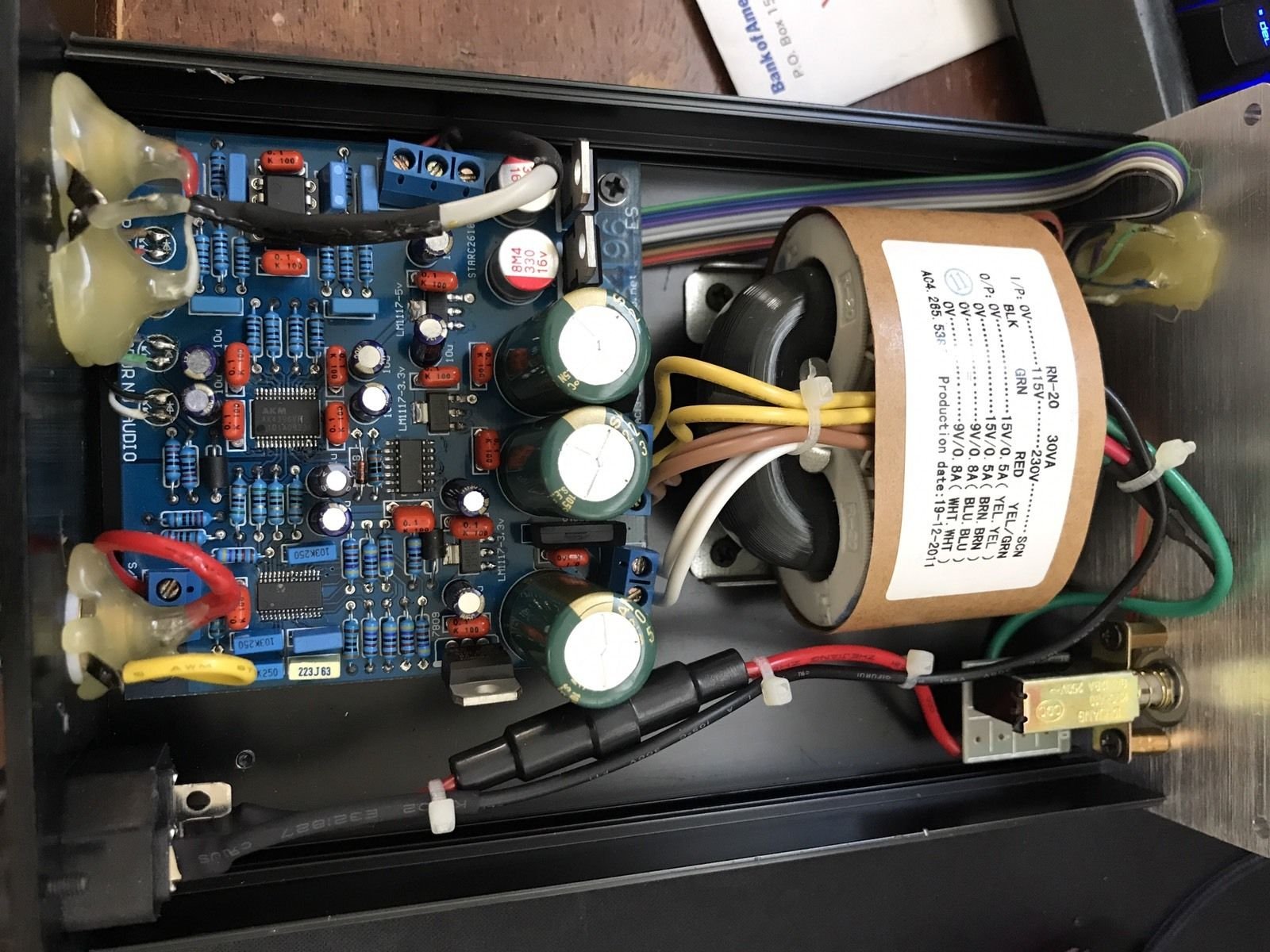

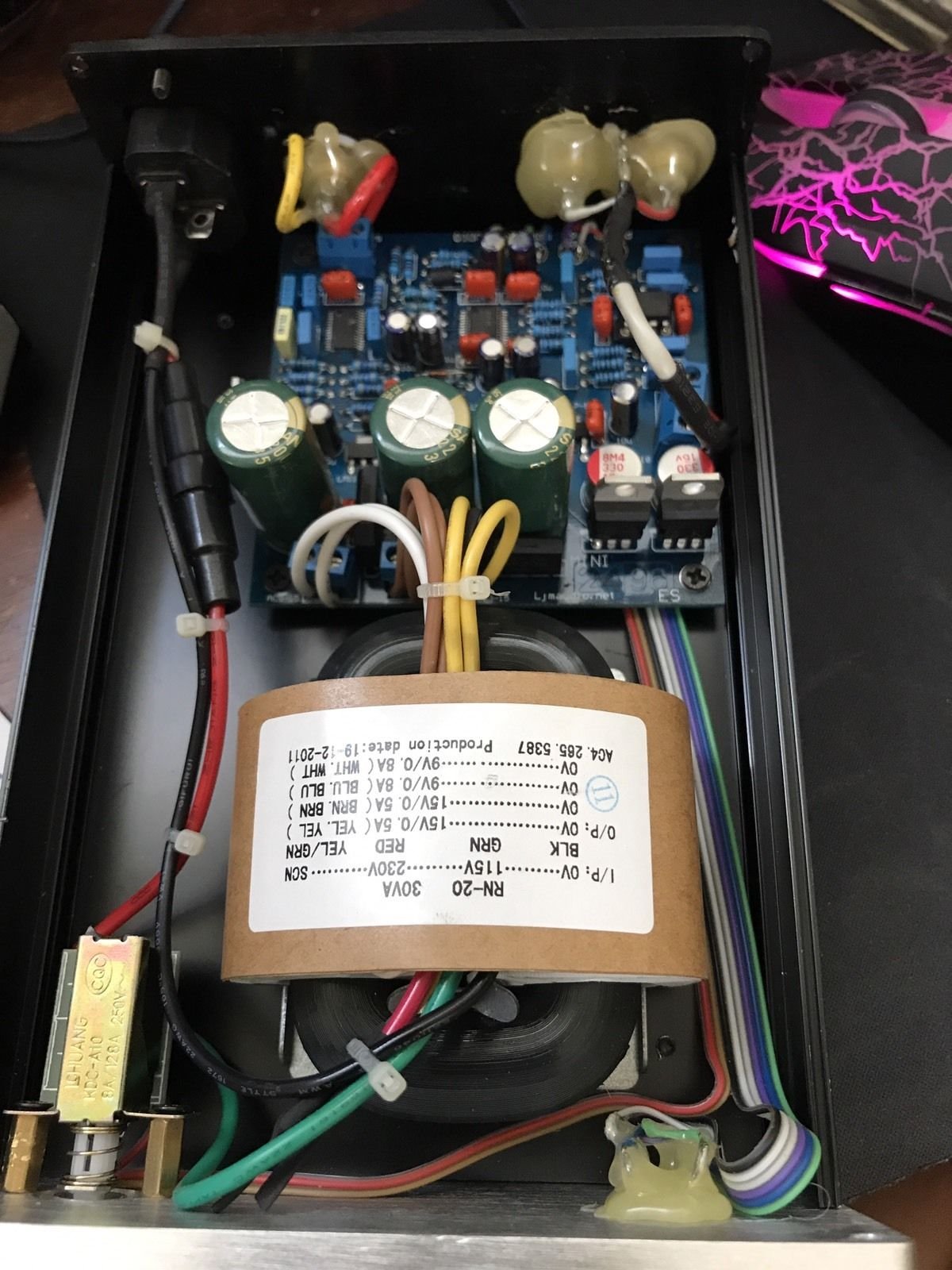

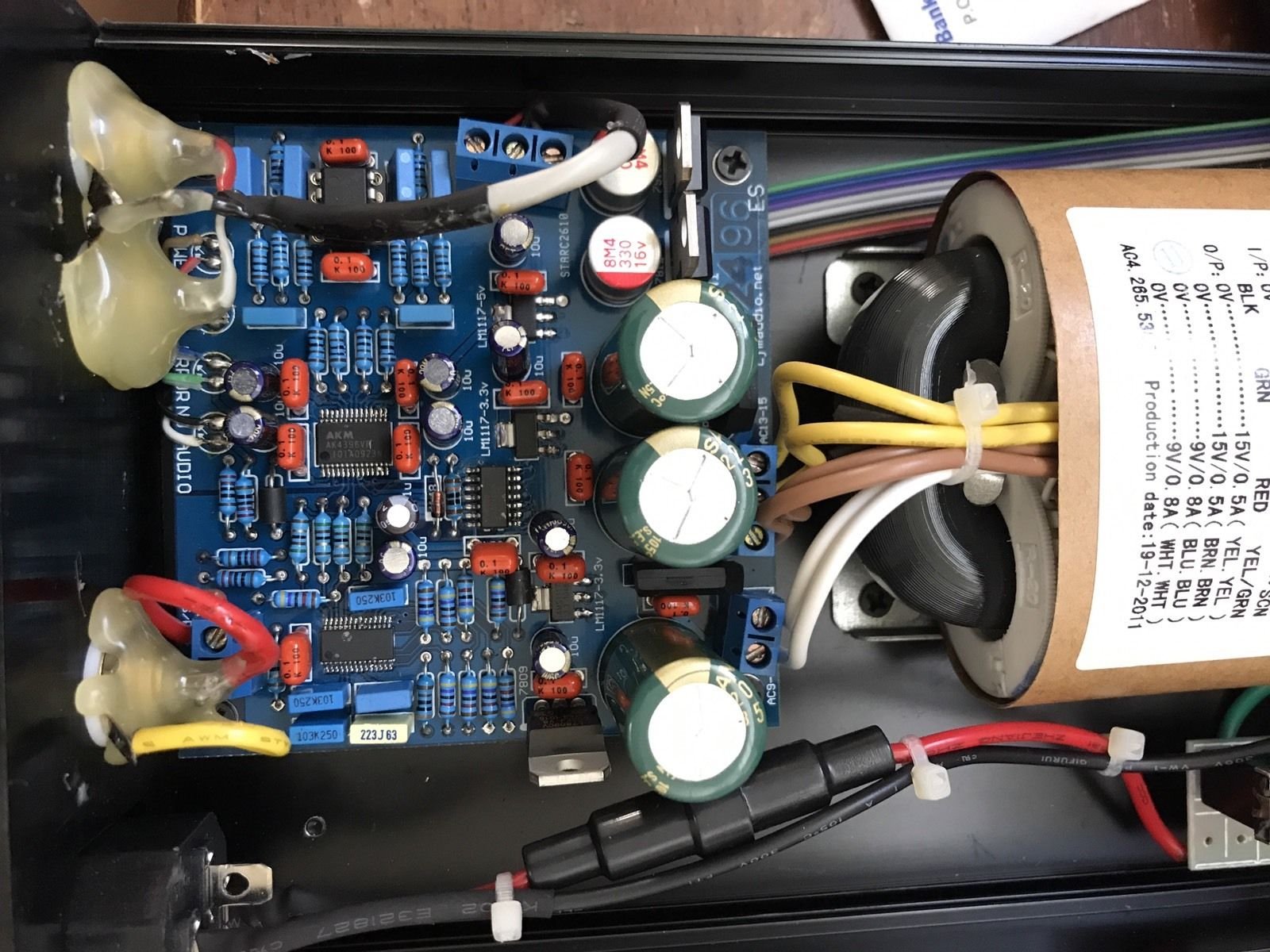

znalazłem kolejne zdjęcia

- - - - - aktualizacja - - - - -

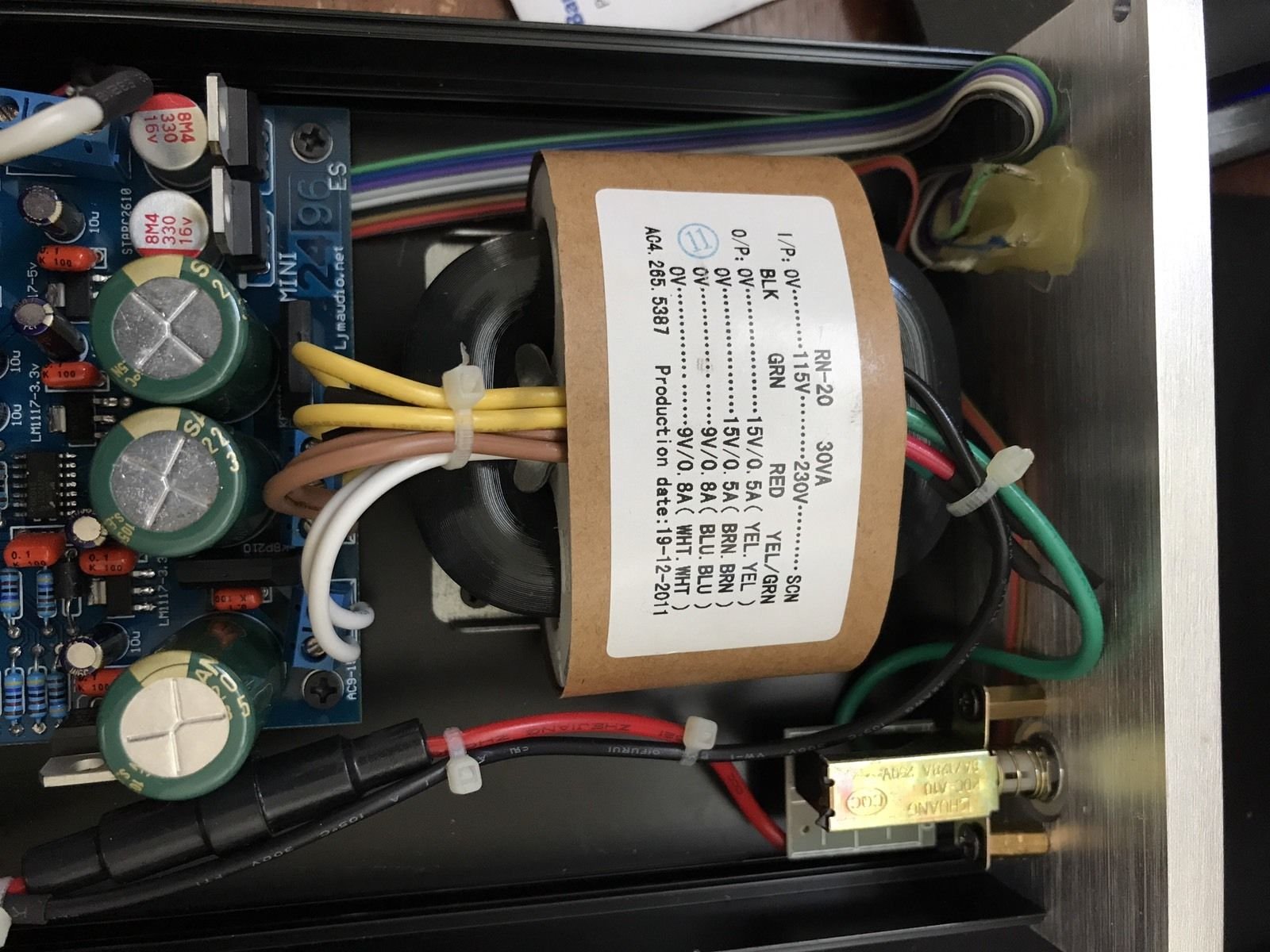

tutaj jest dobrze pokazane


- - - - - aktualizacja - - - - -



- - - - - aktualizacja - - - - -

na mój nie elektroniczny rozum podłączone są żółty , brązowy i biały , niebieski nie , czyli jednak 2x15 i 1x9

[luigi]

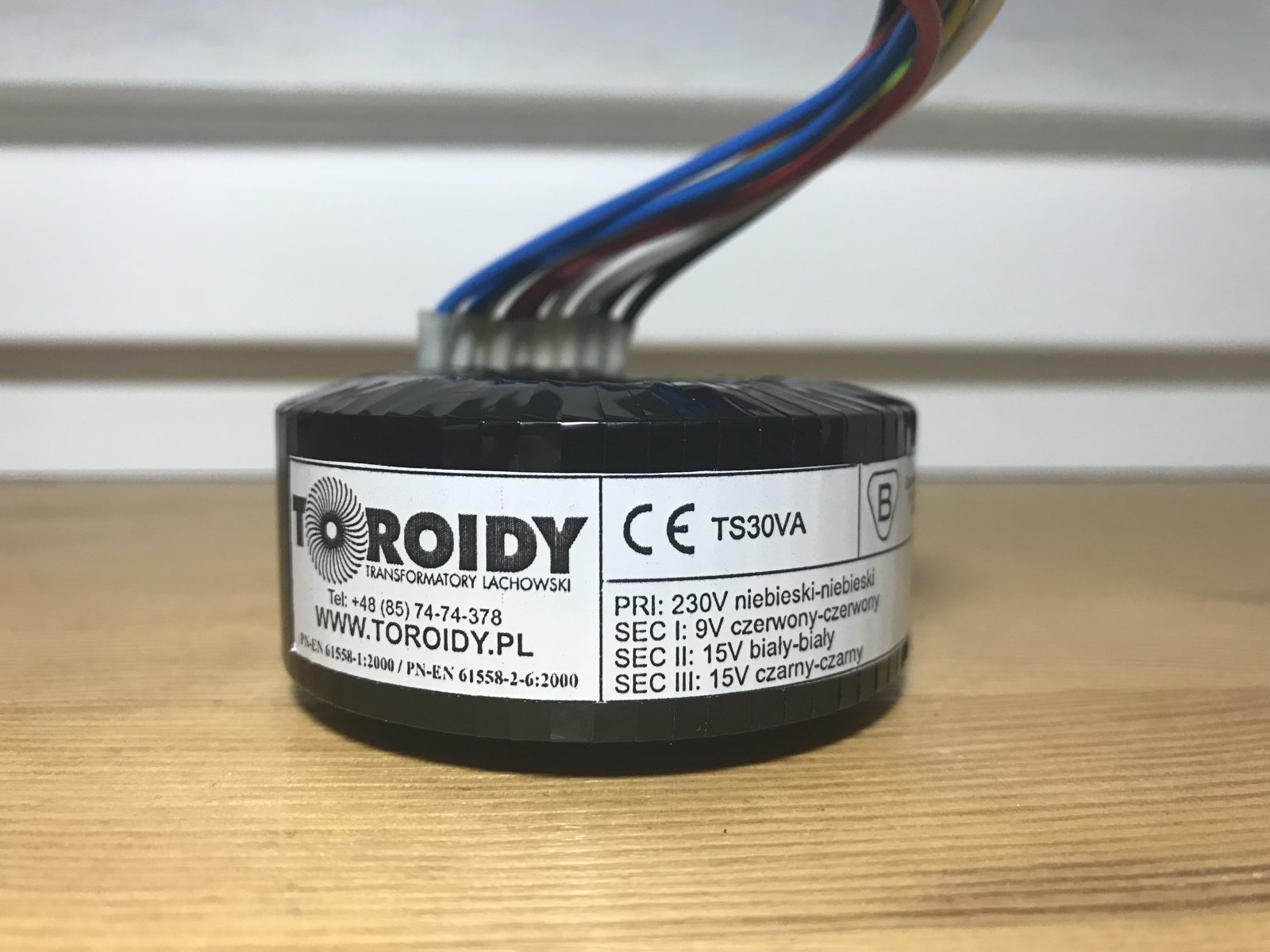

dzisiaj przyszedł toroid

- - - - - aktualizacja - - - - -

[IMG][/IMG]

[luigi]

teraz tylko obudowę dobrać



- - - - - aktualizacja - - - - -

https://www.akm.com/akm/en/file/datasheet/AK4396VF.pdf

[mirfak]

dzisiaj przyszedł toroid

- - - - - aktualizacja - - - - -

[IMG][/IMG]

Brzęczy? [emoji23]

Poszło z Commodore 64

[borys]

Tak sie sklada ze mam tego daca z takim chinskim trafkiem. Chinskie Rcore jest cichutkie (a jakze inaczej ).
Mam tez z dawnych zapasow 60VA trafka z telto, slychac je z odleglosci 2m :(

Dac jest ten sam co w EMU204, ktora uzywam do pomiarkow, nie gra to zle.

Pozdr

[luigi]

Brzęczy?

nie , zawsze u nich zamawiam , mam 2 końcówki mocy w dual mono czyli 4 trafa od nich i nie buczą , wszystkie są w wersji audio i faktycznie uziemione a nie przewód uziemiający zwarty z neutralnym.

- - - - - aktualizacja - - - - -

Dac jest ten sam co w EMU204, ktora uzywam do pomiarkow, nie gra to zle.

http://ixbtlabs.com/articles2/proaud...-0404-usb.html

[luigi]

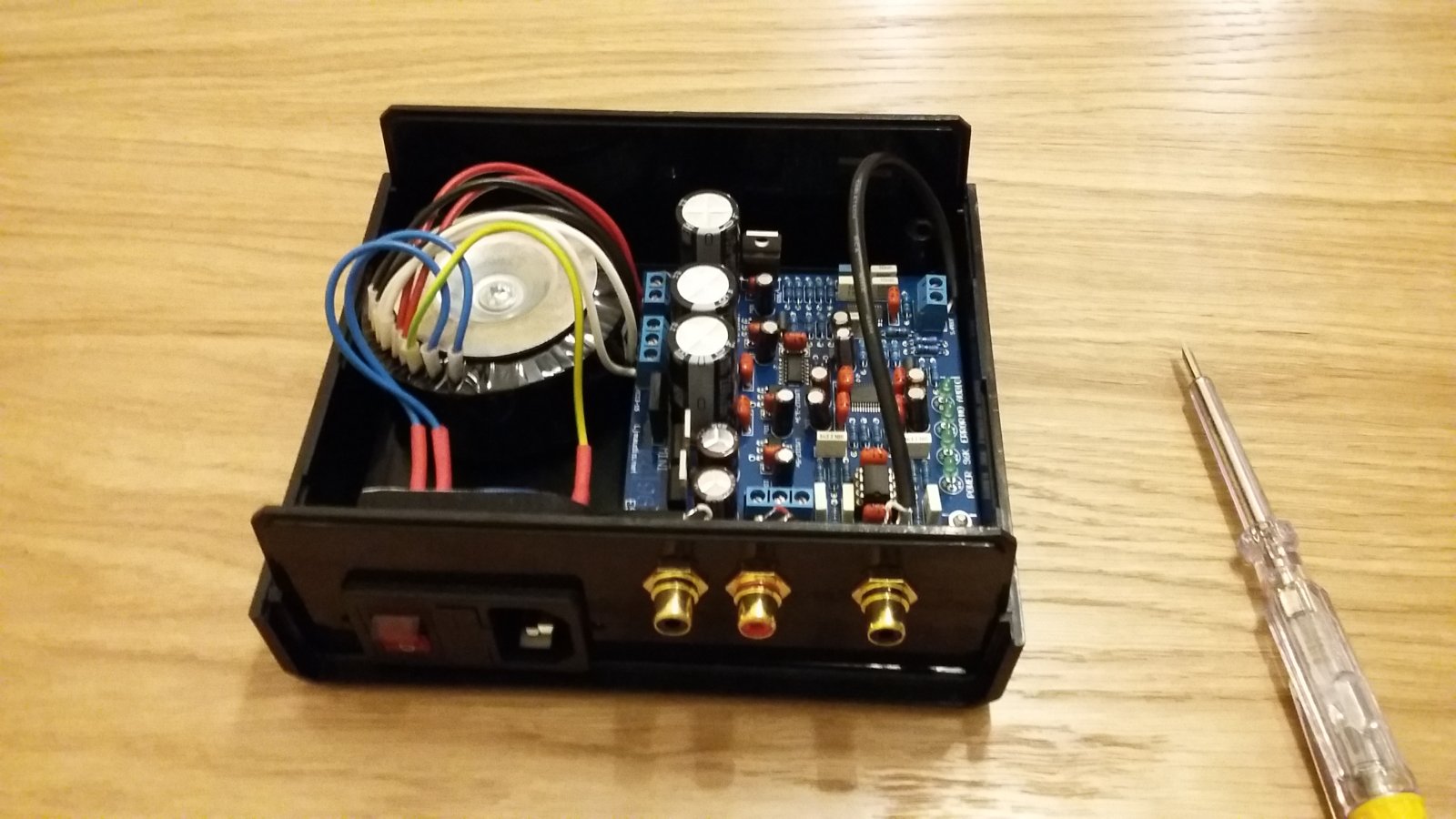

w końcu znalazłem trochę czasu , od jutra odsłuchy

- - - - - aktualizacja - - - - -

[luigi]

tak jak się spodziewałem , świetny dac w śmiesznej cenie.

[BIG ROMAN]

To będzie to samo ?
https://pl.aliexpress.com/item/LJM-A...8a7644eb&tpp=1

[luigi]

ten sam producent , inny układ DAC
