Witam.
Jestem w trakcie budowy cyfrowej stacji lutowniczej.
Chcę wykorzystać uC Atmega32 i sterowanie fazowe, kolba lutownicza to ESD Solomon SL-20ESD (termopara typu K z tego co wiem), transformator toroidalny 2x12V uzwojenia połączyłem i uzyskałem 24V.
Na razie wykonałem sterowanie fazowe i zsynchronizowałem się z siecią w tym celu zrobiłem detektor zera na PC814 i za pomocą potencjometru płynnie zmieniam kąt załączenia triaka.
1.Problem mój jest taki, że nie za bardzo wiem jak przeliczyć wartość napięcia z termopary (po wzmocnieniu) na wartość temperatury, na razie mam coś takiego i nie wiem jak uwzględnić temperaturę zimnego końca.
1 stopien - 0,004V (po wzmocnieniu)
[code]
V= wart_ADC * 0,0049
temp= V / 0.004
temp+=25 [/code]
2. Jak sterować tym kątem załączenia w sterowaniu fazowym w zależności od tej temperatury.
3. Chciałbym dodać regulator PID i czy ktoś pomógłby zaimplementować kod i podesłać kod takiego regulatora.
Czytałem trochę o PID ale nie do końca rozumiem. Znalazłem m.in taki artykuł: https://starter-kit.nettigo.pl/2013/...ory-pid-wstep/

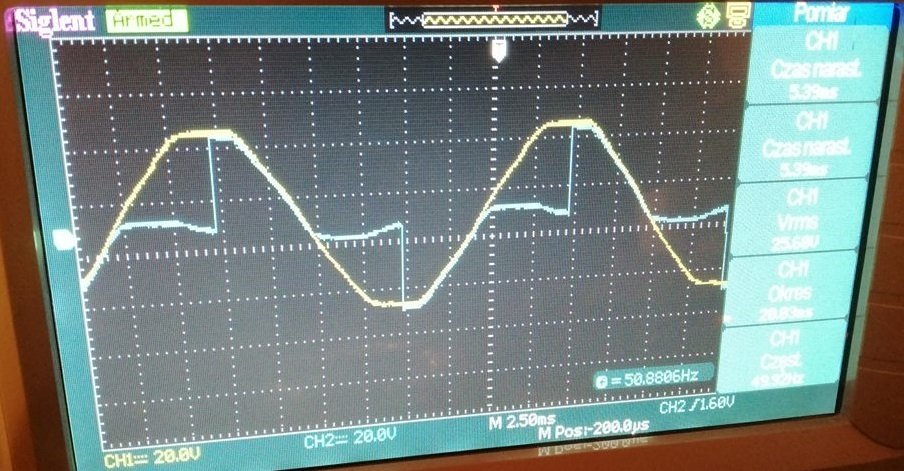

Tak wygląda na oscyloskopie regulacja fazowa, którą zrobiłem i reguluje to jak wspomniałem potencjometrem przez ADC.
https://diyaudio.pl/i/29406/0afeacdc...1525817944.jpg
