Bravo SA9023 schemat

[Marek79]

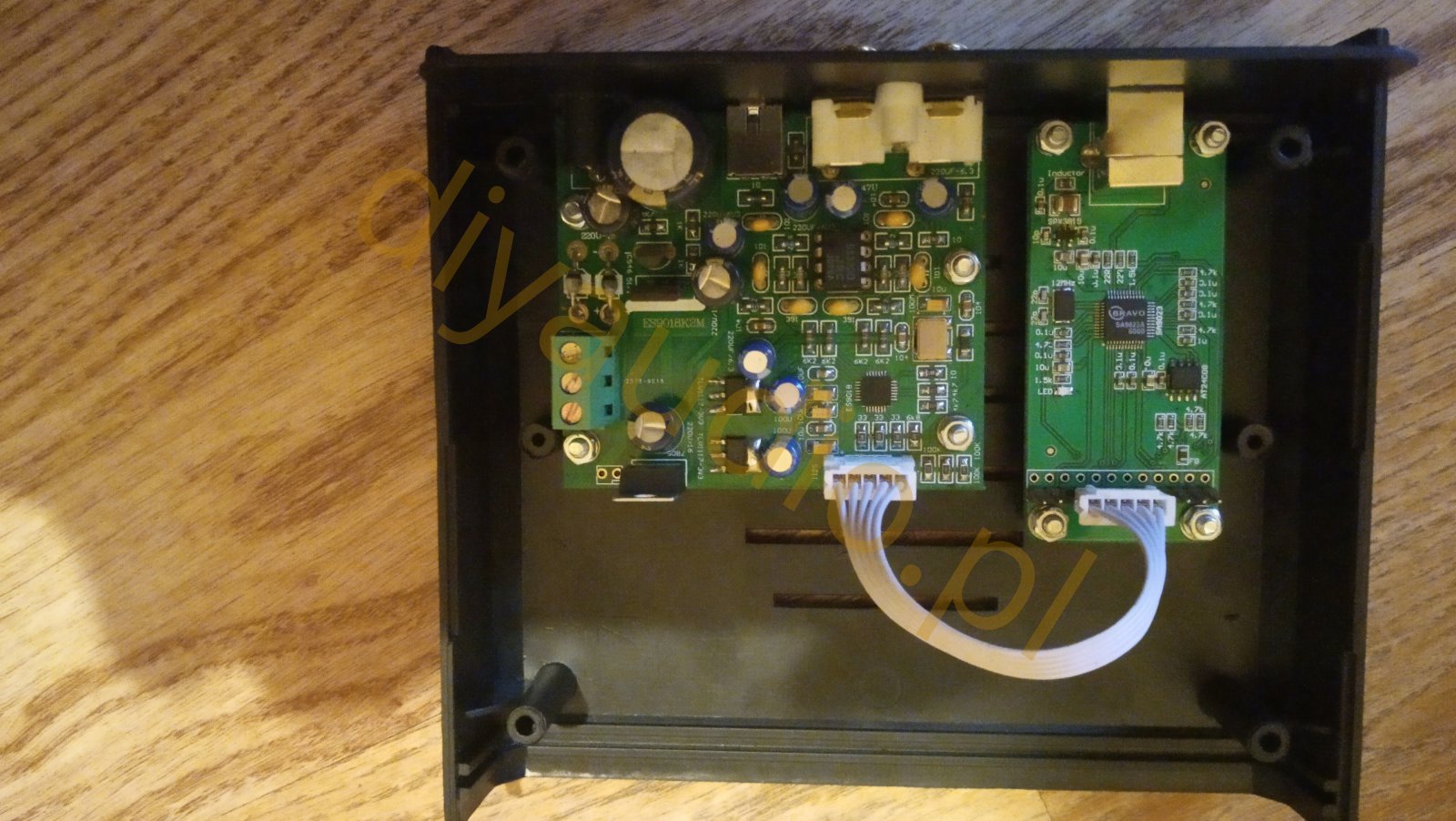

Witam potrzebuję schematu do sa9023, kupiłem wynalazek z alii i nie mam pojęcia jak podłączyć przetwornik.

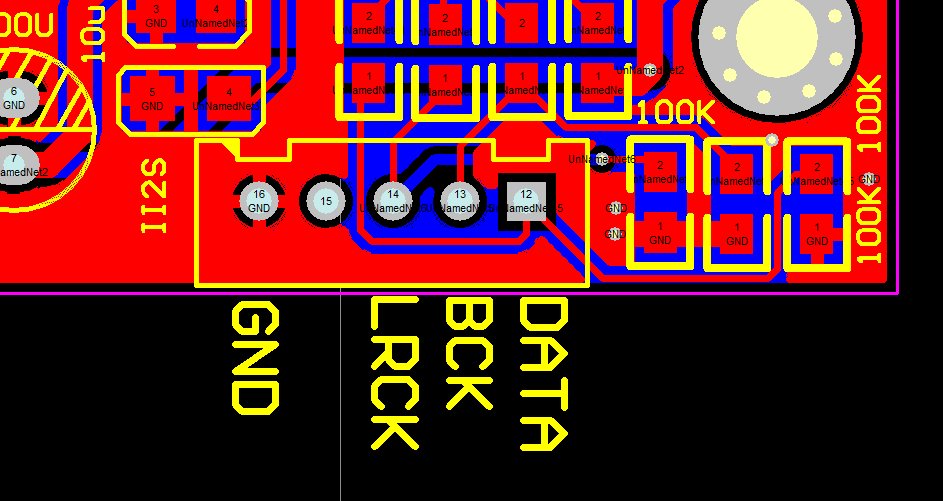

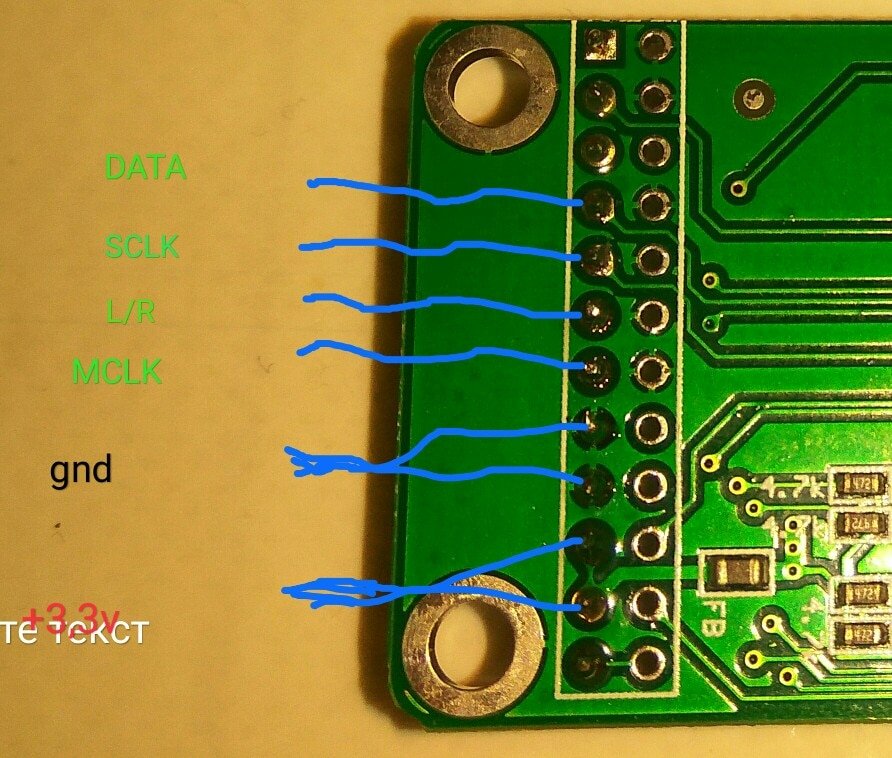

Rozpiski do pinów modułu USB brak.

https://www.aliexpress.com/item/4000...11824c4dBq2T7I

https://www.aliexpress.com/item/3292...27424c4dVjRjpW

[Marek79]

Witam koledzy. Problem rozwiązany, okazało się aby przetwornik zaśpiewał, trzeba było połączyć całość kabelkiem z masą przylutowanym od gniazda USB do płytki z przetwornikiem -
mimo że połączenie masy na taśmie było ok bo sprawdzałem miernikiem parę razy.
Co jeszcze ciekawe chwytając za taśmę przy module DAC dźwięk zanikał po prostu.
I tu znowu niespodzianka, wyłamałem pin przy module USB od MLCK żeby „nie wisiał” na taśmie do niczego nie podłączony i wszystko się uspokoiło.
Gra i buczy także spoko.
