Czy ktoś mi wytłumaczy o CO chodzi w BPA200

[Misian@]

Czy ktoś mi wytłumaczy o CO chodzi w BPA200

Słuszałem że sie łączy LM3886 przez rezystory?
Czy mogę zamiast LM3886 dać np.TDA7294 czy jakiś inny scalak?

[js]

BPA200 jest pod 3886 więc tylko te układy można stosować (lub np z tej samej rodziny 3876).

Co to znaczy, że się łączy przez rezystory?!?

[Misian@]

No cóż, właśnie o to się chcę zapytać:
Jak sie LM3886 łączy w konfiguracje BPA200? Ściągłem sobie PDF-a z LM3886 i tam jest pokazany schemacik na krórym są 4 układy

scalone równolegle i są połączone także równolegle? Ale przecież żeby zmostkować 2 wzmacniacze to musimy mieć odwróconą fazę

drugiego sygnału sterójącego druga gałęzią wzmacniacza a na tym schemacie z LM3886 są aż 4 układy scalone i sie chce zapytać

jak sie je łączy?

Z tego schematu co ja wywnioskowałem to jest tak:

Np. Mamy 2 układy LM3886 i łączymy je równolegle nie "sztywno" ale poprzez rezystory chyba 0,22R/5W do "jednego" a dopiero po

połączeniu dołączamy głośnik jak w typowej aplikacji układu np. TDA7294 czyli do wyjścia z układu i masy.

[js]

Jedna para jest połączona równolegle w fazie zgodnej, druga para w odwróconej. Głośnik podłączasz do wyjść obu par (z pominięciem masy). Układy pracują równolegle-mostkowo.

[rk]

prawie wszystkie wzmacniacze mają wejście odwracające i nieodwracające, dzięki czemu można je podłączyć jako wzmacniacze odwracające (fazę) i nieodwracające (fazy).
w bpa200 zastosowano różne sposoby połączenia lm3886.
połączenie równoległe w tym scalaku wymaga zastosowania rezystorów wyrównujących.
czyli równolegle (przez rezystory) są połączone dwie kostki w konfiguracji odwracającej i równolegle są podłączone dwie kostki (też przez rezystory) w konfiguracji nieodwracającej.
a dzięki temu, że wzm odwracający odwraca fazę można podłączyć głośnik pomiędzy te bloki łącząc je szeregowo (mostkując)

to samo możesz robić z innymi scalakami, a z tda7293 i tda7294s nawet prościej.

[Misian@]

Czy mówimy o konfiguracji "PARALLELED"?

A jak bym chciał tak połączyć TDA7294 to czy by mysiało być tak samo jak w konfiguracji "PARALLELED"?

Hmmm-dwie kostki w jednej fazie i dwie w drugiej fazie? ale przecież na chcemacie są 4 scalaki połączone do "jednego", a żeby mozna było je połączyć 2 w jednej fazie (+) i 2 w drugiej fazie (-) to musiał bym zastosować konfiguracje "BRIGDE + PARALLELED).

A można by tak zrobić: Mam odwracacz fazy. Łącze np. 2 TDA 7294 (+ - odoatni sygnał sterójący) z wyjścia razem poprzez rezystory i pozostałe 2 TDA7294 (-) sterowane z odwracacza fazy i też łącze je poprzez rezystory wurównawcze, czy tak może to być połączone?
Mam jeszcze pytanko odnośnie imperdetacji głośnika jaka mo być jak bym połączył 4 TDA7294 tak jak napisałem?

RK - mówiłeś że to można zrobić nawet łatwiej? jak?

[magda15925]

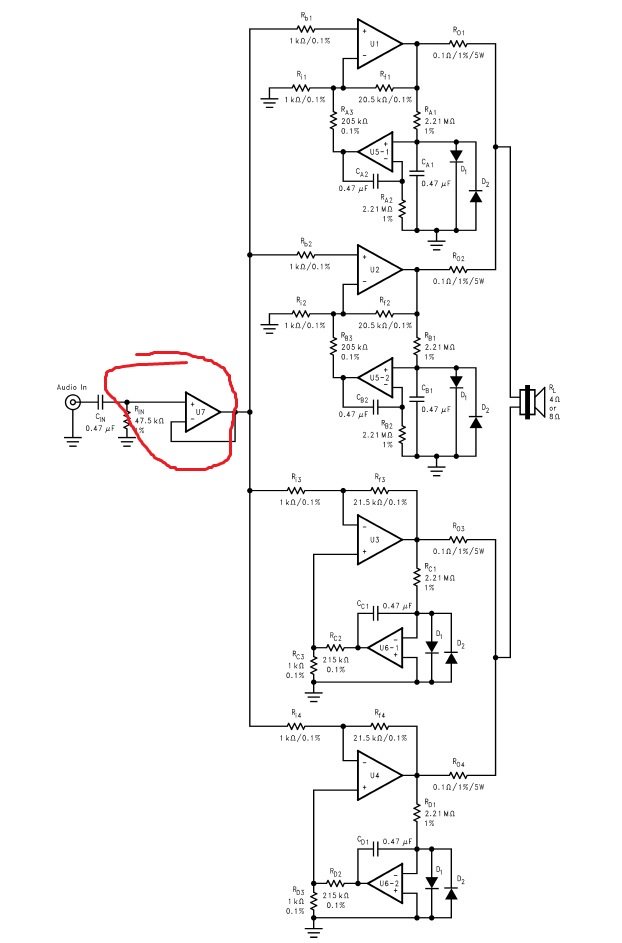

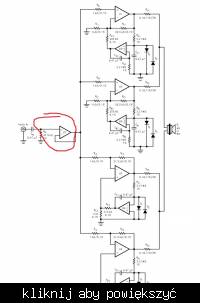

czy ktoś moze mi wytlumaczyć co robi uklad zakreslony na czerwono ? jak sie nazywa i co robi ?

[irek]

A można by tak zrobić: Mam odwracacz fazy. Łącze np. 2 TDA 7294 (+ - odoatni sygnał sterójący) z wyjścia razem poprzez rezystory i pozostałe 2 TDA7294 (-) sterowane z odwracacza fazy i też łącze je poprzez rezystory wurównawcze, czy tak może to być połączone?
Mam jeszcze pytanko odnośnie imperdetacji głośnika jaka mo być jak bym połączył 4 TDA7294 tak jak napisałem?

Teoretycznie mozna tak zrobic z kazdym wzmacnaiczem. Jednak rownolegle laczenie koncowek mocy to glupota ale jak ktos bardzo chce to ja mu tego nie zabronie.

Rownolegle polaczenie pozwala zmniejszyc impedancje obciazenia o polowe. Szeregowe czyli mostek zwieksza ja dwu krotnie. Wiec jak masz zasilanie ktoro daje 70W/8omach z pojedynczej koncowki to po polaczeniu czterech koncowek szeregowo-rownolegle (dwie koncowki parami rownolegle i te dwie pary w mostku) da ci teoretycznie 280W rowniez na 8omach.

czy ktoś moze mi wytlumaczyć co robi uklad zakreslony na czerwono ? jak sie nazywa i co robi ?

To jest wtornik czyli uklad bez wzmocnienia ani tlumienia sygnalu za to majacy duza impedancje wejsciowa i mala wyjsciowa. Jest konieczny w tym ukladzie bo dolne koncowki mocy pracuja w ukladzie odwracajacym i ich impedancja wejsciowa wynosi tylko 500om a to za mala wartosc zeby zastosowac na wejsciu potencjometr.

[magda15925]

Pytanie z innej beczki jaka impedancje we/wy maja wzmacniacze operacyjene (odwracajacy nieodwracajacy różnicowy )
