Na początku zaznaczam, że temat nie ma na celu obrażenia kogokolwiek. Negatywne komentarze nt montażu i200 przez właściciela proszę zachować dla siebie. Temat zakładam tylko i wyłącznie, żeby pokazać, że do jakiegokolwiek projektu trzeba podejść na spokojnie, z odpowiednim sprzętem i przede wszystkim doświadczeniem. Właściciel ma i100, który działa, składał samemu. Tutaj miał wypadek przy pracy :)
Pacjent:
- i200 BJT
- 5x IPS A9 Ratchet
- 2x IPS A9 Diamond
1) i200 - starałem się pomóc mailowo z uruchomieniem, problemami jakie były, finalnie poprosiłem użytkownika o podesłanie do mnie. PCB jak widać jest pod kątem, po rozmowie z właścicielem wyszło, że to podczas transportu się uszkodziło. i200 był w kartonie, owinięty folią bąbelkową. Uszkodzenia i200 - problemy z regulacją biasu, problemy z przesterem, zniekształceniami, ciche granie.
2) IPS, 2szt złożone nowe, pozostałe uszkodzone, w tym popalone rezystory 100R wymienione przez właściciela. Wybrane zdjęcia:
Krytyczne błędy (bez naprawy i200 by nie działał):
- 2x brak rezystora 10R w cewce,
- D5, D6 1N4148 wlutowane na odwrót,
- R64 nieprzylutowany
- przelutowana cała PCB THT i SMD
- 16x nowy rezystor od kompensacji - uszkodzone obudowy, rezystancja na tyle mała, że ciężko stwierdzić czy uszkodzony czy sprawny (0R22)
- 2x nowe gniazdo bezpiecznikowe - wcześniejsze jeden pin miał problem z przylutowaniem
- 8x pomylony rezystory bramkowe od driverów i końcowych - zamiast 10R wlutowane wszędzie 10k, R23,27,22,81,76,10,9,75
- 1x ips - brak połączenia NFB z PCB,
- radiator i sposób montażu tranzystorów, oprócz tego co widać na zdjęciach to dodatkowo tranzystory od kompensacji BD139-16 nie miały kontaktu z radiatorem, także kompensacja to nie działała.
Krytyczne błędy (IPS):
- w obu ips a9 ratchet - "+" sygnału wlutowany do masy rca, "-" sygnału wlutowany do "+" rca,
dodatkowo (i200 bez tego działałby, ale nie wiadomo jak długo):
- 2x BD139-16 z kompensacji (T5 T10) wstawione w miejsce T11,T25 (T11,T25 były BD139 (nie z serii 16), + jako, że były powyginane to nie chciałem ich lutować jako tranzystory od kompensacji
- 2x BD139-16 nowe do kompensacji T5, T10
- 1x BD140-16 nowy, uszkodzona obudowa, T26
- 4x 330pF/200V COG zamiast 100pF C22 C21 C33 C32
- 2x nowy potencjometr od regulacji biasu Vishay (wcześniej gówna niestabilne, Bourns)
- ściągnięty nadmiar cyny z elementów
- poprawione złączki od trafo (AC1 GND GND AC2) (były rozłączone) (demontaż i ponowny montaż)
- poprawione złączki od wyjścia GND na głośniki (SPK GND SPK GND) (były rozłączone) (demontaż i ponowny montaż)
- 2x wymieniona złączka IPS/OPS (goldpiny były za krótkie, połączenie było, ale mało pewne)
- 1x nowy BD139-16 T15, wcześniej zwykły (nie z serii 16)
- 2x nowy 68R R28 R19 (miały uszkodzoną obudowę)
- wstawiony nowy NTC, 47k.
Postaram się w miarę opisać przebieg naprawy, ale było naprawdę sporo pracy. W tym czasie, jaki poświęciłem na naprawę wszystkich IPS oraz i200 to bez problemu można złożyć wszystkie PCB na nowo. Ale stwierdziłem, że się podejmuję naprawy, satysfakcja z udanej naprawy większa niż polutowanie nowych pcb na nowych elementach :)
Uwagi odnośnie sprzętu:
a) lutowanie:
- koniecznie topnik w żelu np AIM NC254 - pamiętamy o wentylowaniu pomieszczenia, nie wdychamy oparów,
- cyna - Cynel Sn60Pb40,
- grot do SMD i THT w zupełności wystarczy coś takiego:
czyli grot typu dłuto, szerokość 2,4mm .
b) obróbka radiatora:
opisana tutaj - https://diyaudio.pl/forum/praktyczni...086#post507086
1) Odkręcenie tranzystorów od radiatora. Radiator - porządny Fischer, otwory zostały zrobione na przelot, docisk tranzystorów był.. średni :) Jeśli już ktoś inwestuje w tak drogi radiator to warto komuś zlecić obróbkę (wiercenie otworów nieprzelotowych, gwintowanie nieprzelotowe) - tylko ważne, żeby ta osoba ogarniała temat.
- odkręcenie tranzystorów,
- wyczyszczenie radiatora (pasta silikonowa),
- wyczyszczenie podkładek ceramicznych
2) Demontaż PCB i200:
- wszystkie tranzystory.
- uszkodzone mechanicznie rezystory,
- potencjometry od regulacji biasu,
- kondensatory z zasilacza,
- podstawki od bezpieczników - podczas przelutowywania całej PCB 2 piny nie do końca łapały cynę, zostały wstawione nowe podstawki
- przelutowana cała PCB
Myjka ultradźwiękowa po kontakcie z i200 i ręcznie czyszczonych tranzystorach:
także po wstępnym myciu trzeba było się pozbyć tej.. zupy.. :)
Po sprawdzeniu wszystkich elementów, przelutowaniu całej pcb, w tym tak jak wcześniej wspomniałem R64 nie był zalutowany z jednej strony, oraz 2 diody 1n4148 były wlutowane na odwrót nadszedł czas na dogięcie tranzystorów pod radiator:
- http://iamp.diyaudio.pl/?transistor-legs-bending-tool można zrobić sobie pro narzędzie z pleksy
- albo można zrobić prawie pro narzędzie z nadmiaru prototypowych PCB i formatki mdf :)
3) Obróbka radiatora:
Przygotowany nowy zestaw śrub - łeb imbus, czernione, podkładki powiększone, podkładki sprężynujące. Nowa pasta silikonowa termoprzewodząca.
4) Po przykręceniu tranzystorów do radiatora, zalutowaniu nowych brakujących elementów:
tutaj jeszcze nie ma zamontowanych nowych goldpinów do połączenia ops/ips

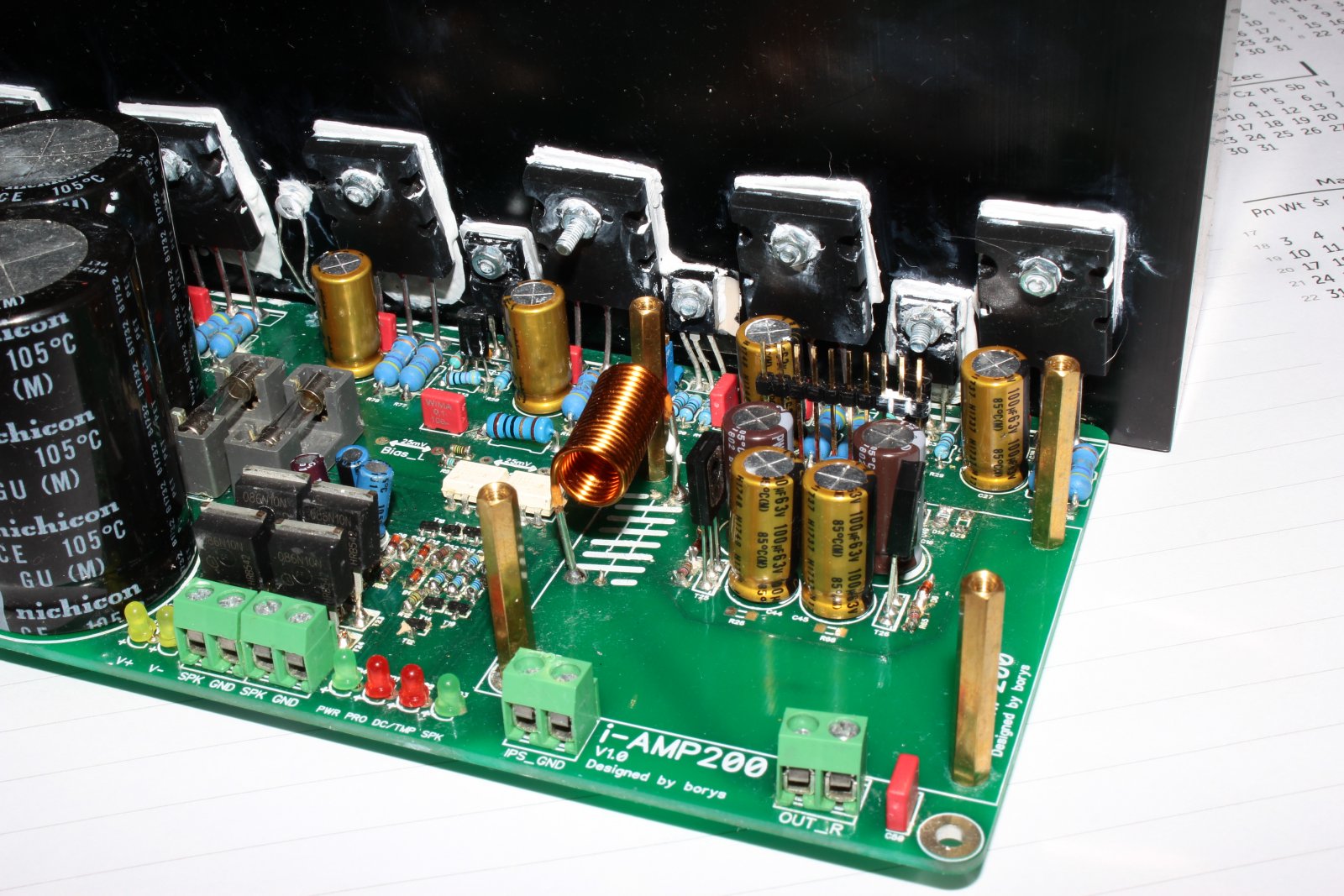

5) Finalny wygląd i200:
dodatkowo wlutowane piny ułatwiające podłączenie sond z haczykami do regulacji biasu:
i200 sprawdzony na rezystorach zamiast IPS - wszystko działa tak jak powinno.
______________
czas na IPS

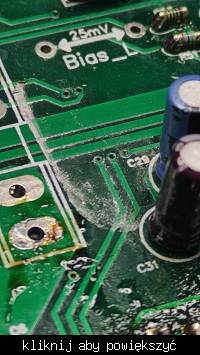

1) Przelutowanie wszystkich IPS, ściągniecie nadmiaru cyny. Po ściągnięciu nadmiaru cyny, pojawiły się wystające nogi elementów - trochę się tego nazbierało:
2) Jako, że nie miałem wolnego OPS, na którym mógłbym testować co się dzieje z danym IPS, zdemontowałem wszystkie tranzystory. Około 3szt IPS miały uszkodzone. Dla przykładu kilka pomiarów:
miernik polecam, do szybkich testów około 70zł na ali.
Wszystkie uszkodzone tranzystory wymienione na nowe.
sprawdzanie wszystkich kondensatorów, rezystorów, diod.
3) Mycie wszystkich IPS
4) Montaż na wszystkich IPS radiatorów do 2x MPSA42 2xMPSA92
5) Zwarcie sygnału na wejściu każdego IPS i pierwsze testy.
6) Po pierwszych testach pojawiły się problemy:
a) rosnący samoczynnie bias mimo skręconego potencjometru na 0. Problem praktycznie na wszystkich IPS - za duży spadek na rezystorach 100R okolice 0,5-0,6VDC. A9D i A9Ratchet wymagają weryfikacji tego napięcia w celu poprawnej pracy - post 49 i 50 https://diyaudio.pl/forum/praktyczni...503#post639503
uwaga - napięcie trzeba sprawdzić osobno w każdym IPS. W zależności na jakich częściach został złożony IPS, ta sama wartość rezystora może nie działać w obu IPS.

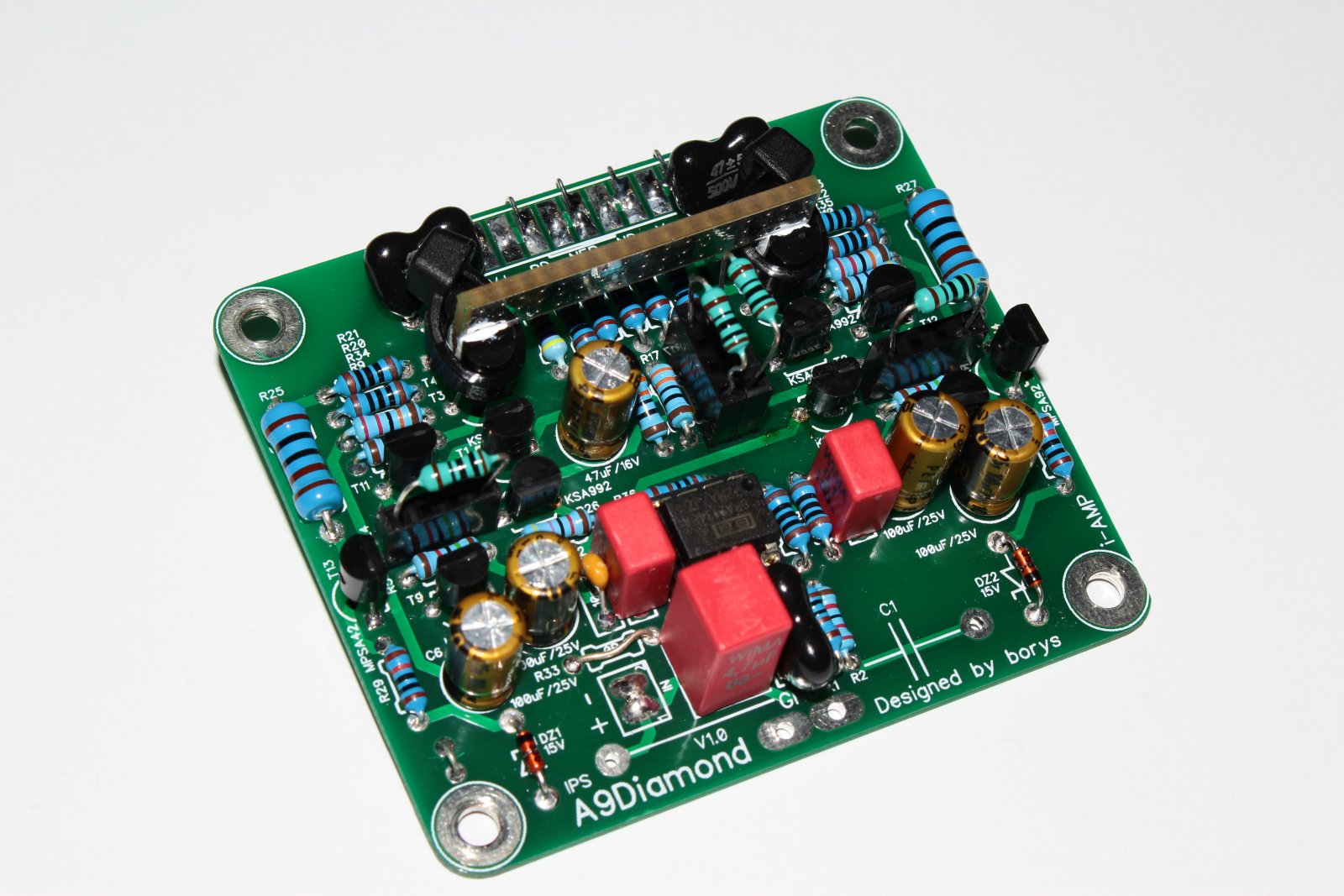

b) napięcie stałe na wyjściu jednego A9D. Wszystko pomierzone kilkukrotnie, elementy sprawdzone - wszystko sprawne. Co się okazało... mierząc na pinie NFB IPS a GND 0,4mV, mierząc między OUT a GND (ten sam potencjał) 11VDC. Rozwiązanie:
już nie miałem siły na tego IPS - prawdopodobnie któraś przelotka uszkodzona.

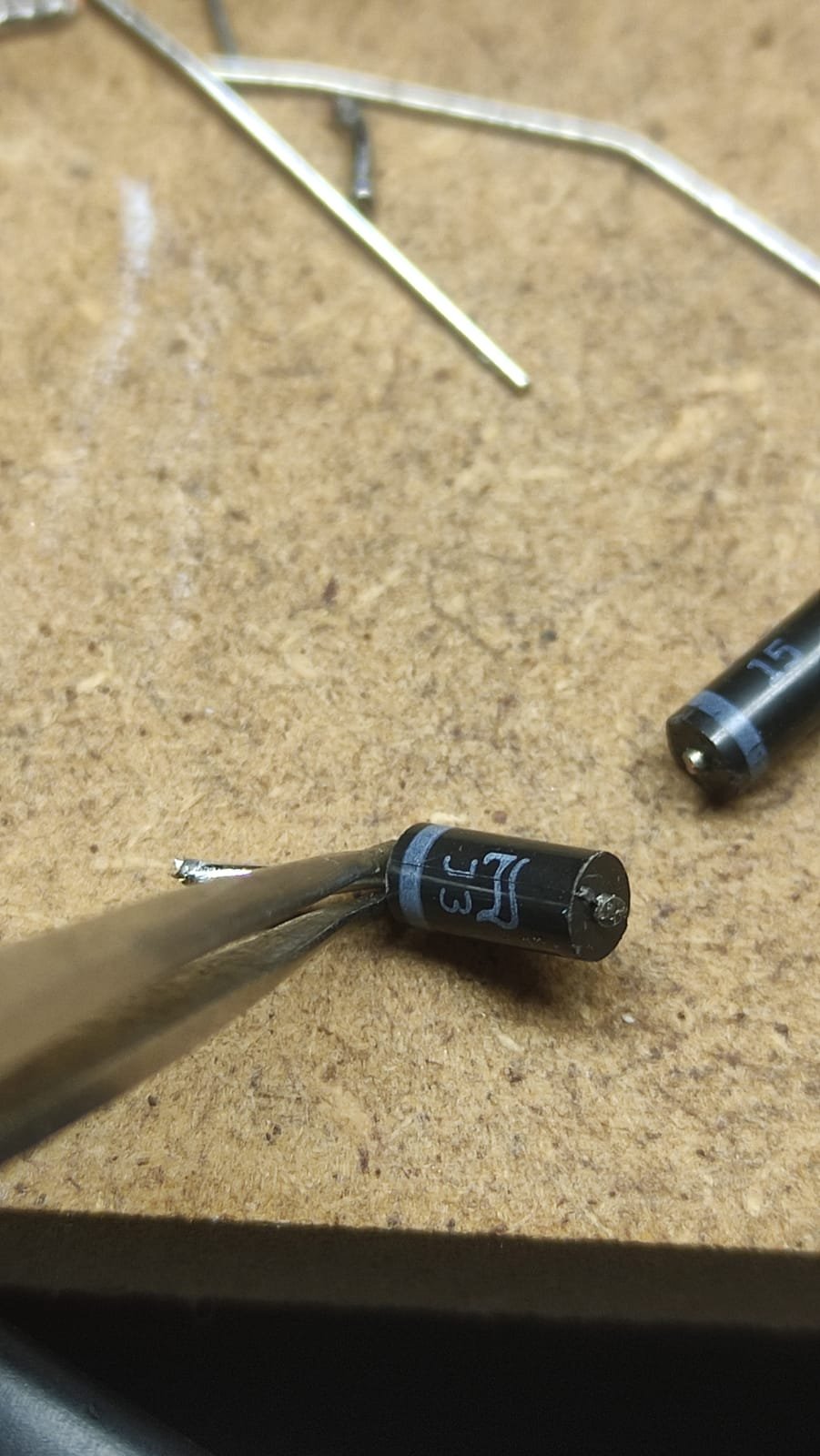

Dodatkowo uwaga - diody zenera, borys w dokumentacjach nie raz wspomina o używaniu BZX. Tutaj jakiś wynalazek:
był zamontowane w 2 IPS. Napięcia zamiast trzymać się w okolicach 15V (zenerki 15V) to było... 12,3V na jednej, na drugiej 13,8V... Po wstawieniu BZX napięcia w obu kanałach identyczne 15,2V.
Finalnie po wstawieniu odpowiednich wartości rezystorów by uzyskać spadek na poziomie 0,25-0,38VDC całość stabilnie działa.
Mimo ustawienia biasu na poziomie 45-50mV w celu rozgrzania radiatora, trochę czasu zeszło aż się zrobił ciepły. Finalnie ustawienie 25mV.
Trafo 2x40VAC 600VA. Także doszedł moduł softstart w celu ograniczenia prądu rozruchowego transformatora - ten toroid naprawdę niezły strzał daje przy załączaniu :)

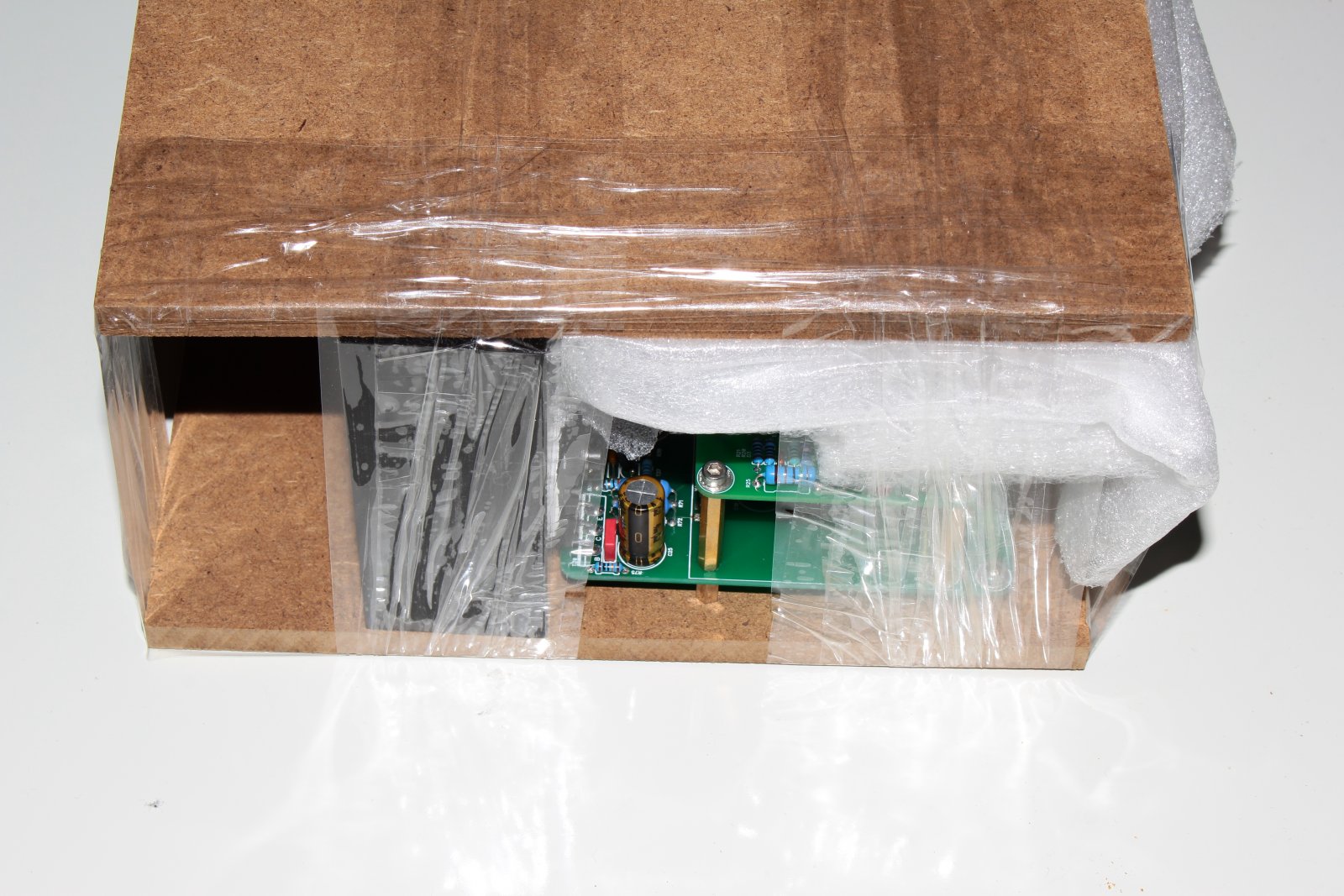

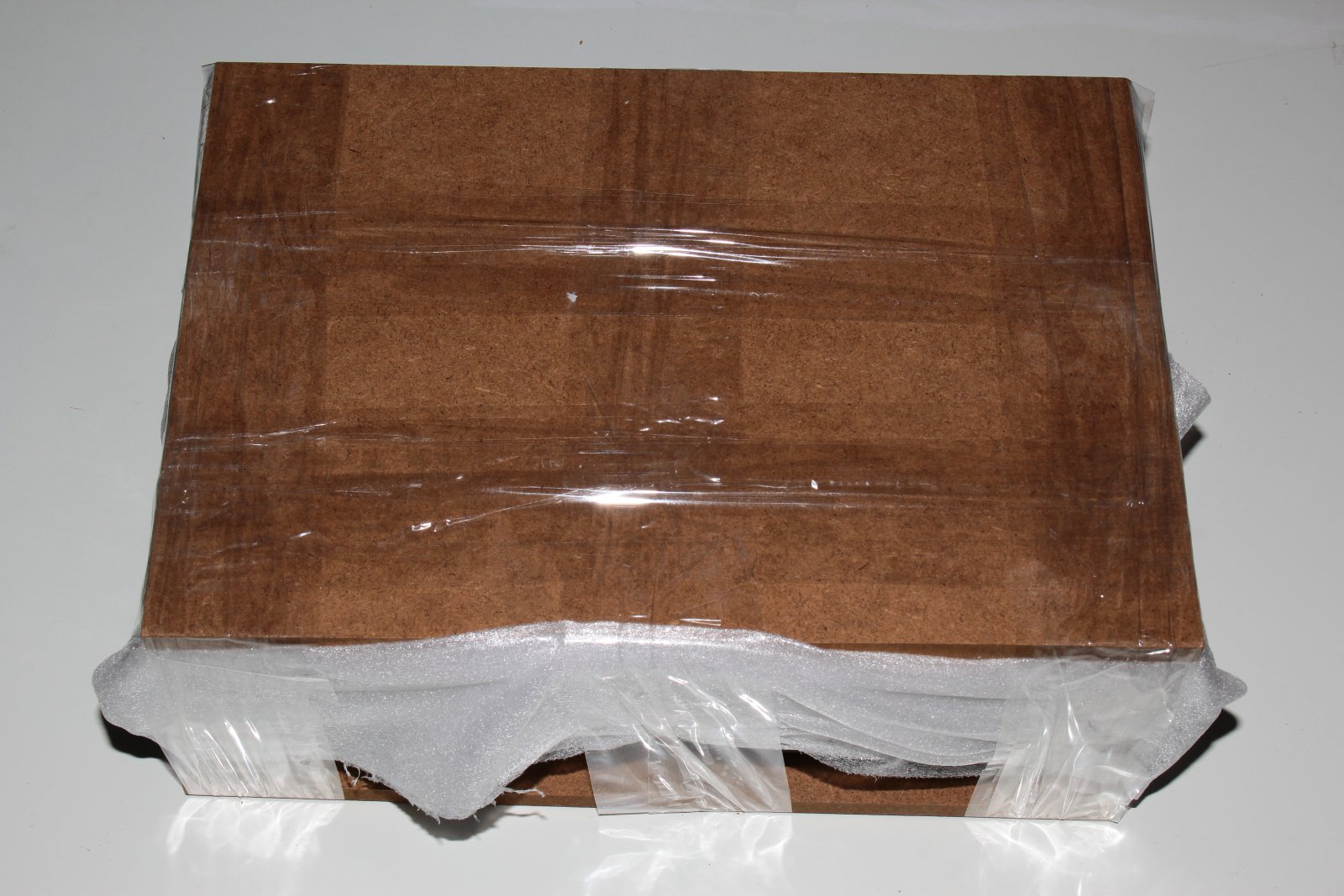

Po krótkich odsłuchach i200 spakowany. Żeby podczas transportu nic się nie uszkodziło to został zabezpieczony w postaci 2 formatek MDF,na płycie i200 pianka, żeby PCB była dociśnięta i nie latała góra dół. Na sam koniec całość owinięta pianką i zapakowana w karton:
