Witam mam problem z uruchomieniem iamp200,zapoznałem się z materiałem procedury uruchomienia lecz coś jest nie tak.
Zamiast ips mam wstawione rezystory równolegle 2 x 22kR czyli 11KR miedzy V+ A PD,oraz Nd i V- ,podłączam zasilanie na wyjściu mam około 60-85mV ustawiam prąd spoczynkowy we złączach Bias_L i R multimetr zakres VDC 200mA mogę ustawić od 0 do 100mA może nawet więcej nie próbowałem.Ale nic się nie dzieje radiator i tranzystory są zimne.Po podłączeniu Ips clif-jumper Nie mogę wogulę ustawić prądu spoczynkowego wynosi 0mV,a po podłączeniu głośników i źródła dźwięku dźwięk jest,ale jak gra cicho z komputera 8% siły wzmocnienia to jest czysto powyżej tego charczy.Radiator też jest Zimny.
Zasilanie 2x37V Ac około 250W
Głośniki 8R 60W
Tranzystory Końcówki mocy to Toshiba 2sa1943/2sc5200 sterujące 1837/4793.
Nic się nie dymi nie grzeje.
Po podłączaniu multimetru do kanału L często zapala się dioda Dc/term po czym po chwili gaśnie.
Wzmacniacz odkupiony jest miał być wzmacniaczem dostałem płytkę z radiatorem SK56
Sprawdziłem poprawność elementów,ich luty oraz poszczególne napięcia.

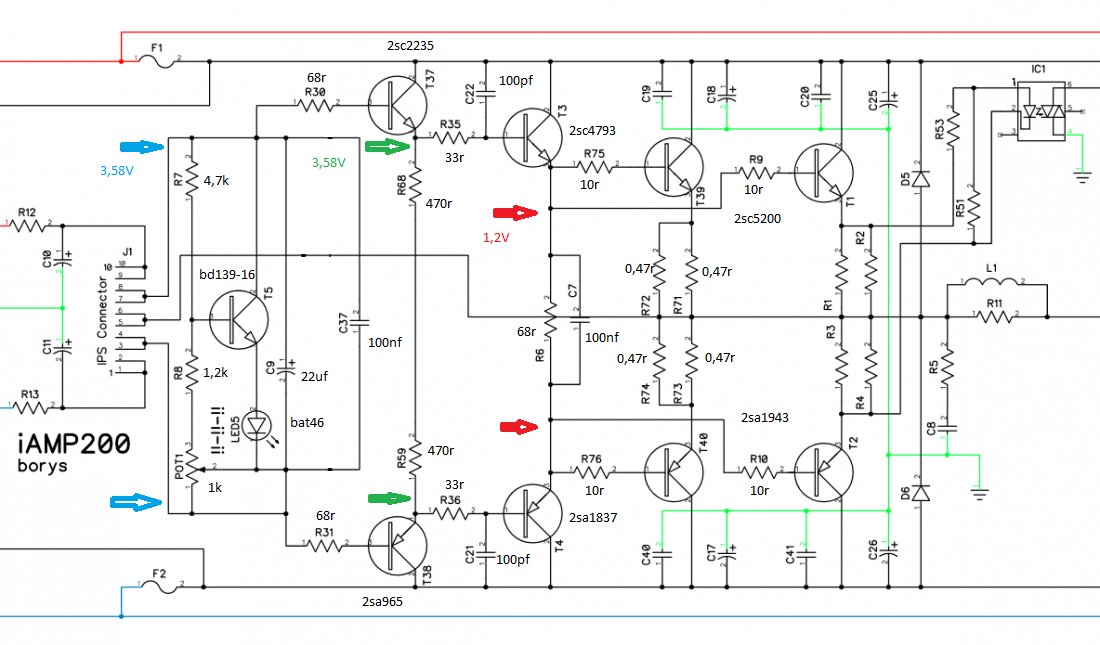

Miedzy ND I PD mam 3,58V bez ips
Na bazach 2sc i 2sa Toshib końcowych 1.2V bez ips
Napięcie Output na włożonych wejściówkach jest ok 330mV
Po głębszym sprawdzeniu:
Prąd spoczynkowy ustawiony na 120mV prawy i lewy kanał Radiator się nagrzewa po 10 minutach do około 48 stopni,bez włożonych IPS same rezystory 11kR powyższe napięcia pozostają bez zmian.Prąd spoczynkowy sam spadł na 110mV jak temperatura wzrosła.Napięcie na wyjściu bez IPS jest 68mV i 72mV kanał L i R.
Po włożeniu IPS1 w kanał L napięcie na wyjściu pojawiło się 340mV PD-ND=0,58V Baza-Baza Tr.Końcowych 0mV Bias 0mV
Po włożeniu IPS2 w kanał L napięcie na wyjściu pojawiło się 350mV PD-ND=0,28V Baza-Baza Tr.Końcowych 0mV Bias 0mV
Po uzyskaniu 52 stopni radiatora prąd spoczynkowy spadł do wartości 110mV wygląda jak by regulacja działała tylko dlaczego tak wysoko?Jeżeli obliczenia mnie nie mylą to tranzystory pobierają 480mA (120mV/0,25R=480mA)
Włożenie IPS w drugi kanał R skutkuje takimi samymi napięciami jak w kanale L.
IPS dostaje napięcie zasilania w granicach 48,8V na V+ i V-.
Czy ma ktoś pomysły co może być powodem problemu dwóch kanałów na raz?
Zamiast ips mam wstawione rezystory równolegle 2 x 22kR czyli 11KR miedzy V+ A PD,oraz Nd i V- ,podłączam zasilanie na wyjściu mam około 60-85mV ustawiam prąd spoczynkowy we złączach Bias_L i R multimetr zakres VDC 200mA mogę ustawić od 0 do 100mA może nawet więcej nie próbowałem.Ale nic się nie dzieje radiator i tranzystory są zimne.Po podłączeniu Ips clif-jumper Nie mogę wogulę ustawić prądu spoczynkowego wynosi 0mV,a po podłączeniu głośników i źródła dźwięku dźwięk jest,ale jak gra cicho z komputera 8% siły wzmocnienia to jest czysto powyżej tego charczy.Radiator też jest Zimny.
Zasilanie 2x37V Ac około 250W
Głośniki 8R 60W
Tranzystory Końcówki mocy to Toshiba 2sa1943/2sc5200 sterujące 1837/4793.
Nic się nie dymi nie grzeje.
Po podłączaniu multimetru do kanału L często zapala się dioda Dc/term po czym po chwili gaśnie.
Wzmacniacz odkupiony jest miał być wzmacniaczem dostałem płytkę z radiatorem SK56
Sprawdziłem poprawność elementów,ich luty oraz poszczególne napięcia.
Miedzy ND I PD mam 3,58V bez ips
Na bazach 2sc i 2sa Toshib końcowych 1.2V bez ips
Napięcie Output na włożonych wejściówkach jest ok 330mV
Po głębszym sprawdzeniu:
Prąd spoczynkowy ustawiony na 120mV prawy i lewy kanał Radiator się nagrzewa po 10 minutach do około 48 stopni,bez włożonych IPS same rezystory 11kR powyższe napięcia pozostają bez zmian.Prąd spoczynkowy sam spadł na 110mV jak temperatura wzrosła.Napięcie na wyjściu bez IPS jest 68mV i 72mV kanał L i R.
Po włożeniu IPS1 w kanał L napięcie na wyjściu pojawiło się 340mV PD-ND=0,58V Baza-Baza Tr.Końcowych 0mV Bias 0mV
Po włożeniu IPS2 w kanał L napięcie na wyjściu pojawiło się 350mV PD-ND=0,28V Baza-Baza Tr.Końcowych 0mV Bias 0mV
Po uzyskaniu 52 stopni radiatora prąd spoczynkowy spadł do wartości 110mV wygląda jak by regulacja działała tylko dlaczego tak wysoko?Jeżeli obliczenia mnie nie mylą to tranzystory pobierają 480mA (120mV/0,25R=480mA)
Włożenie IPS w drugi kanał R skutkuje takimi samymi napięciami jak w kanale L.
IPS dostaje napięcie zasilania w granicach 48,8V na V+ i V-.
Czy ma ktoś pomysły co może być powodem problemu dwóch kanałów na raz?
