FET-hex - swietny, tani wzmacniacz, polecam

[borys]

Witam

Kolega zza bliskiej nam granicy zmajstrowal wzmacniacz na lateralach o nazwie vssa - zrobilem podobny wzmacniacz, pomierzylem i posluchalem, wzmacniacz jest genialny.
Postanowilem na podstawie tego wzmacniacza (topologia) zrobic wzmacniacz z tanich i latwo dostepnych komponentow, tak zeby kazdy mogl sobie go polutowac.
W ponizszej konfiguracji wzmacniacz spokojnie ladnie ciagnie do 1MHz, robilem testy z inna wartoscia rezystorow w sprzezeniu zwrotnym i bez filtra na wejsciu - wzmacniacz dosc ladnie zachowywal sie do prawie 5 MHz, no ale przeciez nie o to chodzi zeby cisnac pasmo ile sie da (chcialem sprawdzic tylko ile mozna z tego bardzo prostego ukladu wycisnac). Slev rate spokojnie powyzej 100V/us.

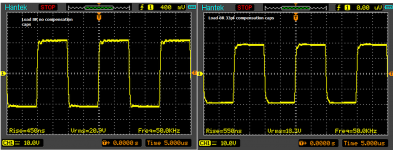

Ponizej efekty. Oscylogramy z vssa w nazwie sa ze wzmacniacza z lateralami bez zrodel pradowych - generalnie mozna powiedziec ze jest to TYLKO 6 tarnzystorow zlepionych do kupy.
Niestety moja karta dzwiekowa na usb jest nie za bogata i sieje troche roznymi artefaktami podczas pomiarow (sa widoczne na kazdych pomiarach roznych wzmacniaczy)

Wzmacniacz jest prosty, stabilny, ma dobre parametry, tani.
Ponizsze pomiary przedstawiaja wzmacniacz zrobiony prawie ze na pajaku z absolutnie nieparowanych komponentow (bralem jak lecialo z worka).

Jak bedzie zainteresowanie tematem to zamieszcze wersje full wypas z lateralami.



[_NATAN_5064]

Masz jakieś konkretne dane? Bo na razie tylko takie ogólne spostrzeżenia są w opisie



[mbar]

Dałoby się zrobić PCB 4 lub 6 kanałowe?

EDIT: W sumie to ja jestem w stanie w tym pomóc, ale ktoś musi po mnie zrecenzować prowadzenie mas



[ir0nhide]

Nie na temat...

Heh trochę podobny...



[mbar]

A i czy schemat masz w jakiejś importowalnej netliście?



[tomq88]

Proponuje przykleić wątek. Skoro Symasym i TDA mają swoje przyklejone wątki w dziale elektronika, to tym bardziej ten wzmacniacz na to zasługuje. Zwłaszcza, ze Borys się postarał i zamieścił pełny projekt, z wzorem pcb i pomiarami, a nie jakiś tam "wydumany schemat".



[borys]

Masz jakieś konkretne dane? Bo na razie tylko takie ogólne spostrzeżenia są w opisie

Nie umiem odpowiedziec na to pytanie bo nie wiem o jakie dane ci chodzi. Wszystko jest na screanach, no moze jednego zapomnialem dodac.
Ponizej clipping (zasilanie przysiadlo do +/-32V, jakis stary pomiar bez zrodel pr. i bez kompensacji).
Jest wszystko co potrzeba do zrobienia wzmacniacza, lacznie z prasowanka.

Ps

Nurtuje mnie jeszcze jedna rzecz, mianowicie przy lateralach nie przekrocze SOA chodzby nie wiem co po prostu dadza tyle pradu ile moga i nic sie im nie stanie, jak sie ma jednak sprawa z hexfetami tego nie wiem ?



[Marios]

Na schemacie ńie widzę miejsca zasilania a przydałoby się, chyba że jestem ślepy.



[borys]

Na schemacie nie ma ale na plytce jest miejsce.



[borys]

Zaktualizowany chemat jakby co



[rumunn95]

widzial ktos lub robil wzmak hex mosfet z tad?http://chomikuj.pl/zxpro/*e2*82*aa+...ronik/Rocznik+2002/PE+Nr+05-2002,10055212.pdf



[El_liero]

Jaka minimalna impedancja obciążenia?
Wysterowany przy 36VDC ile na wyjściu pod 8 ohm?
Stopień wejściowy bardziej rozbudowany od końcowego. Dlaczego sprzężenie zwrotne nie jest zrealizowane na dzielniku napięcia?



[mbar]

Ale będę go robił w SMD



[tomq88]

Stopień wejściowy bardziej rozbudowany od końcowego.

Przy Mosfetach nie trzeba rozbudowywać (nie potrzeba tranzystorów sterujących, ani rezystorów źródłowych w przypadku jednej pary).

Dlaczego sprzężenie zwrotne nie jest zrealizowane na dzielniku napięcia?

To jest cfb (wzmacnaicz ze sprzeżeniem prądowym).



[_NATAN_5064]

Nie umiem odpowiedziec na to pytanie bo nie wiem o jakie dane ci chodzi. Wszystko jest na screanach, no moze jednego zapomnialem dodac.

Przepraszam ale pisałem z telefonu i mi zdjęć nie wyświetliło. Teraz już wszystko widzę.



[Pawel S.]

proponuje uaktualnic pierwszy post o podstawowe dane dla poczatkujacych

dopuszczalne napiecia zasilania
dopuszczalne minimalna obciazenia
zakres mocy jakie "to wyciaga" na danych napieciach
spis elementow potrzebnych do budowy z pelnymi opisami. ludzie potrafia sie dopytywac o moce malych rezystorow :/
oraz ewentualne zamienniki

i jeszcze mile widziany nadruk elementow na plytke

odznaczenie jakies by sie przydalo



[raven1985]

Dołożył bym boostrap dla części napięciowej i by był git



[borys]

Bardzo sie ciesze, ze jest jakies zainteresowanie.
raven
Jak mozesz to naszkicuj ten bootstrap, zrobie kolejnego pajaka i zerkne jak sie sprawy beda mialy (to dosc niewielka zmiana takze chyba szybko pojdzie)

Jezeli chodzi o dane dla poczatkujacych to:
1. Napiecie zasilania - u mnie jest +/- 35V ale mysle ze spokojnie mozna zasilic go +/-45V (nie mam narazie odpowiedniego trafa, drobna zmiana wartosci rezystorow moze byc konieczna)
2. Minimalne obciazenia - sprawdzalem z 2R glosnikiem na +/-35V wsio bylo ok choc na dlozsza mete to przy takim napieciu zostal bym 4R w gore.
3. Zakres mocy - dla mnie to jest akurat mniej istotny parametr, najprosciej bedzie jak napisze ze wzmacniacz w obecnej konfiguracji kradie okolo 7V z kazdej polowy zasilania, tutaj juz kazdy forumowicz moze sobie policzyc jaka moc bedzie mial wzmacniacz (dane obciazenie vs napiecie zasilania)
4. Elementy sa optymalizowane pod katem kosztow i dostepnosci
(sklep elektroniczny w ktorym nie ma bc550 lub bd139 chyba nie istnieje)

mbar
Wersja z dwustronna plytka i smd - ja sie podpisuje rekami i nogami.
Narazie jest wersja podstawowa, latwa i tania.

Liste zaraz zrobie.



[raven1985]

Jak mozesz to naszkicuj ten bootstrap,

Postaram się wieczorem.
Wtedy wzmacniacz nie będzie zjadał tyle zasilania.

---------- Post dodany o 15:43 ---------- Poprzedni post o 15:42 ----------

Wersja z dwustronna

A po co ? Jak ma być po taniości SMD można zrobić



[borys]

raven
DZIEKI



Na szybko wyskrobana instrukcja
