Pomoc w projekcie zwrotnicy satori. fountek

[Klark]

Witam
Proszę o pomoc w projekcie zwrotnicy do głośników 2x satori mw19p8 oraz fountek NeoX3.0 w układzie MTM.

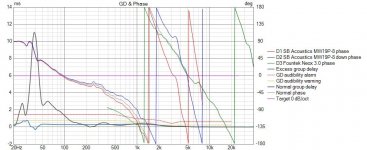

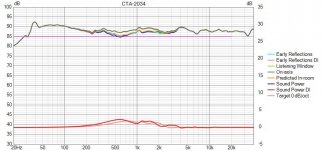

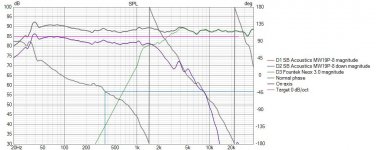

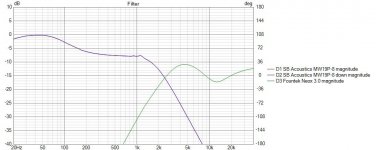

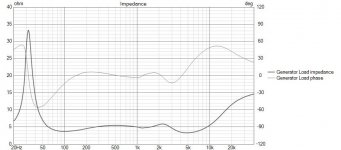

Załączam moje symulacje i Proszę o analizę a być może ktoś przepriwadzi własne do porównania.



[Pogromca mitow]

To są pomiary Twojej konstrukcji? Bo mam pewne wątpliwości.



[Klark]

Wykresy zczytane z pomiarów producenta.



[Pogromca mitow]

To niestety te pomiary do niczego sie nie nadaja. Musisz wykonac pomiary glosnikow w Twojej obudowie i na ich podstawie mozna zaprojektowac poprawna zwrotnice.



[Klark]

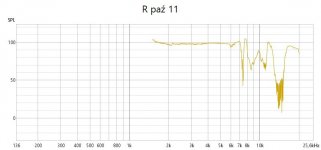

Robiłem wstępne pomiary, bliskie pole satori wyglądało niemal identycznie jak producenta. Pomiar z odległości metra pokazało baffle step od 450zh w dół, miałem problem z fountekiem bo powyżej 8khz pokazuje mi gwałtowny spadek harakterystyki i zniekształcenia, mimo że normalnie gra w tym paśmie. Muszę popracować nad pomiarami ale teraz chcę potrenować na vituixcad.



[Pogromca mitow]

Nie trenuj na takich pomiarach, bo widze, ze wyciagasz z nich fatalne wnioski. Ta zwrotnica do niczego sie nie nadaje.



[Klark]

Czyli moje wątpliwości były uzasadnione. Jak uda mi się zdjąć dobre pomiary to jest tu wrzucę.



[Pogromca mitow]

Koniecznie popracuj nad pomiarami, a jak masz jakieś wątpliwości, co do pomiarów, to pytaj.



[marian]

miałem problem z fountekiem bo powyżej 8khz pokazuje mi gwałtowny spadek harakterystyki i zniekształcenia, mimo że normalnie gra w tym paśmie

Użyłeś kondensatora podczas pomiaru?



[Klark]

Nie użyłem, puściłem sygnał od 1,5khz



[Klark]

Wrzucam nieobrobione pliki pomiarowe z REW



[Klark]

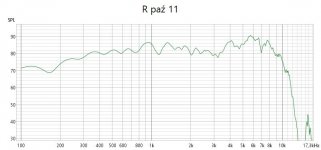

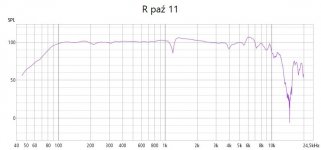

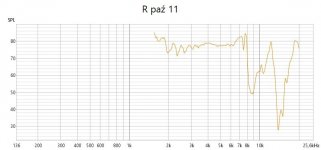

Pomiary w REW. Wrzucam jpg. bo pliki nie wskoczyły.



[Klark]

Nie wiem jak dokładnie ustawić parametry w oknie IR
