Chciałbym przedstawić projekt, który powstał dla forum diyaudio.pl
Głośniki do projektu zostały mi udostępnione przez kolegę dj_zibi - serdecznie dziękuję
Zastosowane głośniki:
Głośnik wysokotonowy: Seas 27 TBFC/G H1212
Głośnik średniotonowy: STX WM.STX.5.1.160.8.F.A.FC.X zwany także STX GDN 15 AWX 8R
Głośnik niskotonowy: STX SW.STX.10.2.500.8.F.A.FC.X zwany także 10 calowym AWX'em
Głośniki średniotonowy oraz wysokotonowy w oddzielnej komorze, głośnik niskotonowy w obudowie typu linia transmisyjna.
OBUDOWA:
Zwymiarowana obudowa:
Płyty ciemnoszare o grubości 36mm (2x18mm), płyty jasnoszare o grubości 18mm.
WAŻNE:
Rozmieszczenie głośników na froncie oraz kształt frontu ma wpływ na zgranie fazowe głośników przy użyciu zamieszczonej poniżej zwrotnicy.
Zaleca się nie zmienianie tych wymiarów.

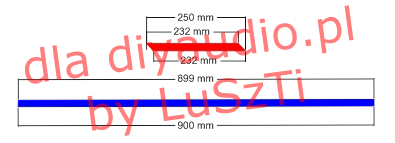

Przegrody niebieska i czerwona są zacinane pod kątem (można to zrobić frezarką) więc poniżej dodatkowe wymiarowanie:

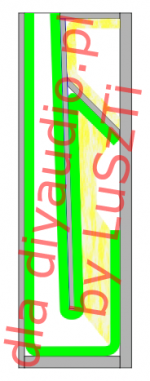

Jak wiadomo w obudowie typu linia transmisyjna bardzo ważne jest wytłumienie, schemat rozmieszczenia wytłumienia:
Kolor zielony: gąbka gładka o grubości 3cm lub gąbka falista o grubości podstawy 2cm i grubości całkowitej 4cm (z moich badań prezentowanych na łamach tego forum wynika, że kształt gąbki nie ma znaczącego wpływu na wytłumienie, ważna jest jest objętość).
Kolor żółty: watolina - w komorze średniaka dwie warstwy watoliny o gramaturze 200g, w tunelu 3 lub 4 warstwy - wg uznania.
ZWROTNICA:
Schemat:
Proponowane cewki z Polinka - bardzo ważne są rezystancje:
Cewka 0.47 mH w torze głośnika wysokotonowego
000-1281 drut.powietrzna Cewka ind. 0,470mH +/-3% 0,320R dr.1,00mm śr.40 dł.15mm
000-1031 drut.powietrzna Cewka ind. 0,470mH +/-3% 0,320R dr.1,00mm śr.45 dł.15mm
000-1539 drut.powietrzna Cewka ind. 0,470mH +/-3% 0,330R dr.1,00mm śr.37 dł.20mm
Cewka 1.2 mH w torze głośnika średniotonowego
000-1301 drut.powietrzna Cewka ind. 1,200mH +/-3% 0,460R dr.1,20mm śr.50 dł.30mm
000-2239 drut.z rdz.prosz.walc. Cewka ind. 1,200mH +/-3% 0,480R dr.0,70mm Fe 0,027kg. śr.22 dł.30mm
000-2146 drut.z rdz.prosz.walc. Cewka ind. 1,200mH +/-3% 0,480R dr.0,70mm Fe 0,066kg. śr.25 dł.35mm
Cewka 3 mH w torze głośnika średniotonowego
000-1779 drut.powietrzna Cewka ind. 3,000mH +/-3% 3,040R dr.0,50mm śr.32 dł.15mm
Cewka 6 mH w torze głośnika niskotonowego
000-5052 drut.z rdz.prosz.szpul. Cewka ind. 6,000mH +/-3% 0,470? dr.1,00mm Fe 0,252kg. śr.45 dł.46mm
Rezystor w torze głośnika średniotonowego powinien mieć moc 10W. Reszta 5W.
Kondensatory wg uznania, choć kondy szeregowe proponuję jednak foliowe, a przynajmniej ten w torze głośnika wysokotonowego.

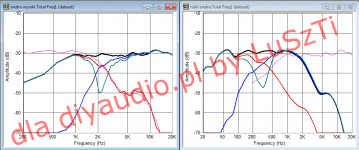

Wykresy:
Minimum impedancji - 5,7R - nie mogę znaleźć końcowego pomiaru.
Zapraszam do dyskusji oraz zadawania pytań.
