stk4048/4050

[ALTON]

Mnie sie udało puścić prawie 200W ale dla 8R ponieważ nie mam głośnika o takiej mocy i 4R .Kostka gra świetnie... .Aha co do podrób to one też czasem wytrzymują 200W dla 4R jednak to zależy od tego jak ona jest wykonana .Kupując w cybor techu macie pewność że kupujecie orginał .



[lizaczczio]

Kondensatory są po 2*4700uF/63V na gałąź i nie pamiętam ile dałem dokładnie, ale chyba coś ok. 10zł za sztuke.

[ Dodano: 2004-09-24, 00:54 ]
Kondensatory są po 2*4700uF/63V na gałąź i nie pamiętam ile dałem dokładnie, ale chyba coś ok. 10zł za sztuke. A i trafo jest na 1 kanał kupione na allegro za 70 zł więc chyba się opłacało.



[coolombo]

STK4048 zakupiny w poltronicu za 27zł chodzi u mnie już okolo pół roku i nic mu się nie dzieje, zasilanie - trafo 300VA 2x35V 20.000uF pojemnosci filtrującej na strone, no i obciążenie 4łomy

pozdrawiam!

[ Dodano: 2004-10-07, 16:39 ]
Poprawka już mi nie chodzi STK4048 zrobiłem małe spięcie . W przyszłym tygodniu będzie nowe z poltronica tym razem STK4050 , co by niemówić hybryda wymiata, a kwestia spalenia to z mojej winy

pozdrawiam!

[ Dodano: 2004-10-15, 21:38 ]
Poprawka kolejna, hybryda się nie przepaliła tylko mala scieżka spłonęła na płytce drukowanej hybryda nadal wymiata.

pozdrawiam!



[elmer]

Czyli jka w cyber - techu to sa orginaly stk4050...? czy nie.


pozdr



[ALTON]

Tak w cybortechu sa oryginały za 77zł sztuka



[Adam_85]

Ja mam STK4050, nie sądze żeby to był orginał, a chodzi bez problemów Najwięcej podkręciłem na 180W To jest już ładny power;-) To STK jest z zestawu do samodzielnego montażu



[marusmk]

Temat stary więc trzeba odświeżyć.
Przymierzam się do wzmacniacza do suba na STK4048.
Standardowe płytki do znalezienia na necie nie zadowalają mnie więc sam chcę zaprojektować takową.
Chcę dodać na niej między innymi pełne zabezpieczenie i może coś jeszcze.
W związku z tym mam pytania następujące:

1. Większość STK ma na wyjściu filtr RC oraz LR.
Chciałbym się ich pozbyć w związku z tym, iż o ile pamiętam to przeznaczeniem ich jest ochrona wyjścia przed zmianami charakteru obciążenia spowodowanymi charakterystykami zwrotnic i głośników (tak w skrócie) w kolumnach.
Ale w subie góra będzie wycięta, podłączony goły głośnik więc?

2. W mostku na STK4048 występują aż 4 oporniki 0,22? wyrównujące w emiterach.
Czy układ wykrywający przeciążenie (napięcie na nich) podłączyć do jednego z każdej pary tranzystorów i będzie to działać?
Inaczej trochę układ zabezpieczenia się zbytnio komplikuje.



[raven1985]

1. Większość STK ma na wyjściu filtr RC oraz LR.
Chciałbym się ich pozbyć w związku z tym, iż o ile pamiętam to przeznaczeniem ich jest ochrona wyjścia przed zmianami charakteru obciążenia spowodowanymi charakterystykami zwrotnic i głośników (tak w skrócie) w kolumnach.
Ale w subie góra będzie wycięta, podłączony goły głośnik więc?

Jeśli to do suba to cewę (RL) możesz wyrzucić (zabezpiecza przed pojemnościowym obciążeniem), ale ten kondensator i rezystor już nie !
Zapewniają one stabilność wzmacniacza przy obciążeniu indukcyjnym jakim jest głośnik
bez tych elementów układ może się wzbudzać.

2. W mostku na STK4048 występują aż 4 oporniki 0,22? wyrównujące w emiterach.
Czy układ wykrywający przeciążenie (napięcie na nich) podłączyć do jednego z każdej pary tranzystorów i będzie to działać?
Inaczej trochę układ zabezpieczenia się zbytnio komplikuje.

Komplikuje się o kolejne cztery rezystory sumujące napięcia z rezystorów emiterowych



[irek]

W przypadku suba RC na wyjsciu daje sie nawet bardziej agresywne (wieksza pojemnosc mniejsza rezystancja). Wszystko zalezy od indukcyjnosci czyli srednicy cewki glosnika.

2. W mostku na STK4048 występują aż 4 oporniki 0,22? wyrównujące w emiterach.
Czy układ wykrywający przeciążenie (napięcie na nich) podłączyć do jednego z każdej pary tranzystorów i będzie to działać?

W mostku? Jeden STK ma 4oporniki.
Zabezpieczenia mozna rozwiazac na kilka sposobow. Najprostrzy to jeden tranzystor informujacy tylko uklad zabezpiezcen o pzerkroczeniu pardu. Wtedy sama koncowka pracuje na pradzie zwarciowym i musi wytrzymac to do czasu reakcji ukladu zabezpieczen ktore odlacza glosnik (typowo kilkanascie-kilkadziesiat ms). STK w nocie katalogowej czasami podaje maksymalny czas pracy na zwarciu, zazwyzcaj jest to 2sekunda. Sprawdzalem to kiedys i niestety w praktyce jest duzo gozej. Tylko niektore serie tyle wytrzymywaly. Dlatego lepszy jest uklad gdzie sa dwa tranzystory ktore ograniczaja prad samej koncowce co wydluza jej zywotnosc na zwarciu, dajac wiecej czasu na reakcje ukladu zabezpieczen.

Jesli wzmacniacz ma pracowac w mostku to zwarcia mostkowe sa najtrudniejszymi do zabezpieczenia i wymagaja specjalnych ukladow ogranicznika.
Detektor pradu podlacza sie do jednego rezystora emiterowego, nie jest konieczne sumowanie pradow. Po to sa te rezystory aby wyrownac rozplyw pradow, typowo (bez parowania i na zwyklych 5% druciakach) roznice nie przekraczaja 10%.

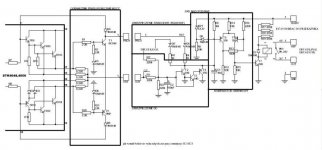

Zewnetrzny uklad zabezpieczen jest opisany na moim www, na plytce koncowki mozesz dodac tylko tranzystory ogranicznika pradu i wyprowadzic sygnal ZAB.



[marusmk]

.........

Jeden obraz (schemacik) a wszystko tłumaczy

raven1985 też dzięki-dumam dalej na płytką.
