Żarówkowe obciążenie do testowania niskonapięciowych zasilaczy liniowych i przetwornic

KRASUL · Wczoraj o 10:14

Szanowni Państwo.

Poniżej zamieszczam listę elementów składowych żarówkowego obciążenia do testowania niskonapięciowych zasilaczy liniowych i przetwornic:

Obudowa metalowa 220x240, h=65mm, T91:

Obudowa metalowa 220x240, h=65mm, T91

sklep.avt.pl

Oprawka żarówki BA15S, jednowłóknowa:

Oprawka żarówki BA15S, jednowłóknowa

Oprawka żarówki BA15S, jednowłóknowa.

gi-servel.pl

Przełącznik kołyskowy okrągły podświetlany 3-pin 6A 230V czerwony:

Przełącznik kołyskowy okrągły podświetlany 3-pin 6A 230V czerwony

sklep.avt.pl

Gniazdo bananowe przykręcane czerwone:

Gniazdo bananowe przykręcane czerwone

Gniazdo bananowe przykręcane czerwone sprawdzi się w zasilaczach, miernikach, panelach i adapterach. Czerwony kolor ułatwia oznaczenie dodatniego bieguna lub toru pomiarowego.

sklep.avt.pl

Gniazdo bananowe przykręcane czarne:

Gniazdo bananowe przykręcane czarne

Gniazdo bananowe przykręcane czarne nadaje się do paneli, zasilaczy, mierników i adapterów pomiarowych. Kolor czarny ułatwia oznaczenie toru masy, minusa lub wspólnego punktu układu.

sklep.avt.pl

Żarówka samochodowa halogenowa 12V P21W BA15S:

Żarówka samochodowa halogenowa 12V P21W BA15s

sklep.avt.pl

W miejsce dwunastowoltowych żarówek dwudziestojednowatowych można też montować dwunastowoltowe żarówki pięciowatowe, dwudziestoczterowoltowe żarówki dwudziestojednowatowe lub dwudziestoczterowoltowe żarówki pięciowatowe.

Schemat ideowy:

Gotowe urządzenie:

Z poważaniem

Tomasz Łysek

Irek_N · Wczoraj o 10:49

Tomku, ale zdajesz sobie sprawę z faktu, że żarówka mocno nieliniowym odbiornikiem jest i zasilacza z OCP(hickup,foldback) możesz po prostu nie dać rady włączyć bez sztuczki z sekwencyjnym włączaniem żarówek? Może korzystniej było by zostawić jedną małej mocy jako wskaźnik fluktuacji napięcia, a resztę zastąpić opornikami? Cementowe powiedzmy 20W kosztują 1-2PLN/szt i przy montażu PTP w zaprasowanych oczkach i bez przesadnego obcinania końcówek trochę mocy potrafią przyjąć, wiec nawet radiatora by nie potrzebowały. Co myślisz o takim pomyśle?

KRASUL · Wczoraj o 11:09

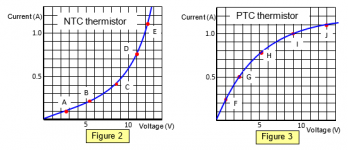

Żarówki z włóknem wolframowym mają charakterystyki napięciowo-prądowe zbliżone kształtem do charakterystyk napięciowo-prądowych termistorów PTC:

Napisałem na ten temat dwa artykuły:

K

Wątek 'Aproksymacja jednomianowa charakterystyk żarówek z włóknem wolframowym'

Mar 26, 2025

Szanowni Państwo.

Zapraszam do zapoznania się z moim najnowszym artykułem zamieszczonym w kwietniowym numerze czasopisma "Elektronika dla Wszystkich".

Publikacja nosi tytuł: "Aproksymacja jednomianowa charakterystyk żarówek z włóknem wolframowym" i znajduje się w rubryce "TUTORIALE".

Strony od 37 do 40.

https://ulubionykiosk.pl/demo/5294#19

Z poważaniem

Tomasz Łysek

K

Wątek 'Zabezpieczenie głośnika wysokotonowego żarówką samochodową z włóknem wolframowym'

Lip 25, 2024

Szanowni Państwo.

Zapraszam do zapoznania się z moim najnowszym artykułem zamieszczonym w sierpniowym numerze czasopisma "Elektronika dla Wszystkich".

Publikacja nosi tytuł: "Zabezpieczenie głośnika wysokotonowego żarówką samochodową z włóknem wolframowym" i znajduje się w rubryce "PROJEKTY dla elektroników".

Strony od 28 do 31.

https://ulubionykiosk.pl/demo/5136#15

Z poważaniem

Tomasz Łysek

Żarówki włącza się oczywiście po kolei, stopniowo zwiększając obciążenie badanego zasilacza. Jeśli po załączeniu kolejnej żarówki w zasilaczu załączy się zabezpieczenie nadprądowe, możemy jeszcze wykonać sztuczkę polegającą na wstępnym rozgrzaniu włókna wolframowego kolejnej żarówki i szybkim dołączeniu jej w chwili, w której włókno wolframowe jeszcze nie zdążyło ostygnąć i ma nieco wyższą rezystancję.
