    3-way na dayton

    witam,
    wybralem glosniki do kolumn 3way. sa to przetworniki marki dayton:
    1. wysokotonowy AMT2-4 Air Motion Transformer Tweeter 4 Ohm
    2. sredniotonowy RS52FN-8 2" Reference Fabric Dome Midrange 8 Ohm
    3. bas RS225P-8A 8" Reference Paper Woofer 8 Ohm

    posciagalem dane FRD i zrobilem symulacje zwrotnicy w programie VituixCAD. tak to wyszlo:

    zgodnie z faza:

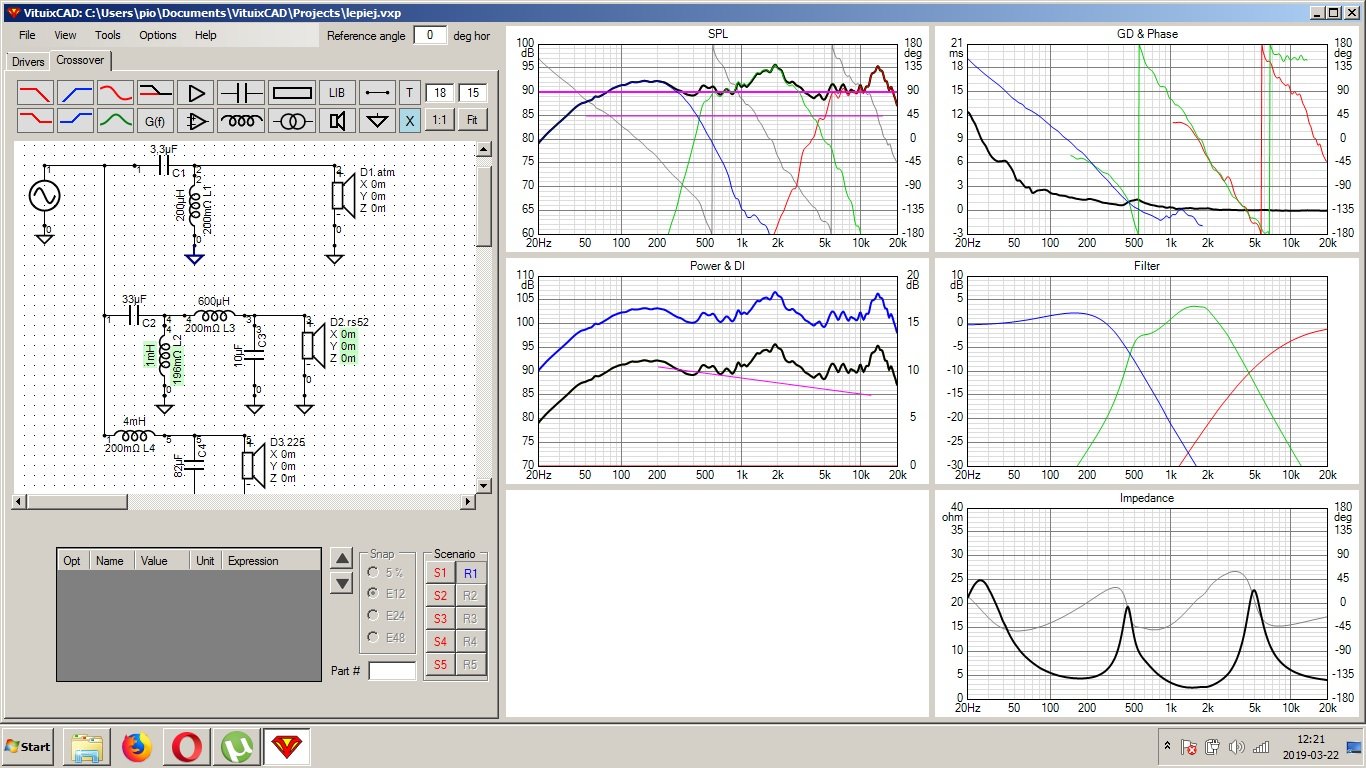

    https://diyaudio.pl/i/500/2449584fb6...1553254340.jpg

    w przeciwfazie:

    https://diyaudio.pl/i/500/8622ba425b...1553254372.jpg


    obudowa 40l strojona na 40hz.
    co myslicie o takim projekcie?? co byscie poprawili??
    pozdrawiam
    Tagi: Brak
    #2
    Oczywiście przepuściłeś dane z frd przez moduł diffraction, żeby wiedzieć jak spl zmieni się w twojej obudowie oraz wpisałeś offsety [emoji16]
    Bo jak nie, a dane masz z strony Daytona to te symulacje to o kant...
    Zresztą tej zwrotnicy do poprawności daleko niestety.
    Przydało by się to zmierzyć w docelowych obudowach.

    Wysłane z mojego SM-A530F przy użyciu Tapatalka
    Wszędzie był, wszytko widział, na wszystkim się zna...
    Wulgarny, przemądrzały to właśnie ja.

    Skomentuj

      #3
      rozumiem ze te wykresy beda odbiegac od tego co kupie, zmontuje, i pomierze. ale od czegos trzeba zaczac, a takie symulacje daja juz jakas podstawe.
      co byscie zmienili?

      Skomentuj

        #4
        Zamieszczone przez piok Zobacz posta
        rozumiem ze te wykresy beda odbiegac od tego co kupie, zmontuje, i pomierze. ale od czegos trzeba zaczac, a takie symulacje daja juz jakas podstawe.
        co byscie zmienili?
        Nie dają kompletnie nic.
        Wszystko bym zmienił w tej zwrotnicy.
        Od początku do końca źle zaprojektowana.
        Przepraszam za mocne słowa, ale musisz trochę poczytać jak się buduje zwrotnice.
        To nie jest takie hop siup, że załadujesz pliki i się pobawisz elementami.
        Impedancja ci spada poniżej 4 ohm, fazy rozjechane. Musisz wrócić do podstaw, czyli główna strona Diyaudio i artykuły na niej. Dalej strona linkwitz lab, I troels geavesen, manual od vituixcad, z 3 książki i już z górki ... [emoji3]


        Wysłane z mojego SM-A530F przy użyciu Tapatalka
        Wszędzie był, wszytko widział, na wszystkim się zna...
        Wulgarny, przemądrzały to właśnie ja.

        Skomentuj

          #5
          no juz widze ta impedancje i juz poprawiam.

          Skomentuj

            #6
            kurcze... no musi byc te 4ohm na tym sredniaku... troche poprawilem i wyrownalem i uwzglednilem opornosc cewek. Btw. Ten pik na wysokotonażowych mi nie przeszkadza.

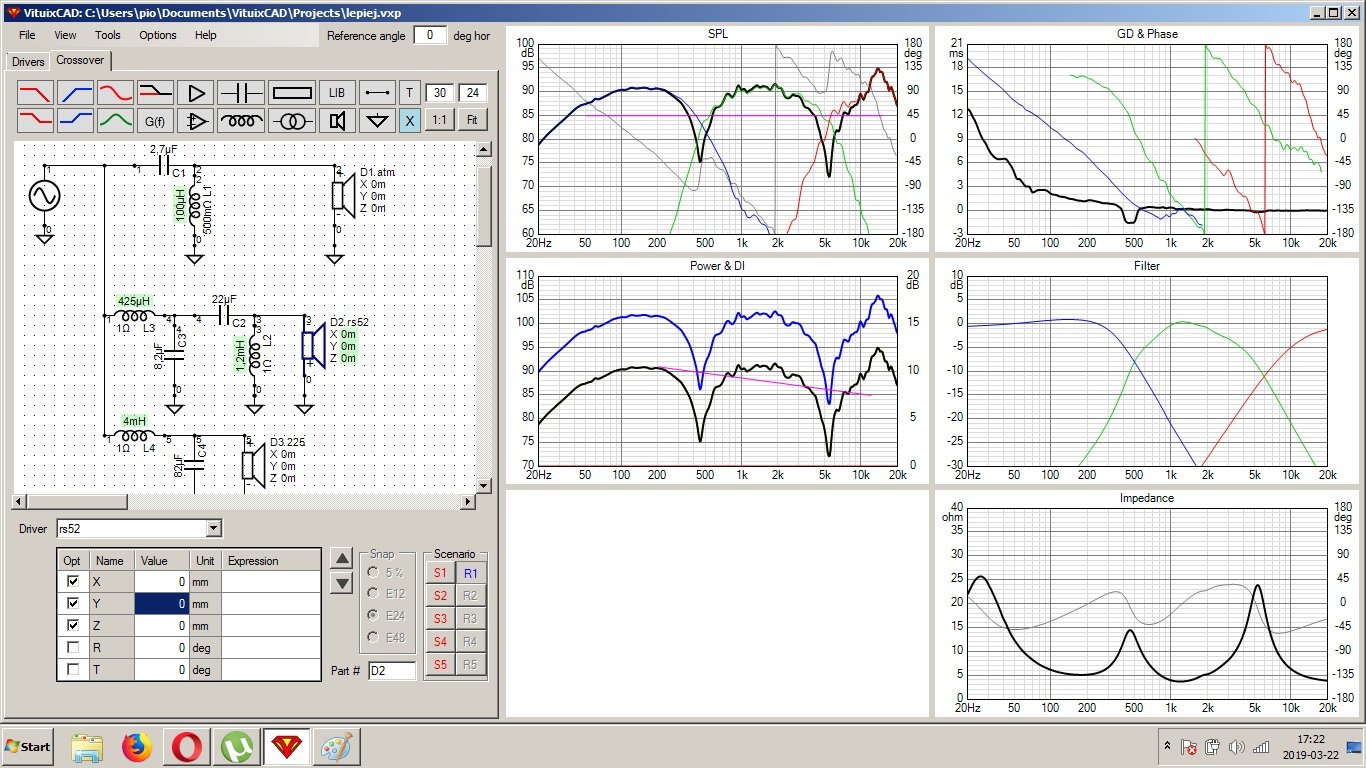

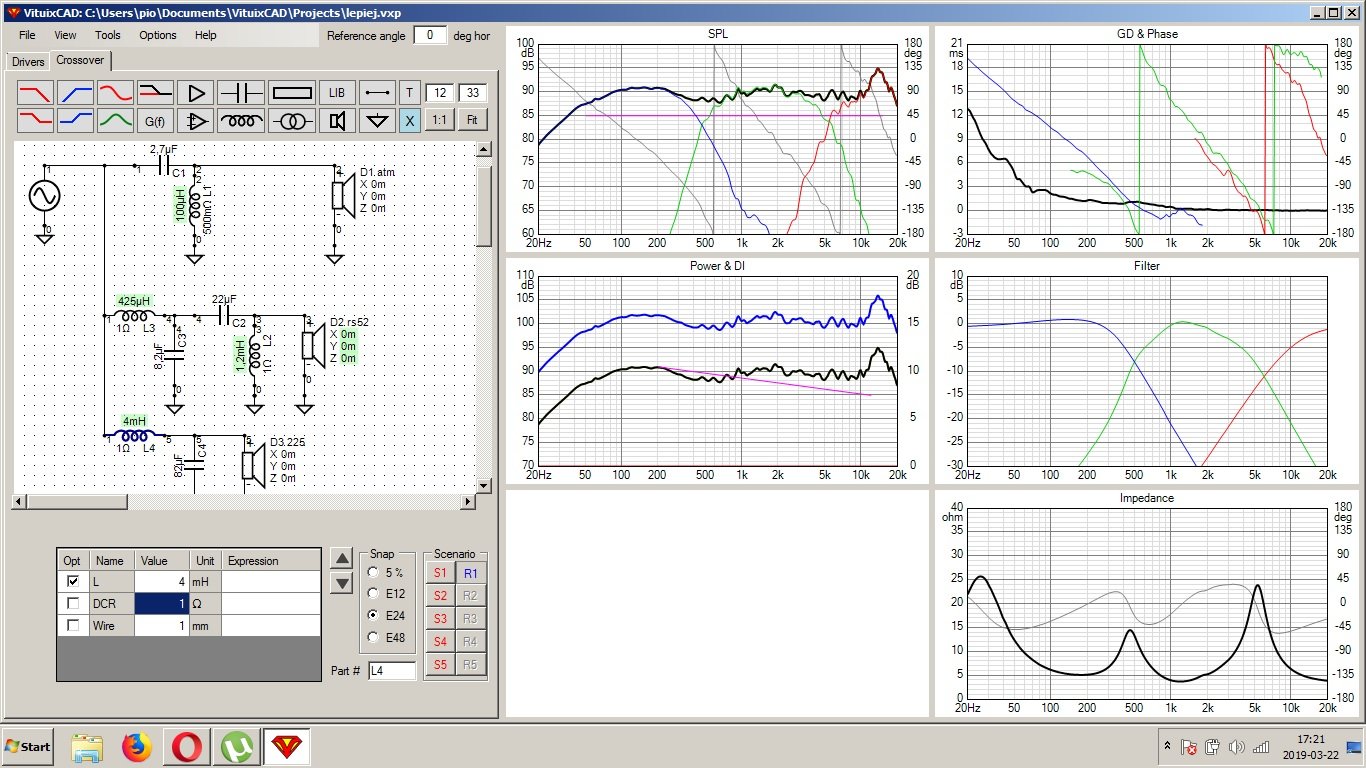

            https://diyaudio.pl/i/500/e62f8c0d93...1553271834.jpg

            https://diyaudio.pl/i/500/c5d9dd79a4...1553271846.jpg
            Last edited by piok; 22.03.2019, 16:41.

            Skomentuj

              #7
              Za wysoki podzial miedzy kopulka, a AMT, powinno byc cos miedzy 2-3khz. Do tego za niski podzial miedzy basem, a kopulka sredniotonowa. Nawet tak strome filtry nie pozwola na dobre granie w takiej konfiguracji. Dla podzialu bas-srednie nie schodzilbym ponizej 800hz bez wzgledu na rodzaj filtrow. Natomiast bas dosc szybko sie lamie, ale jego charakterystyki katowe sa bardzo dobre, wiec do 1khz podzial moglby sie udac.

              Skomentuj

                #8
                Wstęga ma FS 2500hz więc myślę że 5khz to dobrze dla niej. A dolny podział to zauważ że kopułka jest cięta dużo prędzej tylko jej charakterystyka taka jest.

                Skomentuj

                  #9
                  To nie chodzi o to gdzie jest dobrze dla niej, tylko gdzie masz dobre polaczenie z kopulka, szczegolnie pod wzgledem charaktrystyki poza osia. Generalnie dla kopulki sredniotonowej podzialy powyzej 4khz to juz duzo. Dodatkowy problem to dosc spora odleglosc miedzy AMT, a kopulka, ktore beda operowac przy podziale, ktorych dlugosc fali jest juz naprawde krotka, a to oznacza klopoty poza osia odsluchu. Taki podzial musi byc przeprowadzony bardzo prezyjnie, a nie na oko.
                  Bas i kopulka oraz ich podzial widoczny jest przy przecifazie. Akurat tak sie sklada, ze mam na warsztacie aluminiowa wersje tej kopulki, ktorej parametry sa podobne i tak niski podzial jak u Ciebie zdecydowanie nie jest dobrym pomyslem. Bardzo czesto dla tych glosnikow stosowane sa podzialy blisko 1khz. Takie ciecia 400-500hz to sie robi dla duzych kopulek 75mm typu ATC czy VOLT, a nie taka popierdulka Daytona.

                  Skomentuj

                    #10
                    czyli dla tego amt to nie problem taka praca w granicy 2-3khz ??

                    Skomentuj

                      #11
                      Po 1 zalezy od sposobu filtrowania. Generalnie poziom znieksztalcen tego glosnika wzrasta ponizej 5khz, 2khz to raczej przesada. Raczej mialem na mysli blizej 3khz i ewentualnie w podchodzic w gore z podzialem. To jednak musisz zrobic majac juz glosniki, na ktorych musisz zrobic zwrotnice i tego posluchac. Poza tym, jak chcesz cos innego od kopulek, to raczej skladnialbym sie w strone BG Neo3 niz AMT Daytona, ktore jest znacznie gorsze od BG Neo3. Co prawda BG ma duzo nizsza efektywnosc, ale daje wiecej elastycznosci przy wyborze filtrowania, podzialu ze wzgledu na bardzo niskie znieksztalcenia w calym pasmie akustycznym.
                      Natomiast jesli mialbym rowazyc najlepsze polaczenie z kopulka Daytona, to szukalbym na gore rowniez kopulki, ale z malym frontem, tak aby maksymalnie zblizyc do siebie glosniki, co pozwoli na sensowny podział w okolicach 3-4khz. AMT jak dla mnie to taki bardziej supertweeter niz prawdziwy wysokotonowiec.

                      Skomentuj

                        #12
                        no dobra. poprawilem nieco. chyba. nie obylo sie bez filtrow 3 rzedu. przebiegi
                        https://diyaudio.pl/i/500/364de5cb3f...1553288365.jpg

                        Skomentuj

                          #13
                          Seas i SB produkują tanie wysokotonowki z takim małym frontem. Za granicą są też ciekawe wysokotonowki firmy la voce z małym frontem (a w zasadzie całkowicie bez frontu). Z tym AMT to ja bym się zastanowił kilka razy zanim bym go kupił bo to specyficzne granie jest. Lepiej IMO zwykłą kopułkę i w zależności od preferencji dobrać materiał kopułki (chociaż to też może być złudne i stereotyp że np. alu jest ostrzejsze w brzmieniu często się nie sprawdza).

                          Co do samej zwrotnicy to tak jak wyżej pisali inni. Najlepiej w docelowej obudowie zrobić pomiary i będzie wiadomo wszystko.
                          Last edited by Oskar29; 22.03.2019, 21:13.

                          Skomentuj

                            #14
                            dobra, zamawiam takie elementy jak w zwrotce ponizej.

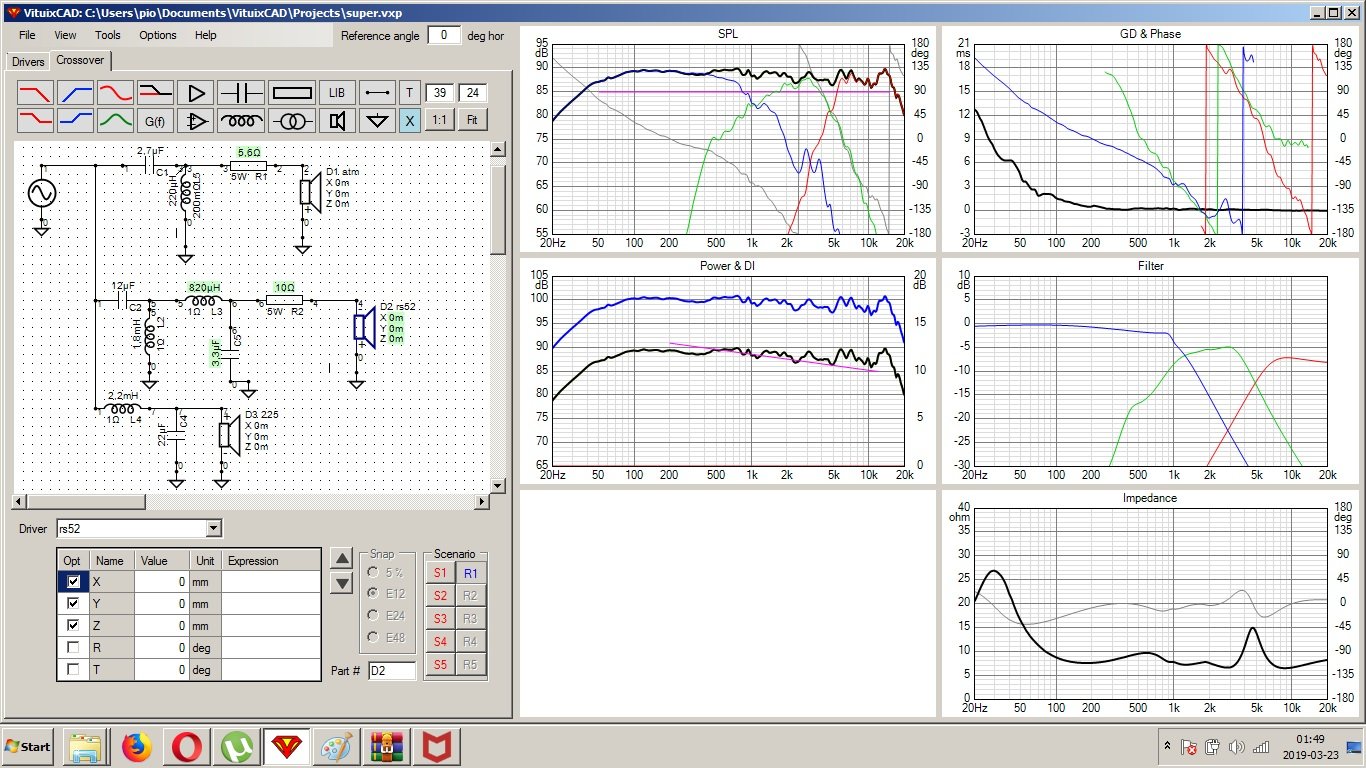

                            https://diyaudio.pl/i/500/bee962c602...1553302256.jpg

                            https://diyaudio.pl/i/500/5156d701ec...1553302269.jpg

                            podzial 1khz i 5khz. mysle ze bedzie dobrze. na poczatek.

                            Skomentuj

                              #15
                              Kolejny bez pokory i Zosia samosia. Ale to Twoje pieniądze.

                              Wysłane z mojego SM-A510F przy użyciu Tapatalka

                              Skomentuj

                                #16
                                Zgrania fazowe słabe. Zwrotnica to nie tylko równe pasmo. Przepuściłes ta dane ze strony Daytona przez moduł diffraction?
                                Last edited by Oskar29; 23.03.2019, 09:30.

                                Skomentuj

                                  #17
                                  ale ja caly czas was slucham. lepiej fazowo nie da sie tego zgrac i zeby charka jeszcze jakos wygladala.

                                  Skomentuj

                                    #18
                                    Zamieszczone przez piok Zobacz posta
                                    dobra, zamawiam takie elementy jak w zwrotce ponizej.
                                    https://diyaudio.pl/i/500/bee962c602...1553302256.jpg

                                    https://diyaudio.pl/i/500/5156d701ec...1553302269.jpg

                                    podzial 1khz i 5khz. mysle ze bedzie dobrze. na poczatek.
                                    Mówisz poważnie? Nie masz pojęcia co robisz, wywalisz pieniądze w błoto.

                                    Skomentuj

                                      #19
                                      Ale czy przepuściłeś ch-ki przez moduł Diffraction???
                                      Narysowałeś front obudowy z rozmieszczonymi na nim głośnikami?



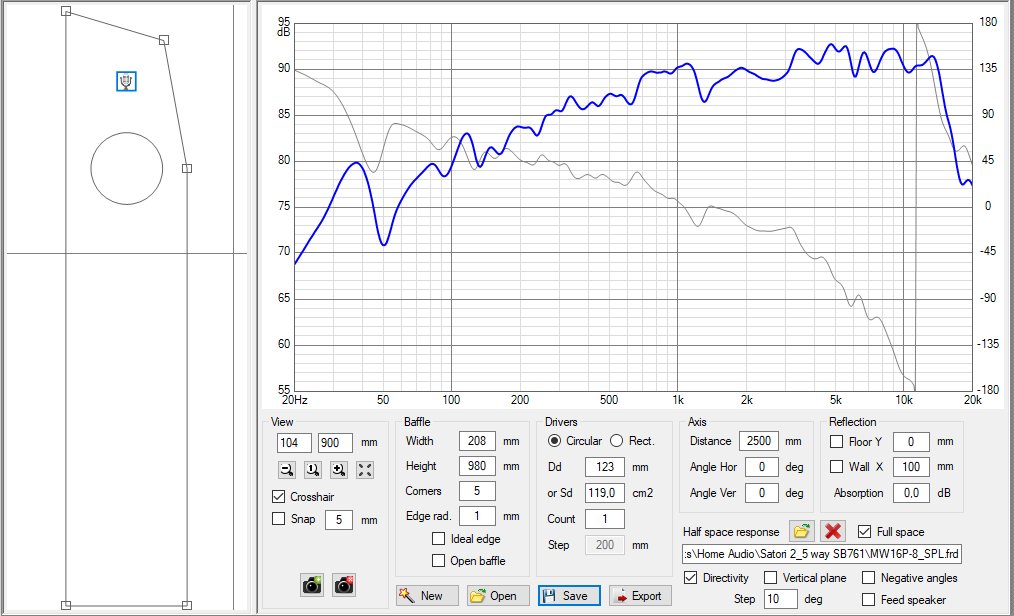

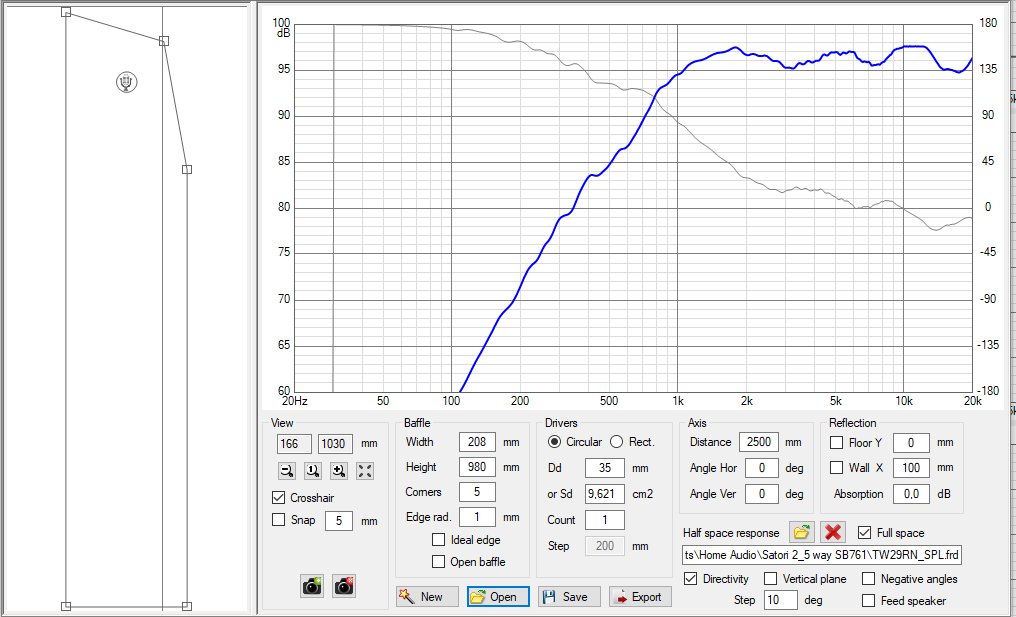

                                      Ta symulacja uwzględnia efekt Baffle Step oraz dyfrakcję na krawędziach obudowy, a także przesunięcie fazowe dla midwoofera i woofera, które są poza osią odsłuchu.
                                      W rzeczywistości występują jeszcze przesunięcia fazy, wynikające z cofnięcia centrów akustycznych głośników stożkowych względem tweetera, ale taka symulacja i tak już dużo może nam powiedzieć.

                                      Jeśli tego nie zrobiłeś, to niestety Twoje rozkminy nie mają sensu...
                                      Last edited by pawel_luk1; 23.03.2019, 10:28.
                                      "Pomiary są użytecznym narzędziem, ale nie pozwól stać się ich niewolnikiem" - Siegfried Linkwitz
                                      JMA RQ900 [WF223+MR16+D2905/9700] • Atoll IN300 • Arcam CDS27 • Arcam irDAC • Onkyo NS-6170

                                      Skomentuj

                                        #20
                                        Zamieszczone przez pawel_luk1 Zobacz posta
                                        Ale czy przepuściłeś ch-ki przez moduł Diffraction???
                                        Narysowałeś front obudowy z rozmieszczonymi na nim głośnikami?



                                        Ta symulacja uwzględnia efekt Baffle Step oraz dyfrakcję na krawędziach obudowy, a także przesunięcie fazowe dla midwoofera i woofera, które są poza osią odsłuchu.
                                        W rzeczywistości występują jeszcze przesunięcia fazy, wynikające z cofnięcia centrów akustycznych głośników stożkowych względem tweetera, ale taka symulacja już dużo może nam powiedzieć.

                                        Jeśli tego nie zrobiłeś, to niestety Twoje rozkminy nie mają sensu...
                                        Napisałem to na początku postu.
                                        Marnujcie czas dalej na kolegę jak jest początkujących a wie lepiej.

                                        Wysłane z mojego SM-A530F przy użyciu Tapatalka
                                        Wszędzie był, wszytko widział, na wszystkim się zna...
                                        Wulgarny, przemądrzały to właśnie ja.

                                        Skomentuj
