dx450b

[bolonietoperz]

Myslę zę sygnał + z jednej i drugiej końcówki dajesz do +IN a masy-ekrany podłączasz do złacza Zasilacza Gnd 1 wolne ale do Pcb tej gdzie jest podłączony transformator.

ok, dzięki panowie.

[serw.electro]

Musisz mieć wspólny Punkt Masy,np przy użyciu Kostki.I z tego punktu rozprowadzasz Masę.Jak to nie pomoże to ja już nie wiem.

Dobrze by było jak byś wstawił Foto.

[bolonietoperz]

tak zrobię :thumbsup:

[serw.electro]

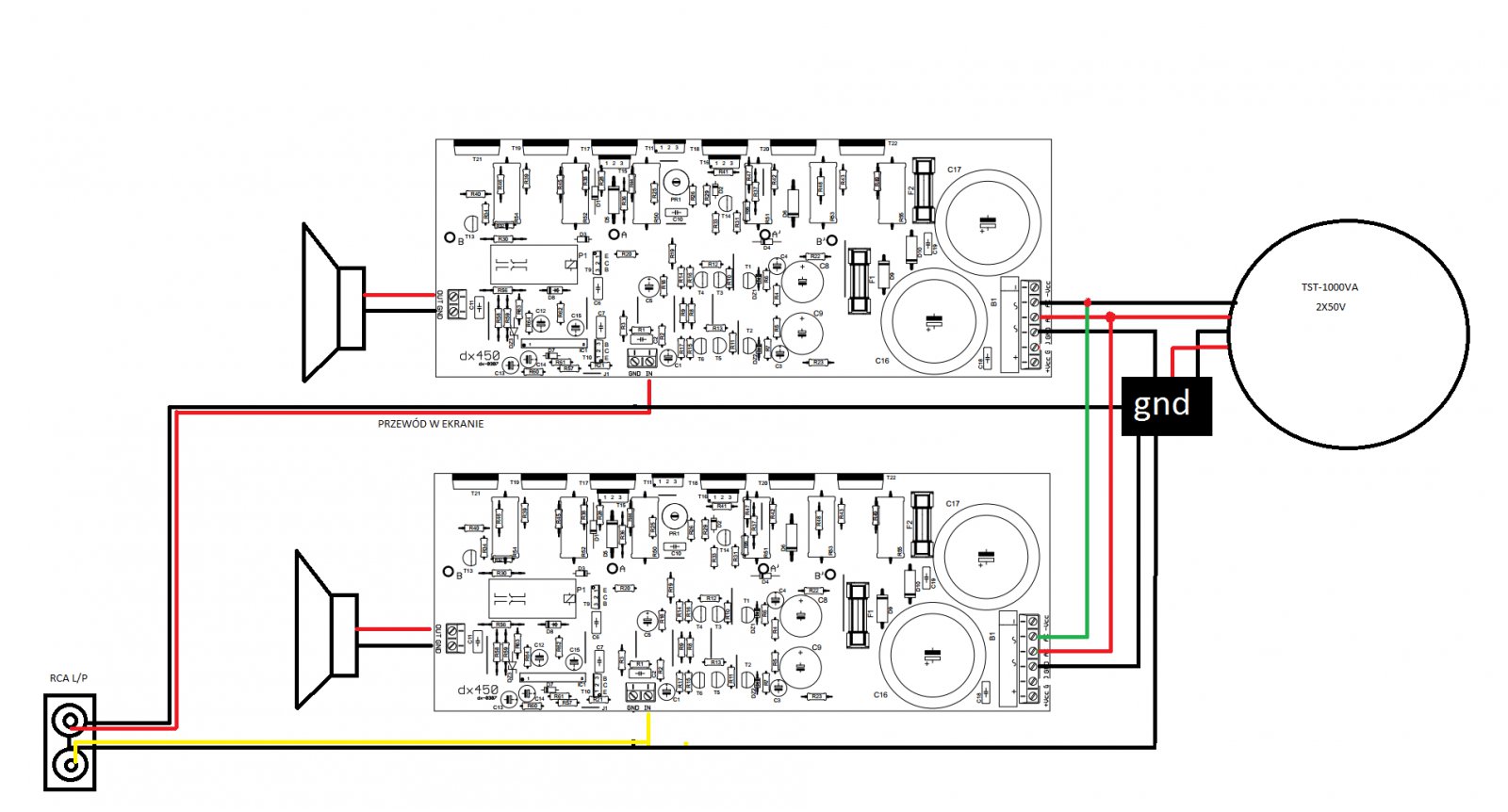

Jeszcze Jedna Opcja:

Sygnał z Gniazda Rca-Masę podłączasz tylko z jednej strony do transformatora Gnd,w drugiej końcówce jest w powietrzu.Połączone 2 przewody masowe W złączu Rca.

[bolonietoperz]

niestety , podłączyłem tak jak na 2 ostatnich schematach i dalej brumi , osobno jest ok a równolegle brum.

[Micwoj]

Masz to na desce czy w obudowie? Jeśli w budzie to upewnij się że masa sygnałowa i głośników nie styka się z obudową. Spróbuj podłączyć obudowę do głównego punktu masy. Obudowę potencjometra (jeśli masz) zewrzyj do masy. Brumi przy zwartych wejściach na RCA? Brumi przy zwartych wejściach na samej końcówce?

[serw.electro]

niestety , podłączyłem tak jak na 2 ostatnich schematach i dalej brumi , osobno jest ok a równolegle brum.

Niestety nie wiem co może być przyczyną tego.

U mnie leżało to na stole,sygnał bezpośrednio szedł z Pcb.Jeszcze jedno przyszło mi do głowy, Ja miałem radiator do Masy podłączony Bo pojawiały się jakieś oscylacje na wyjściu.

[Marcin V]

Końcówki są na wspólnym radiatorze?
Weź odepnij wszystkie przewody od końcówek i miernikiem sprawdź czy gdzieś nie masz zwartej masy wzmacniaczy z obydową/radiatorem.
Jeśli nie to ok.

Schematy podane wyżej są w miarę ok, ale mają błąd.
Gwiazda którą tworzysz w punkcie "GND" to miejsce przez które przepływa prąd ładowania obydwu zasilaczy, tętnienia są tam największe.
Spróbował bym zrobić tak dla testu.
Od punku masy łączącego C16 i C17 poprowadził przewód tego samego miejsca w drugim wzmacniaczu, w połowie tego przewodu przylutował bym przewód masy idący od wejścia RCA.
W sumie powinny się do tego nadać masy sygnałowe, bez kombinowania z kabelkami, ale co szkodzi spróbować.

Np. w iAMP100 złącze sygnałowej masy, idzie właśnie od kondensatorów filtra. Powyższe łączenie jest ok, jeśli jest wspólny zasilacz (np. Taz), wtedy do jego wyjścia łączy się wszystkie masy w gwiazdę.
Trafo jest podłączone do swojego wejścia i tętnienia na środkowym odczepie nie wpływają na resztę.

[bolonietoperz]

upewnij się że masa sygnałowa i głośników nie styka się z obudową

nie

- - - - - aktualizacja - - - - -

Końcówki są na wspólnym radiatorze?

nie

- - - - - aktualizacja - - - - -

dzięki panowie za pomoc, nie jestem elektronikiem więc poważniejsze działania powierzę koledze fachowcowi.

- - - - - aktualizacja - - - - -

w międzyczasie odezwał się dx audio i wyjaśnił co można zrobić , a więc cyt.

- - - - - aktualizacja - - - - -

Widzę dwa rozwiązania:
A) dual mono na jednym trafie - czyli trafo z dwiema parami symetrycznych uzwojeń,
B) wspólny zasilacz:
wariant 1: np. na module dxPS - przenieś kondensatory z końcówki na PCB zasilacza, wymontować mostki z końcówek itd..

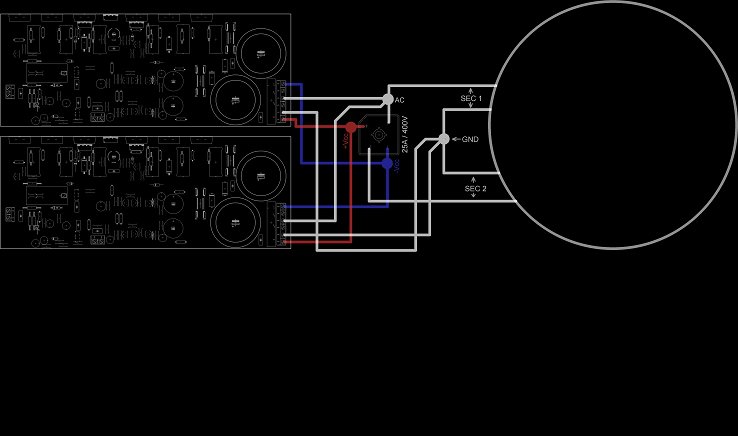

wariant 2: wylutować mostki prostownicze z końcówek, dać jeden wspólny (25A/400V) połączyć zgodnie z poniższym:

- - - - - aktualizacja - - - - -

[serw.electro]

Teraz to się uśmiałem z firm dx-Audio.Wykazali się bezwzględną głupotą projektując tą końcówkę mocy.

[BIG ROMAN]

Teraz to się uśmiałem z firm dx-Audio.Wykazali się bezwzględną głupotą projektując tą końcówkę mocy.

Odważne stwierdzenie.
Czym je uzasadniasz ?

[bolonietoperz]

a myślałem żeby dokupić jeszcze 4 końcówki ale już mniejszej mocy , aby mieć 2 na bipolarach do basu i 4 do średnich i wysokich na mosfetach.

[BIG ROMAN]

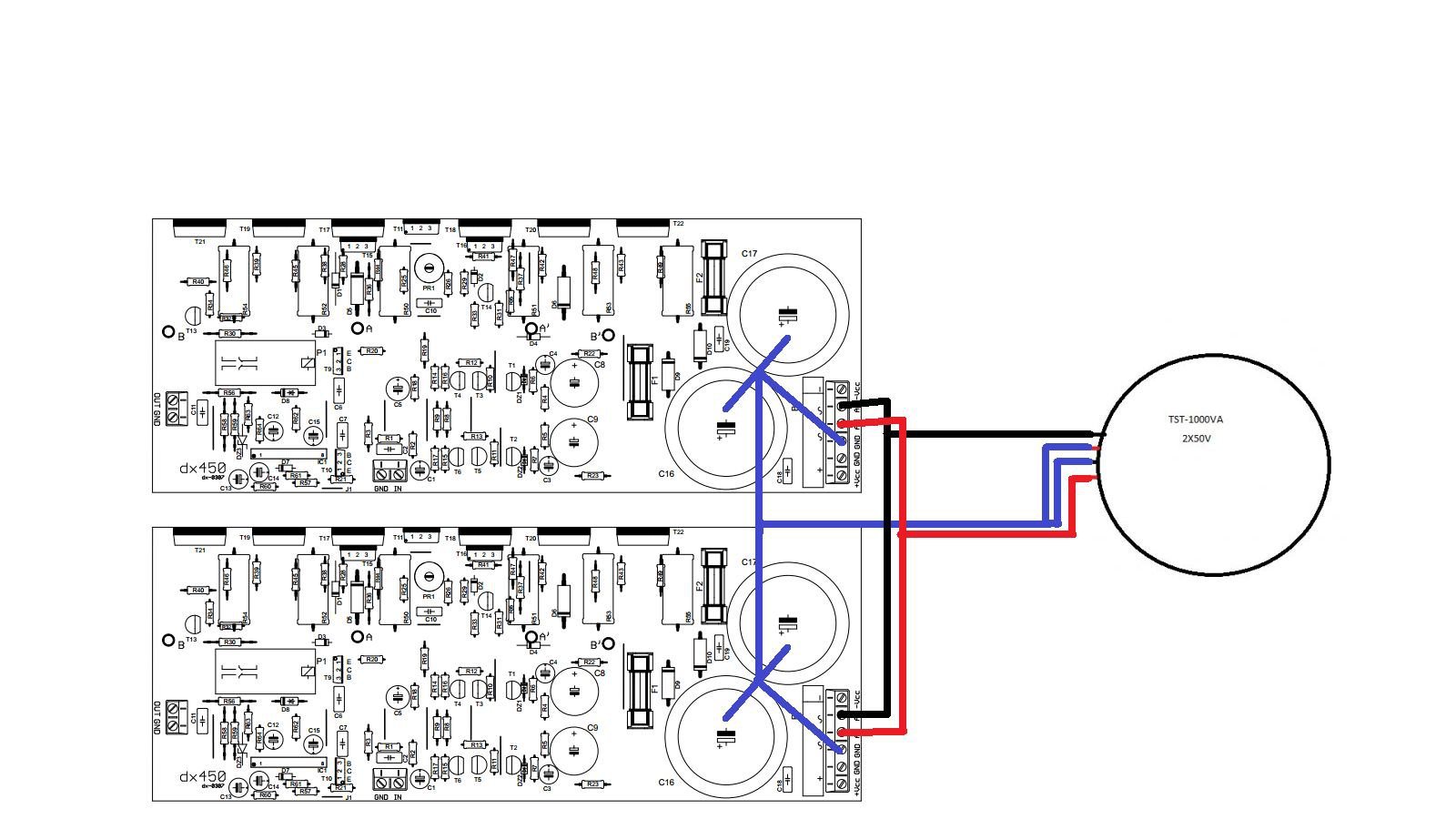

Sprawdził bym takie połączenie.
Przewód ( dość gruby ) od płytki do płytki z miejsca między kondensatorami zasilaczy.
Można dodatkowo po cynować płytkę w miejscu pomiędzy kondensatorami lub dolutować kawałek przewodu.

[serw.electro]

Odważne stwierdzenie.
Czym je uzasadniasz ?

Uzasadnił już to projektant,proponując wylutowaniem zasilaczy z płytek i montaż zewnętrznego zasilacza.Wiec jakim sensem było montowanie zasilaczy na Pcb?
Pozatym to już nie pierwsza wpadka tej firmy,Pomijając brak wystawianego paragonu przy zakupie.

- - - - - aktualizacja - - - - -

Sprawdził bym takie połączenie.
Przewód ( dość gruby ) od płytki do płytki z miejsca między kondensatorami zasilaczy.
Można dodatkowo po cynować płytkę w miejscu pomiędzy kondensatorami lub dolutować kawałek przewodu.

Sam widzisz że jest to układ nie dopracowany. Przyjmując kupuję od tej firmy 2 końcówki zmontowane płacę 160zł/szt,i trzeba samemu się martwić i kombinować z przewodami aby to działało. A stwierdzenie aby zastosować transformator z 4 uzwojeniami nie jest trafiony bo taki transformator ciężko zakupić w sensownej cenie.
Ja miałem podłączone tak jak narysowałem kilka postów wcześniej i nie miałem problemów z przydźwiękiem bądź Brumem.

- - - - - aktualizacja - - - - -

a myślałem żeby dokupić jeszcze 4 końcówki ale już mniejszej mocy , aby mieć 2 na bipolarach do basu i 4 do średnich i wysokich na mosfetach.

Raczej nie trafiony pomysł, nie spotkałem się z takimi zastosowaniami.Na pewno nie jest to nieekonomiczne, Bo zgodnie z twoja tezą musisz mieć 6 Kanałów Mono.
Spytam z ciekawości-dlaczego twoim zdaniem Mosfety Mają być lepsze?

- - - - - aktualizacja - - - - -

Odważne stwierdzenie.
Czym je uzasadniasz ?

Tak na marginesie to co to jest za firma która sprzedaje swoje produkty,a na forach internetowych pokazuje zastosowanie jego jako inna osoba.
Na Elce jest taki temat z ich modułem Mocy 600Watowym,i to oni sami są autorami.

[BIG ROMAN]

Teraz to się uśmiałem z firm dx-Audio.Wykazali się bezwzględną głupotą projektując tą końcówkę mocy.

Uzasadnił już to projektant,proponując wylutowaniem zasilaczy z płytek i montaż zewnętrznego zasilacza.Wiec jakim sensem było montowanie zasilaczy na Pcb?
Pozatym to już nie pierwsza wpadka tej firmy,Pomijając brak wystawianego paragonu przy zakupie.

- - - - - aktualizacja - - - - -

Po prostu założenie było takie aby końcówka pracowała samodzielnie .
W wzmacniaczach typu " Dual MONO " najczęściej każda końcówka ma swój transformator lub w wersjach bardziej budżetowych transformator ma dwa uzwojenia , zasilające oddzielnie końcówki mocy.
W ofercie sprzedawcy są końcówki mocy bez zasilaczy , jest też jakiś zasilacz do końcówek mocy.
Można na ich bazie złożyć podobny funkcjonalnie wzmacniacz zasilany z jednego zasilacza, transformatora.

Czy brum się pojawi czy nie to sprawa indywidualna szczególnie w takiej konfiguracji.
Różnicę robią detale pozornie nie mające znaczenia.
Nie wiemy czy przypadkiem PCB nie jest wykonane z laminatu z za cienką miedzią.
Ale na pewno dużym błędem jest rozkładanie kondensatorów filtra daleko od siebie.
Mogą być dwa mostki , nie ma to wpływu na brum ale kondensatory filtra powinny być skupione możliwie blisko siebie .
Jeśli ten warunek nie jest spełniony to wykonał bym połączenia kondensatorów grubymi przewodami.

[serw.electro]

Po prostu założenie było takie aby końcówka pracowała samodzielnie .
W wzmacniaczach typu " Dual MONO " najczęściej każda końcówka ma swój transformator lub w wersjach bardziej budżetowych transformator ma dwa uzwojenia , zasilające oddzielnie końcówki mocy.
W ofercie sprzedawcy są końcówki mocy bez zasilaczy , jest też jakiś zasilacz do końcówek mocy.
.

Tylko dlaczego nie ma takiej informacji na ich stronie internetowej? Jak dla mnie jest to nie fer.

[BIG ROMAN]

Tak na marginesie to co to jest za firma która sprzedaje swoje produkty,a na forach internetowych pokazuje zastosowanie jego jako inna osoba.
Na Elce jest taki temat z ich modułem Mocy 600Watowym,i to oni sami są autorami.

To że niby sami pokazują zastosowanie jakiegoś produktu jest dowodem że projektując układ wykazali się " bezwzględną głupotą " ?

- - - - - aktualizacja - - - - -

Tylko dlaczego nie ma takiej informacji na ich stronie internetowej? Jak dla mnie jest to nie fer.

To właśnie powinno być zaznaczone. :thumbup:

[bolonietoperz]

Spytam z ciekawości-dlaczego twoim zdaniem Mosfety Mają być lepsze?

nie są lepsze , raczej inne

- - - - - aktualizacja - - - - -

http://livesound.pl/tutoriale/artyku...szy-i-dlaczego

ale nie rozwijajmy tego w tym wątku

[serw.electro]

[QUOTE=BIG ROMAN;493450]To że niby sami pokazują zastosowanie jakiegoś produktu jest dowodem że projektując układ wykazali się " bezwzględną głupotą " ?

- - - - - aktualizacja - - - - -



Chodzi o to że Jako zwykły User przedstawia konstrukcję Pieca do Gitary,i zachwala produkt końcówki mocy dx600 tej firmy że jest zadowolony z niej i że kupił na dx-audio,A tak na prawdę to sciema bo to jest ich Cały Post a nie zwykłego Usera,a zdradził ich kilka lat temu Adres email.

Co do bezwzględnej głupoty to wykazali się tym że zaproponowali wylutowanie zasilaczy z modułow mocy i .zakup dodatkowego zasilacza.I to mnie denerwuje bo jak to będzie wyglądało puste miejsca na Pcb,dodatkowy koszt zasilacza.

Powinni napisać aby działało stereo muszą być 2 transformator lub jeden z podwójnymi uzwojeniami i nie było by problemu.

Tak samo jak nie zgodny opis dx600 mają że pcb ma 29cm x6cm a to kłamstwo bo ma 29cm x 7,5cm i wyszło dopiero po zakupie 4 Pcb i po ich zlutowaniu jak miałem wszystko wstawiać do obudowy że brakuje miejsca. Pomimo zgłoszenia im tego 2 lata temu nadal nie zmienili tego na stronie internetowej.

Dlatego nie traktuje ich poważnie, a tym bardziej nie zamierzam robić u nich żadnych zakupów.

[bolonietoperz]

Bo zgodnie z twoja tezą musisz mieć 6 Kanałów Mono.

do tej pory miałem tak:
2 kanały na basie w kl.D na 1 trafie /z własnej winy uszkodziłem wzmacniacz/
4 kanały na lm4780 -średnie i wysokie ,
czyli bas stereo a średnie i wysokie w dual mono , osobne trafa na lewy i prawy kanał
i grało dobrze , ale uświadomiono mi że nie ma jak dyskretne wzmacniacze więc chciałem zmienić.
