    [preamp/bufor] Symetryzator na LME49724

    Dawno nic nie prezentowałem, czas nadrobić zaległości :)

    Jakiś czas temu postanowiłem zbudować wzmacniacz w klasie D. Ze względu na przyjęte rozwiązanie układowe, sygnał wejściowy musi być symetryczny. Z braku stosownego wyjścia w preampie musiałem jakoś rozwiązać ten problem.


    Układ powstał na bazie kostki LME49724, http://www.ti.com/lit/ds/symlink/lme49724.pdf rysunek 62 ze strony 23.


    W trakcie testów okazało się, że zaproponowany schemat ma jeden feler.

    Sygnał na wyjściu "-" miał o 4% niższą amplitudę od tego z wyjścia "+".

    Rozwiązanie jest proste, wystarczy sprzężenie zwrotne zapiąć przed rezystory 40 Ohm.

    Błąd symetrii na poziomie rozdzielczości pomiaru :)

    Generalnie na PCB jest jeden feler, źle podpięty pin Enable. Stąd ta zworka.

    Wejście SE można ominąć zwierając goldpiny XLR_ON. W takim przypadku sygnał z wejścia XLR płynie przez przekaźniki prosto do wyjść.
    Pasmo zaczyna się od DC i sięga do niemal 160 kHz (-6dB). Offset na wyjściu wynosi ok 90 uV.
    PCB jest dwuwarstwowe i ma wymiary 75x83,5 mm.
    Last edited by taz; 18.08.2017, 20:37.
    Arcam CD17 + Denon TU580RD + I-amp + W18E001 + T25CF002
    Grado SR125i

    #2
    Z ciekawości, na czym budujesz ten wzmacniacz ? gotowe układy czy swoje topologie ?

    Skomentuj


      #3
      Na początek pójdę w kostkę TPA3255.
      Arcam CD17 + Denon TU580RD + I-amp + W18E001 + T25CF002
      Grado SR125i

      Skomentuj


        #4

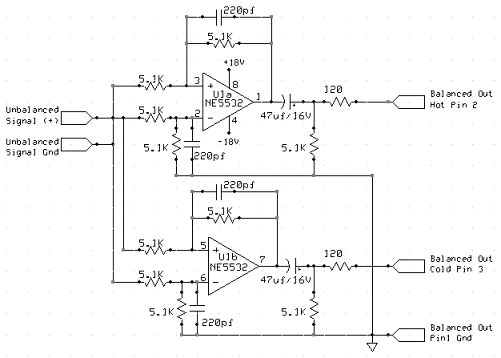

        Czy symetryzator na tym LME49724 bedzie lepszym rozwiązaniem niz taki na op ampach?

        Skomentuj


          #5
          LME49724 i jego bracia, np OPA1632, to tak na prawdę opampy z wyjściem różnicowym. Zauważ, że użyłem dość małych wartości rezystancji, to ma ograniczyć szum. Integracja całego symetryzatora w jednym układzie pozwala na wyrównanie temperatur całości. Z porównania danych z datasheetów wychodzi, że NE5532 jest słabszym układem.
          Arcam CD17 + Denon TU580RD + I-amp + W18E001 + T25CF002
          Grado SR125i
