    Soft start + DC bloker + filtr sieciowy do wzmacniacza - projekt by borys

    Witam

    Uproszczony opis działania.

    Soft start:
    - przekaźniki sa zasilane przez ''reaktancję'' kondensatora C3=220nF, wyprostowane napięcie ładuje kondensatory C2 i C1,
    napięcie potrzebne do załączenia przekaźnika K2 zostanie osiągnięte po naładowaniu kondensatora C1, którego pojemność wyznacza czas zwłoki (tutaj około 1,5-2s)

    DC bloker:
    -kondensatory usuwają składową stała z napięcia sieciowego, uzwojenie pierwotne transformatora jest zasilane przez reaktancję kondensatorów C4 i C5, dzieje się tak tylko przy małym obciążeniu,
    przy większym obciążeniu reaktancja już nie jest w stanie ''uciągnąć'' transformatora i rolę woła roboczego przejmuje mostek prostowniczy (na kondensatorach C4 i C5 będziemy mieli około dwie diody straty).

    Filr sieciowy:
    -składa się z dławika L1 (u mnie ma wartość 2,2uH) oraz kondensatorów C6 i C7, które to musza posiadać odpowiednie certyfikaty X/Y do pracy w filtrach sieciowych, filtr nie jest zupełnie kompletny ponieważ brakuje połączenia z przewodem zerowym (jeżeli go używamy), łatwo można to połączenie dołożyć na wtyku IEC (taki jak do PC'ta).

    Układzik jest bardzo prosty i co za tym idzie jest niezawodny. Do włączenia potrzebny jest przełącznik, który należy podłączyć w złącza SW1 i SW2 (prąd około 17mA).
    Prąd obciążenia jest ograniczony do 10A, wartość tą można łatwo zmienić przez wymianę rezystorów R1 i R2.
    Przekaźniki muszą mieć cewki na 24VDC i rezystancję 1,44kR (to bardzo typowe wartości).

    Poniżej kilka przydatnych plików.
    Koszt wykonania to około 20pln.

    Pozdr
    Piter


    Załączone pliki
    i-AMP ,i-PSU, i-SMPS, i-KTO TAM WIE CO JESZCZE
    https://www.facebook.com/IAMP-260036317687611/

    #2
    Borys. Chciałem zapytać a propos softstartu, takie małe napięcie kondensatorów wystarczy? Jakie były założenia przy dobieraniu?
    Last edited by Micwoj; 24.02.2015, 08:30.

    Skomentuj


      #3
      Borys jest mały błąd w opisie filtra sieciowego, połączenie kondensatorów powinno być do przewodu ochronnego (PE) a nie zerowego (N).

      Skomentuj


        #4
        Zdaje się że układ B1, C4 i C5 przepuszcza jednak składową stałą... Własnie zrobilem symulację.

        Skomentuj


          #5
          brencik

          Tutaj masz dokladny opis z pomiarami oraz obliczeniami reaktancji konensatorow C4 i C5:
          http://sound.westhost.com/articles/xfmr-dc.htm
          Skladowa stala jest odfiltrowywana tylko w niewielkim zakresie (wiekszej chyba w sieci nie ma) ---> napiecie na kondensatorach jest ograniczone ''dwoma diodami'' = 1.4V

          Micwoj
          Zeby za bardzo nie mieszac, napiecie na kondensatorach C4 i C5 jest klampowane mostkiem prostowniczym, czyli napiecie odkladajace sie na nich max to bedzie okolo 1,4V.

          Rafels
          Tak jest masz racje, dodatkowe dwa male kondensatorki np 2,2nF powinny byc podlaczone do przewodu PE

          Czyli
          N---------2,2nF-------PE(bolec)-----------2,2nF------------L

          Dzieki
          Last edited by borys; 24.02.2015, 21:45.
          i-AMP ,i-PSU, i-SMPS, i-KTO TAM WIE CO JESZCZE
          https://www.facebook.com/IAMP-260036317687611/

          Skomentuj


            #6
            Możesz podać źródło L1 DK41U?

            Skomentuj


              #7
              L1 to dlawik np taki:

              http://www.tme.eu/pl/katalog/?idp=1&...anParameters=1
              TALEMA CAX-2.2-2.7

              Mozesz wylutowac z jakiegos starego zasilacza ATX, napewno bedzie tam taki dlawik, na plytce sa dwa rozstawy takze bedzie pasowac.
              Last edited by tomekk_; 14.11.2015, 21:52.
              i-AMP ,i-PSU, i-SMPS, i-KTO TAM WIE CO JESZCZE
              https://www.facebook.com/IAMP-260036317687611/

              Skomentuj


                #8
                Ponizej pliki z wszystkim znanego programu do robienia plytek. Moze sie przydac.
                Załączone pliki
                i-AMP ,i-PSU, i-SMPS, i-KTO TAM WIE CO JESZCZE
                https://www.facebook.com/IAMP-260036317687611/

                Skomentuj


                  #9
                  Podziękował

                  Skomentuj


                    #10
                    Panowie, macie pomysł jak załączyć ten softstart ze sterownika na atmega ? na SW jest zmienne więc tylko optotriak lub przekaźnik ? Jest może jakiś inny sposób ?

                    Skomentuj


                      #11
                      Jak robiłem soft start do transformatora na procku to po prostu sterowałem przekaźnikami z pinów, a jak chcesz ten projekt wykorzystać to SW1 i SW2 załączaj jakimś małym przekaźnikiem, który będziesz sterował z atmegi.

                      Skomentuj


                        #12
                        Po podłaczeniu Soft staru do sieci i zwarciu SW1 i SW2 przekazniki zalaczaią sie od razu, a z rezystora R4 -1M leci dym ( AC-OUT bez obiązenia) jaki popełniłem błąd ?

                        Skomentuj


                          #13
                          Zamieszczone przez lukanio Zobacz posta
                          Po podłaczeniu Soft staru do sieci i zwarciu SW1 i SW2 przekazniki zalaczaią sie od razu, a z rezystora R4 -1M leci dym ( AC-OUT bez obiązenia) jaki popełniłem błąd ?
                          raczej przy montażu bo ten ss rusza bez żadnych komplikacji

                          Skomentuj


                            #14
                            Zgadza sie mój błąd nie zwerifikowałem elementu przed montazem, sprzedawca zle opisał rezystory zamiast 1M dostałem 1K opisany jako 1M i wyszedł z tego niezły dym

                            Skomentuj


                              #15
                              Zamieszczone przez isabel Zobacz posta
                              Panowie, macie pomysł jak załączyć ten softstart ze sterownika na atmega ? na SW jest zmienne więc tylko optotriak lub przekaźnik ? Jest może jakiś inny sposób ?
                              do współpracy z innym wyzwalaczem dobrze ten się nadaje :
                              http://diyaudio.pl/showthread.php/24...-do-softstartu

                              Skomentuj


                                #16
                                Ponizej pliczki do nowej wersji prostego soft-startu. Do budowy mozna uzyc czesci ''2nd hand''
                                Wazna sprawa to zastosowane przekazniki DPDT , napiecie cewki 24V DC i super wazna sprawa to rezystancja cewki 1,44kR. Jezeli beda inne przekazniki na stanie to prosze o kontakt bo bedzie trzeba przeliczyc reaktancje kondensatora CX3.

                                Widok warsty top:






                                Czerwona dioda zapala sie po zalaczeniu zasilania a niebieska zalancza sie po calkowitym zalaczeniu trafa.
                                Prad zostal ograniczony do 10A. Do zalanczania wystarczy tylko 20mA pradu, takze zwykly maly przelacznik sieciowy da rade bez problemu.
                                Ukladzina prost jak budowa cepa wiec mam nadzieje ze bedzie niezawodna (u mnie dziala juz kilka lat).

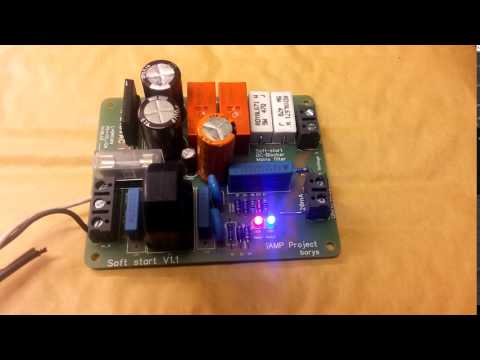

                                Filmik z dzialania (przelacznik zwarty zworka):
                                Załączone pliki
                                Last edited by borys; 12.11.2016, 19:39.
                                i-AMP ,i-PSU, i-SMPS, i-KTO TAM WIE CO JESZCZE
                                https://www.facebook.com/IAMP-260036317687611/

                                Skomentuj


                                  #17
                                  Dzięki za projekt. Toroid 550VA startuje bez żadnego problemu. Problem składowej stałej, objawiający się głośnym dźwiękiem, wydaje się także rozwiązany. Teraz po prostu wydaje dźwięk jak normalne trafo.

                                  Skomentuj


                                    #18
                                    Borys, jak zmieni się czas opóźnienia załączenia przekaźnika jak zamiast kondensatora C6-1500uF dam 1000 albo 2200?
                                    Last edited by marcin55246; 26.09.2017, 22:51.

                                    Skomentuj


                                      #19
                                      Duzo sie nie zmieni, moze jakies 200-300ms tak na oko. Mozesz smialo lutowac inna wartosc.
                                      i-AMP ,i-PSU, i-SMPS, i-KTO TAM WIE CO JESZCZE
                                      https://www.facebook.com/IAMP-260036317687611/

                                      Skomentuj


                                        #20
                                        Dzienks Rozumiem, że lepiej jak wydłużę czas, co?
