UNIVERSUM M-A1000/ Grundig finearts V3

[Adzik94]

Podeślij zdjęcie może ktoś będzie taki miał w swoich zbiorach.

[Holgin]

Nie jestem pewien, ale wydaje mi się, że C12 i C14 można by wymienić na coś lepszego, np. poliestrowe od Wimy, C28/29 po prostu na nowe.

[Micwoj]

Jeszcze nie otwierałem tego wzmacniacza. Zamówiłem kondensatory, dziś/jutro przemierzę tego potka i podam wymiary/zdjęcia. Na razie wiem tylko że 100k. Jak zajrzałem przez dziurki w obudowie wygląda jak najzwyklejszy potencjometr, krótka ośka średnicy 5-6mm, raster patrząc na instrukcję serwisową na oko 5mm.

[jurgenshans]

W kwestii pilota - Grundig Fine Arts V3, V4 itp oraz pochodne może byc w pełni obsługiwany za pomocą najtańszego pilota uniwersalnego.
Wystarczy jedynie wklepać kod od wzmacniacza MARANTZ. Jako, że Grundigi serii V były wykonane przez Marantza to nic dziwnego, że zdalne sterowanie opiera się kodzie Marantza.
Tak więc nie ma sensu kupować hiper drogiego pilota jeśli uniwersalny z Tesco załatwi sprawę.

[Micwoj]

OO, widzisz, dzięki za info, wieczorkiem spróbuję ten kod z pilota. Na razie klepałem kody Grundiga i na jednym kodzie działa volume a nie działa włączanie, a na drugim na odwrót.

Natomiast wczoraj zmieniłem kondensatory i przetarłem potki cleaneserem do potencjometrów, wszystko działa.

Tyle, że nie wiem czy dobrze zrobiłem. Przedtem miał takie fajne, gładkie lampowe brzmienie na tym uszkodzonym wejściu

Potków na razie nie zmieniam, działają jak złoto, nie ma sensu.

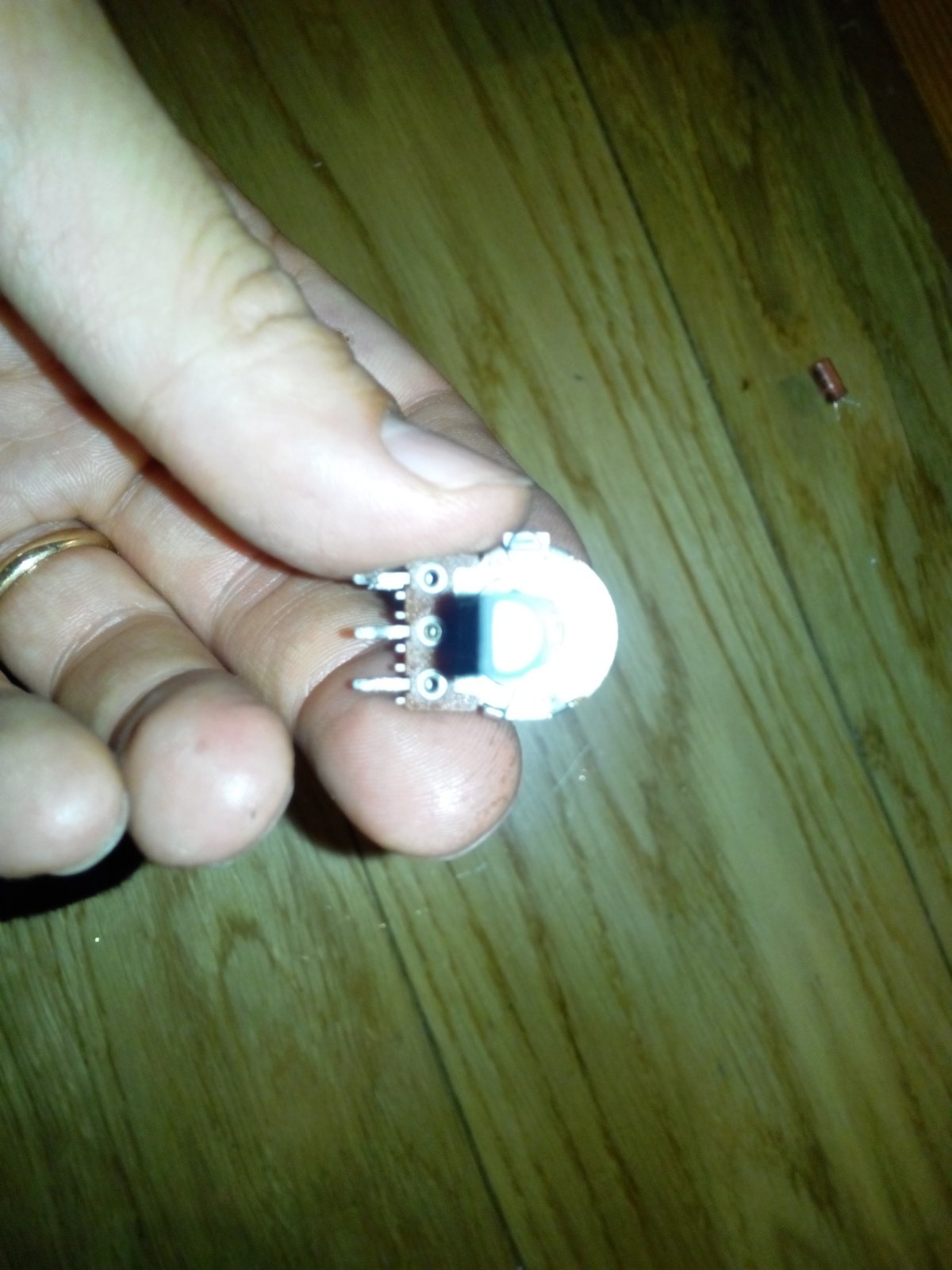

Ale dla potomności, może się kiedyś komuś przyda: potencjometry wszystkie Alpsa, raster 5mm, z klikiem po środku, ośka D6mm, 25mm długa, ze ścięciem. balans 2x100kMN, treble i bas 2x50k
Zdjęcia tylko z telefonu, ale widać:


Jeszcze jedno pytanie, moze ktoś z doświadczeniem pomoże odpowiedzieć sobie na pytanie: modele V3 i V4 różnią się od siebie tylko napięciem a optycznie tylko mostkiem prostowniczym (w słabszej wersji ma taki większy radiator, w mocniejszej ma jest tylko prostokątny - u mnie jest prostokątny - co moim zdaniem o niczym nie przesądza), na wyjściu trafa, wg instrukcji przy obciążeniu obu kanałów R8 i 8V (czyli 8W) na tym oporniku zmierzyłem powinno być odpowiednio 35 i 37V. Ja jałowo zmierzyłem 36,5, ale bez wypinania trafa ze wzmacniacza. To którą mam wersję? Trochę mi się już za bardzo oczy wieczorem zamykały żeby jeszcze dokładać obciążenie i sinusa na wejście tym bardziej, że odpowiednich rezystorów nie miałem pod ręką, musiałbym jakiegoś składaka zmontować.

[Micwoj]

Sprawdziłem wczoraj kody do Marantza i rzeczywiście działają, dzięki. Sprzęt się włącza/wyłącza, podgłaśnia i ścisza, działa mute i można wybrać 3 z 6 wejść, więcej mi właściwie nie trzeba. Wielkie dzięki!

[scythe1123]

Nie na temat...

Wzmacniacz UNIVERSUM robiony GRUNDIG'a robionego przez MARANTZ'a xD

[Micwoj]

No nie? To sie nazywa outsourcing...

[melisław]

Raczej badge engineering :)

[Micwoj]

Odkopuję dla potomności, może się komuś przyda.
Źródełko oryginalnych nowych pilotów:
Pilot Grundig RCV210 598026080100 do Fine Arts
W obliczu powyższego ceny w jakich chodzą używki (do 150zł) to jakaś kpina.

[Micwoj]

Jeszcze odkopię. Bo udało mi się kupić tuner do kompletu do tego universuma i poluję na cd.

Dzisiaj szukam sobie, rozumiecie zdjęć wnętrza tunera żeby zobaczyć który to model Grundiga, a tu google mi podsuwa fotkę Thorensa.
Okazuje się, że Thorens TRT2000 i TRT2300 ma dokładnie te samą płytkę tunera co ten uniwersum. Wprawdzie thorens dodatkowo jeszcze pre lampowe na wyjściu i fajniejsze zasilanie, ale kurcze... Dla mnie to są jakieś lepsze jaja..

Jeśli nie wierzycie, to daję do porównania:
Sorry za odnośniki do zewnętrznych stron, ale nie mam praw do zdjęć.

http://www.enjoyaudio.com/zbxe/?docu...viewer&page=31
https://www.elektroda.pl/rtvforum/topic2410977.html

[kysior]

Przepraszam za odkopanie wątku, ale stałem się właśnie posiadaczem Grundiga V3. Czy komuś udało się go sparować z pilotem Silver Crest KH2159 - ten, który ostatnio bywa w Lidlach? Zgodnie z info z tego wątku próbowałem kody Marantza, ale udaje się tylko przyciszyć, pogłośnić, mute i wyłączyć. Nie da się zmieniać źródła dźwięku, ani - co najważniejsze - włączyć wzmacniacza :(

Jest to mój pierwszy kontakt z pilotem uniwersalnym, a czytałem, że kolega tutaj osiągnął znacznie lepsze efekty z pilotem z Lidla.

[Micwoj]

Mam pilota Silvercrest SFB10.1 A1.
KOD 8009

Włączam źródłem. Wybór źródeł 8 9 0 czyli odpowiednio phono cd tuner, wyłączam all off

[tytka]

Ten Grundig jest pewnie sterowany kodem RC5 (wg standardu Philipsa).
Nie wiem jak go dobrze obsłużyć z pilota uniwersalnego. Z doświadczenia wiem, że te uniwersalne są do bani. Z reguły są projektowane pod sprzęt wideo (TV, SAT, VCR, DVD), a obsługa sprzętu audio, to w nich tylko skromny dodatek, traktowany po macoszemu.
Wiem za to jakimi komendami i adresami standardu RC5, można włączyć daną funkcję. Mogę podpowiedzieć, dla zdolnych i mających pojęcie jak wykonać takiego pilota.

Nie mającym wiedzy i zdolności w elektronice, mogę podpowiedzieć: Najlepiej szukać/polować na pilota dedykowanego od wzmacniacza Philips lub pochodne, to po zdobyciu takiego, prawie wszystkie funkcję powinien obsłużyć.

[Adzik94]

Od siebie mogę polecić piloty Logitecha. W komputerze programujesz funkcję a w dodatku możesz zmieniać funkcje danego przycisku.

[kysior]

Mam pilota Silvercrest SFB10.1 A1.
KOD 8009

Włączam źródłem. Wybór źródeł 8 9 0 czyli odpowiednio phono cd tuner, wyłączam all off

Ja mam 10.1 B2 I na 8009 mi właśnie brakowało wyboru wejść, a nimi się również załącza. Po ustawieniu na AUX 1 kodu 6031 działa volume, mute i dwa wejścia, power ode. Na 6032 to samo, ale inne 4 wejścia. O dziwo, ustawienie tego samego kodu na AMP nie powoduje tej samej funkcjonalności. Ale już jest nieźle. Dzięki.

- - - - - aktualizacja - - - - -

Ten Grundig jest pewnie sterowany kodem RC5 (wg standardu Philipsa).
Nie wiem jak go dobrze obsłużyć z pilota uniwersalnego. Z doświadczenia wiem, że te uniwersalne są do bani. Z reguły są projektowane pod sprzęt wideo (TV, SAT, VCR, DVD), a obsługa sprzętu audio, to w nich tylko skromny dodatek, traktowany po macoszemu.
Wiem za to jakimi komendami i adresami standardu RC5, można włączyć daną funkcję. Mogę podpowiedzieć, dla zdolnych i mających pojęcie jak wykonać takiego pilota.

Nie mającym wiedzy i zdolności w elektronice, mogę podpowiedzieć: Najlepiej szukać/polować na pilota dedykowanego od wzmacniacza Philips lub pochodne, to po zdobyciu takiego, prawie wszystkie funkcję powinien obsłużyć.

Jak możesz, to poratuj proszę kodami do grundig v3 i tuner grundig t1000. Kiedyś robiłem radio internetowe na raspberry pi, tam budowałem układ (wg instrukcji) zczytujący kod z pilota i przypisywalem do poszczególnych funkcji radia, miałem zamiar to odtworzyć, zgrać działające kody, potem je odtworzyć w trybie uczenia pilota i przypisać do konkretnych, pasujących mi przycisków. Jakbym miał te kody to połowa roboty z głowy Tym bardziej, że rpi pracuje teraz z Volumio.

[kysior]

[...]
Wiem za to jakimi komendami i adresami standardu RC5, można włączyć daną funkcję. Mogę podpowiedzieć, [...].

Mogę się przypomnieć o kody?

[tytka]

Samą specyfikację kodu RC-5 znajdziesz bez problemu, polecam zapoznać się z nią. Nie będę tego opisywał, skupię się tylko na Adresach i Komendach.

Na początek tylko pewne wyjaśnienie.
Wybór urządzenia, wciśnięcie przycisku danego Urządzenia, generuje rozkaz TERAZ wybranego Adresu urządzenia z Komendą nr 63. Jest to wykorzystywane przez wzmacniacz do zmiany wejścia (i ewentualnie wybudzenia z funkcji Standby).
Pozostałe klawisze Funkcyjne, generują ostatnio zapamiętany Adres (bez jego zmiany) z Komendą o nr zależnym od klawisza (wzmacniacz na Komendy Vol+, Vol-, Mute, czy też Standby, powinien reagować niezależnie od Adresu).

Dzięki temu, mamy jakby pilota uniwersalnego do wielu urządzeń sterowanych kodem RC5.


Teraz Adresy i Komendy dziesiętne przycisków z przykładowego pilota RC-5 Philipsa.
Klawisze urządzeń, Adresy:
0 - TV
5 - VCR
16 - PREAMP (Mode)
17 - TUNER
20 - CD
21 - PHONO
18 - TAPE
23 - TAPE 2 / DAT
22 - DBS
12 - CDV

Klawisze funkcji, Komendy:
0 - 0
1 - 1
2 - 2
3 - 3
4 - 4
5 - 5
6 - 6
7 - 7
8 - 8
9 - 9
10 - -/--
12 - Standby
13 - Mute
16 - VOL+
17 - VOL-
32 - Next / P+
33 - Back/ P-
45 - Open/Close
48 - Pause
50 - FR
52 - FF
53 - Play
54 - Stop
55 - Record

[kysior]

Dzięki.

Jutro przeanalizuję, co napisałeś, bo dziś już nie myślę :)

Tym czasem, zanim przeczytałem odpowiedź, odczytałem przy pomocy arduino kody hex pilota Silvercrest, które powodowały odpowiednie reakcje wzmacniacza. Jutro spróbuję je odtworzyć i zobaczyć, czy zareagują na pilota arduino :)

Power 0x43D lub 0xC3D
Vol+ 0x410 lub 0xC10
Vol- 0x411 lub 0xC11
Mute 0x40D lub 0xC0D
DSR/AUX 0x5BF lub 0xDBF
Tape 0x4BF lub 0xCBF
Phono 0x57F lub 0xD7F
DCC 0x5FF lub 0xDFF
Tuner 0x47F lub 0xC7F
CD 0x53F lub 0xD3F

[Micwoj]

Ototo. Zważywszy że można tego silvercresta nauczyć poszczególnych klawiszy za pomocą diody odbiorczej, można zrobić pilota arduino i nauczyć tym arduino tego silvercresta i mieć całość :)
A propos tematu Logitecha:
mam jakiś ich uniwersalny pilot, nawet nie podstatowy model. I nie udało mi się go zmusić do odtworzenia wszystkiego w tym grundigu (no, universum w moim wypadku :) ). Jak ktoś się chce pobawić mam tego logitecha do sprzedania, leży i się kurzy.
