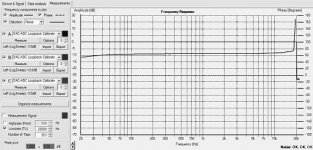

Odinastalowałen nowszą wersje i zainstalowałem starszą tych kontrolerów SoundMax. Otrzymałem taki przebieg po skalibrowaniu - akustyczny praktycznie płaski, szumy rosną dopiero na samym skraju pasma. Chyba wygląda poprawnie, jutro sprawdze czy równiez mierzy głośniki, bo to różnie bywa.
-
Witamy w największym polskim serwisie internetowym poświęconym w całości zagadnieniom samodzielnej budowy nagłośnienia.
Dzięki DIYaudio.pl poznasz zagadnienia samodzielnej budowy nagłośnienia od podszewki oraz będziesz mógł dyskutować o DIY audio do woli.
Artykuły z dawnego portalu zostały przeniesione do sekcji forum na samym dole.
Usher 8133 i 2-way oversized
- Autor wątku arwas
- Data rozpoczęcia
- Status
oo, teraz wyglada dobrze.
Yoshi_80
Pan Paweł
Pik jest zawsze na kazedj karcie, raz w górę raz w dół, zależnie od humoru

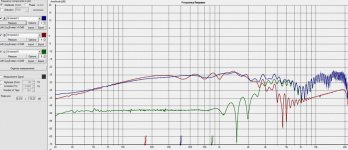

. To są jakieś błędy numeryczne.Wykres niebieski pomiar karty, wykres czerwony po skalibrowaniu karty. A wykres zielony to pomiar mikrofonem całego zestawu z którego jak widac nic zupełnie nie wynika? Kabel od wyjścia słuchawkowego idzie na wzmacniacz i na kolumne - może powinienem wpiąć go w wyjście liniowe?
Pomijam problem że po właczeniu komputera sterowniki się znowu przestawiły i musiałem ponownie wgrać stare. Ale z pomiaru zupełnie nic nie wynika. ... Jakiś manuał do holmimpulse znajdę ?
Pomijam problem że po właczeniu komputera sterowniki się znowu przestawiły i musiałem ponownie wgrać stare. Ale z pomiaru zupełnie nic nie wynika. ... Jakiś manuał do holmimpulse znajdę ?
Załączniki
Yoshi_80
Pan Paweł
Ten zielony wykres nie ma nic wspólnego z sygnałem z mikrofonu. Pewnie znowu coś jest źle ustawione bo wygląda to na wyciszenie mikrofonu/dociążenie (może wejście nie pracuje jako MIC tylko jako LineIN?)
Moze pokaze jak to u mnie wyglada na laptopie. Kalibracje przeprowadzilem z wyjscia glosnikowego laptopa na wejscie MIC laptopa. W moim lapie nie ma wejscie line in.
Wykresy
http://imageshack.us/f/843/holmkalibracja.png/
Niebieski wykres ciagly to pasmo przenoszenia, a przerywany to faza. Nastepnie czerwony to juz skalibrowany sygnal do pomiaru. Laptop ma karte Realtek. Zielony pomiar jest niepotrzebny.
Wykresy
http://imageshack.us/f/843/holmkalibracja.png/
Niebieski wykres ciagly to pasmo przenoszenia, a przerywany to faza. Nastepnie czerwony to juz skalibrowany sygnal do pomiaru. Laptop ma karte Realtek. Zielony pomiar jest niepotrzebny.
Jak mierze na kompie stacjonarnym to tez na dwoch kartach
Echo Miamidi jako zrodlo i Realtek jako wejscie mikrofonu.
Echo Miamidi jako zrodlo i Realtek jako wejscie mikrofonu.może mógłbym tego spróbowac biorąc sygnał z wyjścia słuchawkowego przetwornika w głośnikach Logitech Z-10. A mikrofon przez kartę wbudowaną w płytę.
Na razie odinastalowałem wszystko co sie dało ponownie zainstalowałem sterowniki. Plik kalibracyjny karty prawie nie odbiegał od jej pomiaru. Zmierzyłem więc zestaw przy małej głośności z odległości 0,25m mikrofonem na wysokości pomiędzy głośnikami. Wyszło mi coś takiego jak poniżej.
W miarę zwiekszania głosnosci zmieniał sie przebieg i zależności fazowe, podobnie w miare zwiekszania odległosci mikrofonu.
Na razie odinastalowałem wszystko co sie dało ponownie zainstalowałem sterowniki. Plik kalibracyjny karty prawie nie odbiegał od jej pomiaru. Zmierzyłem więc zestaw przy małej głośności z odległości 0,25m mikrofonem na wysokości pomiędzy głośnikami. Wyszło mi coś takiego jak poniżej.
W miarę zwiekszania głosnosci zmieniał sie przebieg i zależności fazowe, podobnie w miare zwiekszania odległosci mikrofonu.
Załączniki
Yoshi_80
Pan Paweł
Jeżeli przyjmiemy takie założenia to nie ma różnicy ale w praktyce nie zawsze zestaw jest tak ustawiony a dopuszczalny też jest przypadek gdy zestaw celowo ma nisko umocowaną kopułkę (np jest w odwrotnej konfiguracji głośników , niżej kopułka , wyżej midbas), wówczas pomiar z wysokości kopułki byłby wręcz błędem.
Ogólnie nie rozumiem pomysłu pomiaru głośników z 25cm, przecież to z założenia jest błędne. Jeżeli rozstaw osi głośników to ok 20cm, mierząc pomiędzy mamy ok 10cm odstępu od osi głośnika, co przy 25cm odległości daje kąt ponad 20 stopni, na dzień dobry operujemy na ch-kach kątowych
. W ten sposób też nie da się zmierzyć zestawu 3d. W zasadzie ten 1m to takie minimum żeby nie było dużych przekłamań.Zgadza się. Małą odległosc zastosowałem ze wzgledu na akustykę pomieszczenia. To mi miało pokazac czy w ogole karta działa... Zauważ że głosność też była mała, odstęp od szumów to jakies 15 db a powinienem mieć przynajmniej 30 żeby
Niestety nie działa, cos się zdrowo popiep.... - najpierw się kaszaniło i wrescie zamilkło, sygnał z kompa wychodzi bardzo słabo. W dodatku wydaje mi się że przestało działac zabezpieczenie przeciwzwarciowe na wzmacniaczu - nie odłącza głosników po zwarciu przewodów, a membrana latała mi przez jakis czas podczas regulowania głosności jakby dostawał skoki stałego napięcia, Wygląda że poszedł jeden kanał we wzmacniaczu. Ale sygnał z kompa niedochodzi na żadnym kanale. Sygnał kalibracyjny jest z informacją o klipingu, raz na jakis czas wygląda dziwnie nierealnie... mam ochote sprawdzic czy blaszak potrafi fruwać. To już drugi komputer w którym zintegrowana karta dźwiękowa przestała mi działać bez wyraźnych powodów. W zasadzie trzeci bo w poprzednim reklamowałem płytę główną i na dwóch bylo to samo - czyżby wyjścia z kart zintegrowanych nie były przystosowane do łaczenia ze wzmacniaczem stereo?
Tak więc boje z pomiarami musze na jakiś czas zawiesić.
Niestety nie działa, cos się zdrowo popiep.... - najpierw się kaszaniło i wrescie zamilkło, sygnał z kompa wychodzi bardzo słabo. W dodatku wydaje mi się że przestało działac zabezpieczenie przeciwzwarciowe na wzmacniaczu - nie odłącza głosników po zwarciu przewodów, a membrana latała mi przez jakis czas podczas regulowania głosności jakby dostawał skoki stałego napięcia, Wygląda że poszedł jeden kanał we wzmacniaczu. Ale sygnał z kompa niedochodzi na żadnym kanale. Sygnał kalibracyjny jest z informacją o klipingu, raz na jakis czas wygląda dziwnie nierealnie... mam ochote sprawdzic czy blaszak potrafi fruwać. To już drugi komputer w którym zintegrowana karta dźwiękowa przestała mi działać bez wyraźnych powodów. W zasadzie trzeci bo w poprzednim reklamowałem płytę główną i na dwóch bylo to samo - czyżby wyjścia z kart zintegrowanych nie były przystosowane do łaczenia ze wzmacniaczem stereo?
Tak więc boje z pomiarami musze na jakiś czas zawiesić.
poprawka. Wzmacniacz działa. Program reaguje na poziom sygnału w bardzo wąskim zakresie. Tak wyglada pomiar z odległosci 0,66m. Dlaczego akurat tyle? Bo jak widac im dalej tym wiecej pików rezonansowych zapewne od pomieszczenia. Tym niemniej widać już elementy które muszą zostać poprawione.
Tak przy okazji, w przypadku pomiarów samych głośników do nastepnej symulacji zwrotnicy jaką metodę lepiej jest przyjąć? pomiar każdego głosnika w osi cewki i następnie dopasowanie offsetu w programie symulacyjnym podczas projektowania zwrotnic? Czy może lepiej pomiar z osi akustycznej zestawu i projektowanie zwrotnicy bez wyliczania offsetu i innych zmian geometrii kolumny głosnikowej?
Skłaniałbym się do drugiej metody ale jak widze odziaływanie pomieszczenia to może jednak sensowniej zmierzyć każdy głośnik w polu bliskim i potem je zszyć w symulacji okreslając geometrie i offset w programie ?
Tak przy okazji, w przypadku pomiarów samych głośników do nastepnej symulacji zwrotnicy jaką metodę lepiej jest przyjąć? pomiar każdego głosnika w osi cewki i następnie dopasowanie offsetu w programie symulacyjnym podczas projektowania zwrotnic? Czy może lepiej pomiar z osi akustycznej zestawu i projektowanie zwrotnicy bez wyliczania offsetu i innych zmian geometrii kolumny głosnikowej?
Skłaniałbym się do drugiej metody ale jak widze odziaływanie pomieszczenia to może jednak sensowniej zmierzyć każdy głośnik w polu bliskim i potem je zszyć w symulacji okreslając geometrie i offset w programie ?
Załączniki
Do kitu te pomiary arwas. Dzialaj cos dalej ze swoim sprzetem, musi byc lepiej.
sprzet wydaje sie ok. jeśli nie liczyc bardzo małej róznicy w regulacji głosności która podaje już informacje o clipingu.
Problem wynika z pomieszczenia. Przy pomiarach w polu bliskim wykres się wygładza. Problem jednak w tym ze nie mogę zmierzyć całego zestawu z odległości poniżej 20cm bo to nie bardzo ma sens praktyczny - z takiej odległości sie nie słucha i wtedy rózne są odległości katowe dolotu pomiedzy mikrofonem a głosnikami w stosunku do typowej odległości odsłuchu. Czyli w polu bliskim moim zdaniem nie ma sensu mierzyć całego zestawu. A w odległości powyzej 0,66m i wiekszej wychodzi juz taka pocieta kaszana jak widac wyżej, co może być efektem pomieszczenia.
W Arta ustawiam jeszcze bramkę i wygładzenie. Ale w HolmImpulse nie widze takich opcji (?).
Wydaje mi sie że powinienem zrobić pomiary obu głosników w polu bliskim np. 2cm na wysokości ich centrów akustycznych. A nastepnie złozyc je w jakims programie uwzgledniajac odpowiednio rzeczywisty offset głośników. Tylko jakie programy zastosować i jak eksportowac dane z pomiarów?
Problem wynika z pomieszczenia. Przy pomiarach w polu bliskim wykres się wygładza. Problem jednak w tym ze nie mogę zmierzyć całego zestawu z odległości poniżej 20cm bo to nie bardzo ma sens praktyczny - z takiej odległości sie nie słucha i wtedy rózne są odległości katowe dolotu pomiedzy mikrofonem a głosnikami w stosunku do typowej odległości odsłuchu. Czyli w polu bliskim moim zdaniem nie ma sensu mierzyć całego zestawu. A w odległości powyzej 0,66m i wiekszej wychodzi juz taka pocieta kaszana jak widac wyżej, co może być efektem pomieszczenia.
W Arta ustawiam jeszcze bramkę i wygładzenie. Ale w HolmImpulse nie widze takich opcji (?).
Wydaje mi sie że powinienem zrobić pomiary obu głosników w polu bliskim np. 2cm na wysokości ich centrów akustycznych. A nastepnie złozyc je w jakims programie uwzgledniajac odpowiednio rzeczywisty offset głośników. Tylko jakie programy zastosować i jak eksportowac dane z pomiarów?
Kliknij na zakladke option obok measure. Tam masz wybor bramkowania czy wykladzania pomiaru.
---------- Post dodany o 23:42 ---------- Poprzedni post o 23:36 ----------
W ten sposob nie dostaniesz realnej chrakterystyki glosnikow. Projektujac kolumne i jej zwrotnice musisz ustalic os na ktorej bedziesz sluchal zestawu. Najprosciej jest uczyc sie na zestawach dwudroznych, ktore odsluchiwane sa zazwyczaj na osi tweetera badz na osi pomiedzy midwooferem, a tweeterem. Wykonujac pomiary musisz zastosowac odleglosc minimum 50cm od glosnika wyskotonowego w przypadku typowego monitora. Bez odpowiedniej odleglosci nie pomiar nie wychwyci realnego pasma czestotliwosci, ani np problemu baffle step.
Sprobuj moze poczytac kilka artykulow w czytelni naszego forum, tam koledzy bardzo sporo wartosciowej wiedzy przekazali w swoich tekstach.
Co do programow to temat rzeka, mozna uzywac tylko jednego do wszystkiego jak np SW, lub przynajmniej dwoch/trzech do pomiarow pasma, impedancji i do symulacji zwrotnicy.
Mam wrażenie, że to trochę za daleko.
