Budowa i wybór pierwszej końcówki mocy na tranzystorach

[kulamario]

No i nie wiem już sam co wybrać.
No ale chyba zacznę od uniamp i odpale go na tym trafię 2x24v bo kolega z ogłoszenia ma dwie sztuki w miarę dobrej cenie tylko v1
Powiedzcie mi z kad mogę pobrać wszystko do uniamp 150 v2 (schemat i PCB do termotransweru)

[nik156]

Autor projektu nie udostępnił PCB do wersji V2. Zawsze możesz napisać do Pana Irka i zapytać czy ma jeszcze płytki do sprzedania.
Tutaj strona projektu/autora: http://www.fratu.pl/irek/?uniamp150v2,69

[dzwiedziu]

Irek pcb ma w takich cenach że nie opłaca się brać za trawienie :-)
Po za tym czytając ten temat to mam wrażenie że nie wiesz sam czego dokładnie chcesz.

[kulamario]

Zaraz napisze do Irka
Co do tego ze sam nie wiem co wybrać to się zgodzę po to założyłem ten post aby się dowiedzieć co chcę

[raven1985]

Teoretycznie przy takim napięciu ( +/- 56V ) to możesz uzyskać ponad 200W RMS . Dlatego też twierdzę że do suba bo jest to realna moc do wyciśnięcia z tego trafa.

Do suba trafo powinno być większe bo wzmacniacz w subie zwykle pracuje z większą mocą średnią. Sub ma niższą efektywność niż kolumny frontowe .
Sub to najgorszy przypadek :)

Ogólnie nie ma się co tak sugerować .
Lepsze zwykle jest trafo "miększe" ale o większym napięciu niż mocniejsze a mniejszym napięciu .
Bo muzyka ma charakter impulsów .
Więc mniejsza szansa, że wzmacniacz będzie clipował jak ma większy zapas napięcia .
Pod warunkiem, że pojemność kondów w zasilaczu jest wystarczająca .

Moc trafa to parametr termiczny i podawana jest przy założeniu, że obciążenie jest stałe i rezystancyjne .
Takim obciążeniem nie jest wzmacniacz audio .
We wzmacniaczu trafo doładowuje kondy zasilania impulsami o dużych amplitudach w szczytach napięcia sieci .
Na wartość tych pików prądu obciążenie zasilacza nie ma zbyt dużego wpływu . Jak prąd pobierany z zasilacza się zwiększa to zwiększa się kąt przepływu (impulsy są szersze - prąd płynie dłużej ).
Średnia moc pobierana przez wzmacniacz jest niewielka w stosunku do chwilowej .
Sub to najprostszy przypadek i przyjmuje się 0.5 znamionowej .
Ale na normalnej muzyce zwykle wynosi tylko 1/8 .
Dla ciężkiej muzyki metalowej 1/4 do 3/8.
Trafo wcale nie musi mieć więc mocy takiej jak moc wzmacniacza. Może mieć 2x mniejsza i się nie sapali .

We wzmacniaczach wysokiej jakości zęby zachować niskie wahania na zasilaniu powiano się jednak przyjmować 2x większe trafo niż moc wzmacniacza. Mało kto jednak tak robi bo jest drogo .

W kinie moc kanałów efektowych jest znikoma i dokładnie trafa aby zapewnić na nich pełną moc sinus to czyste marnotrawstwo .

[irek]

We wzmacniaczach wysokiej jakości zęby zachować niskie wahania na zasilaniu powiano się jednak przyjmować 2x większe trafo niż moc wzmacniacza. Mało kto jednak tak robi bo jest drogo .

Zwykle wtedy konstruuje sie wzmacniacz zdolny do pracy na 2omach a nawet na 1omie. Wiadomo, ze nie ma takich kolumn ale sama deklaracja i podawana moc budza respekt :)

[gazela922]

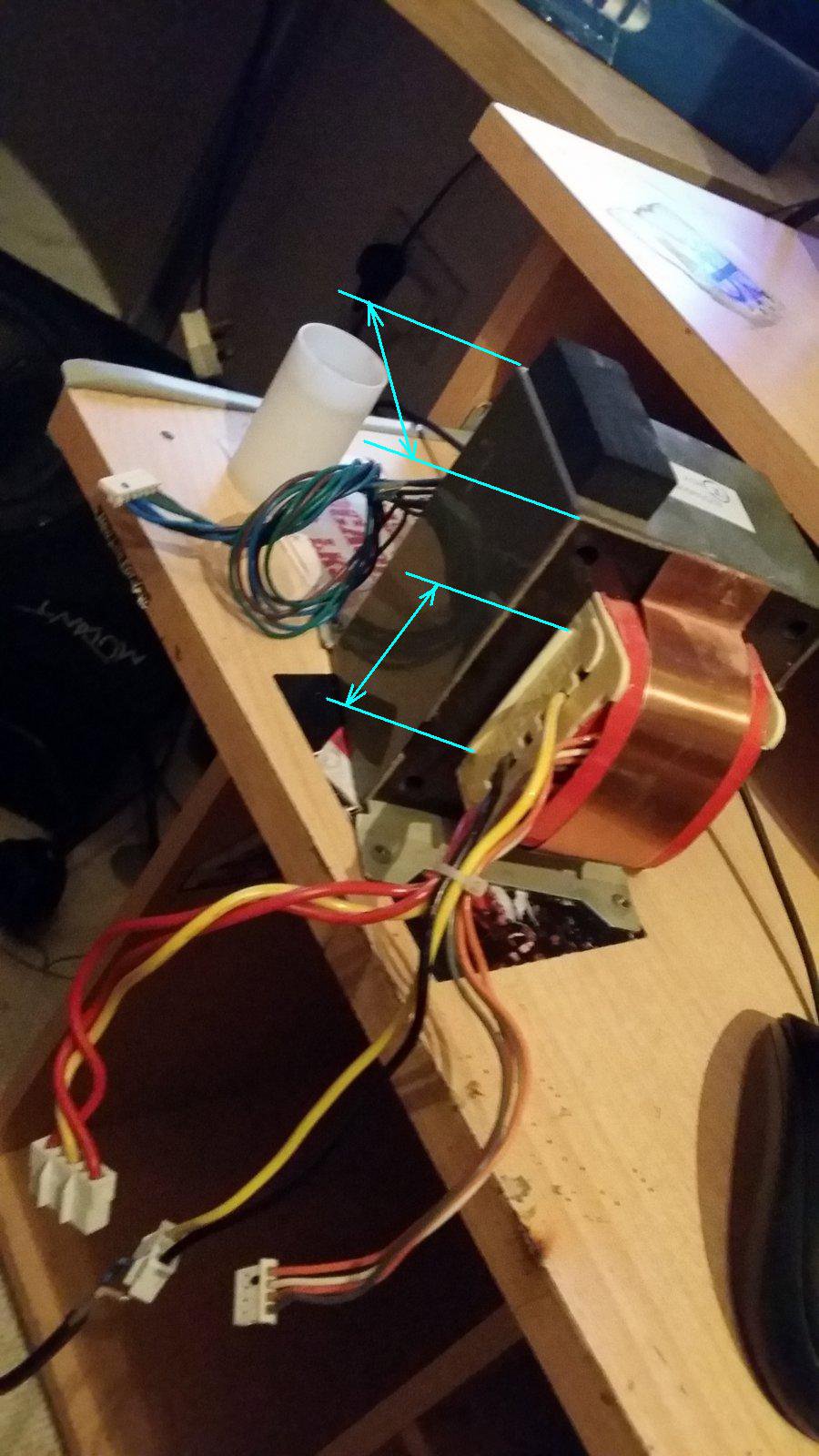

Podaj zaznaczone wymiary:

Mam bardzo podobne trafo 2x44V (jednocześnie odczepy również 2x20V i 2x5V) i wymiary to 6.5cm rdzeń i 6cm uzwojenia. Mam nadzieje, że to pomoże autorowi i jednocześnie mi.
Wydaję mi się, że moje trafo z 200W przy 8r wyciągnie, kolegi ze 180W 8r i to chyba tyle :(

[kulamario]

Witam

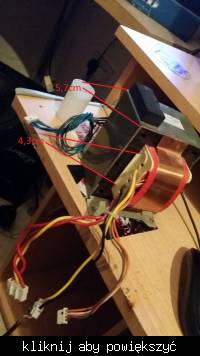

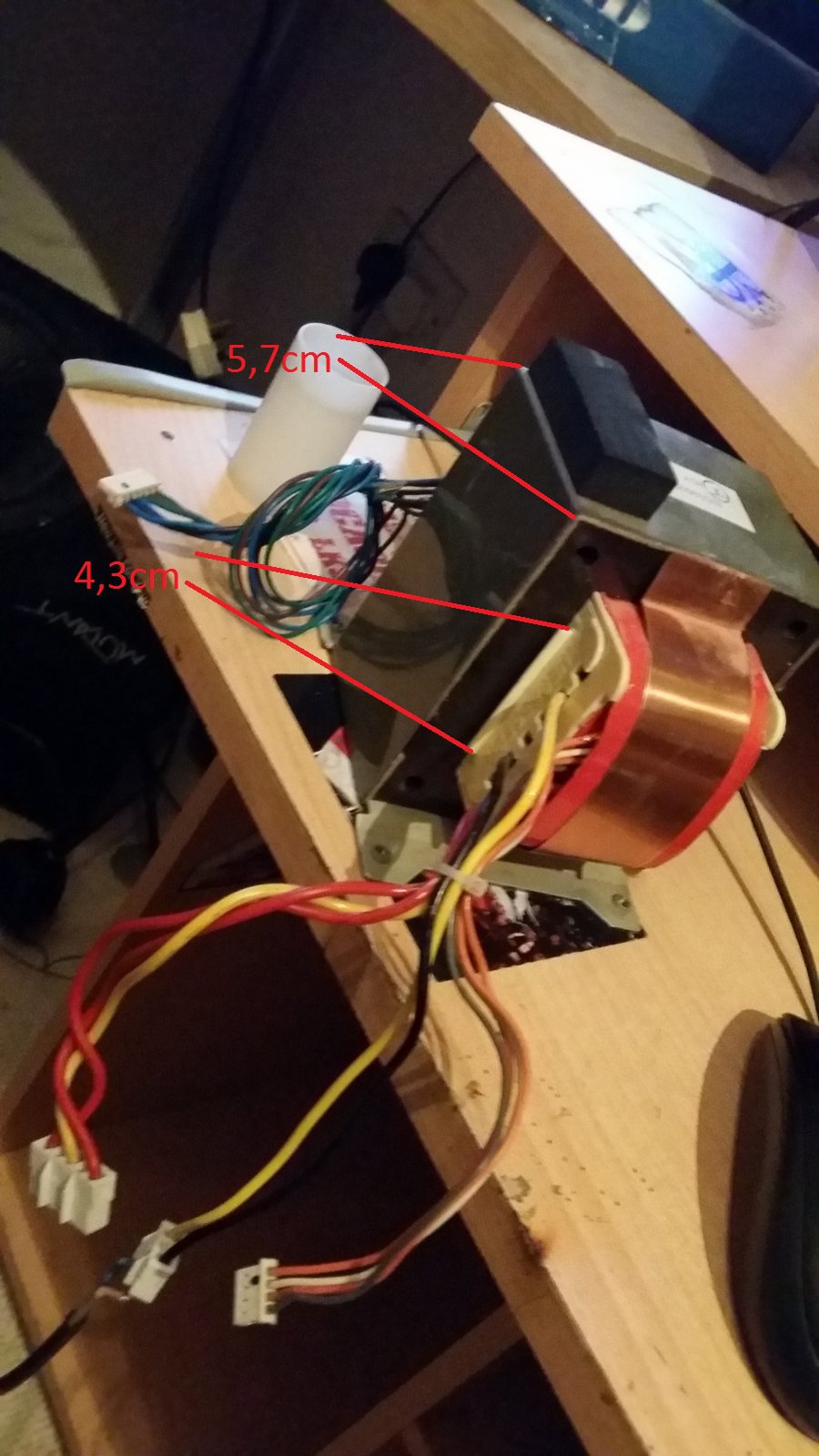

Dziś znalazłem suwmiarkę i mogłem pomierzyć wszystko

Tylko ta wartosc 4,3cm jest mierzona dokładnie w tych miejscach jak jest na fotce.

[gazela922]

Na różnych stronach różnie podają jak liczyć moc trafa znając pewne wymiary.. Jakbyście nas jakoś nakierowali jaką metodę obrać za słuszną i najbliższą 'prawdy' to byłoby bardzo fajnie

[nik156]

Wg. moich prostych obliczeń i wymiarów podanych w obrazku wyżej moc trafa to 600VA (450W). Niestety nie określę jaką wydajność prądową posiadają uzwojenia.

[gazela922]

Wzmacniacz w którym siedziało moje trafo (ten na zdjęciach jest o te pare cm tu i tam mniejsze i ma nieco mniejsze napięcia) miało pobór 530W z sieci, zasilał dwie pary popularnych toshib i dawał 2x110W w 8r (tylko)

[kulamario]

Witam
Może mi ktoś wytłumaczyć po co i na co w wzmacniaczu 2x110w trafo 530w ?

[szastal]

Witam
Może mi ktoś wytłumaczyć po co i na co w wzmacniaczu 2x110w trafo 530w ?

Nie wiem, a pionek a449 też tak miał, za to yamaha rx397 wygląda jak by miała za małe trafo

[gazela922]

Jaki prąd miało trafo na głównych odczepach w tym pionku? I napięcia?

Tu pewnie chodzi o klasę A lub AB tych wzmacniaczy, ale to tylko moje domysły.

[kulamario]

Witam
Panowie znalazłem projekt końcówki na Mosfet
Apex F100 co o tym myślicie?
Zasilanie AC 42v czyli by pasowała do tego transformatora od TEAC

[nik156]

No a jak z trawieniem płytki u ciebie? Bo z tego co wiem to firmowej nie kupisz.

[kulamario]

Nie ma problemu z trawieniem mam wszystko co jest potrzebne do tego.

[irek]

Może mi ktoś wytłumaczyć po co i na co w wzmacniaczu 2x110w trafo 530w ?

Nie trafo ma 530W tylko pobor mocy mierzony wg jakiejs normy ma 530W. A trafo moze miec 200 czy 300W kto to moze wiedziec, nikt wrozka nie jest.

[raven1985]

moc trafa można w pierwszym przybliżeniu określić po jego wadze :)
~100VA na 1kg trafa :)

[irek]

Panowie znalazłem projekt końcówki na Mosfet

A parowac mosfety umiesz? Ile razy mam Ci powtarzac, ze na poczatek prosta koncowka na jednaj parce!!!!
