Budowa i wybór pierwszej końcówki mocy na tranzystorach

[irek]

Moc wyjsciowa zalezy od napiecia zasilania. Problem lezy pewnie w tym, ze ta koncowka ma bardzo niskie wzmocnienie.

W kazdej koncowce mocy ustawia sie prad spoczynkowy. Taniocha nie na regulacji, zeby bylo prosciej i taniej. Wtedy koncowka pracuje w klasie B i strasznie znieksztalca.

[gazela922]

Mój rotel w końcówce ma te tranzystory co ten MX50 - KTB817 i KTD1047 tylko, że aż 4 pary (po dwie pary na kanał) i jeden kanał rzekomo wyciąga 80W 4r/50W 8r.

Tutaj masz parkę, bez regulacji j.w. więc nie ma się czego po tym spodziewać :P

[kulamario]

Czyli co biorę następny projekt do sprawdzenia chyba będzie to UNIAMP 150v2 i mam nadzieje ze ta końcówka zagra dużo lepiej od tego MX50 i od TDA7294 oceny ma bardzo dobre ten Uniamp mam nadzieje ze się nie zawiodę i ze uda mi sie go uruchomić.
Panowie powiedzcie jeszcze czym dokładnie rożni sie pierwsza wersja UNIAMP 150 od drugiej.

[gazela922]

http://www.fratu.pl/irek/?uniamp150v2,69

W tej wersji zostało poprawionych kilka szczegółów. Dzięki rezygnacji z symetrii ułożenia elementów, źródła prądowe zostały przeniesione bliżej siebie po lewej stronie plytki co poprawiło symetrie kanałów. Odczulono zabezpieczenia dla wysokich tonów. Dodano w kluczowych miejscach kondensatory odsprzęgające zasilanie. Zmianie uległy złącza sygnału i zmieniono wielkość sprzęgającego kondensatora wejsciowego. Dodatkowo połączono na krótko mase sygnałową z masa zasilania. Zmieniony został profil radiatora tak aby pasował do dedykowanej obudowy

[kulamario]

Dziś jeszcze trochę potestowałem tego MX50 ta końcówka nie nadaje się na nic po prostu DNO
Szkoda pieniędzy było na taki bubel
Na żadnych ustawieniach basu nie wyciągnie się środek tez nie jest dobry za to sopranu to jest od groma i tez nie jest to czysty dobry dźwięk tak ze odradzam zakup tego kitu nie jest wart nawet 20 PLN

[nik156]

Ano na kolejny raz posłuchasz rad których ci udzielono. Jak masz zamiar coś z nią robić. To możesz zostawić sobie tranzystory.

[irek]

Dziś jeszcze trochę potestowałem tego MX50 ta końcówka nie nadaje się na nic po prostu DNO

Zanim zaczniesz sluchac to wstaw peerek i ustaw prad spoczynkowy na 20-100mA. Zmiana pradu spoczynkowego ma ogromny wplyw na parametry wzmacniacza. Nie wiem jak mozna sluchac bez pradu spoczynkowego koncowka mocy po prostu brzeczy.

[kulamario]

Widziałem na diyaudio.com post na temat właśnie tego ze ludzie wymieniają tranzystory na inne i dokładają regulacje prądu spoczynkowego ale z tego co pamiętam jest nie zbędne dołożenie jakiś części musze popatrzeć czyli mówisz Irek ze jak się dorobi ustawienie prądu to to może pomóc?
Bo teraz gra tak jak mówisz po prostu brzeczy

[nik156]

Może sprawdź najpierw jaki prąd spoczynkowy jest ustawiony. Może akurat.

[kulamario]

Możecie mi powiedzieć jak sprawdzić prąd spoczynkowy dodaje schemat

[_NATAN_5064]

Wpinasz amperomierz w linie VEE znaczy (-)

[kulamario]

Czyli mam podłączyć amperomierz pod ujemna gałąź zasilania po między zasilacz a końcówkę i co dalej?

[kulamario]

Wynik pomiaru to 0.08A

[nik156]

Bardziej wiarygodny byłby pomiar na rezystorach emiterowych. Ale nie widać,aby wzmacniacz miał mały prąd spoczynkowy.

[kulamario]

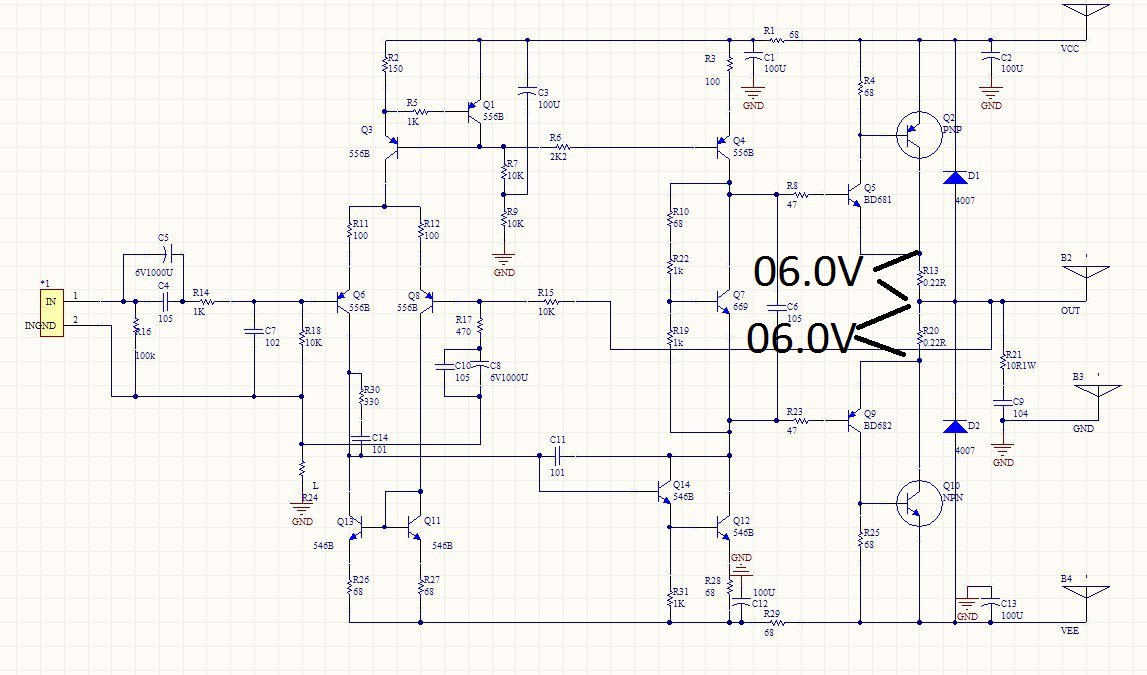

Na oporniku R20 i R13 napiecie wynosi 06.0V po włączeniu a gdy odczekamy około 10 minut spada do 05.0V

[kulamario]

Dodam obraz jak mierzyłem

[Jacek Zieliński]

Aby na tym rezystorze był spadek napięcia 6V musiałby przez niego przepływać prad 27A...

[borys]

kulamario
Pewnie sie pomyliles i napisales 6V, miernik pokazal zapewne 6mV i przez tranzystory plynie okolo 27mV pradu spoczynkowego. W takiej konfiguracji tranzystorow wyjsciowych prad spoczynkowy jest jak najbardziej OK, przyczyna moze lezec gdzies indziej. Zrob prosze zdjecie w duzej rozdzielczosci i wklej jak mozesz.

[brencik]

Wpinasz amperomierz w linie VEE znaczy (-)

Chyba zgłupiałes!

[_NATAN_5064]

Chyba zgłupiałes!

Nie to co ty.
