JPI (JIG & Preamp Integra)

[lklukasz]

Ale mam juz pomysl na nowa bardziej przyjazna wersje.

to będzie nowa wersja nowej wersji unijiga ?
to może lepiej jesczcze trochę opczekać na unowecześnienie :mrgreen:

[irek]

To na razie pomysl wiec do kolejnej wersji minie z rok :)

[LuSzTi]

Witam.

Chciałbym odświeżyć trochę temat.

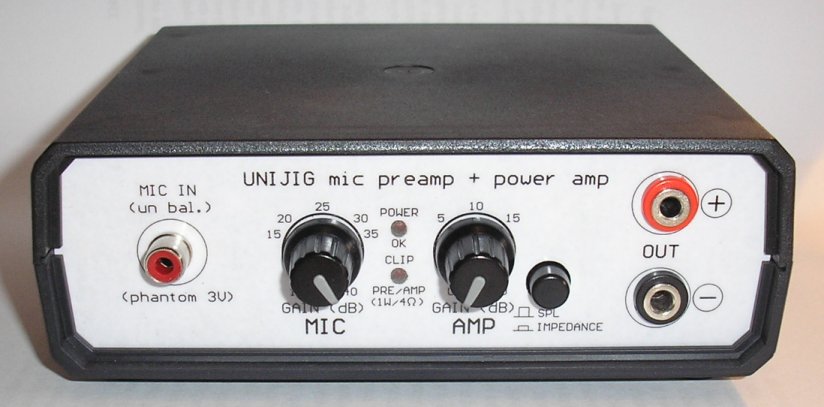

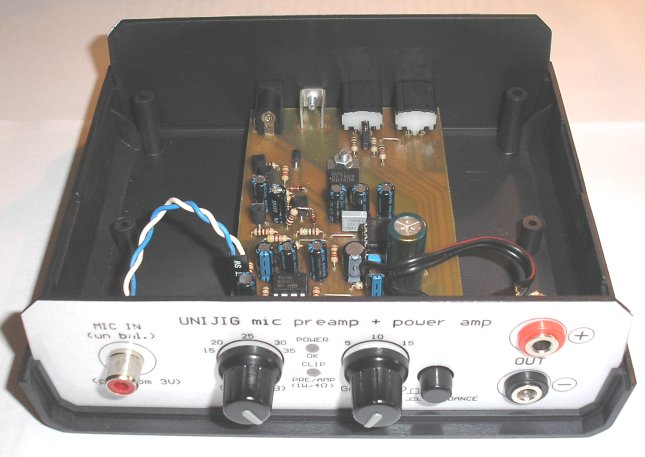

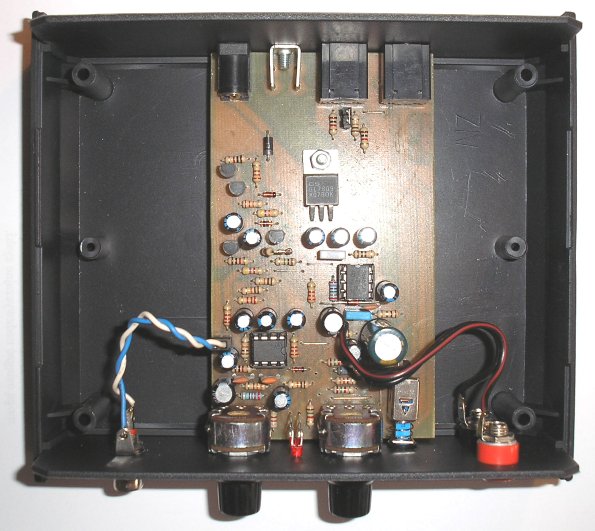

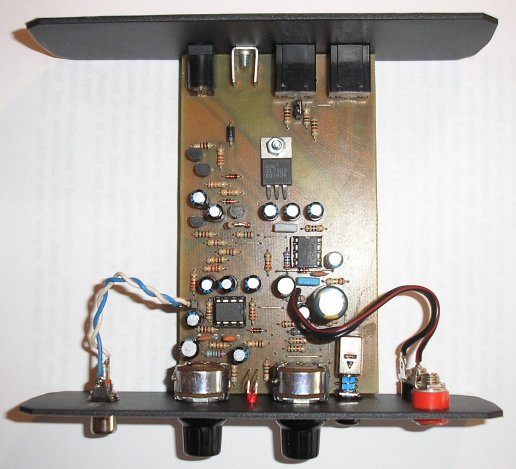

Od pewnego czasu posiadam UniJig'a - integrę pomiarową autorstwa Irka.


Opis Irka:
Uni Jig czyli uniwersalny interfejs pomiarowy głośników do karty muzycznej PC-ta.

Moduł składa sie z:
- regulowanego (10-40dB) przedwzmacniacza mikrofonowego z zasilaniem Phantom (3V) do podłączenia zwykłej kapsułki mikrofonowej.
- wzmacniacza mocy z inteligentną regulacją volume. Zmiana volume nie zmienia poziomu sygnału referencyjnego wysyłanego do karty muzycznej, jest on taki sam jak sygnal wejściowy. Wzmocnienie końcówki 0-20dB.
- układu pomiaru impedancji załączanego jednym przyciskiem.

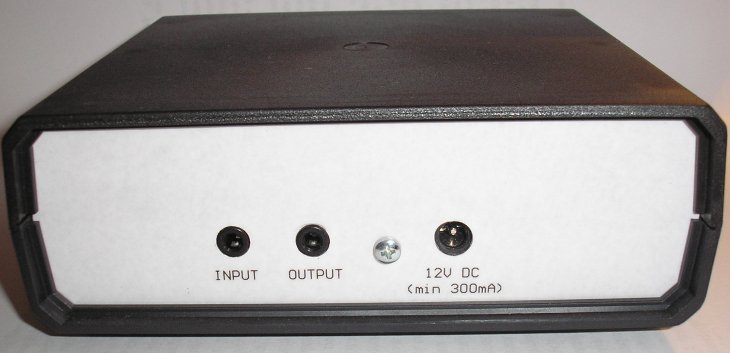

- prostego zasilania z zewnętrznego zasilacza wtyczkowego 9VAC/12VDC 300mV
- wspólnego wskażnika CLIP dla PRE i AMP-a oraz wskaźnikiem power OK informującym o poprawności napięcia zasilania.
- opcjonalna możliwość dowolnego przypożądkowania kanałów L i P do sygnałów pomiaru i refencji
Dzieki użyciu końcówki mocy o małym wzmocnieniu a wiec i szumach oraz odpowiedniej topologii pomiaru impedancji (brak pętli mas powstających przy kożystaniu z zewnętrznych wzmacniaczy) udało uzyskać się wiarygodne pomiary z dokładnościa 0,01oma.

Jak widać wszystko jest w komplecie - JIG, preamp mikrofonowy, mała końcówka mocy do pomiarów. Już nie trzeba podłączać wzmaka żeby ściągnąć charakterystyki. Wszystko co potrzebne (oprócz głowy na karku) zamknięte w jednej, małej obudowie. Bez masy przełączników itp...

Jak było widać w wątku o linii transmisyjnej pomiary na tym systemie wychodzą jak najbardziej poprawnie.
Udało mi się skonfigurować UniJig'a do współpracy z ARTĄ, HolmImpulse i SW.

Jeśli byliby zainteresowani to z tego co rozmawiałem z Irkiem to jeśli "by bylo zainetresowanie co by mnie nakrecilo do zlozenia kolejnych". Ja wziąłbym na swoje barki opis konfiguracji w trzech powyższych programach, lub więcej jeśli podrzucicie nazwy programów do testów.

Więc pytanie brzmi...CO WY NA TO?:flapper::flapper::flapper:

[lklukasz]

ja juz na swoj czekam dluzszy czas
chyba trzeba sie znow Irkowi przypomniec :)

robilismy na nim zwrotke ostatnio

[KAPRINT]

Jeśli byliby zainteresowani to z tego co rozmawiałem z Irkiem to jeśli "by bylo zainetresowanie co by mnie nakrecilo do zlozenia kolejnych"

Nic nie napisałeś o cenie sprzedaży urządzenia.
A jak wypada porównanie z klasycznym Jigiem z przedwzmacniaczem, pod względem obsługi i możliwości pomiarowych?
I po co taka wielka obudowa?

[RpLand]

Jeśli byliby zainteresowani to z tego co rozmawiałem z Irkiem to jeśli "by bylo zainetresowanie co by mnie nakrecilo do zlozenia kolejnych"

Ile PLN?

Więc pytanie brzmi...CO WY NA TO?

Może warto osobny temat założyć w postaci zamówienia zbiorowego na UniJIG'a?

[LuSzTi]

Nic nie napisałeś o cenie sprzedaży urządzenia.

O cenie nie ma zielonego pojęcia, trzeba by napisać do Irka...ja jestem tylko piewcą dobrej nowiny o powstaniu integry pomiarowej oraz mogę napisać tutoriale o konfiguracji.

A jak wypada porównanie z klasycznym Jigiem z przedwzmacniaczem, pod względem obsługi i możliwości pomiarowych?

Nigdy nie używałem klasycznego Jiga, ale z tego co czytałem tutki ze strony głównej forum to wygoda posługiwania się UniJigiem jest nieporównywalnie większa...jeden przełącznik, który przełącza pomiędzy pomiarem impedancji a SPL. Dwa pokrętła do regulacji wzmocnienia końcówki mocy i przedwzmacniacza mikrofonowego. I tyle. Jedyne co to do kalibracji w SW trzeba kupić 2 szt 1% oporników 22R. W ARTCIE i HolmImpulse nie trzeba ich mieć. Możliwości pomiarowe dokładnie takie same, bo to w sumie podobne urządzenie, działa dokładnie na tej samej zasadzie. Z tym, że mądrzejsze.

[raven1985]

O cenie nie ma zielonego pojęcia, trzeba by napisać do Irka...ja jestem tylko piewcą dobrej nowiny o powstaniu integry pomiarowej oraz mogę napisać tutoriale o konfiguracji.

Panowie 2 opki na pokładzie majątku Irek raczej nie będzie za to chciał :)

I po co taka wielka obudowa?

Co za różnica ? Pewnie do rozmiar mniejszej nie weszło.

Ja jestem zainteresowany :)

[wojak737]

Akurat chciałem się brać za budowę jig`a.. Ja jestem zainteresowany jak na razie kosztami, które trzeba ponieść

[RpLand]

Wskazówka

Nie obciążajmy irka, może same kity? Zarobić na tym specjalnie nie zarobi raczej... więc...

[LuSzTi]

Skonsultuje się z Irkiem w sprawie kitów. W razie czego mogę się zająć zamówieniem na części oraz płytki. Obudowy we własnym zakresie.

[lklukasz]

wiem,z e Irek mial je skladac wiec moze niech sam sie wypowie
wiem, ze pracowal nad tym dosc dlugo a wy juz schematy chcecie

[LuSzTi]

wiem,z e Irek mial je skladac wiec moze niech sam sie wypowie
wiem, ze pracowal nad tym dosc dlugo a wy juz schematy chcecie

Dlatego napisałem, że się skonsultuję, nic nie obiecałem itp. Wszystko leży w gestii Irka i tak napisałem mu w mailu. To i tak jego dobra wola, że podzielił się projektem!!! Uszanujmy to!!!

[irek]

Dobrze jakby wypowiedzial sie Bawolek bo on ma jeszcze nowsza wersje.

Mam czesci na pierwsze 10 prototypow ktore chce sam zlozyc zeby porobic pomiary statystyczne.
Gotowy zmontowany komplet wycenilem na 100zl i jest to: zmontowana i uruchomiona plytka UniJig z zasilaczem wtyczkowym ,mikrofonem w rurce i kablem plus dolaczona plastikowa obudowa do samodzielnego zmontowania, moge dodac naklejki a mozna z pliku samemu je wydrukowac i nakleic. Mikrofony ktore testowalem nie sa idealne ale zrobilem do nich charke kompensacyjna a ze sa tanie to chyba warto. Na razie nie kupowalem 10szt. wiec jak ktos chce moze sobie kupic wkladke panasonika.

Nie mam czasu na pisanie tutoriala o pomiarach na UniJigu. Luszti i bawolek sobie poradzili wiec pierwsze UniJigi dobrze jakby trafily do tych co juz cos wiedza o pomiarach a oni pomoga mniej obeznanym. Jak beda jakies trudniejsze pytania to ja odpowiem.

[LuSzTi]

Nie mam czasu na pisanie tutoriala o pomiarach na UniJigu. Luszti i bawolek sobie poradzili wiec pierwsze UniJigi dobrze jakby trafily do tych co juz cos wiedza o pomiarach a oni pomoga mniej obeznanym. Jak beda jakies trudniejsze pytania to ja odpowiem.

Jak już wspominałem mogę porobić tutoriale co do uruchomienia w SW, ARTA i HolmImpuls.

Gotowy zmontowany komplet wycenilem na 100zl i jest to: zmontowana i uruchomiona plytka UniJig z zasilaczem wtyczkowym ,mikrofonem w rurce i kablem plus dolaczona plastikowa obudowa do samodzielnego zmontowania,

Bardzo dobra cena biorąc pod uwagę, że to właściwie komplet do pomiarów i biorąc pod uwagę koszt gotowego zestawu na Allegro u kolegi Piku lub damiani.
Ja tylko dodam Irku żebyś nie zapomniał dorzucić dwóch rezów 22R 1%. Umożliwiają kalibrację w SW oraz dają możliwość sprawdzenia poprawności działania w ARTA (do kalibracji nie są potrzebne).

Dobrze jakby wypowiedzial sie Bawolek bo on ma jeszcze nowsza wersje.

Czym jego wersja różni się od mojej?

[Hand]

A i jak by był chętny :) Czy to gotowcem, czy tez kitem. Jaka by była jego cena?

Edit:

Jakoś widze się zakręciłem, będąc na 11 stronie nie wiedzieć czemu, wmówiłęm sobie że to koniec tematu i dodałem posta, a tu niespodzianka :|
Sorry za zamieszanie

[lklukasz]

Hand czy tylko tak wpadles zadac pytanie? Czy interesujesz sie tematem?

[kombo]

Czy ta wersja za 100zł ma zasilanie fantomowe dla mikrofonu czy to taka jaką pokazał LuSzTi? Bo właściwie zależy mi tylko na preampie z fantomem, "box'a" już mam .

[arczi87]

Hej coś się rusza w temacie? Bo jestem zainteresowany zakupem takowego urządzenia. Pozdrawiam Arczi

[LuSzTi]

Musisz pisać do Irka. Tutoriale powstaną zapewne do końca marca. Będą autoryzowane przez Irka :P
