i-AMP - krok po kroku.

Collapse
X

  • Filtr
  • Czas
  • Pokaż
Clear All
new posts

    #41
    CapM - THT - http://iamp.diyaudio.pl/?simple-capm-psu



    Zasilanie od 2x12VAC do 2x40VAC maks.

    Wymiary 100x82mm

    Uwagi co do montazu:
    - należy pamiętać, że PCB jest jednostronna i należy wlutować zworki w 2 miejscach oraz wstawić drut 0,5-1mm^2 między środkowe piny złączki ARK a wylewkę GND zasilacza (przechodzi pod mostkiem),
    - nóżki od mostku przed wlutowaniem należy porozginać
    - mosfety - należy zamontować chłodzenie oraz odizolować je od niego.

    Last edited by tomekk_; 17.04.2021, 20:55.
    Wyłączone PW - kontakt tylko za pomocą maila.

    Skomentuj


      #42
      Wydłużanie opóźnionego załączania głośników

      Oryginalne zwłoki czasowe wynoszą 3-6s, dwukrotne zwiększenie pojemności w przybliżeniu wydłuży czas oryginalnej zwłoki dwa razy.

      Wydłużenie czasu jest czasami potrzebne przy preampach lampowych.

      Najmniejsze dopuszczalne napięcie pracy kondensatora to 25V!



      a) i100 - http://iamp.diyaudio.pl/?iamp100
      C30 = 10uF

      (rev 4.1 ; 4.2)


      b) i100m - http://iamp.diyaudio.pl/?iamp100m
      C30 = 47uF

      (rev 6.1 ; 6.1a)


      c) i200 - http://iamp.diyaudio.pl/?iamp200
      C30 = 47uF



      d) Bolt XLR - http://iamp.diyaudio.pl/?bolt-xlr-br...ated-amplifier
      C59 = 47uF

      (rev 1; rev2)


      e) miniPSU wersja mosfet; przekaźnik
      C8 = 10uF
      a) mosfet:



      b) przekaźnik:



      f) iPSU 7.0 - http://iamp.diyaudio.pl/?ipsu-v7
      C18 = 47uF



      g) "Zasilacz z zabezpieczeniem głośników - projekt by taz" - https://diyaudio.pl/showthread.php/2...projekt-by-taz
      Na początku projektu iAMP, zasilacze były wykorzystywane razem z OPS.
      C14=10uF

      v1.10 ; v1.11
      Last edited by tomekk_; 17.04.2021, 20:55.
      Wyłączone PW - kontakt tylko za pomocą maila.

      Skomentuj


        #43
        SPK Terminal http://iamp.diyaudio.pl/?spk-terminal



        W dużym skrócie - kompletne zabezpieczenie wzmacniacza. Płytka przygotowana pod montaż bezpośredni na terminalach głośnikowych.

        Możliwość podzielenia PCB na 3 mniejsze:
        - 2x terminal
        - 1x driver

        Wymiary całej PCB: 190x35mm

        Wymiary drivera: 70x35mm

        Wymiary terminali: 60x35mm



        Zabezpieczenia:
        - DC,
        - temperaturowe,
        - zwarciowe,
        - oscylacyjne,
        - opóźnione załączanie głośników; natychmiastowe odcięcie głośników po zaniku zasilania.

        Sygnalizacja LED:
        - ON,
        - OFF,
        - PRO (osobno na L i P kanał),
        - OSC (osobno na L i P kanał),
        - DC (wspólne dla obu kanałów)

        W połączeniu z CapM 2.0 B lub C - http://iamp.diyaudio.pl/?capm-psu-v20b w przypadku zadziałania zabezpieczeń odcina zasilanie OPS

        W przypadku nieużywania modułu CapM, konieczne jest zasilenie PCB SPK Terminal 24VDC.

        Wydłużenie zwłoki załączania głośników - kondensator C2, oryginalnie 47uF.

        Podpięcie zabezpieczeń PRO

        - można podpiąć 2 PCB SPK terminal pod jeden zasilacz CapM 2.0B - pamiętając, że w przypadku zadziałania jednego SPK terminal, odetnie zasilanie obu par końcówek.

        Podłączenie z końcówkami mocy
        SPK Terminal - Wyjście końcówki
        GND - GND (można zmostkować z lewego złącza na prawe)
        AMP - wyjście "+" końcówki (oczywiście L i P kanał osobno)

        SPK Terminal + CapM 2.0B + OPS2:



        Fotki:
        https://www.flickr.com/photos/125677...57712490569823

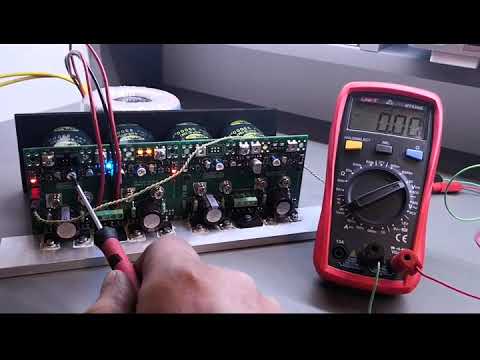

        Filmik z działania:
        Last edited by tomekk_; 17.04.2021, 20:56.
        Wyłączone PW - kontakt tylko za pomocą maila.

        Skomentuj


          #44
          CapM 2.0 rev B ; C - http://iamp.diyaudio.pl/?capm-psu-v20b

          B:


          C:


          Zasilacze do końcówek mocy z wbudowanym modułem CapM, zapewniającą porządną filtracje oraz sofstart.

          Różnice między B i C:
          "B" kondensatory śrubowe fi 51mm z rozstawem 22,5mm, wymiary PCB 77x110mm, zasilanie od 2x 24VAC do 2x 40VAC

          "C" kondensatory śrubowe fi 51; 63; 66mm z rozstawem 22,5mm oraz 28,5mm, wymiary PCB 123x140mm, zasilanie od 2x 24VAC do 2x 40VAC z możliwością rozszerzenia - zmiana wartości elementów - opisane w BOM

          Uwagi odnośnie montażu:
          - mosfety oraz mostek prostowniczy należy przykręcić do radiatora/płaskownika. Mosfety trzeba odizolować!

          Połączenie CapM 2.0 B; C z SPK terminal za pomocą taśmy IDC 6pin.

          Złożony moduł CapM 2.0 B:


          Zdjęcia w pełnej rozdzielczości:
          https://www.flickr.com/photos/125677...57712489017011

          Regulacja przystawki
          Last edited by tomekk_; 17.04.2021, 20:56.
          Wyłączone PW - kontakt tylko za pomocą maila.

          Skomentuj


            #45
            Podstawowe regulacje:

            1) DC offset:
            i100;i100m;i200;OPS2,3,4,5 - w zależności od IPS:

            a) THT:
            - A9 Ratchet - wbudowane DC serwo,
            - A9 Diamond - wbudowane DC serwo,
            - BG7 1.2 THT - Pot1,
            - BG7 1.3 THT - brak regulacji,
            - Bolt 1.1 THT - Pot1 (warto dać potencjometr wieloobrotowy),
            - CFP Madness v1.5 THT - Pot1
            - Cliffjumper 1.0 THT - brak regulacji,
            - JetFire v1.1 THT - Pot1 (warto dać potencjometr wieloobrotowy),
            - VSHA ECC82 THT - Pot2 (warto dać potencjometr wieloobrotowy),
            - VSHA ECC88 THT - Pot2 (warto dać potencjometr wieloobrotowy),

            b) SMD:
            - Bolt 1.1 SMD - Pot1 (warto dać potencjometr wieloobrotowy),
            - Cliffjumper MK2.1 SMD - brak regulacji
            - Ironhide SMD - wbudowane DC serwo,
            - BG7 1.3 SMD - brak regulacji,
            - BG9 SMD - wbudowane DC serwo

            W przypadku IPS, gdzie nie ma regulacji offsetu DC to wartości między 0 a 50mV będą ok. W większości przypadków będzie między 10 a 20mV.

            Bolt XLR:



            Przebieg regulacji:
            - jeśli nie mieliśmy wcześniej ustawionego biasu to skręcamy go na zero,
            - wyłączamy zasilanie,
            - odłączamy głośniki,
            - zwieramy wejścia IPS do masy (w zależności jak mamy spięte masy - https://diyaudio.pl/showthread.php/2...l=1#post541221), (jeśli mamy założony potencjometr to skręcamy go na zero (jak najciszej),
            - podpinamy woltomierz na wyjście iAMPa między GND a SPK jednego kanału, jak mamy dwa woltomierze to równocześnie możemy się podpiąć w drugi kanał,
            - włączamy zasilanie,
            - po około 5minutach regulujemy DC offset na około 0-10mV,
            - wyłączamy zasilanie,
            - odłączamy woltomierz/e
            Gotowe




            2) BIAS
            Regulacja przy pierwszym uruchomieniu lub podmianie IPS:

            // UWAGA // jeśli mamy IPS/Bolt XLR, gdzie jest możliwość regulacji DC Offset to najpierw ustawiamy DC offset na poziomie 0-10mV, a dopiero później ustawiamy bias.

            - wyłączamy zasilanie,

            - odłączamy głośniki,

            - jeśli jest to pierwsze uruchomienie to wstawiamy szybkie bezpieczniki 1A zamiast docelowych,

            - skręcamy bias na 0 (ustawiamy maksymalną rezystancje potencjometru - duża rezystancja = mały prąd spoczynkowy)
            mając potencjometr ustawiony tak jak na obrazku poniżej - kręcąc w lewo zmniejszamy bias, kręcąc w prawo zwiększamy:

            skrajne pozycje potencjometra wyczujemy po tym, że będzie delikatne "cykanie" podczas wykonywania obrotów.

            - jeśli jest to pierwsze uruchomienie to w gniazda IPS wpinamy rezystory 2x 10kR (w zależności jaki wybraliśmy sposób połączenia i100m<>IPS dobieramy sobie „przystawkę” z rezystorami):


            - jeśli jest to podmiana IPS to zwieramy wejścia IPS do masy (w zależności jak mamy spięte masy - https://diyaudio.pl/showthread.php/2...l=1#post541221), (jeśli mamy założony potencjometr to skręcamy go na zero (jak najciszej),

            - załączamy zasilanie,

            - rozgrzewamy radiatory podkręcając bias do 50-60[mV]DC,

            - jak się radiator nagrzeje to bias skręcamy do pożądanej wartości i korygujemy po około 15-20minutach




            Punkty pomiarowe:
            i100 4.2

            Potencjometry do regulacji biasu:



            i100m 6.1

            Potencjometry do regulacji biasu:

            dodatkowo wymagana regulacja przystawki CapM przy pierwszym uruchomieniu - https://diyaudio.pl/showthread.php/2...l=1#post541163

            i100m 6.1a

            Potencjometry do regulacji biasu:

            dodatkowo wymagana regulacja przystawki CapM przy pierwszym uruchomieniu - https://diyaudio.pl/showthread.php/2...l=1#post541163


            i200 1.0

            Potencjometry do regulacji biasu:


            OPS2 v2.1

            Potencjometr do regulacji biasu:



            OPS3 v2.1

            Potencjometr do regulacji biasu:



            OPS5 v1.0 v1.1

            Potencjometr do regulacji biasu:



            Bolt XLR

            Potencjometry do regulacji biasu:



            a) Wartości dla BJT
            i100 20-25mV
            i100m 20-25mV
            i200 20-25mV

            OPS2 20-25mV
            OPS3 20-25mV
            OPS5 20-25mV

            Bolt XLR 20-25mV

            b) Wartości dla Mosfet:
            i100 40mV
            i100m 40mV
            i200 40mV, jak radiator pozwoli to 44-45mV

            OPS2 40mV, jak radiator pozwoli to 44-45mV
            OPS3 40mV, jak radiator pozwoli to 44-45mV
            OPS5 40mV, jak radiator pozwoli to 44-45mV

            Bolt XLR 40mV, jak radiator pozwoli to 44-45mV
            Last edited by tomekk_; 17.04.2021, 20:56.
            Wyłączone PW - kontakt tylko za pomocą maila.

            Skomentuj


              #46
              PSU Tube w wersji mini - LM-Fet v2.0




              Zasilacz do pre lampowego.

              1 wyjście - zasilanie anodowe, stabilizowane, regulowane. Zakres regulacji:
              - trafo 180VAC: 140-230VDC
              - trafo 230VAC: 185-280VDC
              Regulacja za pomocą potencjometru.

              Maks obciążenie 1A



              1 wyjście - zasilanie grzałek, stabilizowane, regulowane, z softstartem. Przy trafo 7,5VAC zakres regulacji 5-7VDC. Regulacja za pomocą potencjometru.

              Maks obciążenie bez dodatkowego radiatora na mostku prostowniczym 2A. Przy większym prądzie konieczność montażu większego radiatora dla mosfeta oraz montaż radiatora dla mostka prostowniczego. Dodatkowo kondensator CX2 należy wlutować od spodu PCB (inaczej nie zamontujemy radiatora do mostka). Przyklejenie radiatora do mostka za pomocą kleju termoprzewodzącego.




              1 wyjście - 5VDC (stabilizator 7805). Oczywiście jak ktoś chce inne napięcie to może wlutować inny stabilizator 3,3;5;12;24 - kwestia doboru napięcia trafa.

              Uwagi:
              - zwracać szczególną ostrożność podczas montażu, uruchamiania,
              - mosfet od grzałek należy odizolować od radiatora.
              Last edited by tomekk_; 17.04.2021, 20:57.
              Wyłączone PW - kontakt tylko za pomocą maila.

              Skomentuj


                #47
                i200 - montaż SMD - podgląd PCB.

                W dokumentacjach jest podgląd z wartościami elementów, ale czasami lepiej popatrzeć na gotową PCB z polutowanymi elementami :)



                BJT:
                https://www.flickr.com/photos/125677...57715297537918



                Mosfet:
                https://www.flickr.com/photos/125677...57717213298977



                Z Flickr można pobrać cały album w wysokiej rozdzielczości
                Last edited by tomekk_; 17.04.2021, 20:57.
                Wyłączone PW - kontakt tylko za pomocą maila.

                Skomentuj


                  #48
                  Transformator - jak go poprawnie podłączyć? Dla przykładu trafo 2x 13V (w wzmacniaczach oczywiście występuje dużo wyższe napięcie, ale takie 2x 13V możemy znaleźć przy zasilaniu preampu). W przypadku zasilania wzmacniaczy, preampów, buforów czy filtrów analogowych, gdzie występują wzmacniacze operacyjne będziemy potrzebować zasilania symetrycznego. Czyli +, GND, -.

                  4 sytuacje, na które trzeba zwrócić uwagę, zasilanie na PCB wykonane na pojedynczym mostku prostowniczym:

                  a) złączka na PCB jest 3pinowa, opisana jako 1.AC-2.GND-3.AC, trafo mamy 2x 13V, wyprowadzenia jako 13-0; 13-0 (4 żyły, 2 żyły koloru np. czerwonego (jedno uzwojenie) oraz 2 żyły koloru np. brązowego (drugie uzwojenie)

                  łączymy tak uzwojenia, żeby uzyskać między 1.AC a 2.GND 13V, oraz między 2.GND a 3.AC 13V, oraz najważniejsze między 1.AC a 3.AC 26V (dwukrotność pojedynczego napięcia)


                  b) złączka na PCB jest 3pinowa, opisana jako 1.AC-2.GND-3.AC, trafo mamy 2x 13V, wyprowadzenia jako 13-0-13 (3 żyły, 2 powinny być tego samego koloru (oznaczają AC) oraz trzecia żyła oznaczająca GND (0)


                  c) złączka na PCB jest 4pinowa, opisana jako 1.AC-2.GND-3.GND-4.AC, trafo mamy 2x 13V, wyprowadzenia jako 13-0; 13-0 (4 żyły, 2 żyły koloru np. czerwonego (jedno uzwojenie) oraz 2 żyły koloru np. brązowego (drugie uzwojenie)

                  łączymy tak uzwojenia, żeby uzyskać między 1.AC a 2.GND 13V, oraz z między 2.GND a 3.AC 13V, oraz najważniejsze między 1.AC a 3.AC 26V (dwukrotność pojedynczego napięcia)

                  d) złączka na PCB jest 4pinowa, opisana jako 1.AC-2.GND-3.GND-4.AC, trafo mamy 2x 13V, wyprowadzenia jako 13-0-13 (3 żyły, 2 powinny być tego samego koloru (oznaczają AC) oraz trzecia żyła oznaczająca GND (0)

                  w tym przypadku nie ma znaczenia czy podłączymy GND (pomarańczową żyłę) do pinu GND z lewej czy prawej strony. Są one zmostkowane (połączone ścieżką)




                  Identyfikacja uzwojeń. Zanim podłączymy transformator do odbiornika (wzmacniacza/przedwzmacniacza). Wszystko ładnie pięknie jeśli trafo mamy z 3 żyłami (2x AC, 1x GND), ale problem pojawia się jeśli mamy trafo z 4 żyłami (każde uzwojenie osobno) i musimy odpowiednio znaleźć początek i koniec uzwojenia (pierwszego i drugiego), żeby uzyskać dwukrotność pojedynczego napięcia na pinach AC. W zależności od wykonania transformatora, producenta, uzwojenia wychodzą po kolei czyli np 2x brązowy, 2x czerwony, innym razem będzie miks, np 1x brązowy, 2x czerwony, 1x brązowy - co by sugerowało, że 2x czerwony to GND, a brązowe "po bokach" to AC. Innym razem producent zaznaczy początki uzwojeń. Mimo wszystko warto sprawdzić napięcia przed podłączeniem do docelowego urządzenia.

                  UWAGA - nie zwierać czasem tych samych kolorów (uzwojeń)!!!


                  1) Przygotowujemy sobie kostkę elektryczną - pomarańczowe/białe, bez znaczenia. Ucinamy sobie 4 piny.

                  2) Podłączamy uzwojenia do kostki (kolorami obok siebie, np 2x czerwony, 2x brązowy, interesują nas uzwojenia te, które będziemy używać do zasilania)


                  3) Wstawiamy zworkę między środkowymi pinami czyli 1x czerwony, 1x brązowy:


                  4) Załączamy zasilanie

                  5) Ustawiamy miernik na pomiar napięcia AC

                  6) Sprawdzamy sondami, czy między 1 pinem a 2(i 3, 2 i 3 mamy zwarte, jest to nasze "GND", 0) mamy 13V:


                  7) Sprawdzamy czy między 2 i 4 pinem mamy 13V, jeśli mamy to połowa sukcesu:


                  8) Sprawdzamy czy między 1 a 4 pinem (nasze AC) mamy dwukrotność napięcia czyli 26V:

                  jak widać - mamy 0V, czyli źle

                  9) Wyłączamy zasilanie, przepinamy 2 żyły trafa między sobą, zamieniamy 3 z 4:


                  10) Włączamy zasilanie, sprawdzamy ponownie czy między 1 a 4 pinem, mamy dwukrotność napięcia czyli 26V:

                  jak widać - jest dwukrotność (trafo podaje jak widać 2x 14,7 = 29,4V)

                  tak przygotowane uzwojenia możemy bezpiecznie podłączyć do odbiornika.




                  Dodatkowo - sytuacja gdzie mamy podwójny mostek prostowniczy, czyli każde z dwóch uzwojeń ma swój "dedykowany" mostek prostowniczy, gdzie złączki są 2 pinowe (AC-AC). Stosowane rzadko, ale należy wiedzieć jak to podłączyć:
                  a) jak należy podłączyć:

                  osobne uzwojenia na każdy mostek prostowniczy

                  b) JAK NIE ROBIĆ!!!

                  nie dublujemy sobie tych samych uzwojeń.


                  Powyższy opis zrobiłem na podstawie transformatora toroidalnego, ale dotyczy to każdego typu, czy EI, czy zalewane lutowane do PCB. Jeśli korzystamy z PCB i potrzebujemy 2 osobne uzwojenia to w zależności jak kto zaprojektował PCB to są 2 przypadki:
                  - połączenie AC-GND-AC, czyli uzwojenia połączone,
                  - połączenie AC-AC, AC-AC , czyli uzwojenia nie są połączone

                  jeśli potrzebujemy osobnych uzwojeń, a mamy PCB transformatora skonfigurowane jako AC-GND-AC to należy rozdzielić uzwojenia.



                  i na koniec bonus, źle podpięte uzwojenia (4 żyły) do zasilacza do przedwzmacniacza, gdzie opis jest AC-GND-GND-AC, miedzy AC-GND napięcie było ok, diody od dodatniej linii oraz ujemnej świeciły, ale miedzy AC-AC było... oczywiście 0V.

                  Efekt:


                  oczywiście w głośniku było słychać i buczenie i "pierdzenie" - dosłownie :)

                  po poprawnym podłączeniu:


                  efekt - cisza w głośniku :)
                  Last edited by tomekk_; 17.04.2021, 20:57.
                  Wyłączone PW - kontakt tylko za pomocą maila.

                  Skomentuj


                    #49
                    IPS A9 Diamond - http://iamp.diyaudio.pl/?a9-diamond



                    Instrukcja uruchomienia:

                    1. Lutujemy wszystko według BOMu, jedynie zmieniamy wartości R7,R8 na 100R, R3,R4 na 110R.

                    2. Czyścimy płytkę po lutowaniu (np. w izopropanolu)

                    3. Sprawdzamy czy nie zrobiliśmy zwarć pod światłem.

                    4. Montujemy radiator/blaszkę na tranzystorach T3,T4, T5,T6 - muszą być spięte termicznie!!!

                    5. Po sprawdzeniu płytki, przemyciu możemy podpiąć płytkę pod OPS w którym skręciliśmy potencjometru od biasu na zero.

                    6. Zwieramy wejście IPS do masy.

                    7. Sprawdzamy czy podpięliśmy wszystko poprawnie, jeśli tak to włączamy zasilanie

                    8. Zgodnie z informacjami w BOMie sprawdzamy spadek napięcia na wybranym rezystorze 100R (R20,21,22,23). Ma się mieścić między 0,25V a 0,38V. Po około 2-3minutach bez regulacji biasu, kiedy IPS się "rozgrzeje" możemy sprawdzić czy spadek napięcia mieści się w zakresie. Jeśli jest za duży np 0,4-0,7V to koniecznie zmieniamy wartość rezystorów R3, R4 na 100R, jeśli nadal jest za duży spadek to na 82R.



                    na zdjęciu powyżej zalutowałem gniazda goldpin dla wygodniejszego testowania rezystorów.

                    9. Po uzyskaniu spadku napięcia na wybranym 100R między 0,25 a 0,38V możemy rozgrzać OPS ustawiając bias na około 30-40mV, po rozgrzaniu korygujemy wcześniej ustawiony bias na wartości podane w tym poście - https://diyaudio.pl/forum/praktyczni...507#post512507

                    10. Sprawdzamy czy nie ma DC na wyjściu, jeśli nie ma, wyłączamy zasilanie, podpinamy głośniki, możemy włączyć zasilanie i słuchać.

                    Uwaga odnośnie R7, R8 oraz R3,R4. Oryginalne wartości dla R7,R8 było to 22R oraz dla R3,R4 33R. Przy napięciach około 40VDC było stabilnie, bias nie pływał, jednak przy napięciu 50VDC mimo skręconego potencjometru od biasu to bias sam zwiększał swoją wartość. Powodem tego było za duży spadek napięcia (0,5-0,6VDC) na rezystorach 100R. Po testach R7,R8 ma 100R, R3,R4 ma 110R przy 50VDC dzięki czemu mam spadek 0,25-0,28VDC. Dzięki prawidłowej wartości spadku napięcia (czyli mieścimy się między 0,25 a 0,38VDC) bias nie pływa, to co ustawimy - to trzyma.

                    Przy napięciu zasilającym 40VDC warto sprawdzić R3, R4 120R. (może się okazać, że 110R przy 40VDC będzie za mały spadek napięcia na 100R)




                    A9 Diamond, który jest na zdjęciach nie był składany przeze mnie, był jedynie poprawiany (montaż, czyszczenie itp), na ostatnich 2 zdjęciach nie ma zamontowanych docelowych rezystorów - proszę się nie wzorować na zdjęciach.
                    Last edited by tomekk_; 17.04.2021, 20:57.
                    Wyłączone PW - kontakt tylko za pomocą maila.

                    Skomentuj


                      #50
                      IPS A9 Ratchet v1.5 - http://iamp.diyaudio.pl/?a9-ratchet



                      Instrukcja uruchomienia:

                      1. Lutujemy wszystko wedlug BOMu.

                      2. Czyscimy plytke po lutowaniu (np. w izopropanolu)

                      3. Sprawdzamy czy nie zrobilismy zwarc pod swiatlem.

                      4. Montujemy radiator/blaszke na tranzystorach T3,T4, T5,T6 - musza byc spiete termicznie!!!

                      5. Po sprawdzeniu plytki, przemyciu mozemy podpiac plytke pod OPS w ktorym skrecilismy potencjometru od biasu na zero.

                      6. Zwieramy wejscie IPS do masy.

                      7. Sprawdzamy czy podpielismy wszystko poprawnie, jesli tak to wlaczamy zasilanie

                      8. Zgodnie z informacjami w BOMie sprawdzamy spadek napiecia na wybranym rezystorze 100R (R20,21,22,23). Ma sie miescic miedzy 0,25V a 0,38V. Po okolo 2-3minutach bez regulacji biasu, kiedy IPS sie "rozgrzeje" mozemy sprawdzic czy spadek napiecia miesci sie w zakresie. Jesli jest za duzy np 0,4-0,7V to koniecznie zmieniamy wartosc rezystorow R7, R8 na 68R, jesli nadal jest za duzy spadek to na 82R. Dla napiecia zasilajacego 50VDC zostawilem 82R, spadek wynosi 0,25-0,27VDC.


                      9. Po uzyskaniu spadku napiecia na wybranym 100R miedzy 0,25 a 0,38V mozemy rozgrzac OPS ustawiajac bias na okolo 30-40mV, po rozgrzaniu korygujemy wczesniej ustawiony bias na wartosci podane w tym poscie - https://diyaudio.pl/forum/praktyczni...507#post512507

                      10. Sprawdzamy czy nie ma DC na wyjsciu, jesli nie ma, wylaczamy zasilanie, podpinamy glosniki, mozemy wlaczyc zasilanie i sluchac.

                      Uwaga odnosnie R7,R8. Oryginalne wartosci dla R7, R8 to 47R Przy napieciach okolo 40VDC bylo stabilnie, bias nie plywal, jednak przy napieciu 50VDC mimo skreconego potencjometru od biasu to bias sam zwiekszal swoja wartosc. Powodem tego bylo za duzy spadek napiecia (0,4-0,5VDC) na rezystorach 100R. Po testach R7,R8 na 82R przy 50VDC mam spadek 0,25-0,28VDC. Dzieki prawidlowej wartosci spadku napiecia (czyli miescimy sie miedzy 0,25 a 0,38VDC) bias nie plywa, to co ustawimy - trzyma.


                      UWAGA - STARY IPS - niebieska, zlocona IPS. R7, R8 ma 33R. Przy zasilaniu 60VDC byl spadek 0,38V, po zmianie na 47R spadek wynosi 0,28V.
                      Last edited by tomekk_; 17.04.2021, 20:58.
                      Wyłączone PW - kontakt tylko za pomocą maila.

                      Skomentuj


                        #51
                        Kondensatory wejściowe w IPS

                        W zależności od IPS są wartości od 2u2 do 4u7. Po odsłuchach, obserwacjach, pomiarach, symulacjach sugeruję:

                        1) Jeśli nie jesteśmy pewni, czy źródło (np. DAC, CD) nie ma kondensatora na wyjściu to lutujemy 4u7-5u6 w IPS

                        2) Jeśli w źródle mamy kondensator na wyjściu np. 2u2, w IPS 2u2 to pojemności się nam łączą i finalnie mamy 1uF. O ile nie będzie to słyszalne na kolumnach (słabe niskie tony/brak dolnego zakresu) to w przypadku subwoofera może już być problem o czym pisałem w wątku z PGA - https://diyaudio.pl/forum/praktyczni...317#post514317. Rozwiązania:
                        a) w źródle zmieniamy kondensator na 6,8-10uF, w IPS zworka* lub 6,8-10uF (ta sama pojemność co w źródle)
                        b) w źródle zmieniamy kondensator na 4u7, w IPS zworka*

                        *tylko i wyłącznie wtedy jeśli we wszystkich źródłach jest kondensator na wyjściu nie mniejszy jak 3u3.

                        Podsumowując, najlepszym rozwiązaniem będzie jeśli na drodze źródło - IPS będzie łączna pojemność nie mniejsza niż 3u3. Wg symulacji już przy 1uF nie powinno być problemu z brakiem niskich tonów. Wszystko zależy jak cały tor audio wygląda (źródło dźwięku, regulacja głośności, IPS). Zdecydowanie lepiej dać większą pojemność niż zastanawiać się dlaczego jest tak mało niskich tonów. W zależności od tego jakiej wersji mamy IPS to mamy możliwość zalutowania zwykłego kondensatora foliowego lub w przypadku nowszych IPS - kondensator "zwrotnicowy". Część osób słyszy, część nie, myślę, że warto się pobawić :)
                        Last edited by tomekk_; 17.04.2021, 20:58.
                        Wyłączone PW - kontakt tylko za pomocą maila.

                        Skomentuj


                          #52
                          i-AMP skrócony opis doboru PCB:

                          a) końcówki (wymagany zewnętrzny zasilacz z zabezpieczeniami):
                          - OPS2 http://iamp.diyaudio.pl/?ops2 - końcówka mono na 2 parach tranzystorów końcowych, możliwość zalutowania tylko BJT, technologia montażu THT , napięcie pracy min/maks: 30VDC/55VDC
                          - OPS3 http://iamp.diyaudio.pl/?ops-3-5 - końcówka mono na 3 parach tranzystorów końcowych, możliwość zalutowania BJT lub Mosfet, technologia montażu THT + SMT , napięcie pracy min/maks: 30VDC/60VDC
                          - OPS5 http://iamp.diyaudio.pl/?ops-3-5 - końcówka mono na 5 parach tranzystorów końcowych, możliwość zalutowania BJT lub Mosfet, technologia montażu THT + SMT , napięcie pracy min/maks: 30VDC/65VDC

                          powyższe końcówki są w wersji mono, czyli dla stereo potrzebujemy 2 PCB.


                          b) końcówki w wersji stereo z wbudowanym zasilaczem i zabezpieczeniami:
                          - i100 http://iamp.diyaudio.pl/?iamp100 - 1 para tranzystorów końcowych, możliwość zalutowania BJT i Mosfet, technologia THT , napięcie pracy min/maks: 30VDC/45VDC
                          - i100m http://iamp.diyaudio.pl/?iamp100m - 1 para tranzystorów końcowych, możliwość zalutowania BJT (w tym Sanken'y) i Mosfet + wbudowany multiplikator pojemności CapM, technologia montażu THT + SMD , napięcie pracy min/maks: 30VDC/45VDC
                          - i200 http://iamp.diyaudio.pl/?iamp200 - 2 pary tranzystorów końcowych, możliwość zalutowania BJT i Mosfet, technologia montażu THT + SMT , napięcie pracy min/maks: 30VDC/55VDC

                          Powyższe projekty mają wbudowane zasilacze wraz z zabezpieczeniami. Zabezpieczenia:
                          - przed DC na wyjściu,
                          - prądowe,
                          - termiczne,
                          - szybkie odłączenie głośników po zaniku zasilania,
                          - opóźnione załączanie głośników po włączeniu zasilania.

                          Dodatkowo, i100m oraz i200 zabezpieczenia mają wykonane na tranzystorach Mosfet.

                          - Bolt XLR http://iamp.diyaudio.pl/?bolt-xlr-br...ated-amplifier - 2 pary tranzystorów końcowych, możliwość zalutowania tylko BJT, technologia montażu THT + SMT, , napięcie pracy min/maks: 30VDC/55VDC, możliwość montażu PCB w wersji:
                          a) mostek
                          b) XLR
                          c) stereo



                          c) do każdego projektu OPS2;3;4;5 oraz i100;i100m;i200 (bez Bolt XLR) potrzebny jest nam stopień wejściowy - IPS. Jedna PCB IPS - jeden kanał (mono). Dla stereo potrzeba 2szt. Lista IPS - http://iamp.diyaudio.pl/?ips
                          - A9 Ratchet (THT) http://iamp.diyaudio.pl/?a9-ratchet
                          - A9 Diamond (THT) http://iamp.diyaudio.pl/?a9-diamond
                          - BG7 (THT) http://iamp.diyaudio.pl/?bg7-v12
                          - Bolt (THT) http://iamp.diyaudio.pl/?bolt
                          - CFP-Madness (THT) http://iamp.diyaudio.pl/?cfp-madness-v15
                          - Cliffjumper (THT) http://iamp.diyaudio.pl/?cliffjumper
                          - JetFire (THT) http://iamp.diyaudio.pl/?jetfire-v11
                          - VSHA ECC82 (THT) http://iamp.diyaudio.pl/?vsha-ecc82
                          - VSHA ECC88 (THT) http://iamp.diyaudio.pl/?vsha-ecc88

                          - BG7 (THT+SMT) http://iamp.diyaudio.pl/?bg7-smd-v13
                          - BG9 (THT+SMT) http://iamp.diyaudio.pl/?bg9-classic...-with-dc-servo
                          - Bolt (THT+SMT) http://iamp.diyaudio.pl/?bolt-smd
                          - Cliffjumper Mk2.1 (THT+SMT) http://iamp.diyaudio.pl/?cliffjumper-mk2,
                          - Ironhide (THT+SMT) http://iamp.diyaudio.pl/?ironhide

                          d) do projektów OPS2;3;5 tak jak wcześniej wspomniałem potrzebny jest zasilacz z zabezpieczeniami. Są 2 opcje:
                          - iPSU 7.0 - http://iamp.diyaudio.pl/?ipsu-v7
                          *zasilacz,
                          *wbudowany multiplikator pojemności CapM,
                          *softstart raili zasilających,
                          *zabezpieczenia:
                          - przed DC na wyjściu,
                          - przed oscylacjami,
                          - prądowe,
                          - termiczne,
                          - szybkie odłączenie głośników po zaniku zasilania,
                          - opóźnione załączanie głośników po włączeniu zasilania.
                          w przypadku wykrycia awarii, iPSU odcina zasilanie końcówek!

                          - CapM 2.0B,C http://iamp.diyaudio.pl/?capm-psu-v20b + SPK Terminal http://iamp.diyaudio.pl/?spk-terminal
                          CapM 2.0B,C:
                          *zasilacz,
                          *wbudowany multiplikator pojemności CapM,
                          *softstart raili zasilających,

                          w połączeniu z SPK terminal otrzymujemy:
                          *zabezpieczenia:
                          - przed DC na wyjściu,
                          - przed oscylacjami,
                          - prądowe,
                          - termiczne,
                          - szybkie odłączenie głośników po zaniku zasilania,
                          - opóźnione załączanie głośników po włączeniu zasilania.
                          w przypadku wykrycia awarii, CapM 2.0B,C odcina zasilanie końcówek!

                          zaletą SPK terminal jest modułowość - PCB można podzielić na 3 mniejsze, 2x terminale, 1x driver.

                          e) Projekt LMfet
                          -https://diyaudio.pl/forum/praktyczni...iacz-hybrydowy
                          - https://www.audiostereo.pl/topic/144...omment-4592044
                          Projekt składa się z:
                          - 2x OPS LMfet końcówka mono na 2 parach tranzystorów końcowych, możliwość zalutowania tylko Mosfet, technologia montażu THT + SMT , napięcie pracy min/maks: 30VDC/55VDC
                          - 1x driver LMfet,
                          - 1x PSU Tube - zasilanie drivera - http://iamp.diyaudio.pl/?tube-preamp-psu
                          - 1x iPSU 7.0 - zasilanie i zabezpieczenia OPS LMfet - http://iamp.diyaudio.pl/?ipsu-v7


                          Mając złożony i100;i100m;i200 lub OPS2;3;5 + iPSU 7.0 lub CapM 2.0B;C z SPK Terminal potrzebujemy tylko i wyłącznie (jeśli transformator nie przekracza 350W):
                          - transformatora,
                          - gniazd RCA,
                          - ewentualnie regulacji głośności - potencjometr 2x10k log
                          i można grać :)

                          Jeśli chcemy użyć transformatora powyżej 350W zalecane jest użycie softstartu - dzięki czemu, ograniczymy prąd rozruchowy transformatora http://iamp.diyaudio.pl/?simpe-soft-...r-mains-filter

                          Dobór transformatora, moc:
                          https://diyaudio.pl/forum/praktyczni...694#post641694
                          pamiętajmy, że transformator wykonany na zlecenie w większości przypadków podajemy dla 230VAC. W gniazdku sieciowym napięcie może wynosić +-10% 230VAC. Trzeba brać pod uwagę najgorszą możliwość, czyli +10% ze względu na to, że musimy wiedzieć, czy nie przekroczymy napięcia pracy kondensatorów w zasilaczu, końcówkach.

                          Zalecane transformatory - maksymalne napięcie, zachowując +10% zmiany napięcia w sieci (trafo zamawiane pod napięcie w sieci 230VAC):
                          i100; i100m = 2x 30VAC 250VA , moc teoretycznie 2x69W 8R, 2x 117W 4R
                          i200 = 2x 37VAC 500VA, moc teoretycznie 2x 120W 8R, 2x 205W 4R
                          OPS2 = 2x 37VAC 500VA, moc teoretycznie 2x 120W 8R, 2x 205W 4R
                          OPS3 = 2x 40VAC 600VA, moc teoretycznie 2x 147W 8R, 2x 250W 4R
                          OPS5 = 2x 43VAC 700VA, moc teoretycznie 2x 176W 8R, 2x 299W 4R
                          BOLT XLR = 2x 37VAC 500VA, moc teoretycznie 2x 120W 8R, 2x 205W 4R (złożony w stereo)

                          (+10% 230VAC = 253VAC)

                          Minimalne napięcia transformatora, zachowując -10% zmiany napięcia w sieci (trafo zamawiane pod napięcie w sieci 230VAC):
                          i100; i100m = 2x 27VAC 100VA , moc teoretycznie 2x28W 8R, 2x 48W 4R
                          i200 = 2x 27VAC 100VA , moc teoretycznie 2x28W 8R, 2x 48W 4R
                          OPS2 = 2x 27VAC 100VA , moc teoretycznie 2x28W 8R, 2x 48W 4R
                          OPS3 = 2x 27VAC 100VA , moc teoretycznie 2x28W 8R, 2x 48W 4R
                          OPS5 = 2x 27VAC 100VA , moc teoretycznie 2x28W 8R, 2x 48W 4R
                          BOLT XLR = 2x 27VAC 100VA , moc teoretycznie 2x28W 8R, 2x 48W 4R (złożony w stereo)

                          (-10% 230VAC = 207VAC)

                          Maksymalne napięcie - Jeśli ktoś ma w gniazdku sieciowym cały czas 240VAC to zalecam zamówienie transformatora podając to napięcie w zamówieniu (czyli podać firmie wykonującej trafo, że napięcie uzwojenia pierwotnego wynosi 240VAC):
                          i100; i100m = 2x 33VAC 250VA , moc teoretycznie 2x69W 8R, 2x 117W 4R
                          i200 = 2x 40VAC 500VA, moc teoretycznie 2x 115W 8R, 2x 196W 4R
                          OPS2 = 2x 40VAC 500VA, moc teoretycznie 2x 115W 8R, 2x 196W 4R
                          OPS3 = 2x 44VAC 600VA, moc teoretycznie 2x 147W 8R, 2x 250W 4R
                          OPS5 = 2x 47VAC 700VA, moc teoretycznie 2x 173W 8R, 2x 294W 4R
                          BOLT XLR = 2x 40VAC 500VA, moc teoretycznie 2x 115W 8R, 2x 196W 4R (złożony w stereo)

                          Maksymalne napięcie - Jeśli ktoś ma w gniazdku sieciowym cały czas 220VAC to zalecam zamówienie transformatora podając to napięcie w zamówieniu (czyli podać firmie wykonującej trafo, że napięcie uzwojenia pierwotnego wynosi 220VAC):
                          i100; i100m = 2x 33VAC 250VA , moc teoretycznie 2x69W 8R, 2x 117W 4R
                          i200 = 2x 40VAC 500VA, moc teoretycznie 2x 115W 8R, 2x 196W 4R
                          OPS2 = 2x 40VAC 500VA, moc teoretycznie 2x 115W 8R, 2x 196W 4R
                          OPS3 = 2x 44VAC 600VA, moc teoretycznie 2x 147W 8R, 2x 250W 4R
                          OPS5 = 2x 47VAC 700VA, moc teoretycznie 2x 173W 8R, 2x 294W 4R
                          BOLT XLR = 2x 40VAC 500VA, moc teoretycznie 2x 115W 8R, 2x 196W 4R (złożony w stereo)
                          (te same napięcia co przy 240VAC, kwestia tego, by przy zamówieniu zaznaczyć, że napięcie pierwotne transformatora ma wynosić 220VAC)


                          UWAGA!!! Jeśli zamawiamy trafo pod napięcie pierwotne 220VAC, bo takie posiadamy w swojej instalacji elektrycznej to PAMIĘTAJMY o tym, że biorąc urządzenie do znajomego, który mieszka np. w dużym mieście lub w miejscowości, gdzie sieć jest nowa, nieobciążona to u niego może być w gniazdu 240VAC a czasami i 250VAC! Najlepszym rozwiązaniem (najbezpieczniejszym) będzie zamówienie trafa pod napięcie 240VAC. Na sam koniec - nie biorę odpowiedzialności za to jak firma wykonała trafo i np. nie zgadzają się parametry uzwojeń jakie ktoś zamówił.

                          UWAGA!!! Jeśli posiadamy kolumny o impedancji 4R, koniecznie zakładamy chłodzenie na mostek prostowniczy w zasilaczu iPSU 7.0! (CapM 2.0B posiada oryginalnie chłodzenie dla mostka na płaskowniku)



                          Transformatory i ich jakość - porównanie Toroidy . pl , Poltrafo, Badel:
                          - od postu 217 do końca tematu - https://www.audiostereo.pl/topic/132...omment=4987772
                          - post 2 https://diyaudio.pl/forum/teoretyczn...625#post509625
                          - post 8 i 10 https://diyaudio.pl/forum/praktyczni...148#post509148
                          Jak widać, pewną firmę warto omijać. Ceny porównywalne. Trzeba liczyć się z kosztami 400-500zł w zależności od wykonania oraz parametrów trafo.

                          Dokumentacje - wysyłam na PW/maila. (nie wszystkie pliki dostępne są na forum/stronie borysa).

                          Opis powyższych projektów - http://iamp.diyaudio.pl/
                          Opis podłączenia transformatora - https://diyaudio.pl/forum/praktyczni...735#post641735
                          Opis regulacji (bias, dc offset) - https://diyaudio.pl/forum/praktyczni...732#post641732
                          Opis uruchamiania wybranych powyższych projektów - w tym temacie https://diyaudio.pl/forum/praktyczni...krok-po-kroku/
                          Galerie niektórych projektów w pełnej rozdzielczości - https://www.flickr.com/photos/125677873@N02/albums
                          Last edited by gavron04; 11.05.2021, 10:59.
                          Wyłączone PW - kontakt tylko za pomocą maila.

                          Skomentuj


                            #53
                            test52
                            Wyłączone PW - kontakt tylko za pomocą maila.

                            Skomentuj


                              #54
                              SPK Terminal - UWAGA

                              1) Nie trzeba go łączyć z CapM 2.0 B/C. Wystarczy zasilacz 24VDC:


                              2) Żeby poprawnie działał musimy zalutować LEDy od stanu ON i OFF. Jeśli nie zalutujemy od OFF to moduł nie będzie działać poprawnie - załączy od razu mosfety (głośniki) bez opóźnionego załączania. Najlepiej wlutować wszystkie LEDy (OSC_L R; PRO_L R; DC)

                              3) Jeśli chcemy wykorzystać tylko jeden kanał (lewy lub prawy) to musimy zrobić myk:
                              lewy kanał - lutujemy 2 diody 1n4148
                              (w tym przypadku nie musimy lutować IC1,IC3, DZ2, T1, T2)



                              prawy kanał - lutujemy 2 diody 1n4148 - uwaga na polaryzację, jest inna niż w lewym kanale
                              (w tym przypadku nie musimy lutować IC2,IC4, DZ1, T3, T4)

                              Wyłączone PW - kontakt tylko za pomocą maila.

                              Skomentuj


                                #55
                                i200 MOSFET - zdjęcia zmontowanej PCB z SMD i THT (bez tranzystorów)




                                Po wejściu w album można pobrać zdjęcie w wysokiej rozdzielczości

                                https://www.flickr.com/photos/125677...57719004851055
                                Wyłączone PW - kontakt tylko za pomocą maila.

                                Skomentuj


                                  #56
                                  Gotowe (i prawie gotowe :) ) konstrukcje iAMP. Użytkowników iAMPa jest naprawdę sporo, także proszę o założenie własnych tematów i podzielenie się zdjęciami, opiniami :) Ten post chciałbym uzupełniać - jeśli ktoś założy temat to proszę o link na PW :)

                                  a) OPS2
                                  I-amp


                                  b) OPS3
                                  i-AMP by krychu123


                                  c) OPS4
                                  Wzmacniacz i-AMP OPS-4 by spokon

                                  I-Amp, Pre PGA2320Taz&3lite, Dam1021, Standby, SS, PSU, Salas, etc.

                                  I-Amp /4 pary by .Heat.

                                  iAMP OPS4



                                  d) OPS5
                                  iAMP - moja aplikacja


                                  e) i100
                                  Elektroniczny cienias buduje I-amp 100


                                  Drugi cienias składa iamp i100


                                  f) i100m


                                  g) i200
                                  I-amp i200 + A9 by jq


                                  h) LMFet
                                  LM-Fet V1 oraz V2 - wzmacniacz hybrydowy.

                                  LMFet V1 - andrejos

                                  LMFet V1 - rysiu126


                                  Last edited by gavron04; 15.05.2021, 10:21.
                                  Wyłączone PW - kontakt tylko za pomocą maila.

                                  Skomentuj

                                  Czaruję...
                                  X
