Budowanie na ekranie - czyli relacje z budowy na zywo :)

[Flip90]

Fajnie wygląda od frontu.
Wrzucisz fotki z profilu i tyłu ?

Nie mam gdzie zrobić dobrych zdjęć w tym bałaganie materiał na standy już mam. Na jakiejś ładnej ściance na końcu zrobię lepsze foto. Zastanawiam się tylko czy nie zrezygnować z kolcy pod standami i postawić je po porostu na samych stojakach

[Flip90]

Stojaki robią się
Nie mogłem pozwolić sobie na bardzo masywna podstawę ale łącznie ze ścianką tylną ma głębokość 33.5 i szerokość 25 w razie ustawienia lekko bokiem do centrum odsłuchu zdecydowałem się zaokrąglić front co pomniejszyło wizualnie (nawet trochę za bardzo). Przy mniejszym pokoju na pewno sprawdzi się lepiej ale można zrobić dłuższą do przodu sama kolumna jest dość masywna może wtedy lepiej wyglądać. Podstawa kanapka 36mm tył kanapka 28mm góra na czym stoi kolumna 18mm. Waga dość ciężka, nie gibie - konstrukcja sztywna skręcona na wkręty plus klej. Pomaluje na czarno, pokaże jeszcze co to wyszło.

[toopcool]

Żeby dopasować wizualnie do monitorków zrobił bym małe ścięcia narożników w podstawie pod monitorkiem.

[Flip90]

Żeby dopasować wizualnie do monitorków zrobił bym małe ścięcia narożników w podstawie pod monitorkiem.

Z lewej i prawej jeszcze takie ostre kanty jak na dole ma monitor?

[LuSzTi]

Połączyłeś ostre cięcia z obłościami - dla mnie dramat.
Ja bym standy robił w takim samym stylu jak jest zrobiony monitor. Ze ścięciami pasującymi do monitora.

[Flip90]

Może da radę to jeszcze jakoś podratować jeśli nie to do rozebrania i wymiany doł i góra. Macie jakiś pomysł jak to jeszcze podratować ten stan co jest?
Szkoda że nie pokazałem co chce zrobić nim to popełniłem. Ale mam jakiś plan już na to co jest, powinno się nieco poprawić ale wieczorem pierw pokaże co chce zrobić.

[czekin1]

Dobra stronka do podpatrywania:https://pl.pinterest.com/pin/554365035362371531/

[gi]

Może da radę to jeszcze jakoś podratować jeśli nie to do rozebrania i wymiany doł i góra. Macie jakiś pomysł jak to jeszcze podratować ten stan co jest?
Szkoda że nie pokazałem co chce zrobić nim to popełniłem. Ale mam jakiś plan już na to co jest, powinno się nieco poprawić ale wieczorem pierw pokaże co chce zrobić.

Zetnij na prosto zaokrąglenia, doklej kawałek mdf tej samej grubości (najlepiej na kołki/domino/etc), dotnij tak jak powinno być, pomaluj, nie grzesz więcej ...

[Flip90]

Nie no doklejać już nie ma co ale mogę uciac i skosy ostre dać wieczorem pokaże. Najwyżej wywalę obie płyty dół, górę i wstawię nowe.

[toopcool]

Zajebiście się prezentują.

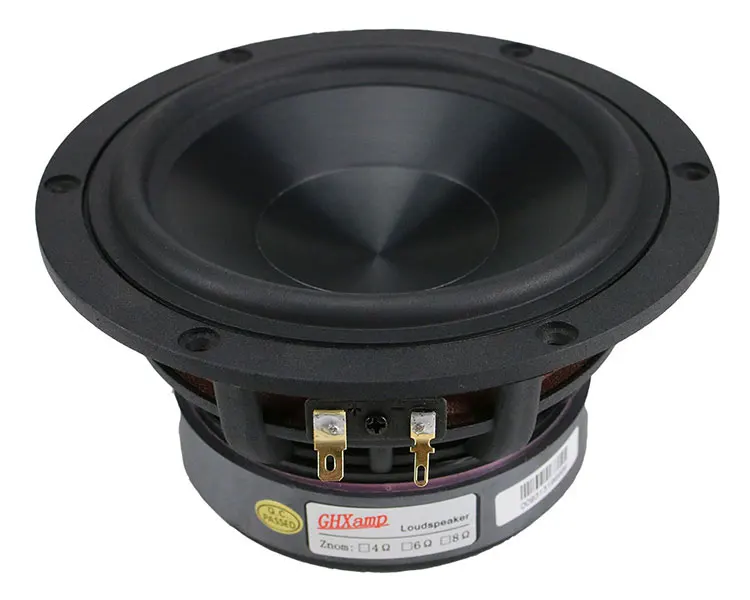

Bardzo dobrze dobrałeś proporce i ten 17cm woofer nie wygląda na swój rozmiar.
Rysowałem kilka razy podobny monitorek ale zawsze coś mi nie pasowało w proporcjach , ścięciach itd...
Jaka jest objętość wewnętrzna netto ?

Masz już zwrotnicę ?
Zakładaj temat w gotowych konstrukcjach.

[Flip90]

Zajebiście się prezentują.
Bardzo dobrze dobrałeś proporce i ten 17cm woofer nie wygląda na swój rozmiar.
Rysowałem kilka razy podobny monitorek ale zawsze coś mi nie pasowało w proporcjach , ścięciach itd...
Jaka jest objętość wewnętrzna netto ?

Masz już zwrotnicę ?
Zakładaj temat w gotowych konstrukcjach

Zawsze są dwa uda albo się uda albo się nie uda jak mi Objętość wewnętrzna 15.7 litra, po odjęciu portu, wzmocnienia i głośników da około 14.5 litra.
Zwrotnicy jeszcze nie mam, będę wysyłał dopiero na pomiar. Mam czas bo te stojaki kiepskie - jest co poprawiać.

[charLeS]

A u mnie małe monitory na biurko:



Jeszcze pomiary, zwrotnica i zobaczymy co z tego wyjdzie.

[farron]

A u mnie małe monitory na biurko:



Jeszcze pomiary, zwrotnica i zobaczymy co z tego wyjdzie.

Zakupki z ali express :) ja czekam na: 5,25"

[Flip90]

Wracając do tematu wymyśliłem coś takiego by w jakimś stopniu poprawić to co jest. Zdaje sobie sprawę, że nie wykonam takich z linku. Promień ostrych krawędzi 2-3 mm. Co o tym myślicie? Robić zobaczyć co to będzie czy pomysł słaby.

[gi]

Upewnij się, że kąt skosu jest taki sam jak w kolumnach, tak to powinno być ok :)

[Flip90]

Upewnij się, że kąt skosu jest taki sam jak w kolumnach, tak to powinno być ok

Kąt jest taki sam 3x3 cm na dole z tym, że podstawa na czym ma stać kolumna jest nieco mniejsza od podstawy kolumny. Ale wizualnie lepiej się zgrywa. Domownicy podpowiadają mi by dodać cos jeszcze centralnie jakiś kołek albo góra dół ja jestem za tym by już malować to co jest.
Na pewbo będę mógł z czasem coś zmienić.
Teraz będzie ciężko coś dokupić, takie nastały czasy.

[jaro4444]

Kąt jest taki sam 3x3 cm na dole z tym, że podstawa na czym ma stać kolumna jest nieco mniejsza od podstawy kolumny. Ale wizualnie lepiej się zgrywa. Domownicy podpowiadają mi by dodać cos jeszcze centralnie jakiś kołek albo góra dół ja jestem za tym by już malować to co jest.
Na pewbo będę mógł z czasem coś zmienić.
Teraz będzie ciężko coś dokupić, takie nastały czasy.

Pokaż tył tych standów. Jesli z tyłu masz tylko płaską płytę to za max. dwa tygodnie będzie ona wygięta w banan pod wpływem momentu siły z górnej półki.
Rozwiązania są dwa - albo z przodu dajesz jakąś rurę góra - dół bliżej przedniej krawędzi górnej półki, albo też przygotujesz sobie profil zamknięty np. 30x40 mm ze wspawanymi długimi prętami, które wpuścisz w dziury wywiercone w górnej i dolnej półce od tyłu, na co najmniej 10-12 cm i wkleisz te pręty na jakiś puchnący klej - np. D4 albo żywicę dwuskładnikową. Profil wtedy musisz jeszcze w 3 - 4 miejscach przykręcić na wkręty do tyłu pionowej ścianki.
Ewentualnie musisz dodać pionowo z przodu, prostopadłą do tylnej ścianki płytę, która będzie sięgała co najmniej do połowy górnej półki. W środku wysokości może być ona węższa niż na samej górze i samym dole, albo może mieć rozszerzać się lekko ku dołowi (czyli do przodu podstawki). Ważne jest, by u góry była ona dostatecznie szeroka.

Np. tak:

[Flip90]

Ewentualnie musisz dodać pionowo z przodu, prostopadłą do tylnej ścianki płytę, która będzie sięgała co najmniej do połowy górnej półki. W środku wysokości może być ona węższa niż na samej górze i samym dole, albo może mieć rozszerzać się lekko ku dołowi (czyli do przodu podstawki). Ważne jest, by u góry była ona dostatecznie szeroka.

Dziękuję za podpowiedzi, z tyłu jest płyta na kanapkę 28mm. Slabo to przemyślałem.
Zrobiłem taki wstępny obrys. Sama płyta prostokątna najgorzej wypada wizualnie więc wstawię coś takiego.

Na dole 16 cm do połowy podstawy i na górze 13cm do połowy górnej części na którym ma stać kolumna.
Załamanie powyżej środka na 6.5cm od tych 13cm bo po wstępnych wstawkach z tektury lepiej wygląda załamanie wyżej.

[czekin1]

W Twoich standach ta płyta z tyłu nie pasi, wszystko nabiera topornych kształtów (oczywiście wg mnie).
Ja widziałbym to tak:
Wszystko z płyt 16mm MDf, kolor czarny mat? , może na obrazkach tego nie widać, ale przy widoku z boku obrys podstawy nie wystaje poza obrys kolumny, ani z przodu, ani z tyłu.
Na czwartym obrazku dodałem jeszcze płytę pomiędzy nogami podstawy (jeżeli się podoba to może od razu tworzyć z tyłu korytko dla kabla).
No i pochyliłem kolumnę ~3 stopnie.

[Flip90]

W Twoich standach ta płyta z tyłu nie pasi, wszystko nabiera topornych kształtów (oczywiście wg mnie).
Ja widziałbym to tak:
Wszystko z płyt 16mm MDf, kolor czarny mat? , może na obrazkach tego nie widać, ale przy widoku z boku obrys podstawy nie wystaje poza obrys kolumny, ani z przodu, ani z tyłu.
Na czwartym obrazku dodałem jeszcze płytę pomiędzy nogami podstawy (jeżeli się podoba to może od razu tworzyć z tyłu korytko dla kabla).
No i pochyliłem kolumnę ~3 stopnie.

Wygląda to konkret. Tak chciałem stojaki zrobić w czarnym macie.
Czy podstawa równa z podstawą kolumny nie będzie zbyt wąska i mało stabilna?
